MATERIALE NECESARE REALIZĂRII INSTALATIILOR ELECTRICE Material elaborat în cadrul proiectului CERCUL MESERIAȘILOR ELECTRICIENI Prof. Olivia Nicoleta Cocioabă Prof. Antoaneta Butoarcă

INSTALATIILE ELECTRICE Instalația electrică definește un ansamblu de echipamente electrice interconectate într-un spațiu dat, formând un singur tot și având un scop funcțional bine determinat. Orice instalație electrică presupune o serie de echipamente electrice, precum și interconexiunile dintre acestea, realizate prin diferite tipuri de conducte electrice. Prin echipament electric se întelege, în general, orice dispozitiv întrebuințat pentru producerea, transformarea, distribuția, transportul sau utilizarea energiei electrice. Această ultimă destinatie, reprezentând scopul final al întregului proces de producere, transport si distributie, definește o categorie distinctă de echipamente, denumite receptoare. Receptoarele electrice sunt dispozitive care transformă energia electrică în altă formă de energie utilă.

RECEPTOARELE ELECTRICE Receptoarele electrice se împart în: - receptoare de iluminat, cuprinzând corpurile de iluminat prevazute cu surse electrice de lumina; - receptoare de forta, care pot fi electromecanice (motoare electrice, electromagneti, electroventile), electrotermice (cuptoare electrice, agregate de sudura) sau electrochimice (bai de electroliza). Tipul receptoarelor electrice are o influenta majora asupra alcatuirii întregii instalatii din care acestea fac parte, determinând atât tipul și caracteristicile restului echipamentelor și conductele electrice, cât și tehnologia de execuție.

CONDUCTOARE și CABLURI ELECTRICE Elementele electrotehnice cu ajutorul cărora se poate realiza transportul energiei electrice se numesc conductoare electrice. Conductoarele electrice sunt caracterizate de două mărimi fizice importante : -conductibilitatea electrică, care variază cu temperatura, pentru cele mai multe dintre materiale. Ea reprezintă capacitatea materialelor de a permite transmiterea sarcinilor electrice și în general pentru conductoare ea descrește la cresterea temperaturii. Exceptie fac : carbunele și electroliții, pentru care, la fel ca majoritatea nemetalelor conductibilitatea crește la ridicarea temperaturii. -rezistența electrică, care este dată de rezistența propriu zisă a materialelor la transmiterea curentului electric. Unitatea de masură a rezistenței electrice este ohm-ul.

CONDUCTOARE ELECTRICE Conductorul electric - este un corp metalic , cu lungimea mult mai mare decât diametrul , prevăzut cu un înveliș exterior izolator și care constitue o cale de curent într-un circuit electric. Conductorul poate fi : - unifilar (brut) , - multifilar (lițat).

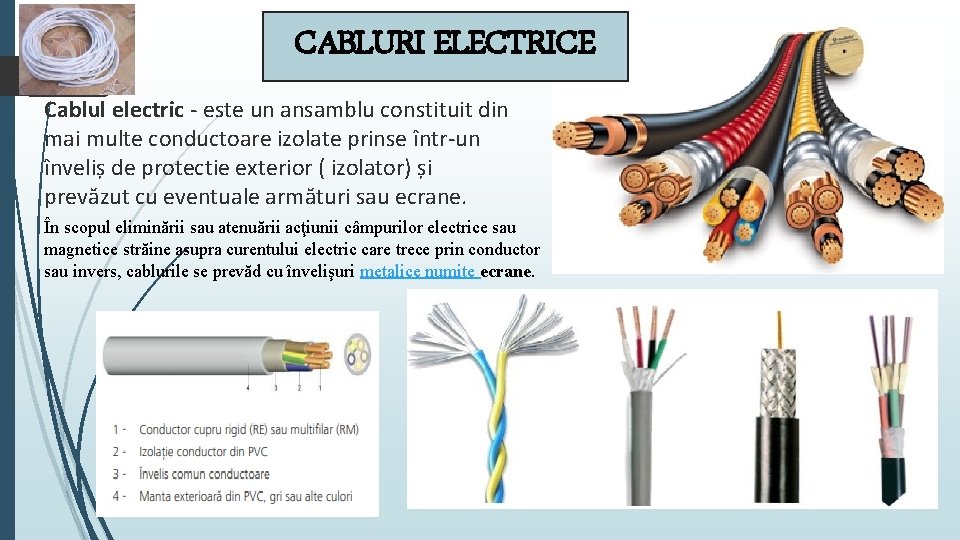

CABLURI ELECTRICE Cablul electric - este un ansamblu constituit din mai multe conductoare izolate prinse într-un înveliș de protectie exterior ( izolator) și prevăzut cu eventuale armături sau ecrane. În scopul eliminării sau atenuării acţiunii câmpurilor electrice sau magnetice străine asupra curentului electric care trece prin conductor sau invers, cablurile se prevăd cu învelişuri metalice numite ecrane.

TIPURI DE CABLURI MYYM 4 STP Cablu de net Cablu de semnalizare

CLASIFICAREA CONDUCTOARELOR SI CABLURILOR După domeniul de utilizare: • De bobinaj • Cabluri și conducte electrice izolate (pentru transport și distribuție) • Cabluri de comandă semnalizare și control • Cabluri și conducte de telecomunicații • Conductoare pentru instalații electrice fixe • Cabluri și conducte pentru instalații electrice mobile • Cabluri și conducte pentru utilizări special (instalații pe autovehicule, nave, minerit, AMC) • Conducte torsadate izolate (pentru transportul energiei electrice) Torsadate= răsucite

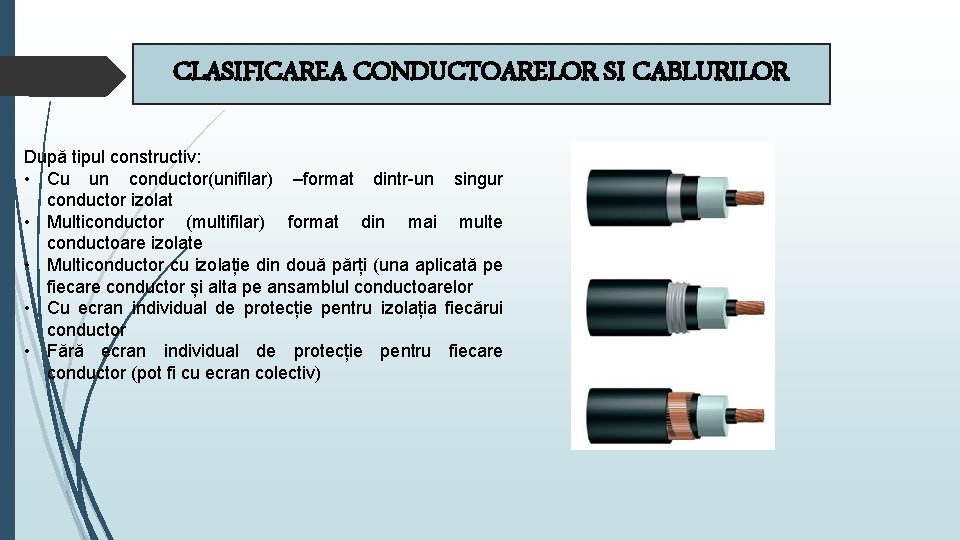

CLASIFICAREA CONDUCTOARELOR SI CABLURILOR După tipul constructiv: • Cu un conductor(unifilar) –format dintr-un singur conductor izolat • Multiconductor (multifilar) format din mai multe conductoare izolate • Multiconductor cu izolație din două părți (una aplicată pe fiecare conductor și alta pe ansamblul conductoarelor • Cu ecran individual de protecție pentru izolația fiecărui conductor • Fără ecran individual de protecție pentru fiecare conductor (pot fi cu ecran colectiv)

CLASIFICAREA CONDUCTOARELOR SI CABLURILOR v Ø Ø Ø Ø v Dupa constructie: Monofilare sau masive Multifilare sau funie Dupa sectiune : Circulara cea mai utilizata Dreptunghiulara Patrata Speciala (pentru transport feroviar , urban, uzinal ) Dupa sectiune Sectiunile sunt standardizate : Secțiunile standard de conductori electrici sunt: 0, 35 mm 2, 0, 75 mm 2, 1, 5 mm 2, 4 mm 2, 6 mm 2, 10 mm 2, 16 mm 2, 25 mm 2, 35 mm 2, 50 mm 2, 70 mm 2, 95 mm 2, 120 mm 2, 150 mm 2, 185 mm 2, 240 mm 2.

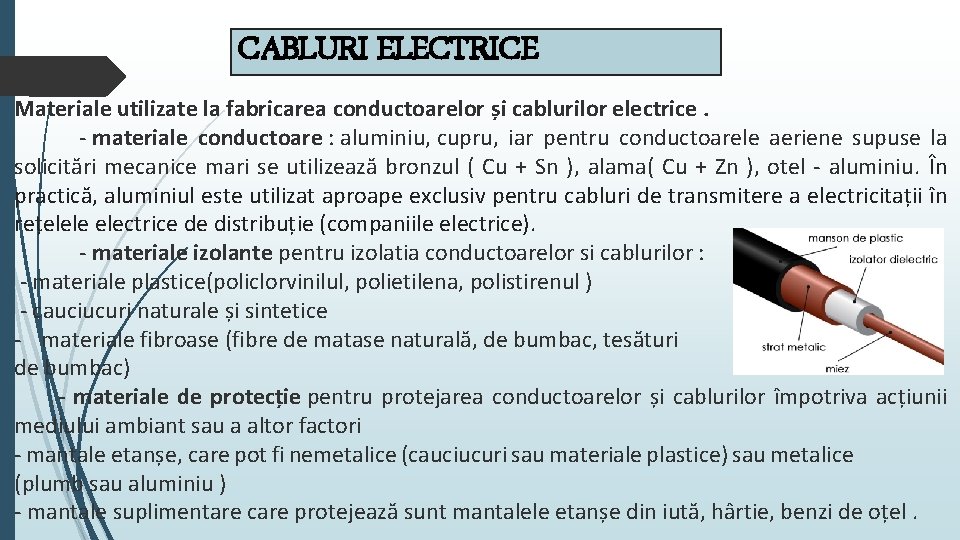

CABLURI ELECTRICE Materiale utilizate la fabricarea conductoarelor și cablurilor electrice. - materiale conductoare : aluminiu, cupru, iar pentru conductoarele aeriene supuse la solicitări mecanice mari se utilizează bronzul ( Cu + Sn ), alama( Cu + Zn ), otel - aluminiu. În practică, aluminiul este utilizat aproape exclusiv pentru cabluri de transmitere a electricitații în rețelele electrice de distribuție (companiile electrice). - materiale izolante pentru izolatia conductoarelor si cablurilor : - materiale plastice(policlorvinilul, polietilena, polistirenul ) - cauciucuri naturale și sintetice - materiale fibroase (fibre de matase naturală, de bumbac, tesături de bumbac) - materiale de protecție pentru protejarea conductoarelor și cablurilor împotriva acțiunii mediului ambiant sau a altor factori - mantale etanșe, care pot fi nemetalice (cauciucuri sau materiale plastice) sau metalice (plumb sau aluminiu ) - mantale suplimentare care protejează sunt mantalele etanșe din iută, hârtie, benzi de oțel.

ELEMENTE COMPONENTE ALE CABLURILOR ELECTRICE Izolaţia conductorului este stratul sau straturile de material izolant cu care sunt învelite conductoarele. Tipurile uzuale de izolaţie sunt hârtia impregnată cu materiale izolante şi izolaţia sintetică (uscată) Izolaţia din hârtie impregnată este construită din benzi de hârtie, înfăşurate în elice în jurul conductorului. După uscare în vid, hârtia este impregnată cu un material izolant. Izolaţia sintetică (uscată) cuprinde două tipuri principale: � Materiale termo-plastice (policlorura de vinil – PVC şi polietilena - PE), la care temperatura poate provoca variaţii ireversibile ale plasticităţii. � Elastomeri (polietilenă reticulată, cauciuc etilen-propilen etc) care prezintă un larg domeniu de elasticitate.

ELEMENTE COMPONENTE ALE CABLURILOR ELECTRICE

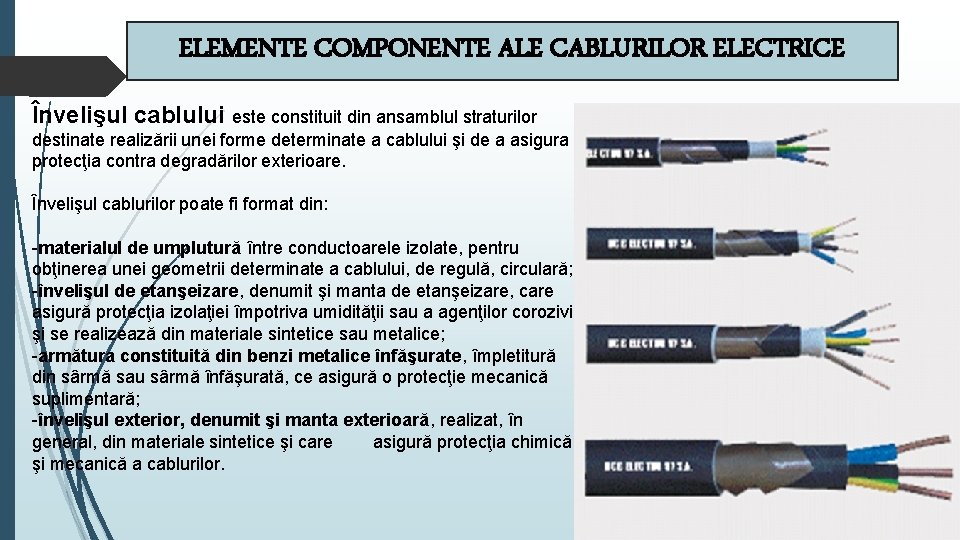

ELEMENTE COMPONENTE ALE CABLURILOR ELECTRICE Învelişul cablului este constituit din ansamblul straturilor destinate realizării unei forme determinate a cablului şi de a asigura protecţia contra degradărilor exterioare. Învelişul cablurilor poate fi format din: -materialul de umplutură între conductoarele izolate, pentru obţinerea unei geometrii determinate a cablului, de regulă, circulară; -învelişul de etanşeizare, denumit şi manta de etanşeizare, care asigură protecţia izolaţiei împotriva umidităţii sau a agenţilor corozivi şi se realizează din materiale sintetice sau metalice; -armătura constituită din benzi metalice înfăşurate, împletitură din sârmă sau sârmă înfăşurată, ce asigură o protecţie mecanică suplimentară; -învelişul exterior, denumit şi manta exterioară, realizat, în general, din materiale sintetice şi care asigură protecţia chimică şi mecanică a cablurilor.

ELEMENTE COMPONENTE ALE CABLURILOR ELECTRICE Prin ecran se înțelege un perete conductor care separă spațiul în trei regiuni distincte: prima, în care se găseşte sursa perturbatoare, a doua - ecranul şi cea de-a treia, regiunea în care se gaseşte victima şi care reprezintă spațiul protejat. Ecranele pot fi masive sau sub formă de peliculă/folie (în general la frecvențe mai mari de 30 MHz). În cazul ecranării câmpurilor electrice, ecranul reprezintă o referință de potențial pentru toate cablurile, filtre etc. , asigurând şi calea de întoarcere a curenților paraziți. Ecranul este învelişul metalic aplicat peste un conductor izolat sau peste un ansamblu de conductoare izolate, cu scopul principal de a elimina sau atenua simţitor acţiunea câmpurilor electrice sau magnetice străine asupra curentului electric care trece prin conductor, respectiv prin conductoare şi invers. La cablurile de energie, prezenţa ecranelor metalice urmăreşte, de fapt, următoarele scopuri: � crearea unei suprafeţe echipotenţiale în jurul izolaţiei şi dirijarea, în acest fel, a câmpului electric; � reducerea efectelor inductoare ale câmpurilor electrostatice externe şi interne; � asigurarea unei căi de trecere a curenţilor capacitivi sau a curenţilor de defect la pământ; � asigurarea protecţiei persoanelor şi a materialelor, în cazul perforării cablurilor, prin corpuri conductoare exterioare

ELEMENTE COMPONENTE ALE CABLURILOR ELECTRICE Mantaua constituie elementul de separare a cablului, care asigură etanşarea completă a parţii active a acestuia, pe care trebuie să o protejeze împotriva umezelii şi a agenţilor chimici externi. Mantaua trebuie sa fie rezistentă atât la agenţi fizici, cât şi din punct de vedere mecanic, să fie destul de maleabilă, pentru a suporta solicitările inerente din timpul montajului şi, în acelaşi timp, să asigure o bună conductibilitate termică. Prezenţa oricărei fisuri sau a porilor în manta conduce la pătrunderea umidităţii în interiorul cablului, şi deci la alterarea izolaţiei, producându-se practic avarierea cablului prin străpungerea acestuia. Mantaua cablurilor de energie se execută, de regulă, din: � plumb; � aluminiu; � materiale plastice.

SIMBOLIZAREA CONDUCTOARELOR SI CABLURILOR Se face cu 4 grupe de litere si 2 grupe de cifre astfel: I grupa de litere - reprezinta materialul din care este conductorul - A daca conductorul este din aluminiu - fara litera daca conductorul este din cupru II grupa de litere - reprezinta domeniul de utilizare : Prima grupa de cifre - reprezinta numarul de conductoare din cablu - F instalatii electrice fixe A doua grupa de cifre - reprezinta sectiunea conductoarelor in mm 2. - M instalatii electrice mobile - C cabluri de energie de joasa tensiune si medie tensiune - CS cabluri de semnalizare - CC cabluri de comanda si control - T cabluri de telecomunicatii EXEMPLE III grupa de litere reprezinta materialele izolatoare folosite si mantalele de protectie - Y izolatie PVC - C izolatie cauciuc - H izolatie hartie - T impletitura textila - E ecran de protectie - B sau Ab armatura din banda de otel - P manta din plumb - S manta PVC ingrosata IV grupa de litere reprezinta regimul de executie - U executie usoara - M executie medie - G executie grea - I greu combustibil - ff constructie foarte flexibila -FYY 3 X 4 - cablu cu 3 conductori din cupru cu sectiunea 4 mm 2 cu invelis din PVC - MCCG 4 X 4 - cablu pentru instalatii mobille cu invelis si manta de cauciuc - CSYAb. Y 16 X 1, 5 - cablu de semnalizare cu 16 conductoare din cupru cu invelis si manta PVC armat cu banda de otel - ACYBY 3 X 6 - cablu de energie cu 3 conductoare de alumuniu cu invelis si manta PVC armate cu banda de otel. Exemple de conductoare : FY ; AFY ; VLPY; TIY.

TIPURI DE CONDUCTOARE SI CABLURI Cel mai des întâlnit conductor la noi în tară este FY-ul, el reprezintă unitatea de bază la majoritatea cablurilor electrice. Conductorul se poate folosi, în instalațiile electrice, direct în tuburile PVC. Aceasta este cel mai răspândit în instalațiile electrice. Conductorul din cupru FY este un conductor rigid izolat, de uz general care se foloseste cu precădere în instalații electrice fixe montate pe/în tencuială în tuburi de protecție, la circuitele de semnalizare și control. F – miez de cablu aplicat cu petrol / invelis de metal / cablu de otel plat / F cablu cu mai multe cuarte in stea pentru calea ferata Y – PVC / fire plate fine Conductor FY 1. 5 FY 10 FY 4 FY 6 FY 2. 5 FY 25 FY 35 FY 50 FY 70

TIPURI DE CONDUCTOARE SI CABLURI Cablul MYYM este un cablu flexibil cu conductor de cupru flexibil, manta și izolație din PVC. Este folosit pentru instalații electrice semi-industriale, cablurile fiind supuse la solicitări mecanice medii. M –cablu cu izolatie din plastic / conductor de cablu izolat Y – fire plate fine / PVC Acest tip de cablu este cel mai des întâlnit în instalațiile electrice casnice la alimentarea corpurilor de iluminat , alimentarea aparatelor electrocasnice etc

TIPURI DE CONDUCTOARE SI CABLURI Cablu ACYAb. Y Cablul de energie ACYAb. Y face parte din categoria cablurilor electrice de energie armate care conține un conductor din aluminiu unifilar sau multifilar. Izolația este din PVC iar mantaua exterioară din PVC în variantele de culori negru sau gri, este responsabilă de proprietațile ignifuge ale cablului. A – cablu de exterior C – ecran din fire de cupru împletite / ecran din fire de cupru filate Y-PVC b – armatură Acest tip de cablu este folosit în general la branșamentele electrice când traseul este subteran

TIPURI DE CONDUCTOARE SI CABLURI cablu ACYY este un cablu de energie cu conductor de aluminiu sau de cupru, cu izolatie si manta din PVC pentru retelele electrice de suprafata. Se foloseste in instalatii electrice fixe, in retele electrice de curent continuu si alternativ, în statii de energie electrica, în instalatii electrice industriale. Nu trebuie instalat în medii corozive care pot ataca mantaua de PVC a cablului. Cablurile ACYY-F au manta de PVC cu întarziere mărită la propagare flacără. Tensiunea electrică nominală: U 0/U=0, 6/1, 0(1, 2) k. V A – tip national / cablu de exterior / design national aprobat C – ecran din fire de cupru impletite / ecran din fire de cupru filate Y – PVC / fire plate fine

TIPURI DE CONDUCTOARE SI CABLURI Cablurile CYY din categoria F, ușor de recunoscut după mantaua gri, prezintă proprietăți ignifuge foarte bune. Ca descriere fizică, CYY au în componență un conductor de cupru unifilar sau multifilar, cu izolație de PVC, manta de umplutură și manta PVC. În variante în care încorporează de la 1 la peste 5 conductoare, ce respectă un cod al culorilor: 1 conductor ( galben-verde sau albastru), 2 conductoare (negru, galben-verde), 3 conductoare ( galben-verde, albastru, maro), 4 conductoare ( albastru, maro, negru, gri/ galben-verde, march, negru, gri), 5 conductoare (galbenverde, albastru, maro, negru, gri/ albastru, maro, negru, gri, negru). C – ecran din fire de cupru împletite / ecran din fire de cupru filate Y – fire plate fine / PVC

TIPURI DE CONDUCTOARE SI CABLURI Cablul CSYY-F este un cablu armat de semnalizare cu conductor de cupru flexibil, izolație și manta interioară / exterioară de PVC. Cablul se utilizează în instalaţii electrice fixe, pozate în încaperi interioare, în canale, în aer liber, în pământ, în apă (cu excepţia apelor contaminate care atacă mantaua de PVC). Cablurile cu întarziere mărită la propagarea flăcării sunt destinate pozării individuale sau în grup în gospodariile de cabluri (tunele, subsoluri, canale, poduri, galerii ale centralelor și stațiilor electrice). C – ecran din fire de cupru împletite / ecran din fire de cupru filate S – cablu de semnal Y – fire plate fine / PVC

TIPURI DE CONDUCTOARE SI CABLURI Cablul TYIR este alcătuit din mai multe conductoare de aluminiu, torsadate, cu izolatie de PVC. În interiorul mantalei există trei tipuri de conductori: un conductor din oțel-aluminiu, conductoare de fază pentru rețele electrice trifazate, conductoare de fază pentru rețelele de iluminat public. TYIR se folosește pentru rețelele aeriene de joasă tensiune. Se utilizează pentru realizarea rețelelor electrice de alimentare a abonaților casnici și pentru rețele de iluminat public Tensiunea nominală: U 0/U=0, 6/1 KV T-împletit textil Y-fire plate fine/PVC R-fire fine standard/ cauciuc doropren

TIPURI DE CONDUCTOARE SI CABLURI MCCG este un cod al cablurilor electrice flexibile cu conductor de cupru multifilar flexibil, care conține un strat separator de folie poliesterică. Izolația și mantaua cablului sunt din amestec de cauciu obisnuit, iar tensiunea nominală este : U 0/U = 450/750 V M–cablu cu izolație din plastic / conductor de cablu izolat C–ecran din fire de cupru împletite / ecran din fire de cupru filate G – izolate sau cu teaca Acest tip de cablu electric se folosește în special la utilaje deoarece are manta rezistentă la uzură, frecare

TIPUL CABLULUI : A 2 XS(FL)2 Y MATERIAL CONDUCTOR ALUMINIU FORMA CONDUCTORULUI ROTUND : COMPACTIZAT MANTAUA EXTERIOARA DE POLIETILENA ECRAN DIN SARME DE CUPRU INFASURATE, CU O CONTRASPIRA DIN BANDA DE CUPRU INFASURATA IN ELICE PESTE SARMELE DE CUPRU

TUBURI DE PROTECTIE Conductele din instalații se protejează împotriva loviturilor, a prafului, umezelii, vaporilor, prin tuburi de protecție. Aceste tuburi se pot monta sub tencuială, sub pardoseală, aparent, pot fi îngropate în zidărie sau planșee. Pentru a fi recunoscute ușor se utilizează simboluri a căror semnificație este următoarea: P-tuburi de protecție I- tuburi de izolație E-tuburi etanșe Y-tuburi din PVC L-tuburi lăcuite Tuburile trebuie să fie lăcuite sau plumbuite pentru a fi ferite de coroziune. Ca să nu se deterioreze izolația conductoarelor la introducerea în tuburi, acestea trebuie să fie bine finisate fin pe interior. Accesorii pentru tuburi de protectie Scoabe- sunt piese metalice, din bandă de oțel laminată la rece, utilizate pentru fixarea tuburilor în cazul instalațiilor electrice aparente Console- pentru fixarea mai multor tuburi pe ziduri sau sub tavan Dibluri- pentru fixarea scoabelor, brătărilor, etc

TUBURI DE PROTECTIE

CANAL CABLU

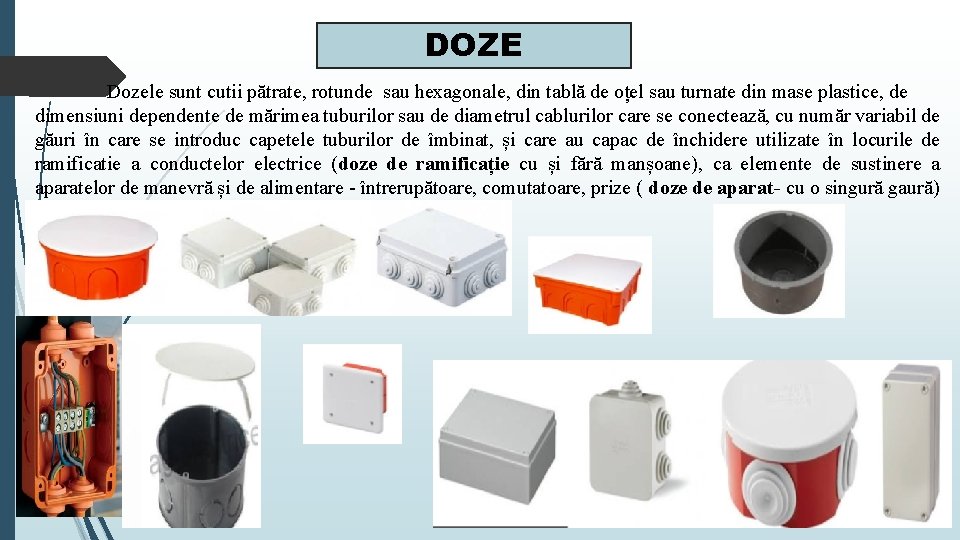

DOZE Dozele sunt cutii pătrate, rotunde sau hexagonale, din tablă de oțel sau turnate din mase plastice, de dimensiuni dependente de mărimea tuburilor sau de diametrul cablurilor care se conectează, cu număr variabil de găuri în care se introduc capetele tuburilor de îmbinat, și care au capac de închidere utilizate în locurile de ramificatie a conductelor electrice (doze de ramificație cu și fără manșoane), ca elemente de sustinere a aparatelor de manevră și de alimentare - întrerupătoare, comutatoare, prize ( doze de aparat- cu o singură gaură)
