Materiais de Construção Civil Rochas e Solos Professor: Leandro C. de Lemos Pinheiro Data: 05/09/2015 Francielle Pedroso Soares Ingrid Garcia Ribeiro Lucas Cruz Maciel Mariana Bertolotti A. Pereira Marly J. Garcia de Lima

Rochas- Introdução Materiais constituintes essenciais da crosta terrestre provenientes da solidificação do magma ou lavas vulcânicas ou da consolidação de depósitos sedimentares, tendo ou não sofrido transformações metamórficas. Fonte: Google 28/8/2015

Propriedades das Rochas �Porosidade. �Peso; �Cor; �Durabilidade; �Reatividade; �Compressão.

Classificam – se em: �Ígneas; �Sedimentares; �Metamórficas.

Rochas Ígneas As rochas ígneas ou magmáticas são aquelas que resultam da solidificação de material rochoso parcial e totalmente difundido (denominado de magma), gerado no interior na crosta terrestre. • Rochas plutônicas ou intrusivas; exemplo: Granito • Rochas vulcânicas ou extrusivas; exemplo: Basalto Fonte: Google 28/8/2015

Extrusão ígnea LAVA As rochas ígneas extrusivas são formadas quando o magna extravasa a superfície, onde rapidamente se resfria como cinza vulcânica ou lava, formando cristais minúsculos. Rocha resultante – basalto Não ocorre cristalização Devido o longo tempo de resfriamento no interior da terra do magma, cresce grandes cristais encaixados entre si, denominados rochas ígneas intrusivas Rochas granuladas grossas como granito.

Rochas Sedimentares Rochas formadas pela erosão, transporte ou do acúmulo de detritos orgânicos ou ainda, da precipitação química. Exemplos: Arenito Calcário Carvão Mineral

Sedimentos químicos são precipitados no mar ou compostos por recifes de corais e conchas. Sedimentos são compostos por partículas de areia, cascalho e silte. Retirado de : Centro Universitário Augusto Motta Disciplina: Geologia de Engenharia Assunto: Notas de aula de Geologia de Engenharia Professor: Marcus Bergman http: //www. ebah. com. br/content/ABAAAAuw 0 AI/cap-tulo-iv-rochas-igneasmetamorficas-sedimentares

Rochas Metamórficas Resultante da transformação de outras rochas preexistentes, devido às alterações nas condições de ordem física e química abaixo da superfície terrestre. Exemplo: Mármore, quartzo e Gnaisse. Mármore da pedreira São Tomé. www. pedreirassaotome. com. br

Rochas Metamórficas Geralmente estas rochas são deformadas.

Fases dos Processos de Produção das Rochas �Beneficiamento Refere-se ao desdobramento de materiais brutos extraídos nas pedreiras em forma de blocos. Os blocos vêm com tamanho entre 5 m³ e 10 m³.

�Serragem em teares A serragem nos teares é executada através de um quadro com fixação de lâminas de aço paralelas. O processo de serragem nos teares é auxiliado por uma polpa de água, cal e granalha para o resfriamento das laminas �Acabamento de superfícies Esse processo é realizado por meio de desbaste, polimento e lustro.

Aplicações na Construção Civil Rochas são usadas devido ao efeito estético, a durabilidade, a resistência mecânica, e a flexibilidade no uso. Alguns exemplos são: �Revestimento de Fachadas �Bancadas de Pias e Lavatórios �Peças de Decoração �Revestimento de Escadas

Pedras de Revestimento – materiais de construção, com formas e geometrias, em geral, regulares, que se destinam ao embelezamento das edificações, além de lhes propiciar funcionalidade.

Introdução - Solos Solo é constituído essencialmente da crosta terrestre proveniente da decomposição das rochas pelos diversos agentes geológicos.

Propriedades físicas do Solo Os solos minerais são constituídos por uma mistura de partículas sólidas de natureza mineral e orgânica, ar e água, formando um sistema trifásico, sólido, gasoso e líquido.

Física do solo Estuda e define, qualitativa e quantitativamente, as propriedades físicas, bem como sua medição, predição e controle.

Identificação dos solos As características morfológicas do solo são aquelas observadas com o tato e a visão, são: • • • Cor; Textura; Estrutura; Porosidade; Consistência;

Cor dos solos A cor fornece indicações referentes à composição do solo. Preto – presença de matéria orgânica. Vermelho e amarelo: presença de hematita e magnita Cores claras – presença de quartzo.

Textura do solo A Sociedade Brasileira de Ciência do Solo define quatro classes de tamanho de partículas menores do que 2 mm, usadas para a definição da classe de textura dos solos: Areia grossa Areia fina Silte Argila

Avaliação da textura do solo É feita diretamente no campo e em laboratório. Campo: Estimativa é baseada na sensação ao tato ao manusear uma amostra de solo. A areia manifesta sensação de aspereza, o silte maciez e a argila maciez e plasticidade e pegajosidade quando molhada. Laboratório: a amostra de solo é dispersa numa suspensão e, por peneiramento e sedimentação, se determina exatamente a proporção de areia, argila e por diferença a de silte.

As classes texturais são identificadas através do triangulo textural. Esse triangulo mostra as porcentagens de Argila, Silte e Areia. silt e + arg ila + r A l Si g r A areia A soma dos 3 sempre é 100%. O ponto de encontro entre eles mostra a textura do solo. % 0 0 1 =

Exemplo: 200 g/kg de argila = 20% 200 g/kg de areia = 20% 600 g/kg de silte = 60% Lembre: 10 g/kg = 1% Textura: Franco Siltoso

Para determinar a quantidade de areia, silte e argila no solo é realizada analise granulométrica. Essa analise baseia-se em: �Dispersão do solo ( agitação); �Uso de peneira (separar areia); �Velocidade de sedimentação (determinar a argila).

�Inicialmente é pesado o solo seco.

�Adicionado uma solução de Na. OH (soda cáustica).

�Após deixar reagir por um tempo, usar o agitador para análise granulométrica.

�Passar na peneira de 0, 05 mm (areia fica na peneira).

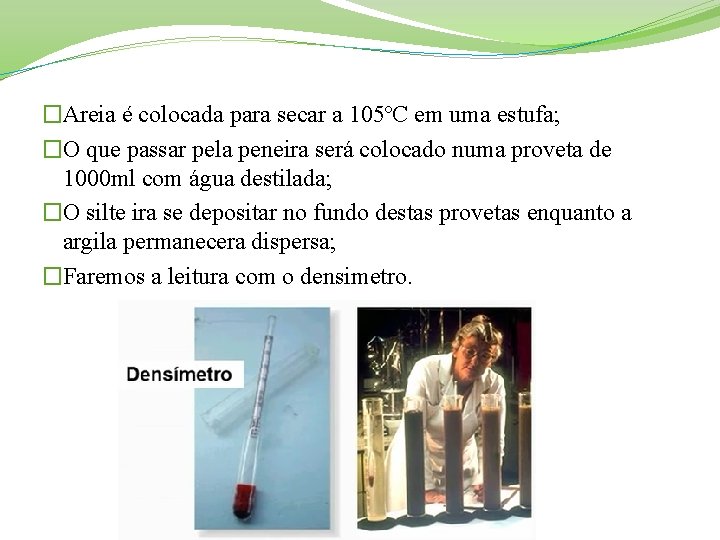

�Areia é colocada para secar a 105ºC em uma estufa; �O que passar pela peneira será colocado numa proveta de 1000 ml com água destilada; �O silte ira se depositar no fundo destas provetas enquanto a argila permanecera dispersa; �Faremos a leitura com o densimetro.

Estrutura do Solo É a agregação de partículas primarias: �Areia; �Silte; �Argila. Em unidades chamadas agregados. Importância: �Deixa o solo argiloso menos duro; �Reduz a erosão; �Aumenta a macroporosidade.

Consistência do Solo Diz respeito a: �Dureza (solo seco); �Friabilidade (solo úmido); �Plasticidade e pegajosidade (solo molhado).

Porosidade do solo �Como tem poros, o solo pode absorver água, assim como ocorre na esponja. A porosidade pode ser definida como o volume de solo ocupado pela fase líquida e pela fase gasosa do solo.

Construção com solo cimento ü Mistura homogênea: solo, cimento e água proporções adequadas ü Compactação e cura úmida ü Durabilidade e resistências mecânicas ü Brasil: supri parte das necessidades de instalações econômicas regiões rurais e suburbanas ü Grande difusão: mutirões

Campo de aplicação ü Principal aplicação: paredes monolíticas. ü Construção de: casas, depósitos, galpões, aviários, armazéns, etc. ü Baixa empregabilidade: fundações, pisos, passeios, muros de contenções, barragens e blocos prensados. Fonte: Google imagens

Solo-Cimento: materiais constituintes ü Solos arenosos: mais adequados 60% - 80% de areia 70% areia + 30% silte e argila ü Misturas usuais: 12 -15 pdc : 100 pds pdc: partes de cimento pds: parte de solo seco

Vantagens do Solo-Cimento Tem solo em abundância na sua mistura; Pode ser rapidamente assimilado por mão-de-obra não qualificada. Apresenta boas condições de conforto, atendendo as condições mínimas de habitabilidade; É um material de boa resistência e impermeabilidade; A aplicação do chapisco, traz conforto e higiene.

Referências Bibliográficas � FILHO, Celso Jose Monteiro – MANUAL TÉCNICO DE PEDOLOGIA; 2007 - RJ – 2º � LIMA, Valmiqui Costa; LIMA, Marcelo Ricardo de; Melo, Vander de Freitas - O SOLO NO MEIO AMBIENTE – Abordagem para professores do ensino fundamental e médio e Alunos do ensino médio ; 2007 – PR – 1º Edição. � http: //www. fiec. org. br/sindicatos/simagran/artigos_palestras/Uso_Ad equacao 1. htm - SENAI /CE e Pós-Graduação IGCE – UNESP – R. Júlio Pinto, 1873 – Bairro Jacarecanga – 60. 035 -010 – Fortaleza – CE � http: //www. acaoengenharia. com. br/rochas-e-solos/
