Materi Pertemuan 3 Pengembangan Sistem Informasi Oleh Shoffin
Materi Pertemuan 3 Pengembangan Sistem Informasi Oleh : Shoffin Nahwa Utama, S. Kom. , M. T
Indikator Perubahan sistem • Indikator perlunya perubahan sistem lama ke sistem yang baru: Keluhan dari langganan Pengiriman barang yang selalu terlambat Pembayaran gaji yang terlambat Laporan yang tidak tepat waktu Isi Laporan yang sering salah Tanggung jawab yang tidak jelas Waktu kerja yang berlebihan Kehilangan kesempatan kompetisi pasar Kesalahan-kesalahan menual yang terlalu tinggi File-file yang kurang teratur Peramalan penjualan dan produksi yang kurang tepat dll

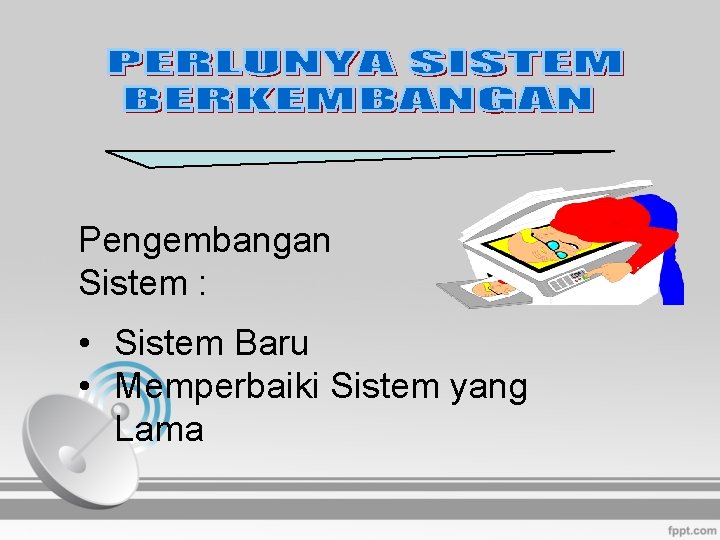

Pengembangan Sistem : • Sistem Baru • Memperbaiki Sistem yang Lama

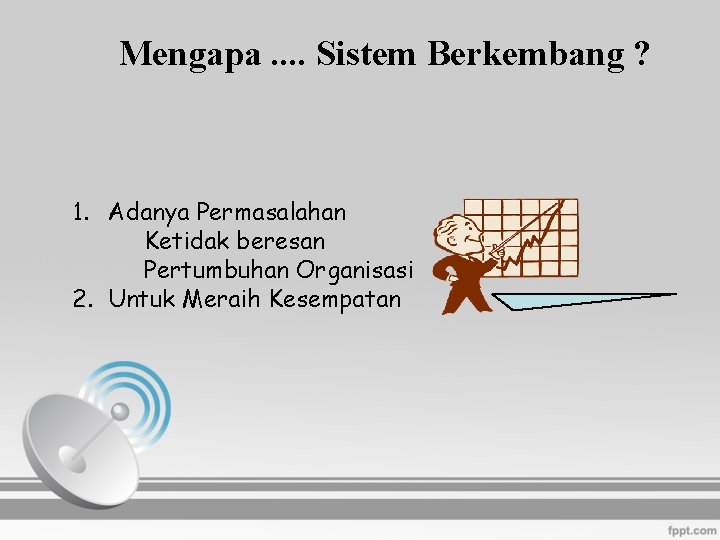

Mengapa. . Sistem Berkembang ? 1. Adanya Permasalahan Ketidak beresan Pertumbuhan Organisasi 2. Untuk Meraih Kesempatan

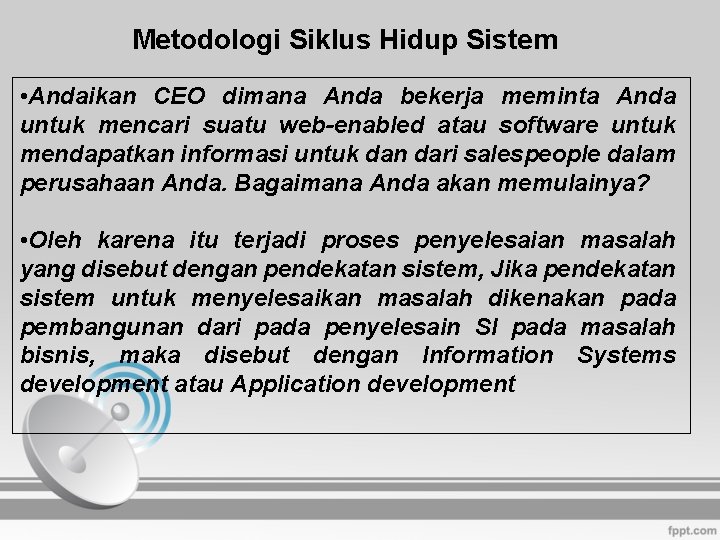

Metodologi Siklus Hidup Sistem • Andaikan CEO dimana Anda bekerja meminta Anda untuk mencari suatu web-enabled atau software untuk mendapatkan informasi untuk dan dari salespeople dalam perusahaan Anda. Bagaimana Anda akan memulainya? • Oleh karena itu terjadi proses penyelesaian masalah yang disebut dengan pendekatan sistem, Jika pendekatan sistem untuk menyelesaikan masalah dikenakan pada pembangunan dari pada penyelesain SI pada masalah bisnis, maka disebut dengan Information Systems development atau Application development
lanjutan Selidiki apakah betul-2 ada problem, apakah perlu analisis dan penelitian? Describe and analyse existing system problem Specify solution obyective Decribe potential solutions Evaluates various solutions Feasibility Logical design ( What is to be done) Physical design ( How to do it, with specification of report layouts, file types, and H/W, etc)

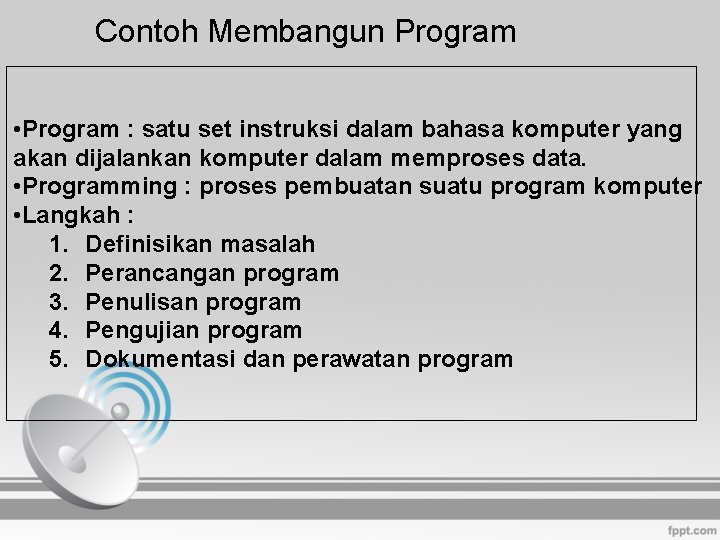

Contoh Membangun Program • Program : satu set instruksi dalam bahasa komputer yang akan dijalankan komputer dalam memproses data. • Programming : proses pembuatan suatu program komputer • Langkah : 1. Definisikan masalah 2. Perancangan program 3. Penulisan program 4. Pengujian program 5. Dokumentasi dan perawatan program
Tim Pembangun • System analist • System Designer • Computer programmers • Programmer/Analist • Chief Information Officer (CIO) • System Integrator

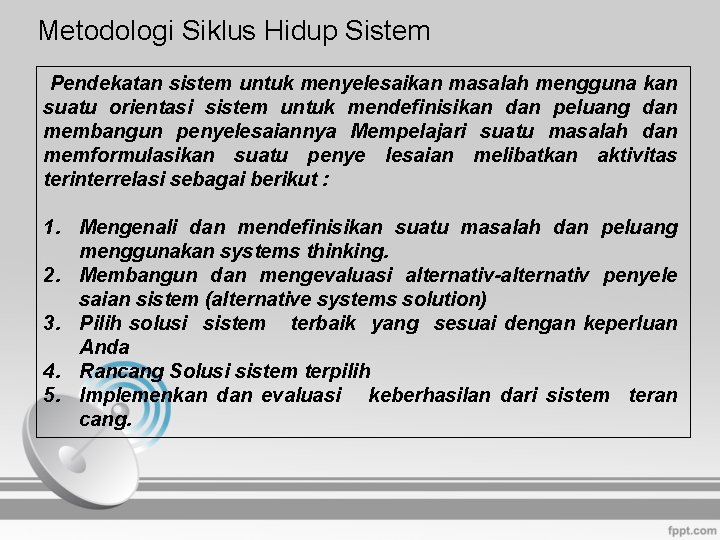

Metodologi Siklus Hidup Sistem Pendekatan sistem untuk menyelesaikan masalah mengguna kan suatu orientasi sistem untuk mendefinisikan dan peluang dan membangun penyelesaiannya Mempelajari suatu masalah dan memformulasikan suatu penye lesaian melibatkan aktivitas terinterrelasi sebagai berikut : 1. Mengenali dan mendefinisikan suatu masalah dan peluang menggunakan systems thinking. 2. Membangun dan mengevaluasi alternativ-alternativ penyele saian sistem (alternative systems solution) 3. Pilih solusi sistem terbaik yang sesuai dengan keperluan Anda 4. Rancang Solusi sistem terpilih 5. Implemenkan dan evaluasi keberhasilan dari sistem teran cang.
Metodologi Siklus Hidup Sistem Metodologi : suatu cara yang disarankan dapat dipertanggung jawabkan secara akademis untuk melakukan suatu hal Siklus Hidup Sistem : penerapan pendekatan sistem untuk penge mbangan sistem atau subsistem informasi berbasis komputer (disebut juga dengan pendekatan air terjun) Tahap-tahap Siklus Hidup : 1. Perencanaan 2. Analisis 3. Rancangan 4. Penerapan

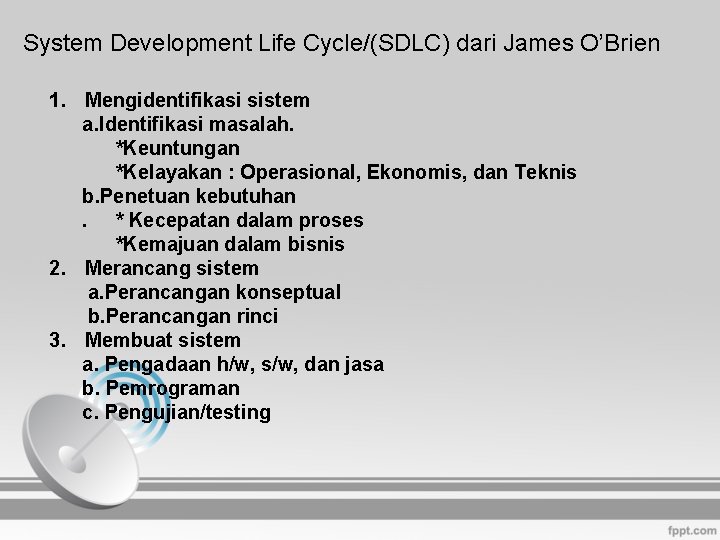

System Development Life Cycle/(SDLC) dari James O’Brien 1. Mengidentifikasi sistem a. Identifikasi masalah. *Keuntungan *Kelayakan : Operasional, Ekonomis, dan Teknis b. Penetuan kebutuhan. * Kecepatan dalam proses *Kemajuan dalam bisnis 2. Merancang sistem a. Perancangan konseptual b. Perancangan rinci 3. Membuat sistem a. Pengadaan h/w, s/w, dan jasa b. Pemrograman c. Pengujian/testing

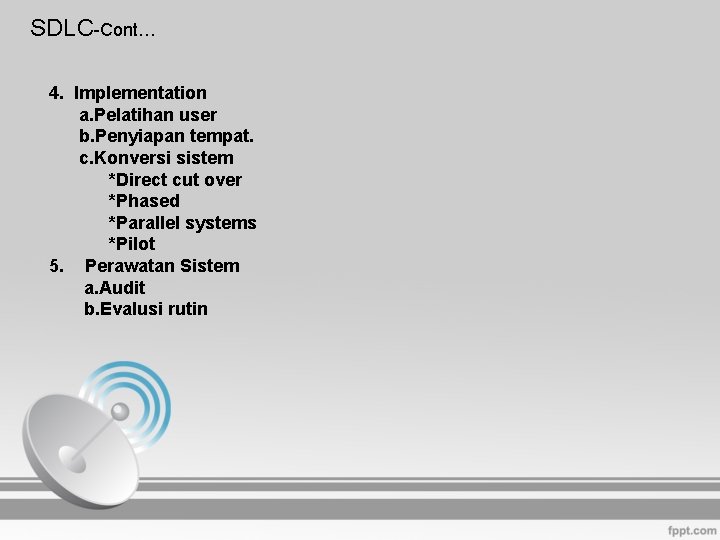

SDLC-Cont… 4. Implementation a. Pelatihan user b. Penyiapan tempat. c. Konversi sistem *Direct cut over *Phased *Parallel systems *Pilot 5. Perawatan Sistem a. Audit b. Evalusi rutin
Systems Requirements Gb. 1. Waterfall Systems Development Life Cycle Software Requirements Analysis • Setiap successive phase hanya dapat dimulai bila: • phase sebelumnya telah selesai • formal decision has been made by management Program Design Coding Testing Operations
STRUKTUR ORGANISASI GENERAL MANAGER WAKIL GENERAL MANAGER SEKRETARIS MANAGER ADM KEU MANAGER HRD MANAGER PRODUKSI
Sistem Informasi Penggajian karyawan harian Bagian Personalia Bagian Keuangan Daftar Rencana gaji persetujuan Laporan absensi SIstem Penggajian Gaji Pegawai
DFD sistem penggajian Laporan absensi Proses Absensi 1. 0 Proses Buat Gaji 2. 0 Data pegawai Data absensi absen Data absensi Data gaji Proses Bayar 3. 0 Bayar gaji Bukti bayar

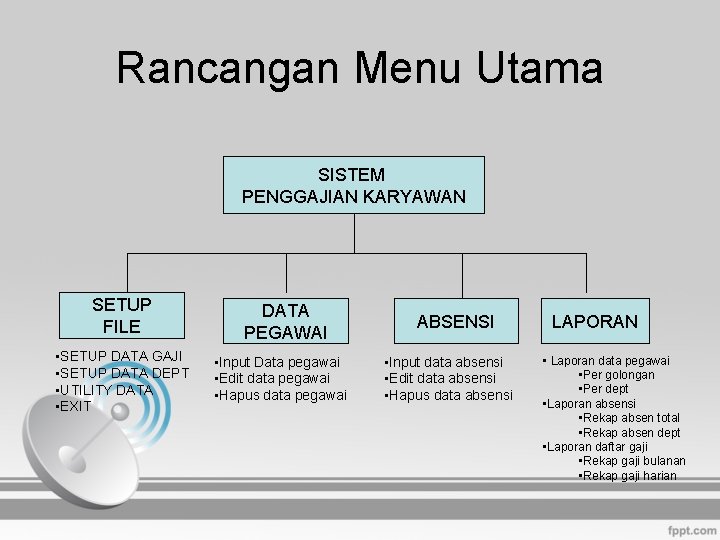

Rancangan Menu Utama SISTEM PENGGAJIAN KARYAWAN SETUP FILE • SETUP DATA GAJI • SETUP DATA DEPT • UTILITY DATA • EXIT DATA PEGAWAI • Input Data pegawai • Edit data pegawai • Hapus data pegawai ABSENSI • Input data absensi • Edit data absensi • Hapus data absensi LAPORAN • Laporan data pegawai • Per golongan • Per dept • Laporan absensi • Rekap absen total • Rekap absen dept • Laporan daftar gaji • Rekap gaji bulanan • Rekap gaji harian
Rancangan Input FORMULIR INPUT DATA KARYAWAN No. Induk Nama Jabatan Tempat Lahir Alamat Agama : xxxxxxxxxxxxxxxxxxxxxxxxxxxx : xxxxxxxxxxx Kode Dept : xxxxxxxxxxxxxxxx Tgl. Lahir : dd-mm-yyyy : xxxxxxxxxxxxxxxxxxxxxxxxx Kode Pos : xxxxx : x 1. Islam Golongan Darah : x 1. A 2. Kristen Protestan 3. Kristen Khatolik 4. Hindu 5. Budha Status Top : X Prev Next 2. B 3. AB 4. O Jumlah anak 1. Nikah 2. Belum Nikah 3. Janda / Duda End Add Edit Query : X Print Exit
Rancangan Input INPUT DATA ABSENSI No. Absensi No. Induk Tanggal Bulan Absensi Jam masuk Jam keluar Keterangan Top Prev : xxxxxxxx : dd-mm-yyyy : xxxxxx : 9 : hh: mm: ss : xxxxxxxxxxxxxxxxxx Next End Add Edit Query Print Exit

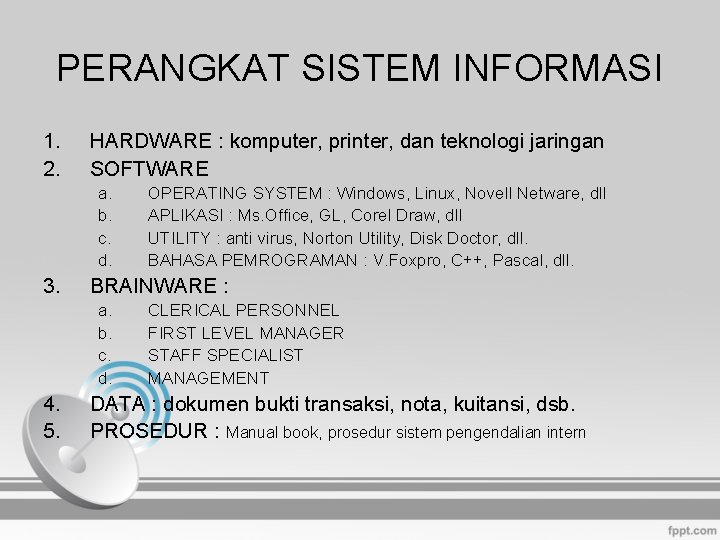

PERANGKAT SISTEM INFORMASI 1. 2. HARDWARE : komputer, printer, dan teknologi jaringan SOFTWARE a. b. c. d. 3. BRAINWARE : a. b. c. d. 4. 5. OPERATING SYSTEM : Windows, Linux, Novell Netware, dll APLIKASI : Ms. Office, GL, Corel Draw, dll UTILITY : anti virus, Norton Utility, Disk Doctor, dll. BAHASA PEMROGRAMAN : V. Foxpro, C++, Pascal, dll. CLERICAL PERSONNEL FIRST LEVEL MANAGER STAFF SPECIALIST MANAGEMENT DATA : dokumen bukti transaksi, nota, kuitansi, dsb. PROSEDUR : Manual book, prosedur sistem pengendalian intern
PENGELOLA SISTEM INFORMASI PERENCANAAN STRATEGIS, KEBIJAKAN TOP DAN PENGAMBILAN KEPUTUSAN MANAGEMENT MIDDLE MANAGEMENT LOW MANAGEMENT OPERATOR PERENCANAAN TAKTIS DAN PENGAMBILAN KEPUTUSAN PERENCANAAN, PENGAWASAN OPERASI DAN PENGAMBILAN KEPUTUSAN PEMROSESAN TRANSAKSI DAN RESPON PERMINTAAN
HUMAN ERROR • Metode pengumpulan dan pengukuran data yang tidak tepat. • Operator sistem tidak mengikuti prosedur pengolahan yang benar. • Kehilangan data atau data tidak terolah. • Salah Pemeriksaan atau pencatatan. • Salah dalam menggunakan dokumen induk / file induk. • Kesalahan dalam prosedur pengolahan. • Kesalahan yang dilakukan dengan sengaja.
ANALISIS SISTEM INFORMASI 1. Mengenali adanya elemen sistem pengolahan data hardware / software / brainware / data / prosedur. n n 2. Melihat Interaksi antar manusianya dalam organisasi : – – 3. 4. Interaksi atasan menugasi bawahan Interaksi bawahan melapor ke atasan Interaksi anatar manusia dalam rapat Interaksi antar sistem pengolahan data Melihat aliran dokumennya Flow of Dokumen (FOD) Melihat interaksi antara manusia dan media pelaksana sistem pengolahan datanya. – – 5. Mengenali elemen pengolahan data melalui sarananya Mengenali elemen pengolahan data melalui contoh dokumen Analisis tugas misal : kemampuan menghitung manusia X kemampuan menghitung kalkulator Sintesis tugas misal : interaksi kasir dengan cash register : pencarian nama barang dan harga satuan, hitung jumlah barang dikalikan harga satuan, hitung total pembelian, hitung kembalian jika sudah input nilai uang tunai, cetak bukti pembayaran Menganalisis dokumen job description.
Model Hirarki manajemen Lapisan Manajemen Karakteristik Informasi Jangkauan Waktu Pengendalian Contoh TOP Management Strategis rangkuman Jangka panjang (5– 10 tahun) Visi, misi, strategis perusahaan dibandingkan dengan peluang dan tantangan dari luar Neraca keuangan, perkembangan perusahaan Middle Management Taktis Rekapitulasi, checklist, verifikasi Jangka menengah (bulanan s/d 1 tahun) Kinerja organisasi dibandingkan dengan visi, misi strategis perusahaan, dan critical success factor General ledger, tabel pendapatan, check-list instalasi First Line Management Operasional Transaksi, pencatatan Jangka pendek (harian, mingguan) Aktivitas / proses, transaksi dibandingkan dengan kinerja organisasi Formulir pendaftaran, kuitansi (bukti bayar), berita acara, formulir pencatatan, laporan lembur
Sistem Informasi Penyewaan Video Input Proses Output l. Data l. Bukti l. Data pelanggan l. Data pemasok l. Detil penyewaan video l. Detil pengembalian video l. Faktur pembelian pengembalian video l. Daftar order video l. Daftar pelanggan l. Daftar video l. Laporan penyewaan video l. Laporan pengembalian video l. Laporan pembelian video l. Rekapitulasi penyewaan video pelanggan l. Data pemasok l. Transaksi penyewaan video l. Transaksi pengembalian video l. Transaksi pembelian video l. Pencetakan laporan
Sistem Informasi Hotel • • • Elemen Sistem Pengolahan Data : – Cash register di karis hotel dan kasir restoran – Buku pencatatan check-in dan check-out tamu hotel – Papan penggantung kunci kamar hotel – Formulir isian laundry Interaksi antar manusia : – Tamu melakukan check-in ke resepsionis – Tamu melakukan check-out ke resepsionis – Tamu menelepon pesanan makanan dan minuman ke restoran Aliran dokumen : – Perjalanan formulir pesanan laundry dari kamar tamu melalui hausekeeping sampai ke meja resepsionis atau kasir hotel Interaksi manusia dengan sistem pengolahan data : – Penulisan pencatatan check-in dan check-out tamu ke dalam buku tamu – Kasir-cash register – Pengisian formulir laundry oleh tamu atau petugas house –keeping – Pengisian laporan alokasi kamar tamu (status hunian) berdasarkan status kunci pada papan penggantungnya Job Description / struktur organisasi : – Dokumen / diagram prosedur check-in dan check-out – Struktur organisasi hotel

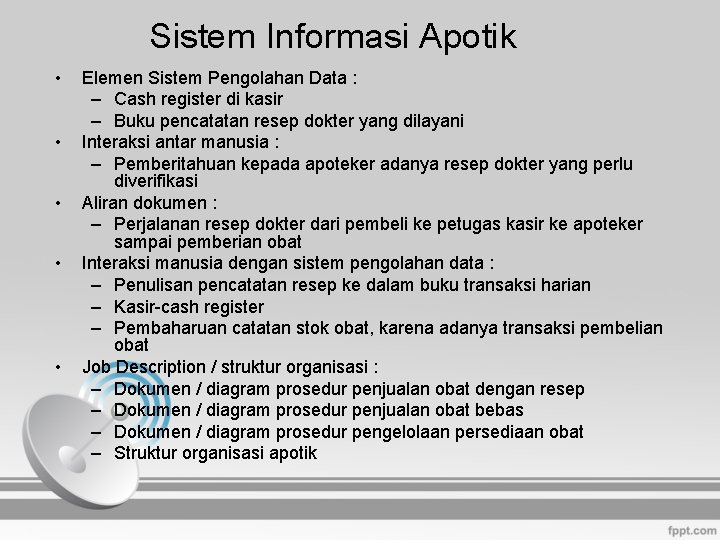

Sistem Informasi Apotik • • • Elemen Sistem Pengolahan Data : – Cash register di kasir – Buku pencatatan resep dokter yang dilayani Interaksi antar manusia : – Pemberitahuan kepada apoteker adanya resep dokter yang perlu diverifikasi Aliran dokumen : – Perjalanan resep dokter dari pembeli ke petugas kasir ke apoteker sampai pemberian obat Interaksi manusia dengan sistem pengolahan data : – Penulisan pencatatan resep ke dalam buku transaksi harian – Kasir-cash register – Pembaharuan catatan stok obat, karena adanya transaksi pembelian obat Job Description / struktur organisasi : – Dokumen / diagram prosedur penjualan obat dengan resep – Dokumen / diagram prosedur penjualan obat bebas – Dokumen / diagram prosedur pengelolaan persediaan obat – Struktur organisasi apotik
Contoh : Sistem Informasi di Apotik Hasil survey : 1. Data 2. Informasi 3. Pengetahuan : - catatan persediaan obat - daftar nama dan harga obat - klasifikasi jenis obat : - laporan persediaan obat bulanan - laporan penjualan obat mingguan - laporan pembelian obat bulanan : - prosedur mengelola persediaan obat - tata cara pemnjualan obat bebas - prosedur penjualan obat dengan resep
Contoh : Sistem Informasi di Hotel Hasil survey : 1. Data 2. Informasi 3. Pengetahuan : - daftar kamar hotel dan tarifnya - klasifikasi kamar hotel - data tamu yang sedang menginap hotel : - laporan hunian tamu bulanan - laporan aktifitas bagian linen-laundry - laporan restoran, bar-beverage - daftar acara hotel : - tata tertib tamu hotel - daerah kunjungan wisata - daftar menu special restoran
Top Management CHART OF ORGANIZATION Middle Management Lower Management STAFF ASSISTANTS PRESIDENTS EXECUTIVE COMMITTEE EXECUTIVE VICE PRESIDENT Vice President ENGINEERING Director PROMOTION Manager PRODUCT A Vice President MARKETING Director SALES Manager PRODUCT B Vice President PRODUCTION Director CUSTOMER SALES Manager PRODUCT C Vice President & COMPTROLLER Manager COST ACCOUNTING Supervisor TAX ACCOUNTING Vice President & TREASURER Manager FINANCIAL ACCOUNTING Supervisor GENERAL ACCOUNTING Manager FINANCIAL ANALYSIS Supervisor REGULATORY ACCOUNTING Vice President INFO. SYSTEMS Database Administrator Manager OPERATIONS Supervisor SYSTEM ANALYSIS Supervisor REGION 1 Head ACCOUNT RECEIVABLE Pegawai Head GENERAL LEDGER Pegawai Vice President ADMINISTRATION Director EDP Manager SYSTEMS Manager DATA INPUT Supervisor PROGRAMMING Supervisor DOCUMENTATION Head PAYROLL Pegawai Head ACCOUNT RECEIVABLE Pegawai
