Materi ke3 Bagianbagian Cara Penggunaan dan Perawatan Mikroskop
Materi ke-3 Bagian-bagian, Cara Penggunaan dan Perawatan Mikroskop Praktikum Ilmu Dasar Senin, 9 Nopember 2020
Capaian Praktikum • Mahasiswa dapat memahami tentang bagian-bagian, fungsi, penggunaan dan perawatan mikroskop serta dapat mengoperasikan mikroskop dengan baik dan benar (apabila pandemi telah berakhir – wallahu a’lam bishowab)

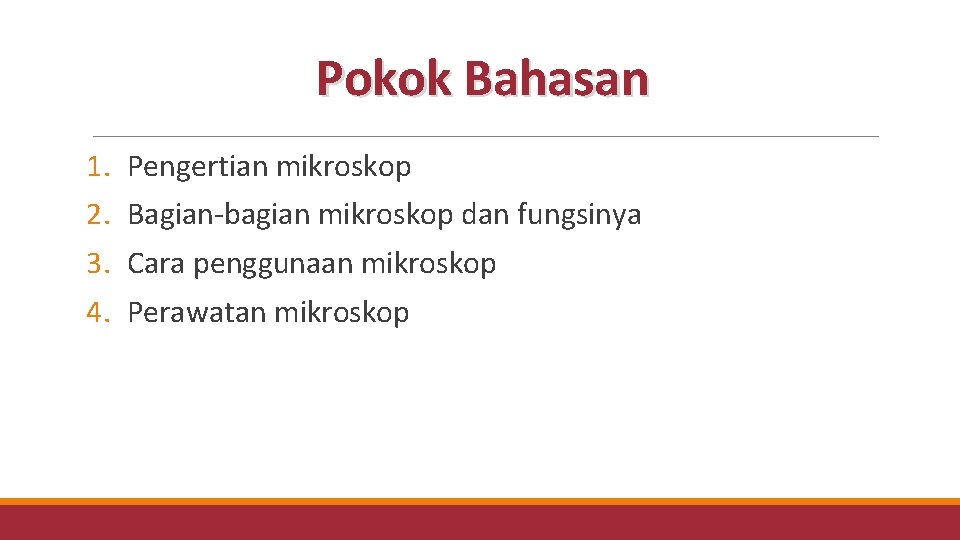

Pokok Bahasan 1. 2. 3. 4. Pengertian mikroskop Bagian-bagian mikroskop dan fungsinya Cara penggunaan mikroskop Perawatan mikroskop

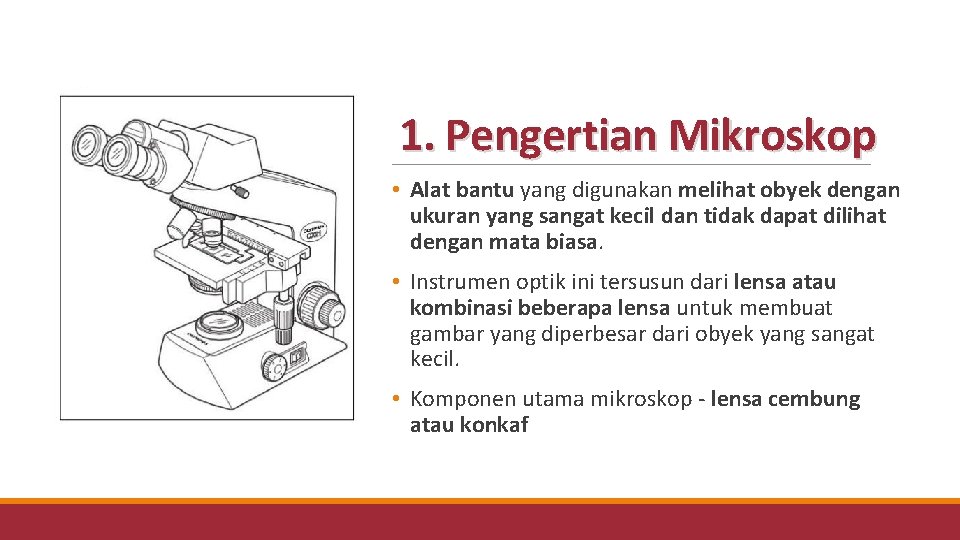

1. Pengertian Mikroskop • Alat bantu yang digunakan melihat obyek dengan ukuran yang sangat kecil dan tidak dapat dilihat dengan mata biasa. • Instrumen optik ini tersusun dari lensa atau kombinasi beberapa lensa untuk membuat gambar yang diperbesar dari obyek yang sangat kecil. • Komponen utama mikroskop - lensa cembung atau konkaf

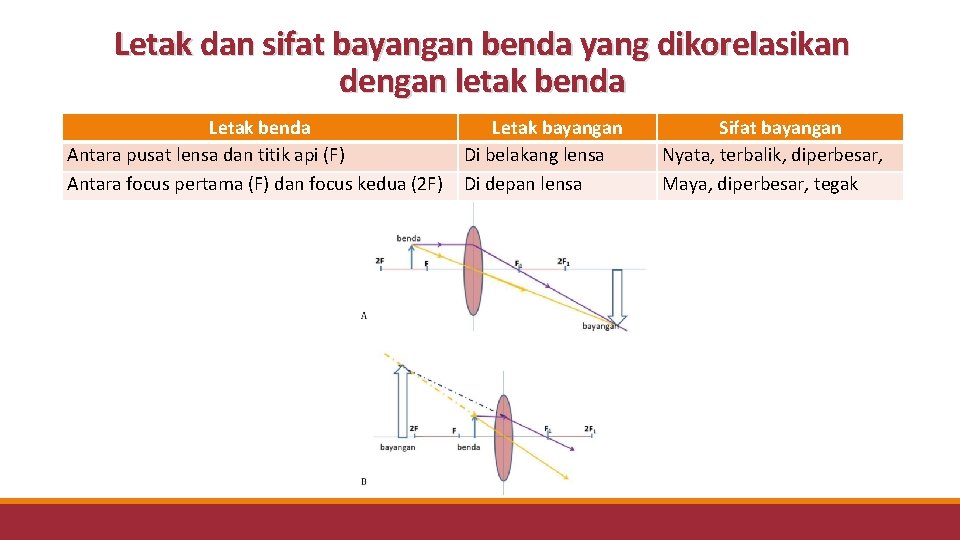

Letak dan sifat bayangan benda yang dikorelasikan dengan letak benda Letak benda Antara pusat lensa dan titik api (F) Antara focus pertama (F) dan focus kedua (2 F) Letak bayangan Di belakang lensa Di depan lensa Sifat bayangan Nyata, terbalik, diperbesar, Maya, diperbesar, tegak
Pembentukan bayangan pada mikroskop majemuk Maya, terbalik, perbesar
2. Bagianbagian mikroskop dan fungsinya
2. Bagian-bagian mikroskop dan fungsinya Lensa okuler – lensa yang dekat dengan mata • Memperbesar obyek 10 x • Nyata, tegak, diperbesar • Sifat bayangan – maya, tegak, diperbesar Tubus • Menghubungkan lensa okuler dan turet • Jalannya cahaya Turet atau rumah prisma • Didalamnya ada cermin • Membelokkan cahaya a b c

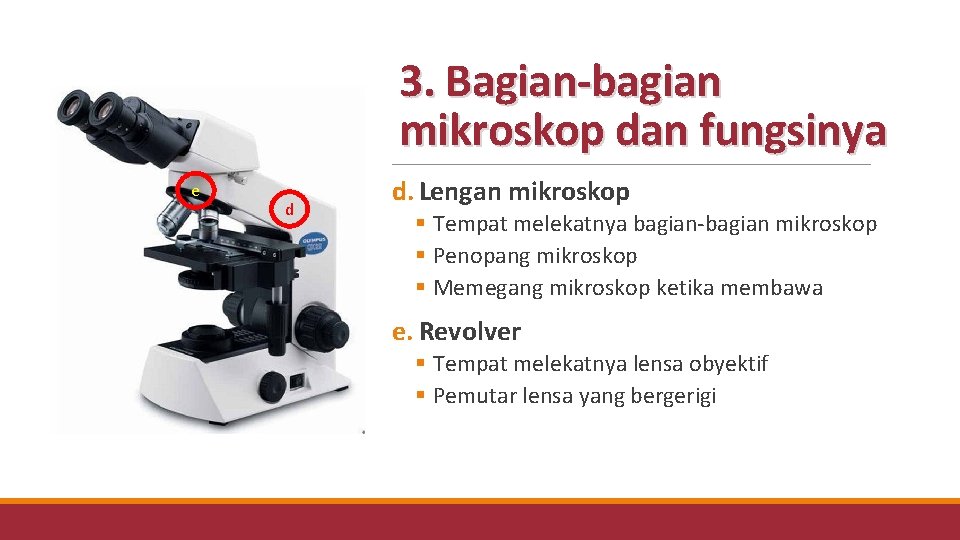

3. Bagian-bagian mikroskop dan fungsinya e d d. Lengan mikroskop § Tempat melekatnya bagian-bagian mikroskop § Penopang mikroskop § Memegang mikroskop ketika membawa e. Revolver § Tempat melekatnya lensa obyektif § Pemutar lensa yang bergerigi
3. Bagian-bagian mikroskop dan fungsinya f. Lensa obyektif § Memperbesar obyek § nyata, terbalik, diperbesar § 4 x (merah), 10 x (kuning), 40 x (biru) dan 100 x (putih) § nyata, terbalik, diperbesar § Perbesaran mikroskop = perbesaran lensa okuler x perbesaran lensa obyektif § 400 x = 10 x 40 f

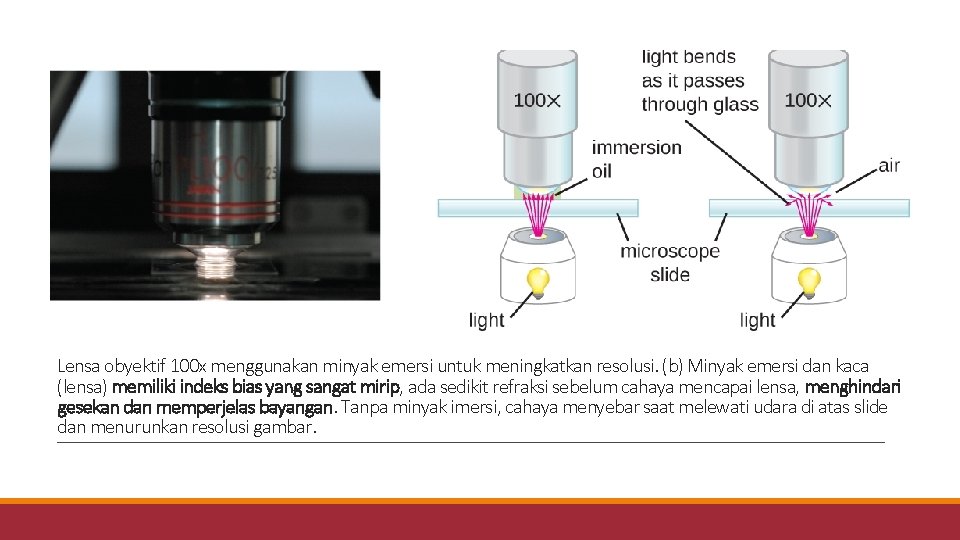

Lensa obyektif 100 x menggunakan minyak emersi untuk meningkatkan resolusi. (b) Minyak emersi dan kaca (lensa) memiliki indeks bias yang sangat mirip, ada sedikit refraksi sebelum cahaya mencapai lensa, menghindari gesekan dan memperjelas bayangan. Tanpa minyak imersi, cahaya menyebar saat melewati udara di atas slide dan menurunkan resolusi gambar.

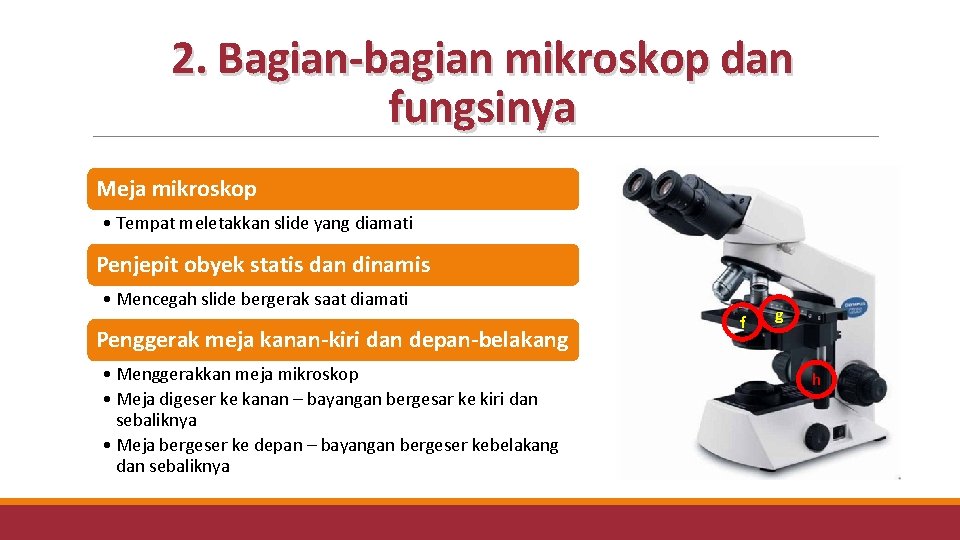

2. Bagian-bagian mikroskop dan fungsinya Meja mikroskop • Tempat meletakkan slide yang diamati Penjepit obyek statis dan dinamis • Mencegah slide bergerak saat diamati Penggerak meja kanan-kiri dan depan-belakang • Menggerakkan meja mikroskop • Meja digeser ke kanan – bayangan bergesar ke kiri dan sebaliknya • Meja bergeser ke depan – bayangan bergeser kebelakang dan sebaliknya f g h

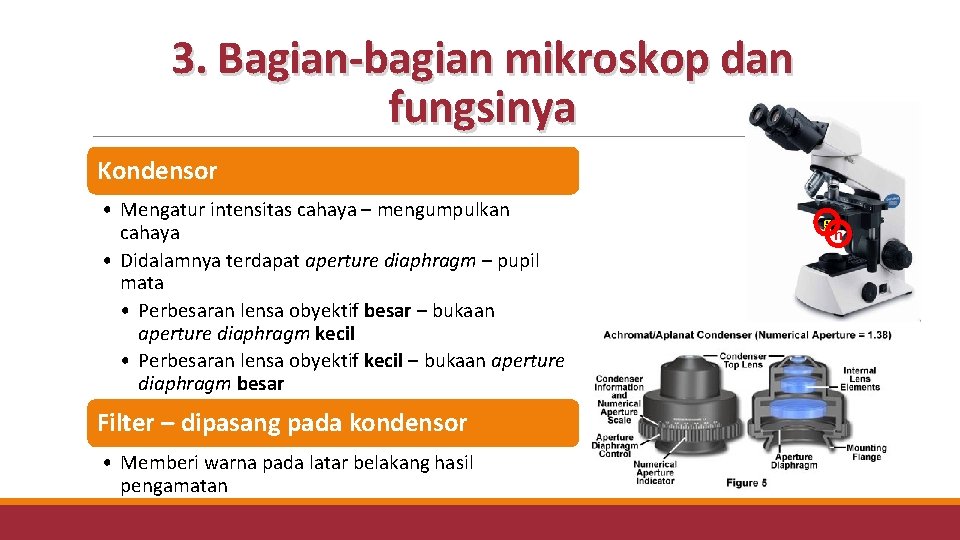

3. Bagian-bagian mikroskop dan fungsinya Kondensor • Mengatur intensitas cahaya – mengumpulkan cahaya • Didalamnya terdapat aperture diaphragm – pupil mata • Perbesaran lensa obyektif besar – bukaan aperture diaphragm kecil • Perbesaran lensa obyektif kecil – bukaan aperture diaphragm besar Filter – dipasang pada kondensor • Memberi warna pada latar belakang hasil pengamatan g h

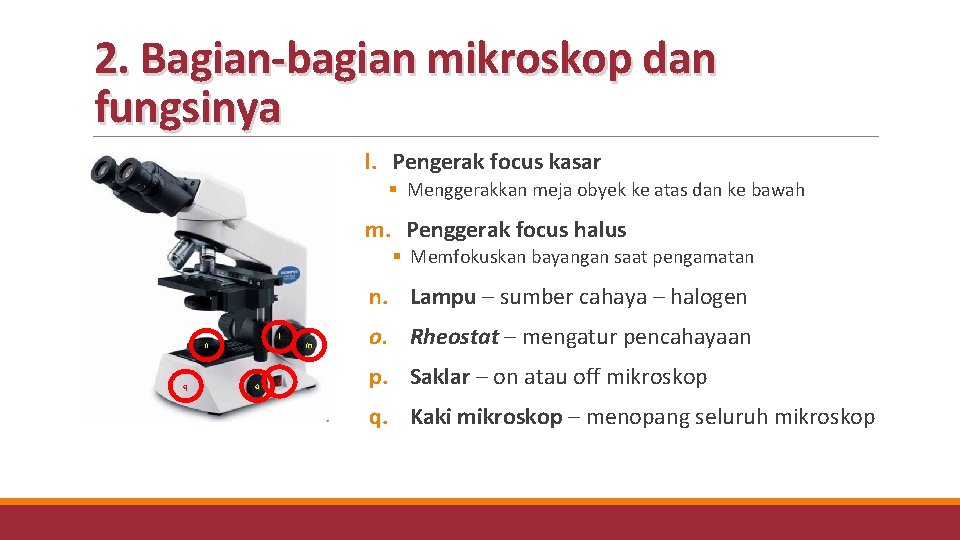

2. Bagian-bagian mikroskop dan fungsinya l. Pengerak focus kasar § Menggerakkan meja obyek ke atas dan ke bawah m. Penggerak focus halus § Memfokuskan bayangan saat pengamatan n. Lampu – sumber cahaya – halogen l n q o p m o. Rheostat – mengatur pencahayaan p. Saklar – on atau off mikroskop q. Kaki mikroskop – menopang seluruh mikroskop
3. Penggunaan Mikroskop • Gunakan kedua tangan untuk membawa mikroskop – satu tangan di lengan mikroskop dan tangan yang lain dibawah kaki mikroskop • Tempatkan mikroskop di meja yang datar dan bersih – hindari meletakkan mikroskop di tepi meja • Hindari menyentuh lensa okuler dan obyektif dengan jari • Periksa colokan listrik sebelum menyalakan mikroskop • Hati-hati meletakkan object glass dan cover slip pada meja obyek – mudah pecah – goresan pemanen pada lensa obyektif • Gunakan perbesaran lensa obyektif paling rendah untuk memfokuskan bayangan pada awal pengamatan
3. Penggunaan Mikroskop • Apabila mikroskop selesai digunakan, maka bersihkan lensa okuler dan obyektif dari residu lengket (noda minyak dan sidik jari) • Turunkan meja obyek dengan setelan paling rendah setelah pemakaian – mencegah pegas tidak kendur • Tutup mikroskop dengan plastic cover agar terhindar dari debu • Simpan mikroskop di tempat (lemari yang sejuk) yang dilengkapi lampu agar terhindar dari jamur – lensa okuler dan obyektif
3. Penggunaan Mikroskop a. Mikroskop dipegang hati-hati dengan dua tangan (HARUS!) § Sebagian besar masalah mikroskop – penanganan yang tidak tepat. § Saat Anda mengambil dan membawa mikroskop, pegang lengan penyangga logam dengan satu tangan dan letakkan tangan yang lain di bagian bawah alas atau kaki mikroskop.
3. Penggunaan Mikroskop b. Pilih tempat yang tepat untuk bekerja dengan mikroskop § Letakkan mikroskop di atas meja yang rata dan bebas dari getaran – mengganggu focus hasil pengamatan (kecil) dan komponen mikroskop (besar). § Letakkan mikroskop pada ruangan yang nyaman bagi pengguna untuk meletakkan kakinya di bawah meja – menggunakan kursi yang dapat disesuaikan ketinggiannya. § Jangan letakkan mikroskop di depan jendela yang terang benderang – letakkan di depan dinding atau jendela yang digelapkan.
4. Perawatan Mikroskop c. Jangan biarkan lensa menyentuh slide § Harga lensa objektif mikroskopis sangat mahal – harus memberi perhatian lebih § Meja obyek harus diturunkan sejauh mungkin dari lensa obyektif - gunakan pengatur fokus kasar dan atau halus untuk menggeser meja ke atas hingga gambar terfokus. § Jangan biarkan lensa menyentuh slide – menyebabkan goresan permanen pada permukaan lensa. § Gunakan pengatur focus halus untuk lensa obyektif pembesaran tinggi (100 x) § Ingatlah untuk beralih ke lensa obyektif terendah setelah penggunaan terakhir dan sebelum penggunaan baru.
4. Perawatan Mikroskop d. Bersihkan lensa obyektif (100 x) segera setelah menggunakan minyak emersi § Lensa obyektif segera dibersihkan setelah digunakan – kerak menyebabkan kerusakan pada lapisan (coating) lensa. § Lensa okuler dan kondensor dapat dilepas untuk dibersihkan – jangan gunakan pelarut organik yang dapat merusak lapisan lensa.

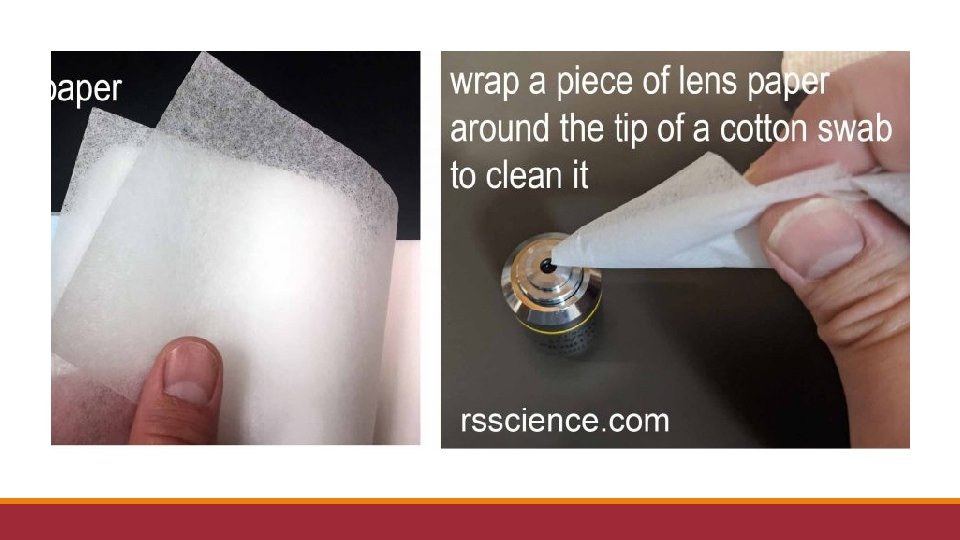

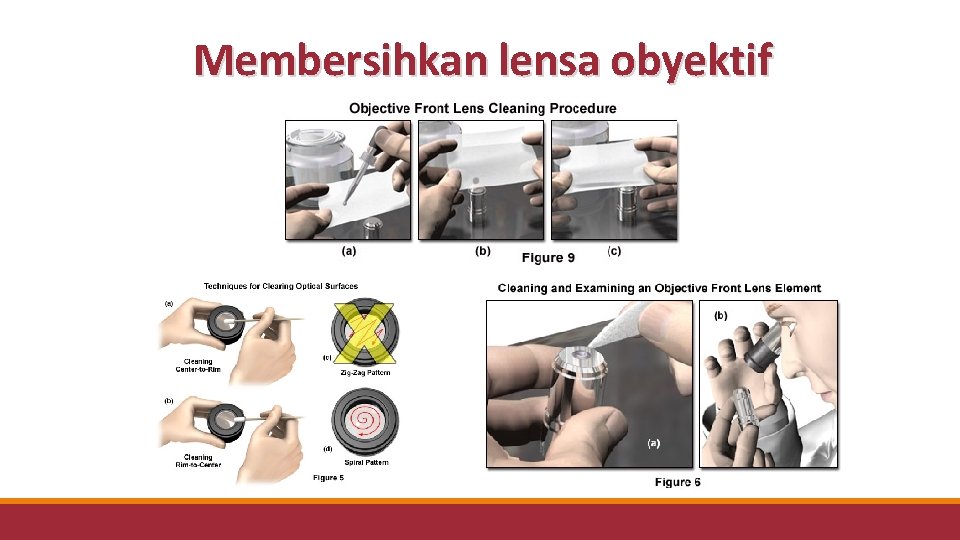

e. Gunakan hanya kertas lensa khusus untuk membersihkan lensa 4. Perawatan Mikroskop § Lensa mikroskop mudah tergores dan harus dirawat dengan sangat hati-hati. § Air blower (peniup udara – dapat ditemukan di kit pembersih kamera) – menghilangkan debu tanpa menyentuh lensa. § Lens paper (kertas lensa) - residu lengket (seperti noda minyak atau sidik jari) dapat menggores kaca jika dibiarkan terlalu lama § Lens paper dibasahi dengan aquadest atau larutan pembersih lensa dan diusap dengan lembut menggunakan gerakan melingkar dari tengah ke tepi. § Cotton bud yang dibungkus lens paper § Jangan pernah membersihkan lensa dengan alkohol, tissue biasa, kertas pembersih, kertas toilet, kapas atau handuk tangan – dapat menggores permukaan lensa.
Membersihkan lensa obyektif

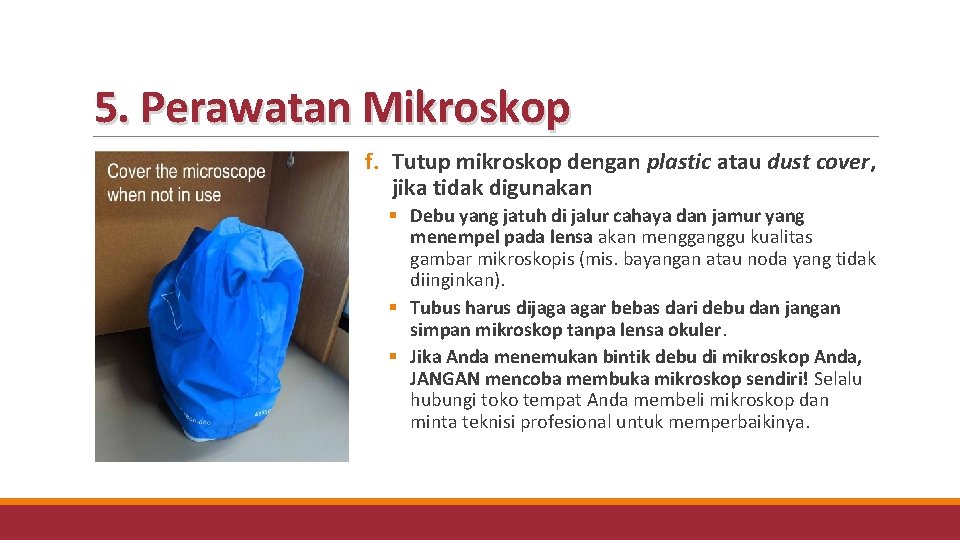

5. Perawatan Mikroskop f. Tutup mikroskop dengan plastic atau dust cover, jika tidak digunakan § Debu yang jatuh di jalur cahaya dan jamur yang menempel pada lensa akan mengganggu kualitas gambar mikroskopis (mis. bayangan atau noda yang tidak diinginkan). § Tubus harus dijaga agar bebas dari debu dan jangan simpan mikroskop tanpa lensa okuler. § Jika Anda menemukan bintik debu di mikroskop Anda, JANGAN mencoba membuka mikroskop sendiri! Selalu hubungi toko tempat Anda membeli mikroskop dan minta teknisi profesional untuk memperbaikinya.

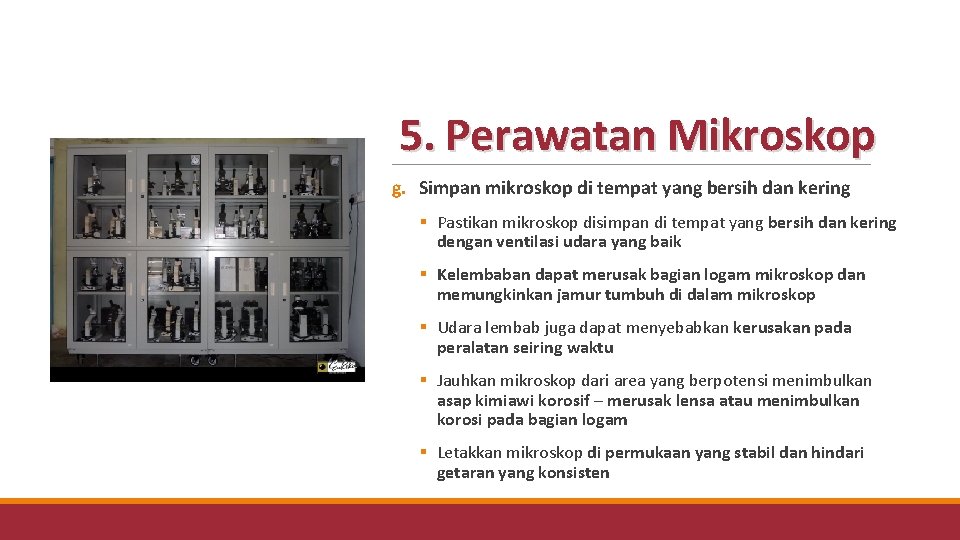

5. Perawatan Mikroskop g. Simpan mikroskop di tempat yang bersih dan kering § Pastikan mikroskop disimpan di tempat yang bersih dan kering dengan ventilasi udara yang baik § Kelembaban dapat merusak bagian logam mikroskop dan memungkinkan jamur tumbuh di dalam mikroskop § Udara lembab juga dapat menyebabkan kerusakan pada peralatan seiring waktu § Jauhkan mikroskop dari area yang berpotensi menimbulkan asap kimiawi korosif – merusak lensa atau menimbulkan korosi pada bagian logam § Letakkan mikroskop di permukaan yang stabil dan hindari getaran yang konsisten
5. Perawatan Mikroskop h. Jaga bohlam (lampu) mikroskop – halogen § Setelah menggunakan mikroskop, matikan iluminator dan tunggu hingga dingin sebelum memasang penutup debu § Membiarkan bohlam menjadi dingin akan memperpanjang masa pakainya dan menghindari biaya penggantian yang mahal § Jangan menyalakan mikroskop saat menggunakan intensitas cahaya penuh (bohlam akan terlalu panas dan meledak) § Jangan pernah menyentuh bohlam dengan jari (minyak tubuh akan merusak bohlam) § Gunakan tisu jika Anda perlu memegang bohlam § Jika mikroskop tidak segera digunakan, maka kabel daya mikroskop untuk melindungi dari lonjakan listrik

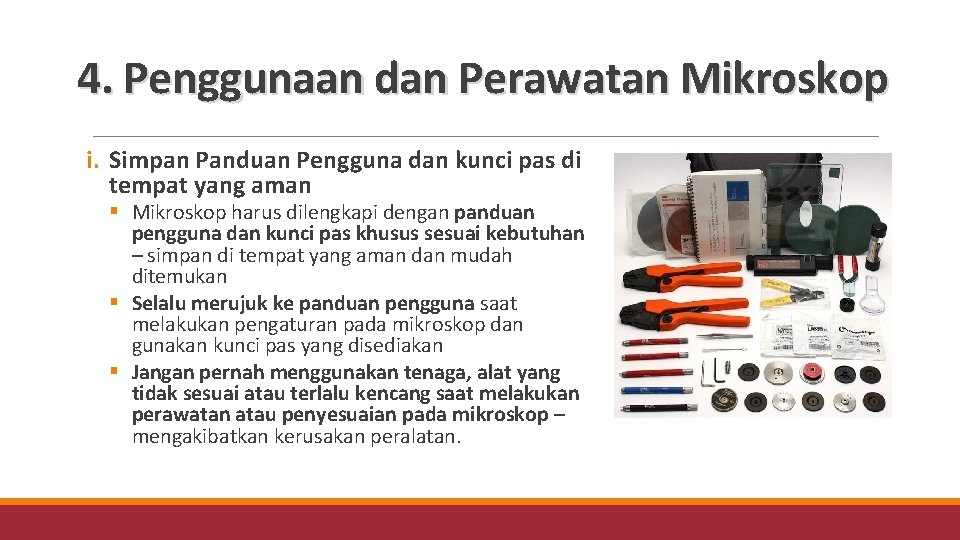

4. Penggunaan dan Perawatan Mikroskop i. Simpan Panduan Pengguna dan kunci pas di tempat yang aman § Mikroskop harus dilengkapi dengan panduan pengguna dan kunci pas khusus sesuai kebutuhan – simpan di tempat yang aman dan mudah ditemukan § Selalu merujuk ke panduan pengguna saat melakukan pengaturan pada mikroskop dan gunakan kunci pas yang disediakan § Jangan pernah menggunakan tenaga, alat yang tidak sesuai atau terlalu kencang saat melakukan perawatan atau penyesuaian pada mikroskop – mengakibatkan kerusakan peralatan.

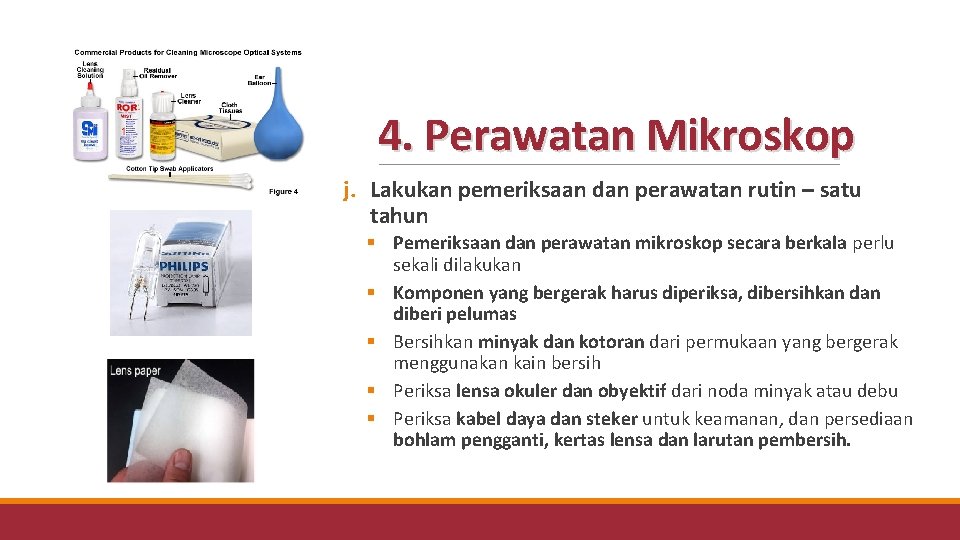

4. Perawatan Mikroskop j. Lakukan pemeriksaan dan perawatan rutin – satu tahun § Pemeriksaan dan perawatan mikroskop secara berkala perlu sekali dilakukan § Komponen yang bergerak harus diperiksa, dibersihkan diberi pelumas § Bersihkan minyak dan kotoran dari permukaan yang bergerak menggunakan kain bersih § Periksa lensa okuler dan obyektif dari noda minyak atau debu § Periksa kabel daya dan steker untuk keamanan, dan persediaan bohlam pengganti, kertas lensa dan larutan pembersih.

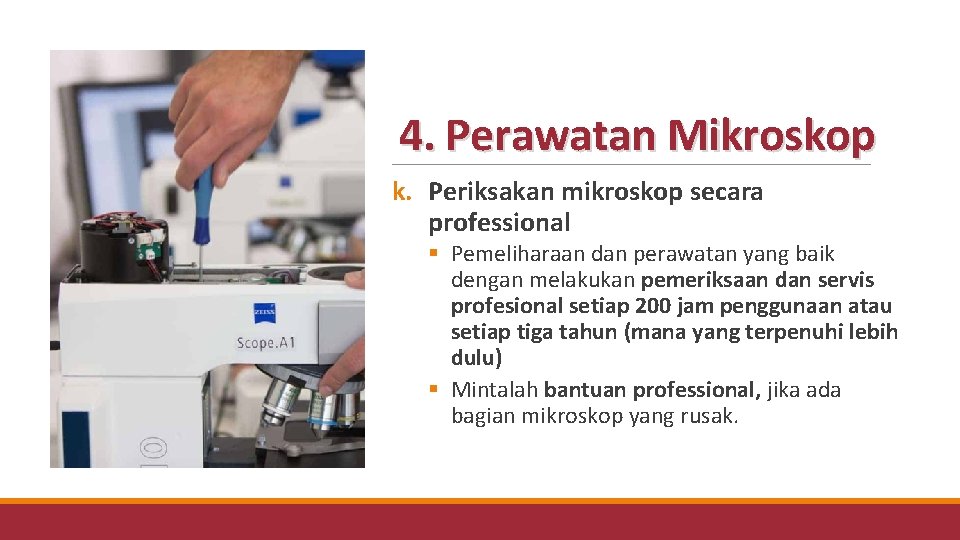

4. Perawatan Mikroskop k. Periksakan mikroskop secara professional § Pemeliharaan dan perawatan yang baik dengan melakukan pemeriksaan dan servis profesional setiap 200 jam penggunaan atau setiap tiga tahun (mana yang terpenuhi lebih dulu) § Mintalah bantuan professional, jika ada bagian mikroskop yang rusak.
4. Perawatan Mikroskop l. Pastikan semua pengguna memahami prosedur penggunaan mikroskop § Pengguna mikroskop – multiple user § Pengguna baru harus didampingi petugas laboratorium atau asisten § Pasang prosedur penggunaan mikroskop di dalam laboratorium yang mudah terlihat § Ada petugas khusus yang bertanggung memeriksa dan merawat mikroskop

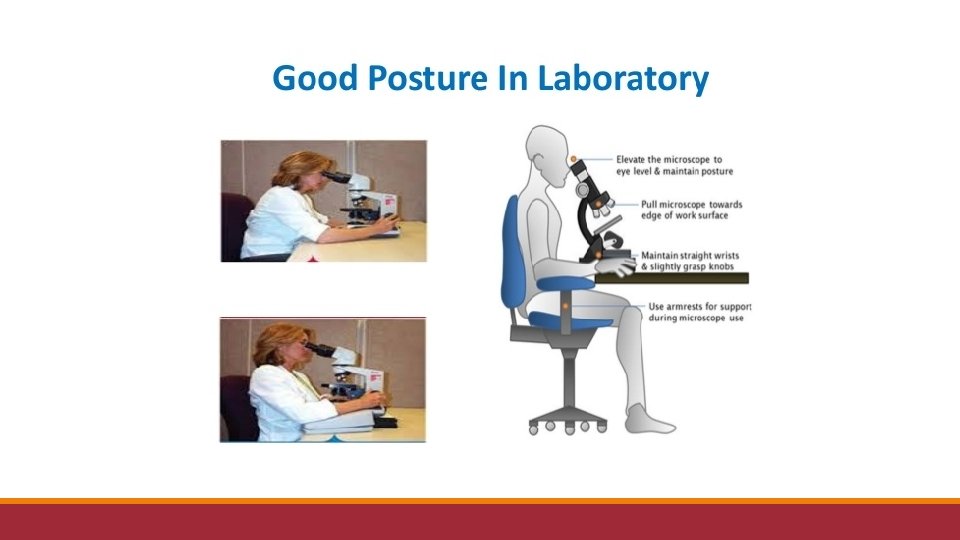

m. Keselamatan pertama – safety first 4. Perawatan Mikroskop § Melindungi diri sendiri saat menggunakan mikroskop – jas laboratorium § Hati-hati dengan slide dan penutupnya - terbuat dari kaca dan jika pecah, pengguna akan terluka dan berdarah. § Sumber daya dan sambungan listrik ke mikroskop harus diamankan distabilkan serta tidak membuat pengguna berisiko tersengat listrik § Pencegahan kerusakan pada mata akibat paparan lampu halogen intensitas cahaya tinggi § Mikroskop harus digunakan secara ergonomis untuk mencegah ketegangan pada punggung dan leher.
