Materi 11 Pengolahan Citra Digital Morphology Citra Biner

Materi 11 Pengolahan Citra Digital Morphology Citra Biner

MORPHOLOGY CITRA BINER • Pemrosesan citra yang merubah bentuk/struktur objek dalam citra • 3 dasar operasi: dilasi, erosi, penulangan • Dilasi: objek tumbuh/membesar dalam ekstensi spasial • Erosi: objek terkikis secara uniform • Penulangan: objek terkikis sampai menjadi kerangka 2

Contoh Numerik Citra Biner 0 0 0 0 0 255 255 255 255 0 0 0 0 0 0 0 3

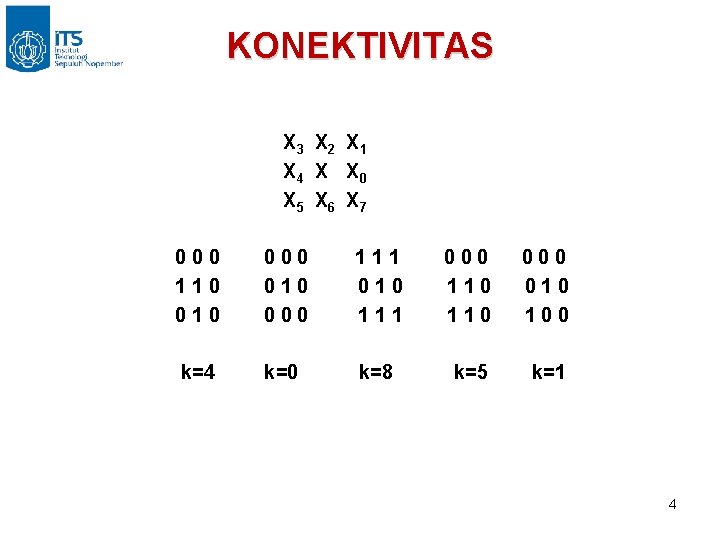

KONEKTIVITAS X 3 X 2 X 1 X 4 X X 0 X 5 X 6 X 7 000 110 000 010 000 111 010 111 000 110 000 010 100 k=4 k=0 k=8 k=5 k=1 4

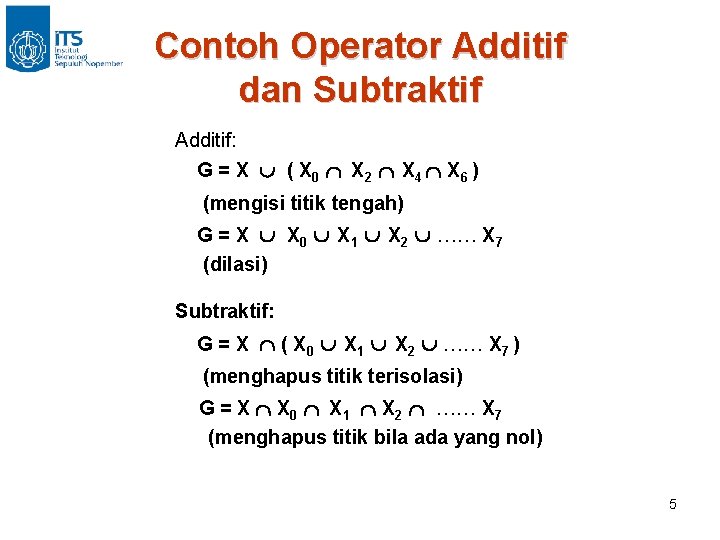

Contoh Operator Additif dan Subtraktif Additif: G = X ( X 0 X 2 X 4 X 6 ) (mengisi titik tengah) G = X X 0 X 1 X 2 …… X 7 (dilasi) Subtraktif: G = X ( X 0 X 1 X 2 …… X 7 ) (menghapus titik terisolasi) G = X X 0 X 1 X 2 …… X 7 (menghapus titik bila ada yang nol) 5

Teori Dasar Himpunan 6

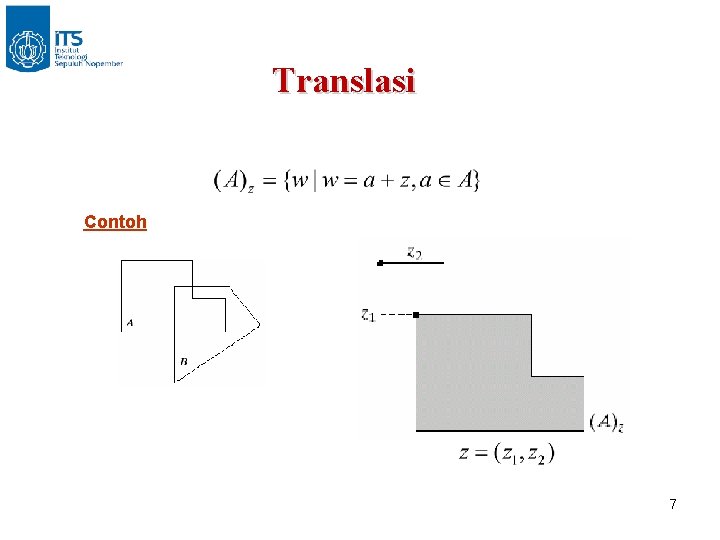

Translasi Contoh 7

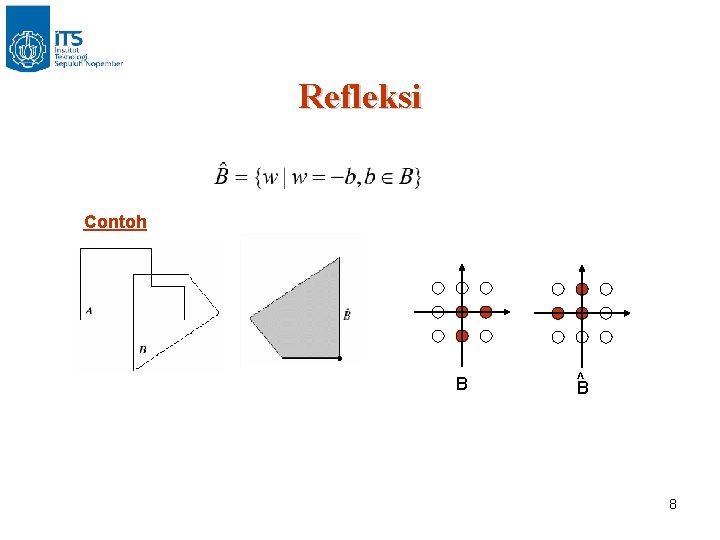

Refleksi Contoh B ^ B 8

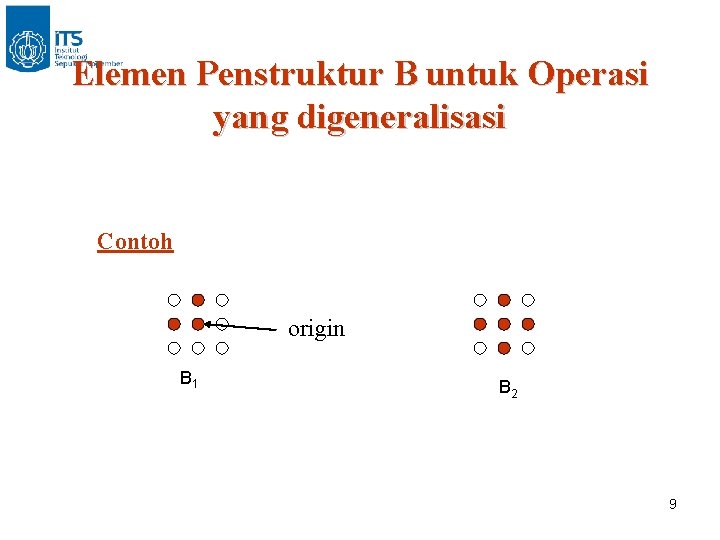

Elemen Penstruktur B untuk Operasi yang digeneralisasi Contoh origin B 1 B 2 9

Dilasi or Contoh: X Y mask B 10

Contoh dilasi karakter cetak 11

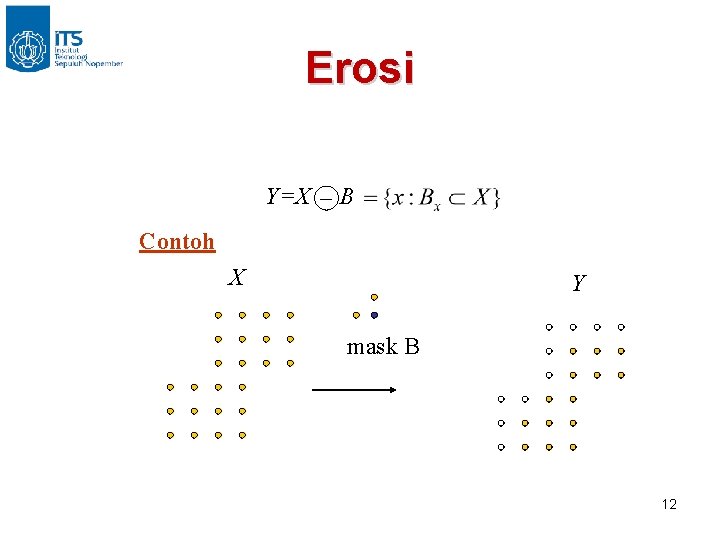

Erosi Y=X _ B Contoh X Y mask B 12

Contoh erosi citra biner 13

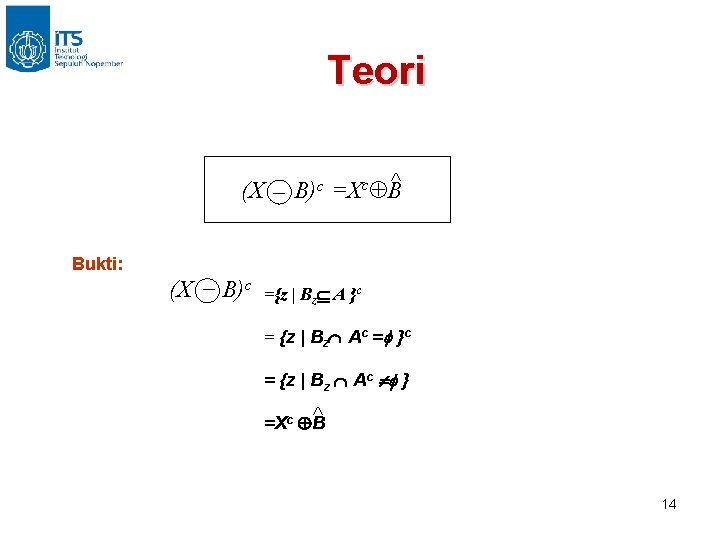

Teori (X _ B)c =Xc B^ Bukti: (X _ B)c ={z | Bz A }c = {z | Bz Ac = }c = {z | Bz Ac } ^ =Xc B 14

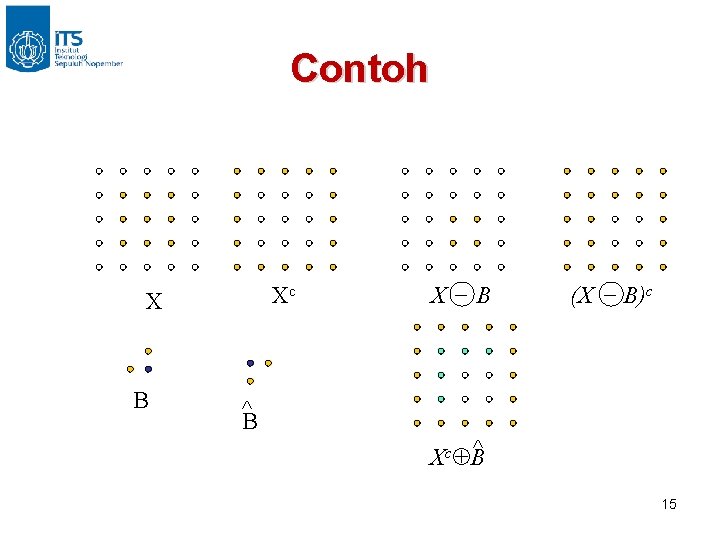

Contoh Xc X B X_B (X _ B)c ^B Xc B^ 15

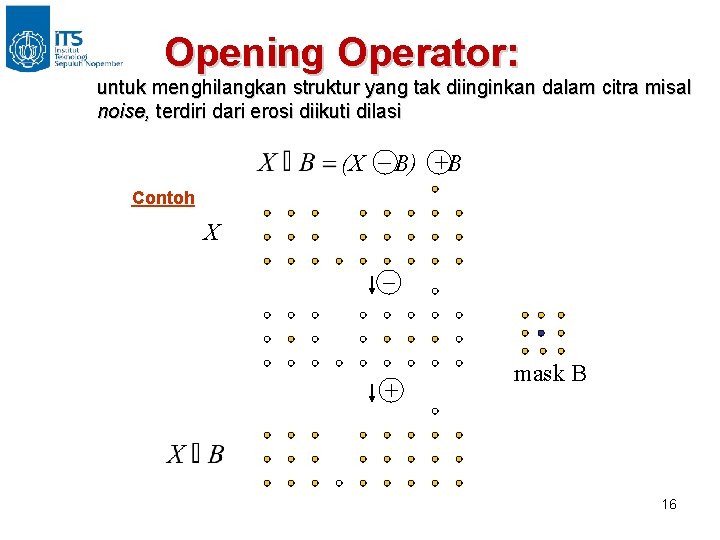

Opening Operator: untuk menghilangkan struktur yang tak diinginkan dalam citra misal noise, terdiri dari erosi diikuti dilasi (X _ B) +B Contoh X _ + mask B 16

Interpretasi Geometrisnya 17

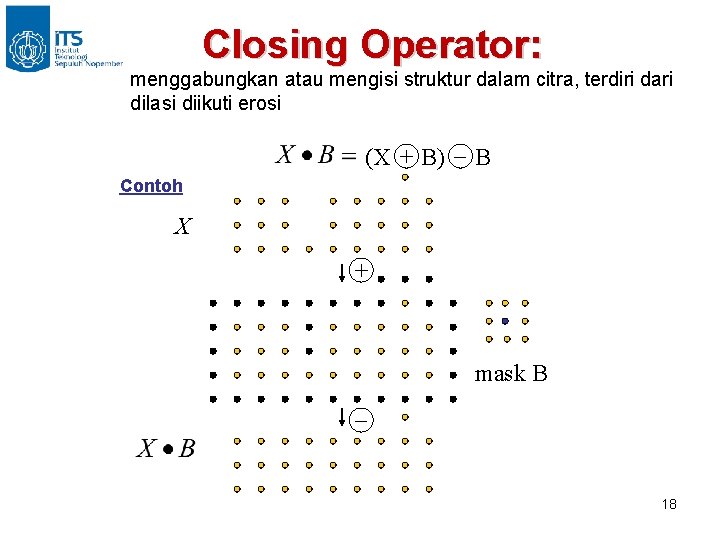

Closing Operator: menggabungkan atau mengisi struktur dalam citra, terdiri dari dilasi diikuti erosi _ (X + B) B Contoh X + mask B _ 18

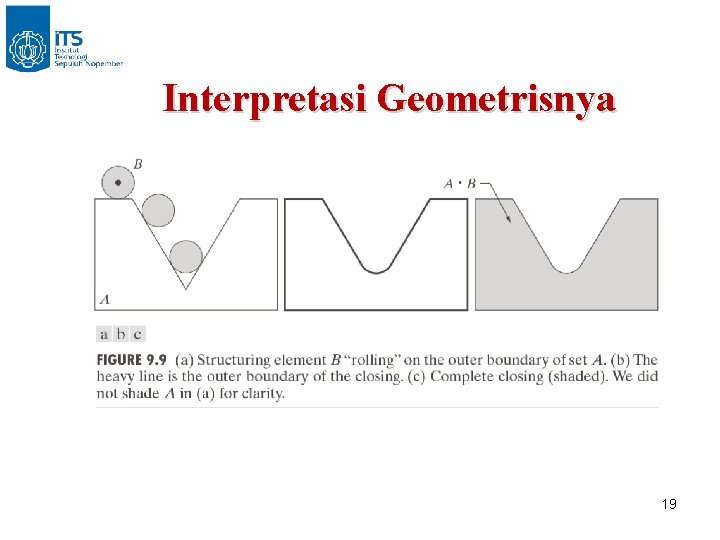

Interpretasi Geometrisnya 19

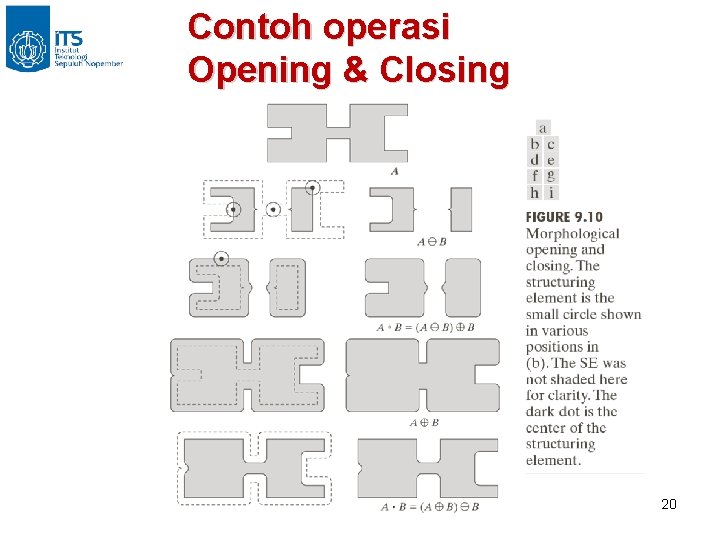

Contoh operasi Opening & Closing 20

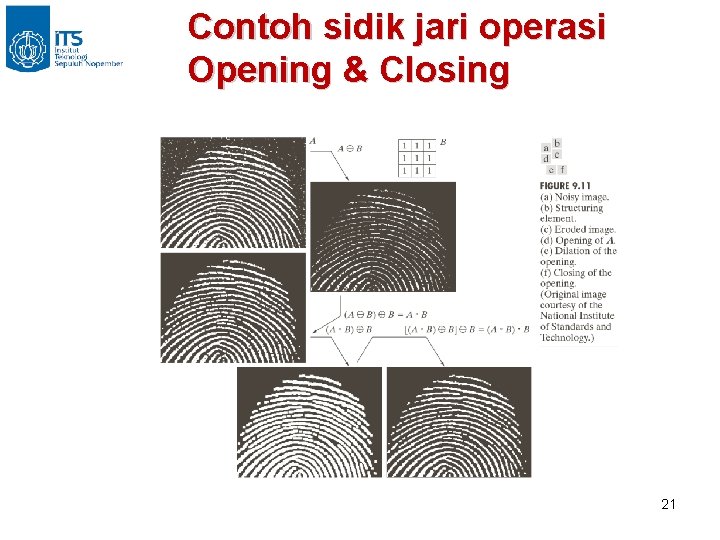

Contoh sidik jari operasi Opening & Closing 21

22

23

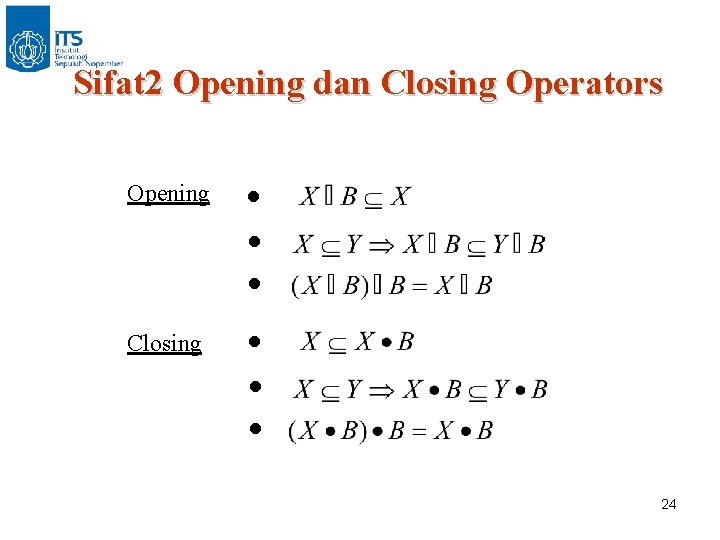

Sifat 2 Opening dan Closing Operators Opening ● ● ● Closing ● ● ● 24

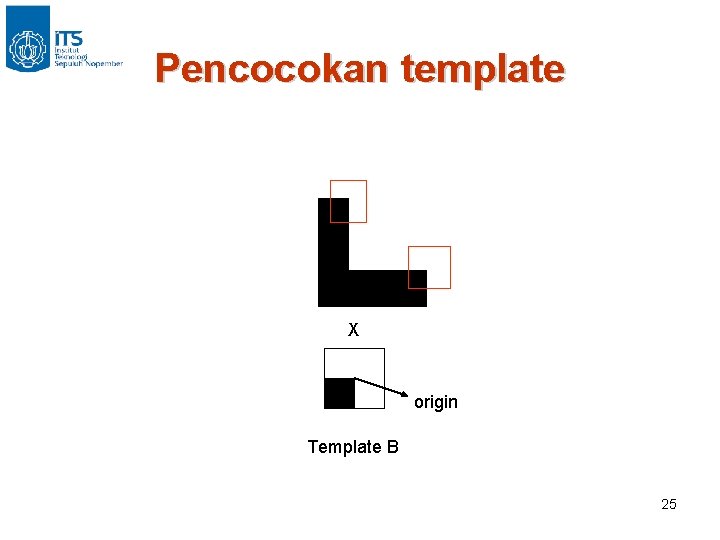

Pencocokan template X origin Template B 25

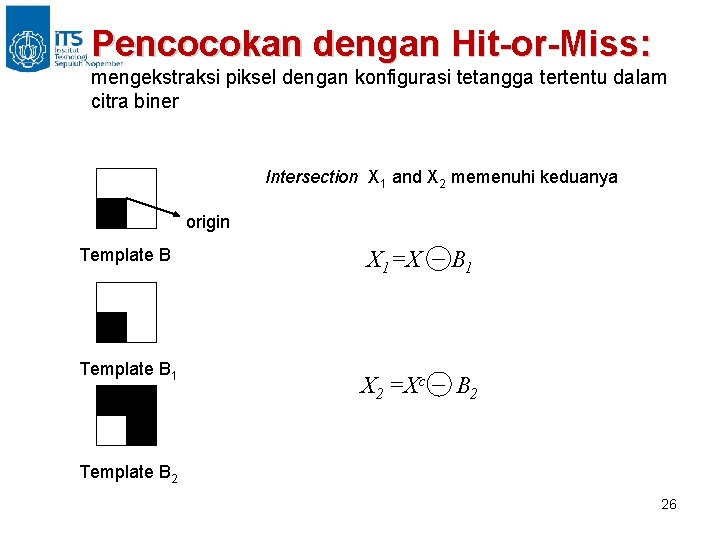

Pencocokan dengan Hit-or-Miss: mengekstraksi piksel dengan konfigurasi tetangga tertentu dalam citra biner Intersection X 1 and X 2 memenuhi keduanya origin Template B 1 X 1=X _ B 1 X 2 =Xc _ B 2 Template B 2 26

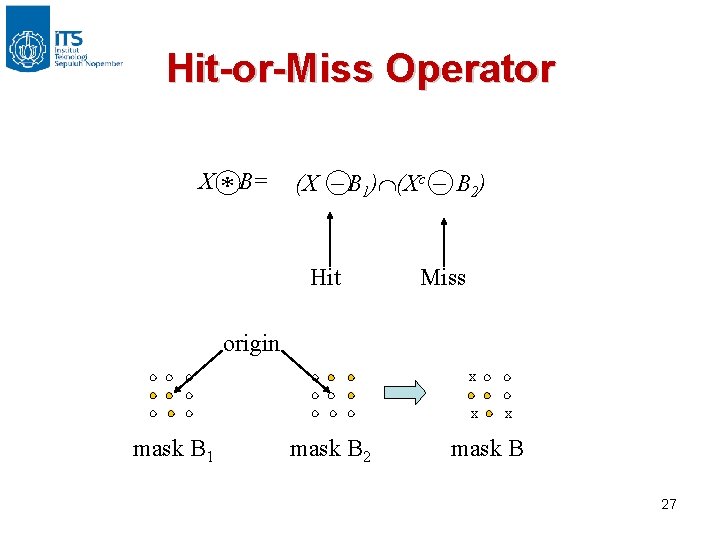

Hit-or-Miss Operator X * B= (X _ B 1) (Xc _ B 2) Hit Miss origin x x mask B 1 mask B 2 x mask B 27

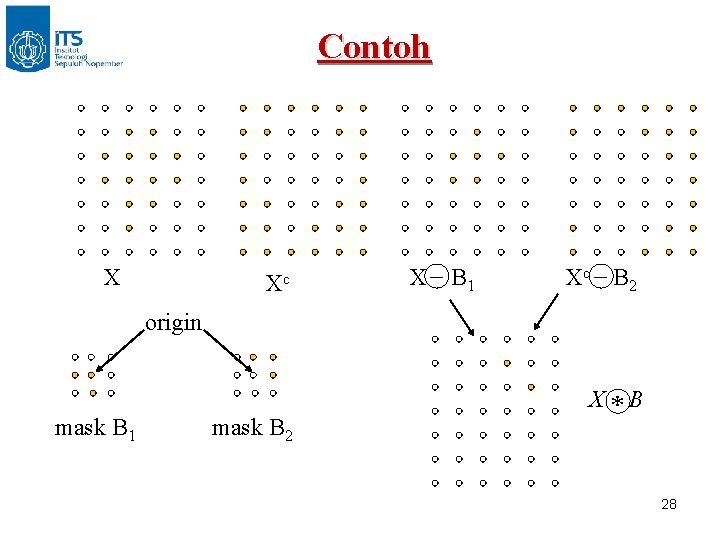

Contoh X Xc X _ B 1 Xc _ B 2 origin mask B 1 mask B 2 X*B 28

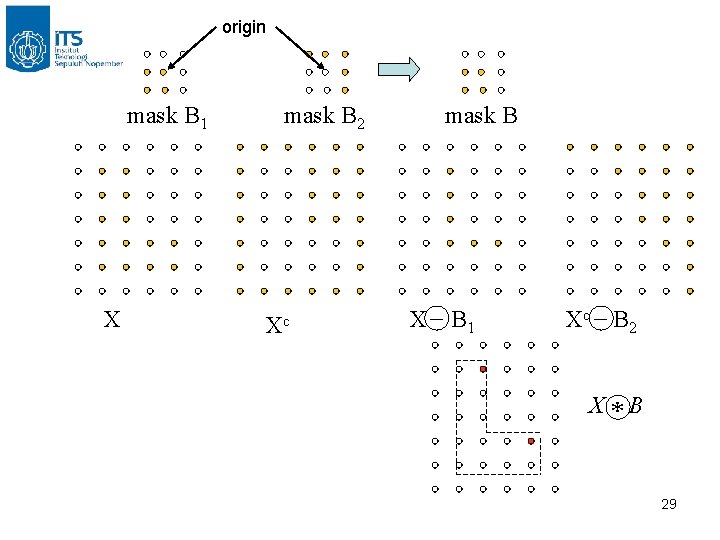

origin mask B 1 X mask B 2 Xc mask B X _ B 1 Xc _ B 2 X*B 29

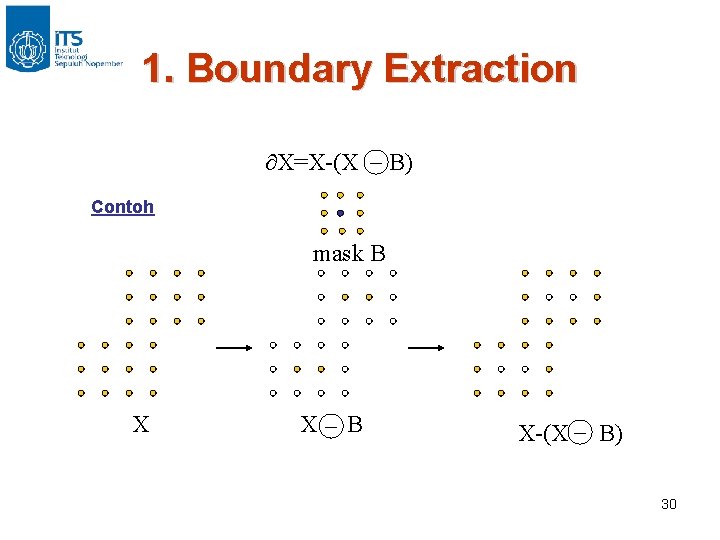

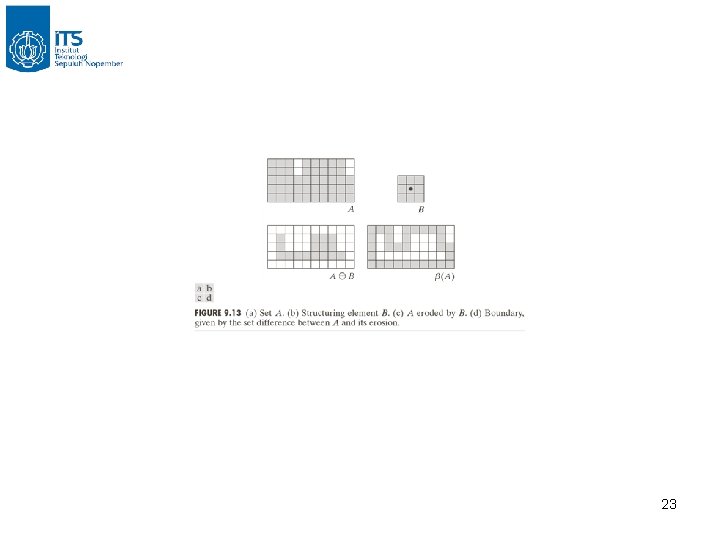

1. Boundary Extraction X=X-(X _ B) Contoh mask B X X_ B X-(X _ B) 30

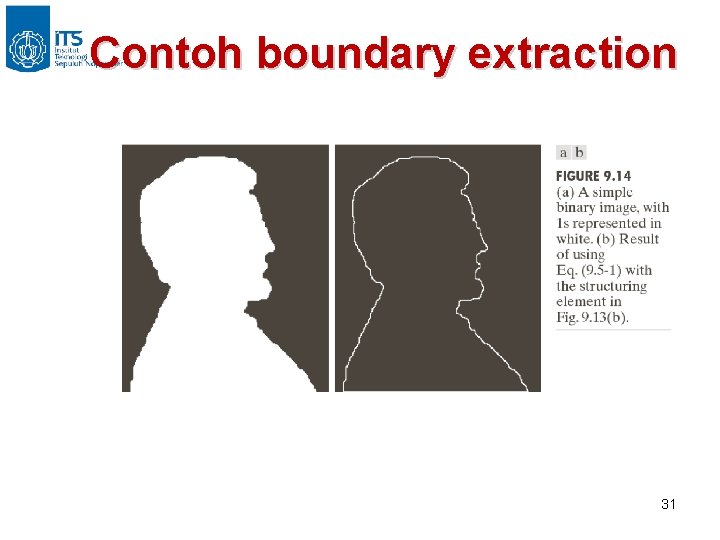

Contoh boundary extraction 31

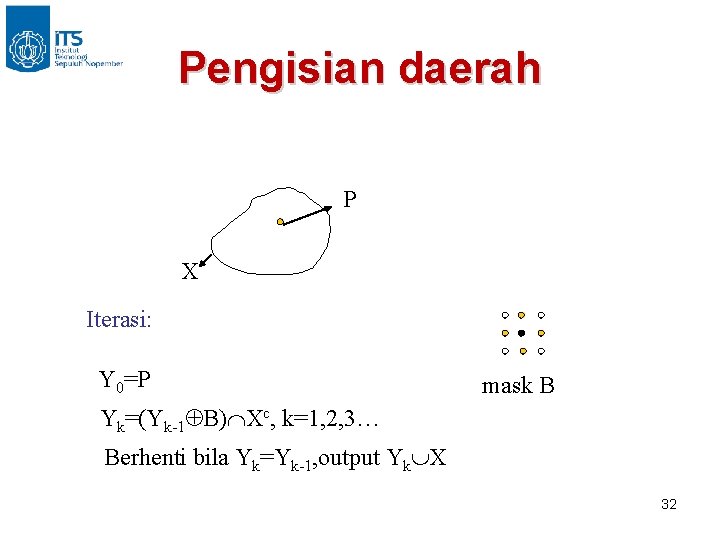

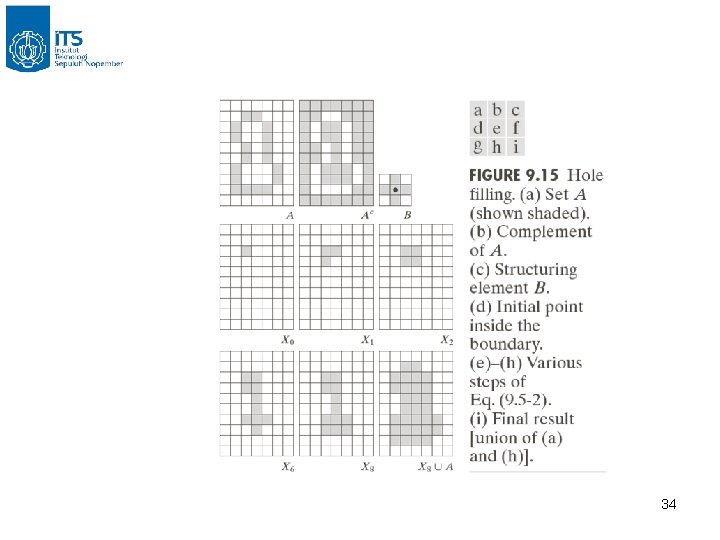

Pengisian daerah P X Iterasi: Y 0=P mask B Yk=(Yk-1 B) Xc, k=1, 2, 3… Berhenti bila Yk=Yk-1, output Yk X 32

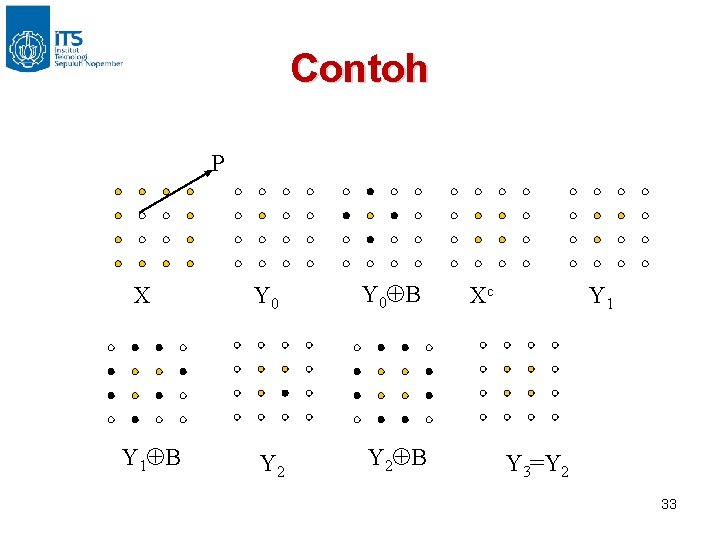

Contoh P X Y 1 B Y 0 B Y 2 B Xc Y 1 Y 3=Y 2 33

34

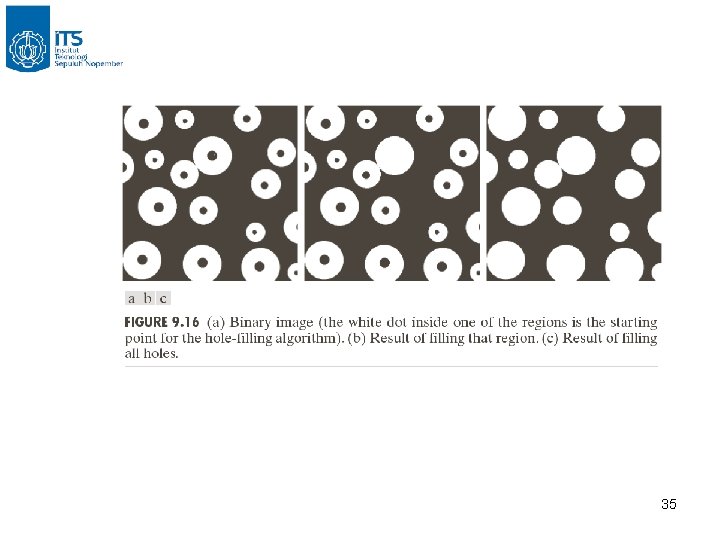

35

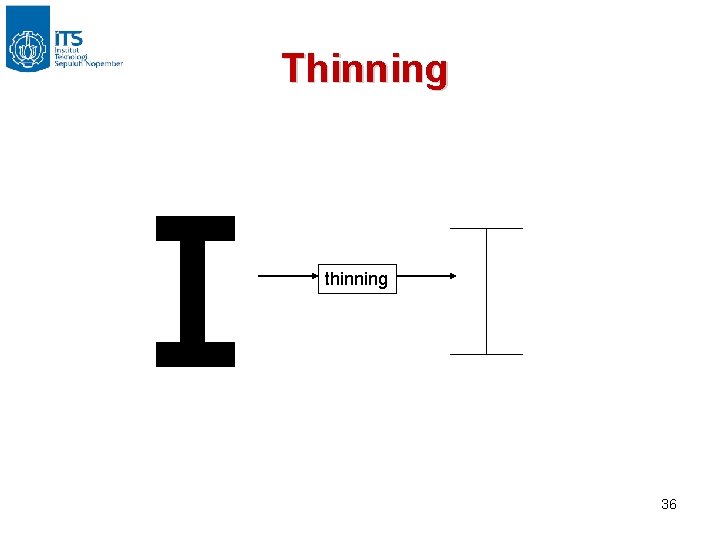

Thinning thinning 36

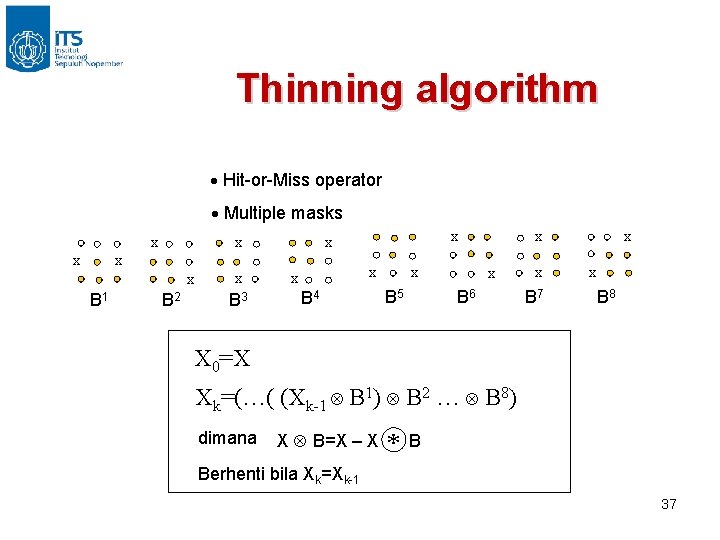

Thinning algorithm Hit-or-Miss operator Multiple masks x x x B 1 B 2 x B 3 x x B 4 x B 5 x x B 6 x B 7 x x B 8 X 0=X Xk=(…( (Xk-1 B 1) B 2 … B 8) dimana X B=X – X * B Berhenti bila Xk=Xk-1 37

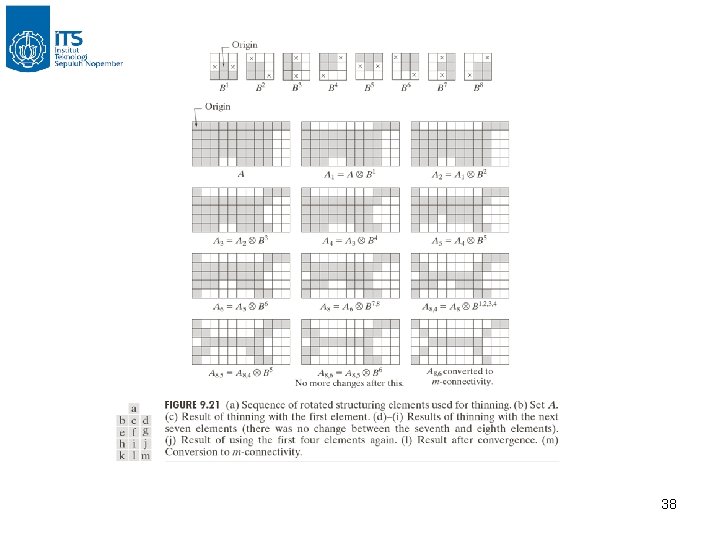

38

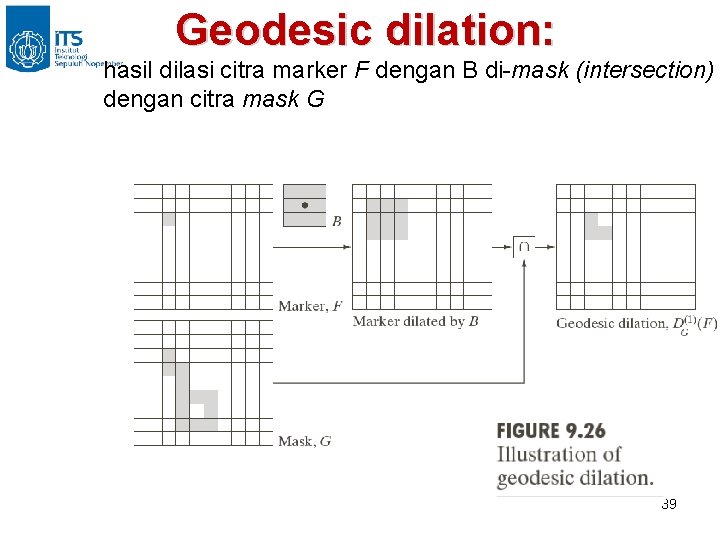

Geodesic dilation: hasil dilasi citra marker F dengan B di-mask (intersection) dengan citra mask G 39

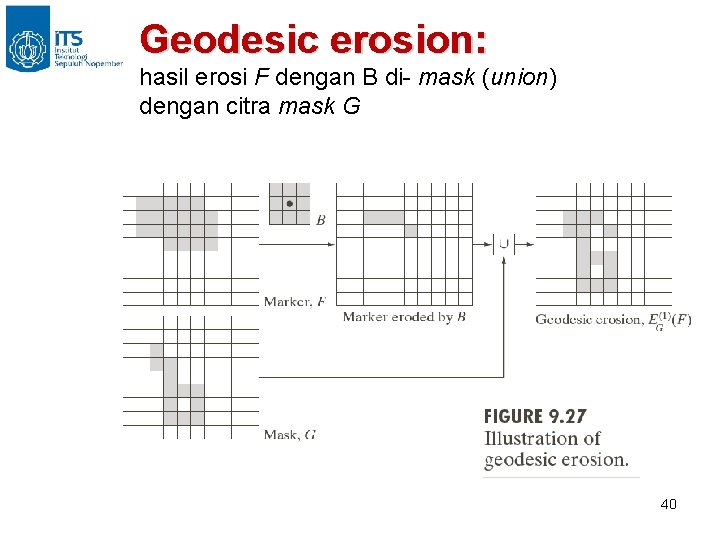

Geodesic erosion: hasil erosi F dengan B di- mask (union) dengan citra mask G 40

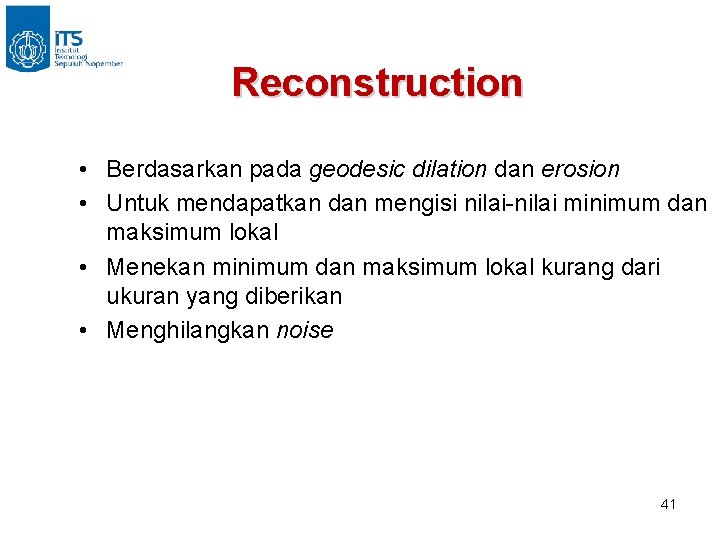

Reconstruction • Berdasarkan pada geodesic dilation dan erosion • Untuk mendapatkan dan mengisi nilai-nilai minimum dan maksimum lokal • Menekan minimum dan maksimum lokal kurang dari ukuran yang diberikan • Menghilangkan noise 41

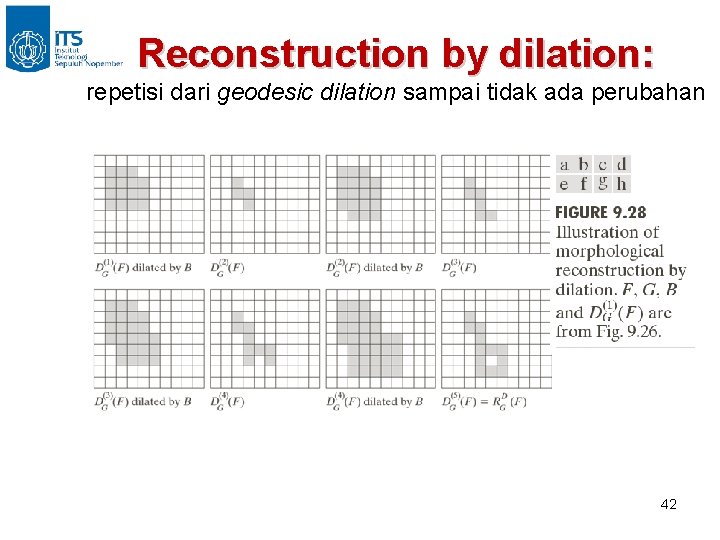

Reconstruction by dilation: repetisi dari geodesic dilation sampai tidak ada perubahan 42

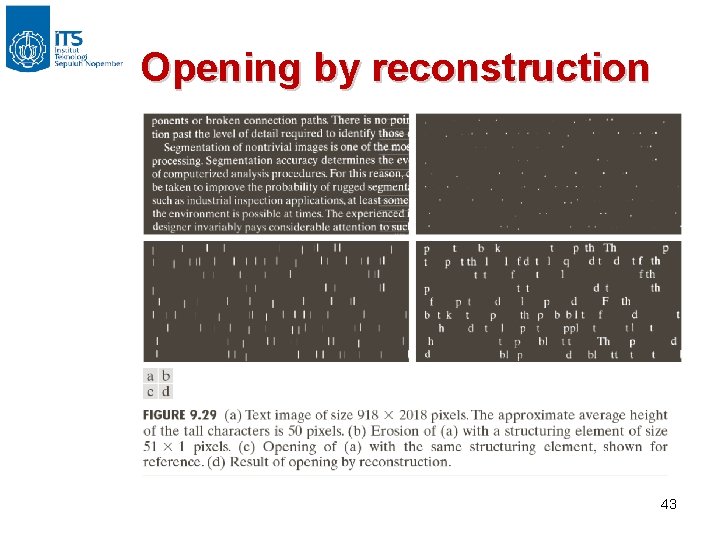

Opening by reconstruction 43

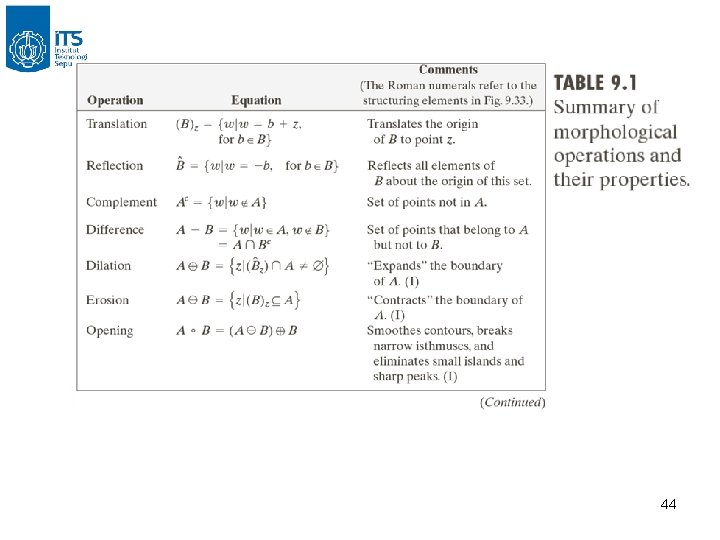

44

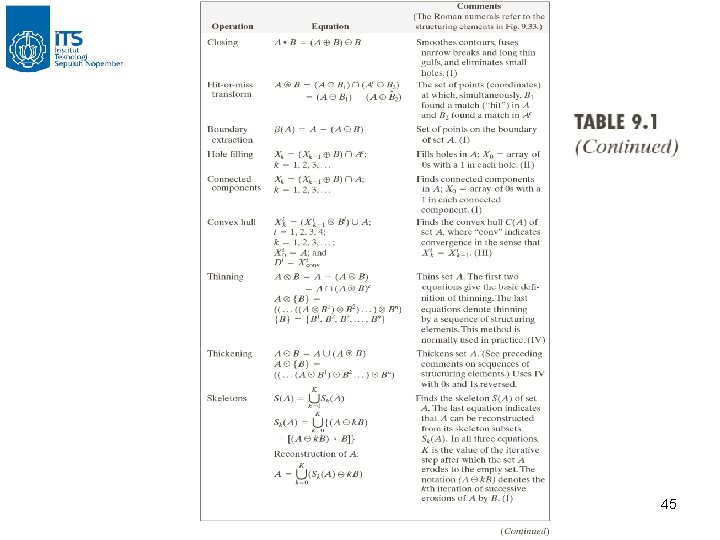

45

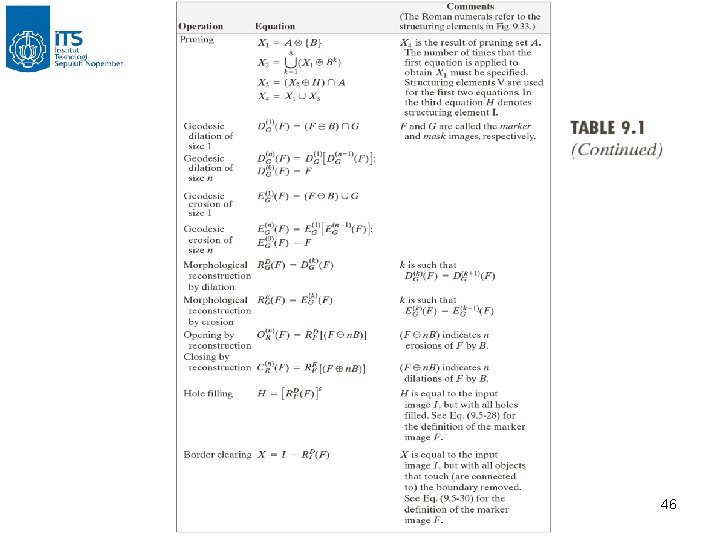

46

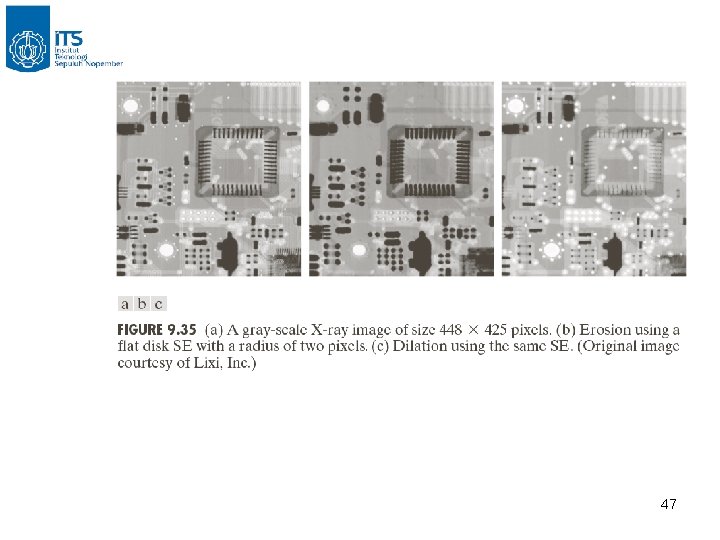

47

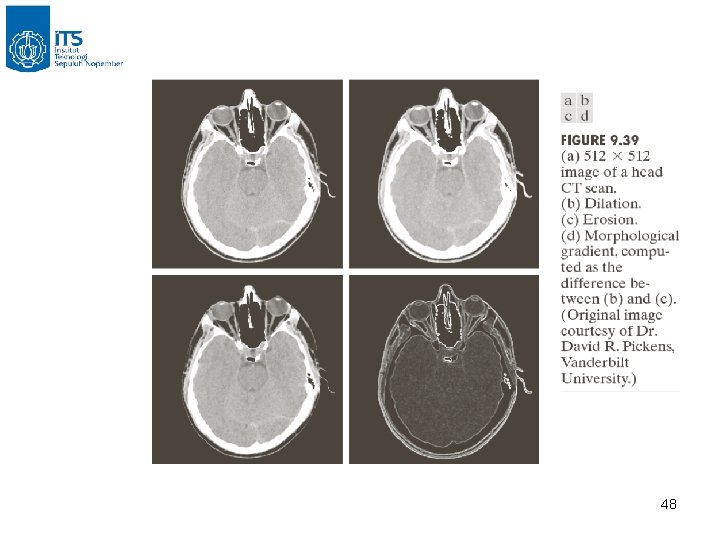

48

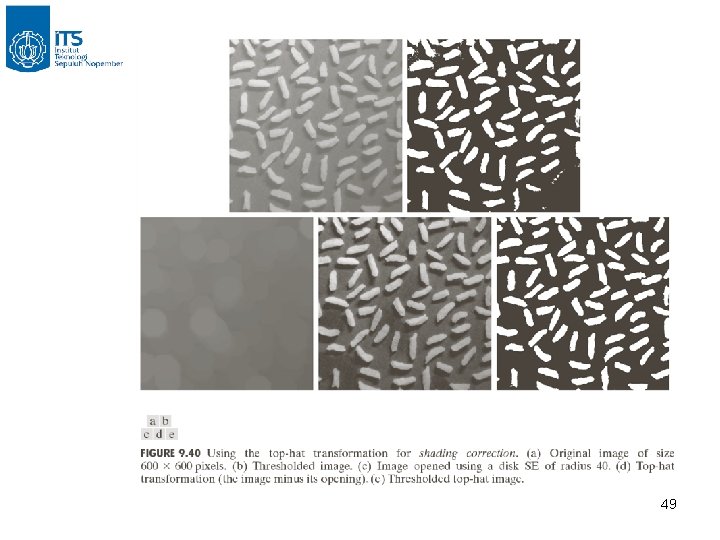

49

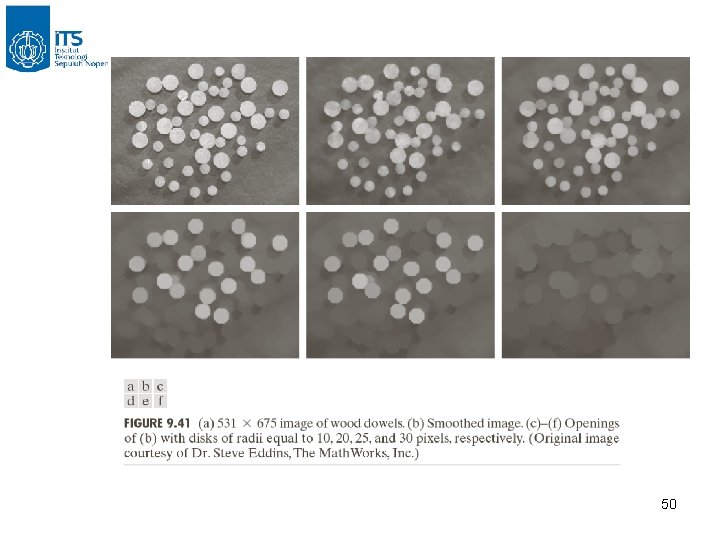

50

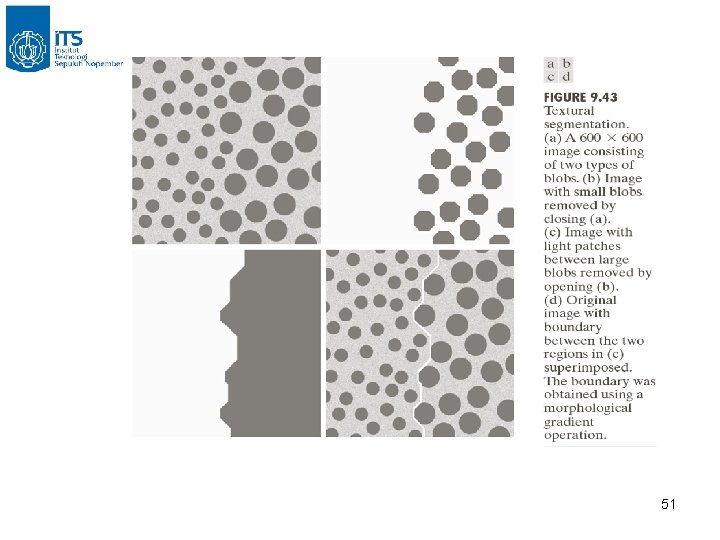

51

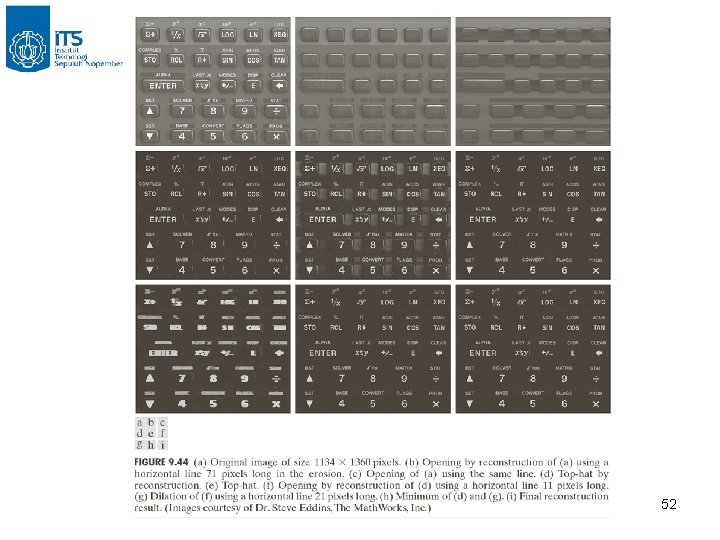

52

TERIMA KASIH
