Materi 02a Pengolahan Citra Digital Perbaikan Citra pada

Materi 02(a) Pengolahan Citra Digital Perbaikan Citra pada Domain Spasial (1) 1

Tujuan • Memberikan pemahaman kepada mahasiswa mengenai berbagai teknik perbaikan citra pada domain spasial, antara lain : – Transformasi negatif/identitas, log/inverse log, pangkat/akar – Transformasi linier sepotong-sepotong untuk “contrast stretching” – Gray-level slicing – Bit-plane slicing – Histogram Equalization – Penggunaan nilai statistik dari histogram 2

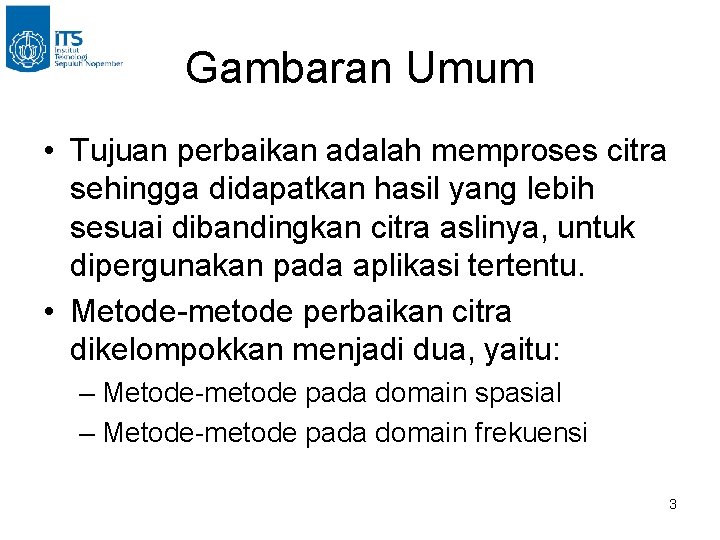

Gambaran Umum • Tujuan perbaikan adalah memproses citra sehingga didapatkan hasil yang lebih sesuai dibandingkan citra aslinya, untuk dipergunakan pada aplikasi tertentu. • Metode-metode perbaikan citra dikelompokkan menjadi dua, yaitu: – Metode-metode pada domain spasial – Metode-metode pada domain frekuensi 3

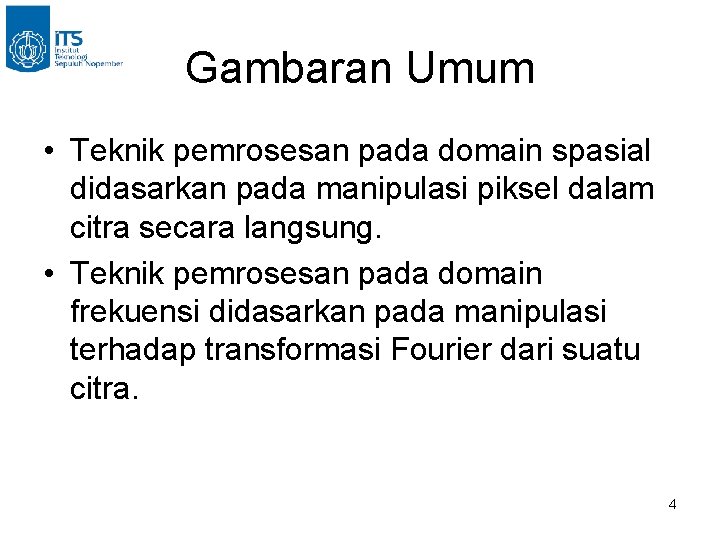

Gambaran Umum • Teknik pemrosesan pada domain spasial didasarkan pada manipulasi piksel dalam citra secara langsung. • Teknik pemrosesan pada domain frekuensi didasarkan pada manipulasi terhadap transformasi Fourier dari suatu citra. 4

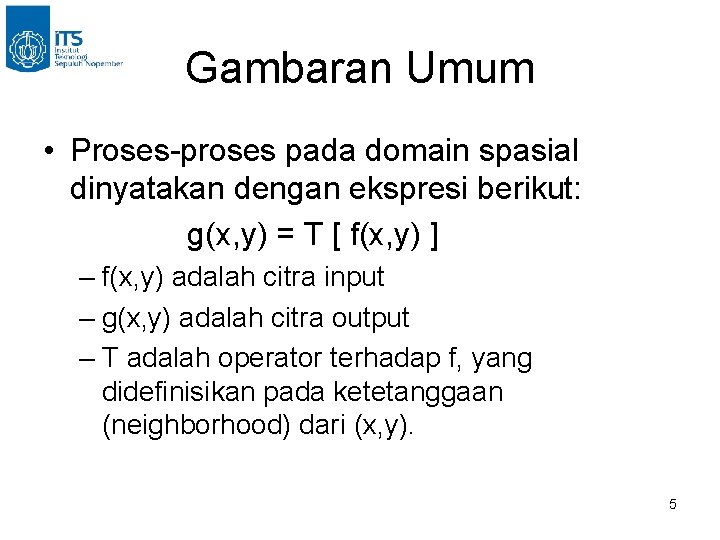

Gambaran Umum • Proses-proses pada domain spasial dinyatakan dengan ekspresi berikut: g(x, y) = T [ f(x, y) ] – f(x, y) adalah citra input – g(x, y) adalah citra output – T adalah operator terhadap f, yang didefinisikan pada ketetanggaan (neighborhood) dari (x, y). 5

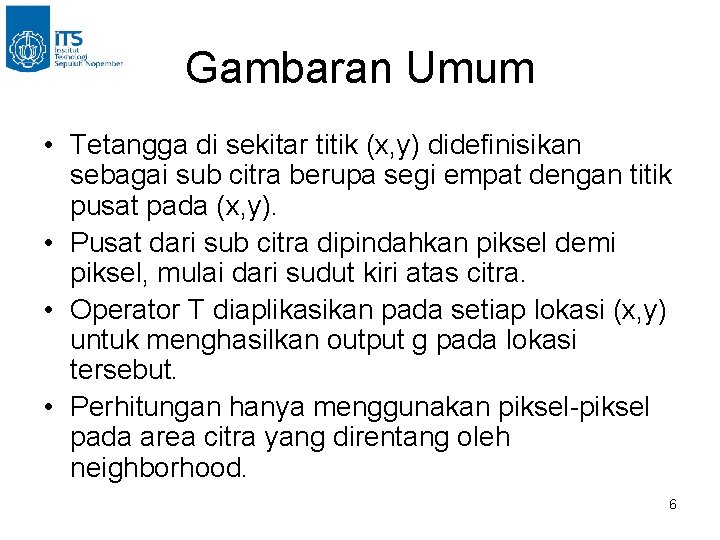

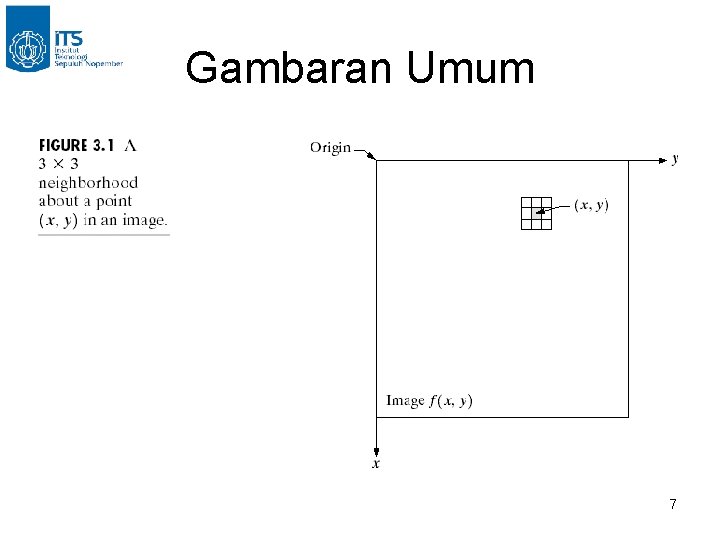

Gambaran Umum • Tetangga di sekitar titik (x, y) didefinisikan sebagai sub citra berupa segi empat dengan titik pusat pada (x, y). • Pusat dari sub citra dipindahkan piksel demi piksel, mulai dari sudut kiri atas citra. • Operator T diaplikasikan pada setiap lokasi (x, y) untuk menghasilkan output g pada lokasi tersebut. • Perhitungan hanya menggunakan piksel-piksel pada area citra yang direntang oleh neighborhood. 6

Gambaran Umum 7

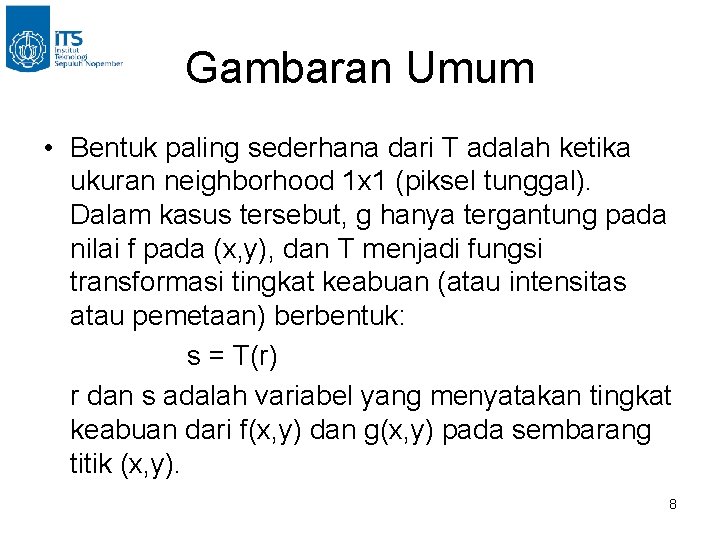

Gambaran Umum • Bentuk paling sederhana dari T adalah ketika ukuran neighborhood 1 x 1 (piksel tunggal). Dalam kasus tersebut, g hanya tergantung pada nilai f pada (x, y), dan T menjadi fungsi transformasi tingkat keabuan (atau intensitas atau pemetaan) berbentuk: s = T(r) r dan s adalah variabel yang menyatakan tingkat keabuan dari f(x, y) dan g(x, y) pada sembarang titik (x, y). 8

Transformasi Gray-level Transformasi gray level pada setiap piksel dalah sebuah citra input menjadi citra baru yang nampak lebih kontras Peningkatan Kontras • r = gray level citra input • s = gray level citra output yang telah kontras • T(r) = fungsi peningkatan kontras • M = nilai threshold (batas) 9

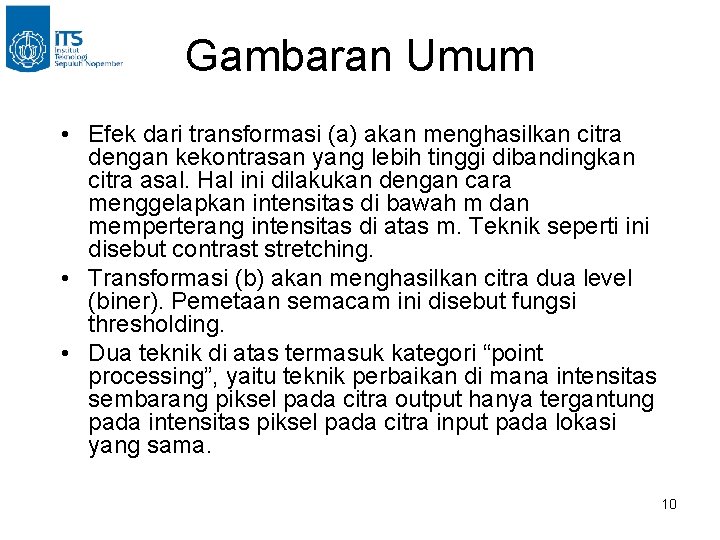

Gambaran Umum • Efek dari transformasi (a) akan menghasilkan citra dengan kekontrasan yang lebih tinggi dibandingkan citra asal. Hal ini dilakukan dengan cara menggelapkan intensitas di bawah m dan memperterang intensitas di atas m. Teknik seperti ini disebut contrast stretching. • Transformasi (b) akan menghasilkan citra dua level (biner). Pemetaan semacam ini disebut fungsi thresholding. • Dua teknik di atas termasuk kategori “point processing”, yaitu teknik perbaikan di mana intensitas sembarang piksel pada citra output hanya tergantung pada intensitas piksel pada citra input pada lokasi yang sama. 10

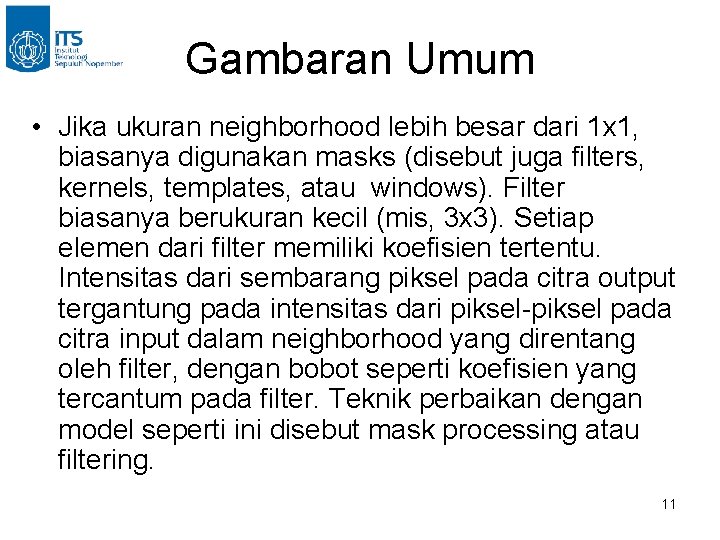

Gambaran Umum • Jika ukuran neighborhood lebih besar dari 1 x 1, biasanya digunakan masks (disebut juga filters, kernels, templates, atau windows). Filter biasanya berukuran kecil (mis, 3 x 3). Setiap elemen dari filter memiliki koefisien tertentu. Intensitas dari sembarang piksel pada citra output tergantung pada intensitas dari piksel-piksel pada citra input dalam neighborhood yang direntang oleh filter, dengan bobot seperti koefisien yang tercantum pada filter. Teknik perbaikan dengan model seperti ini disebut mask processing atau filtering. 11

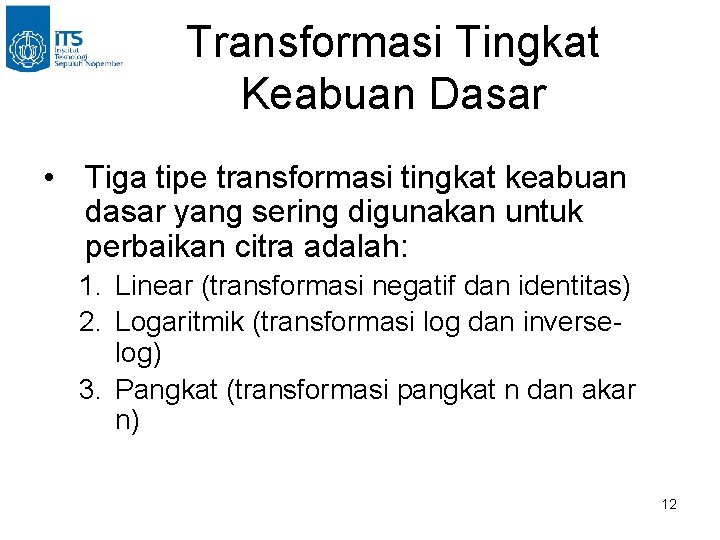

Transformasi Tingkat Keabuan Dasar • Tiga tipe transformasi tingkat keabuan dasar yang sering digunakan untuk perbaikan citra adalah: 1. Linear (transformasi negatif dan identitas) 2. Logaritmik (transformasi log dan inverselog) 3. Pangkat (transformasi pangkat n dan akar n) 12

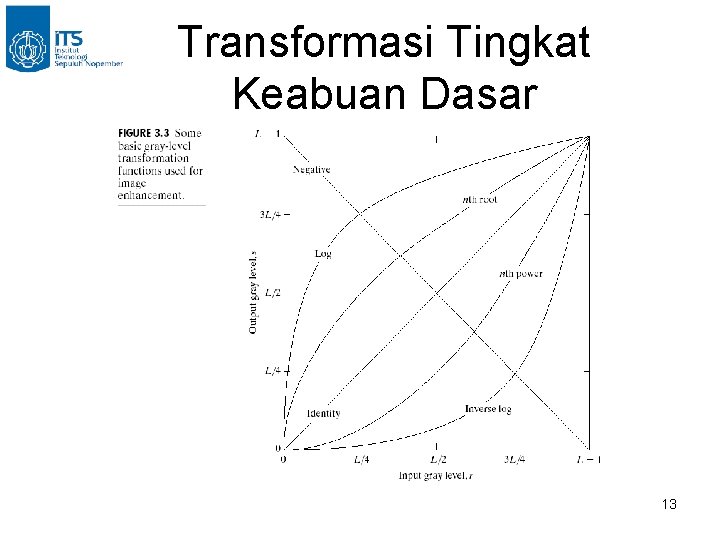

Transformasi Tingkat Keabuan Dasar 13

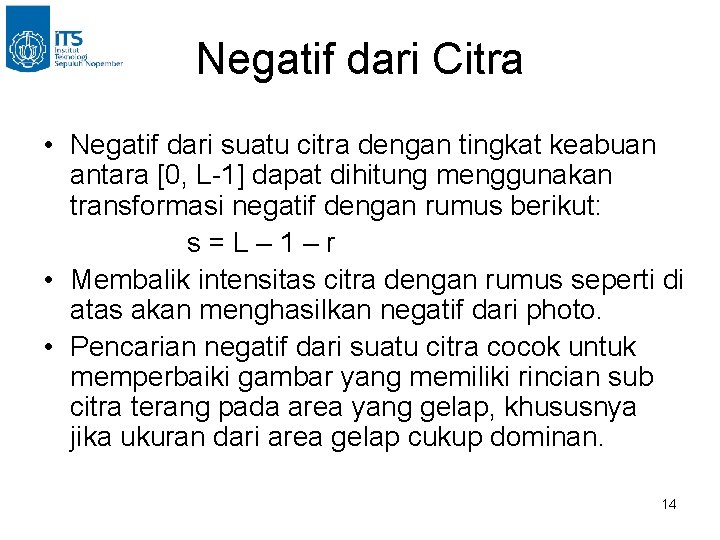

Negatif dari Citra • Negatif dari suatu citra dengan tingkat keabuan antara [0, L-1] dapat dihitung menggunakan transformasi negatif dengan rumus berikut: s=L– 1–r • Membalik intensitas citra dengan rumus seperti di atas akan menghasilkan negatif dari photo. • Pencarian negatif dari suatu citra cocok untuk memperbaiki gambar yang memiliki rincian sub citra terang pada area yang gelap, khususnya jika ukuran dari area gelap cukup dominan. 14

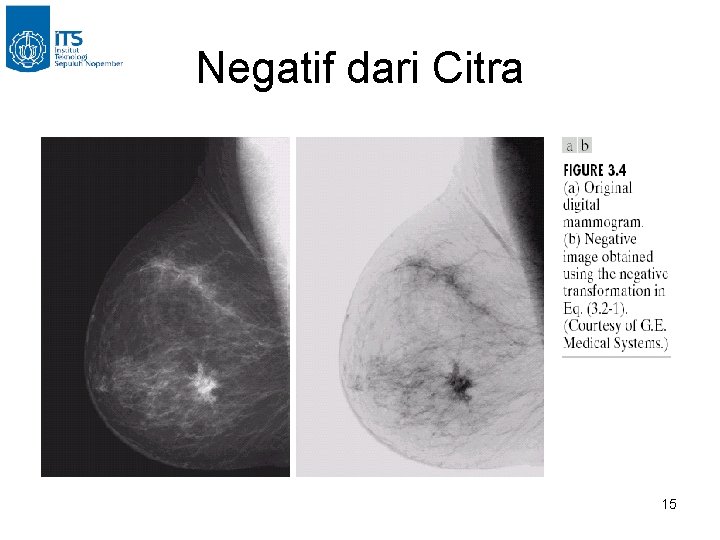

Negatif dari Citra 15

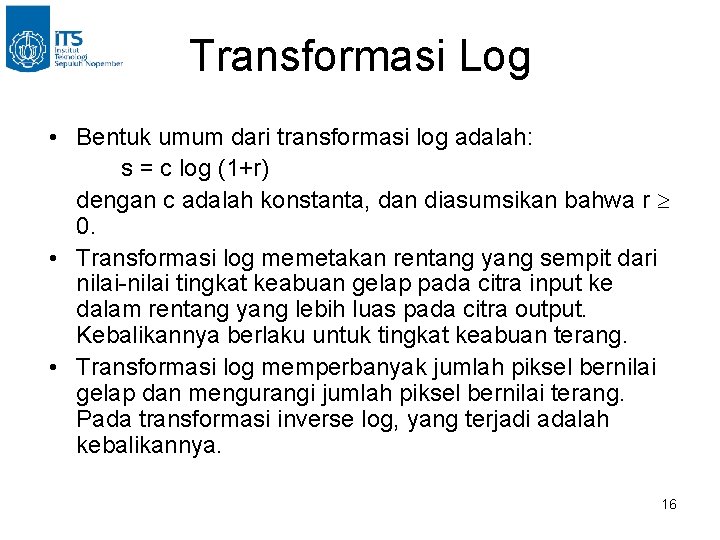

Transformasi Log • Bentuk umum dari transformasi log adalah: s = c log (1+r) dengan c adalah konstanta, dan diasumsikan bahwa r 0. • Transformasi log memetakan rentang yang sempit dari nilai-nilai tingkat keabuan gelap pada citra input ke dalam rentang yang lebih luas pada citra output. Kebalikannya berlaku untuk tingkat keabuan terang. • Transformasi log memperbanyak jumlah piksel bernilai gelap dan mengurangi jumlah piksel bernilai terang. Pada transformasi inverse log, yang terjadi adalah kebalikannya. 16

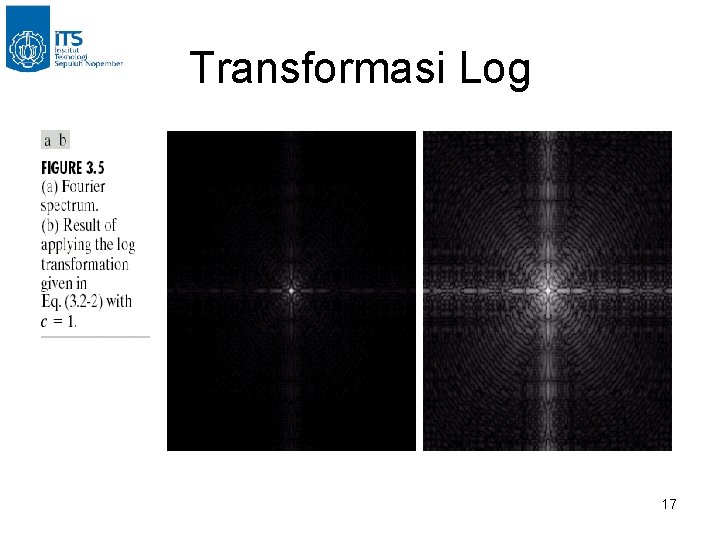

Transformasi Log 17

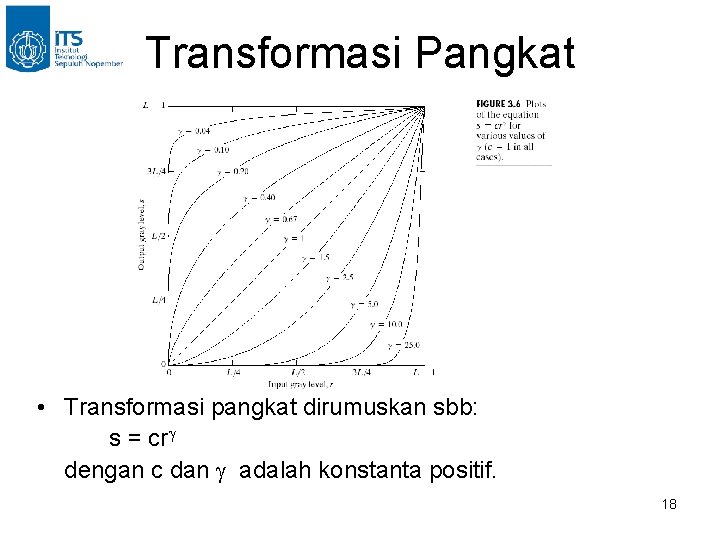

Transformasi Pangkat • Transformasi pangkat dirumuskan sbb: s = cr dengan c dan adalah konstanta positif. 18

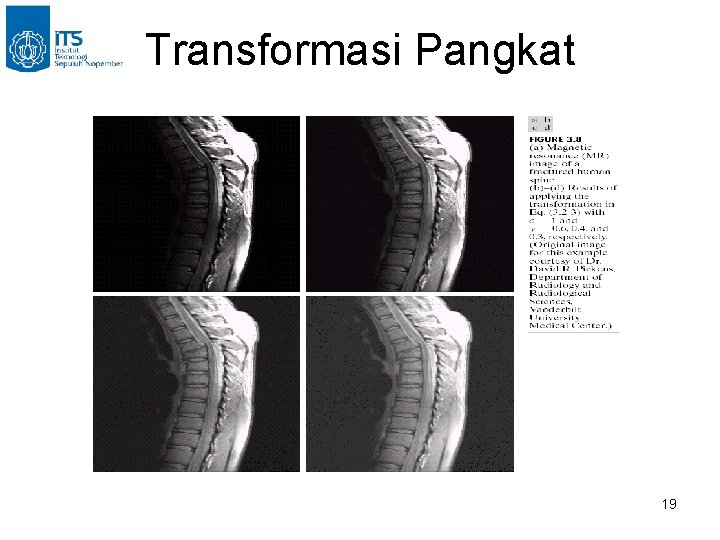

Transformasi Pangkat 19

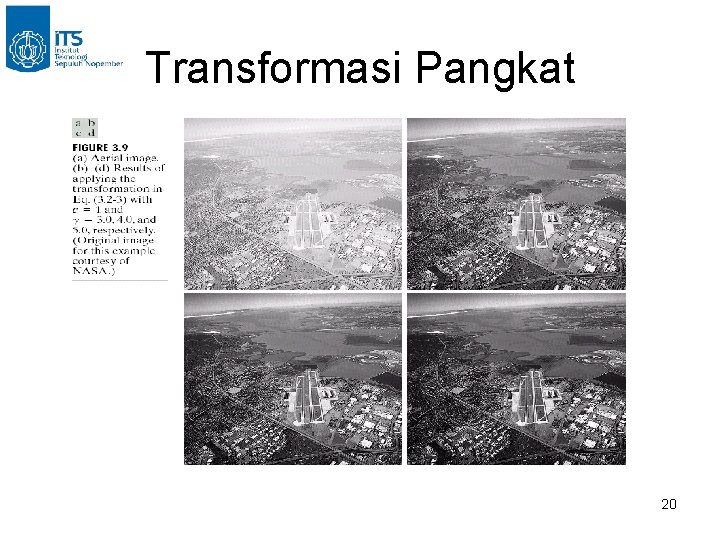

Transformasi Pangkat 20

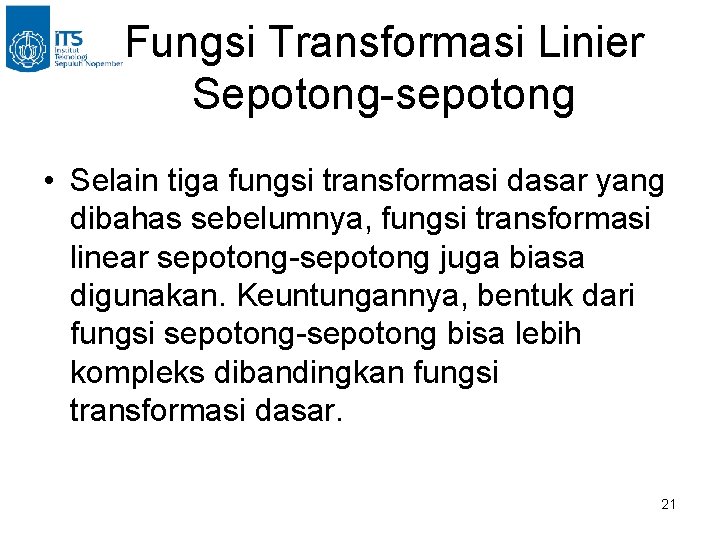

Fungsi Transformasi Linier Sepotong-sepotong • Selain tiga fungsi transformasi dasar yang dibahas sebelumnya, fungsi transformasi linear sepotong-sepotong juga biasa digunakan. Keuntungannya, bentuk dari fungsi sepotong-sepotong bisa lebih kompleks dibandingkan fungsi transformasi dasar. 21

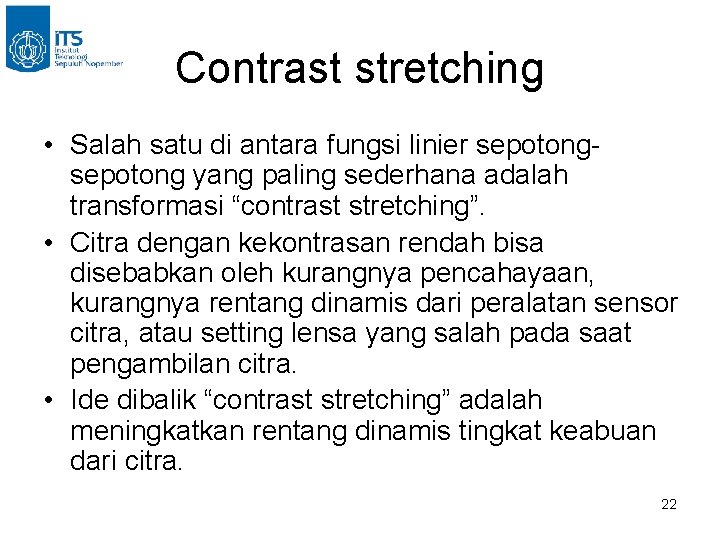

Contrast stretching • Salah satu di antara fungsi linier sepotong yang paling sederhana adalah transformasi “contrast stretching”. • Citra dengan kekontrasan rendah bisa disebabkan oleh kurangnya pencahayaan, kurangnya rentang dinamis dari peralatan sensor citra, atau setting lensa yang salah pada saat pengambilan citra. • Ide dibalik “contrast stretching” adalah meningkatkan rentang dinamis tingkat keabuan dari citra. 22

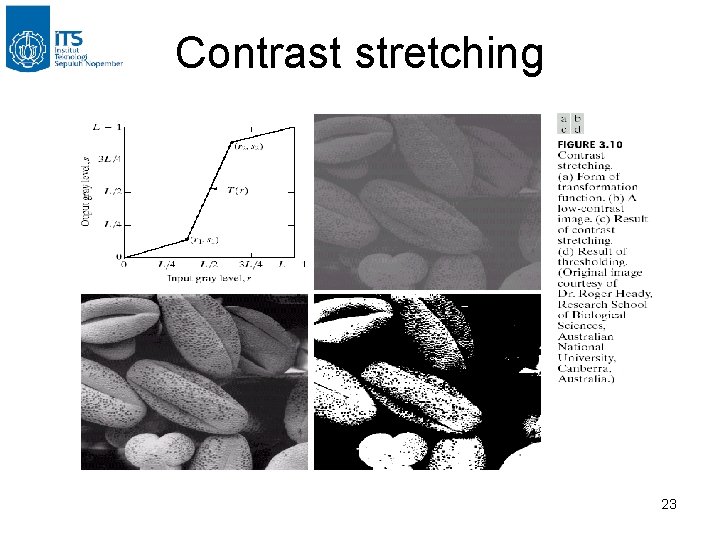

Contrast stretching 23

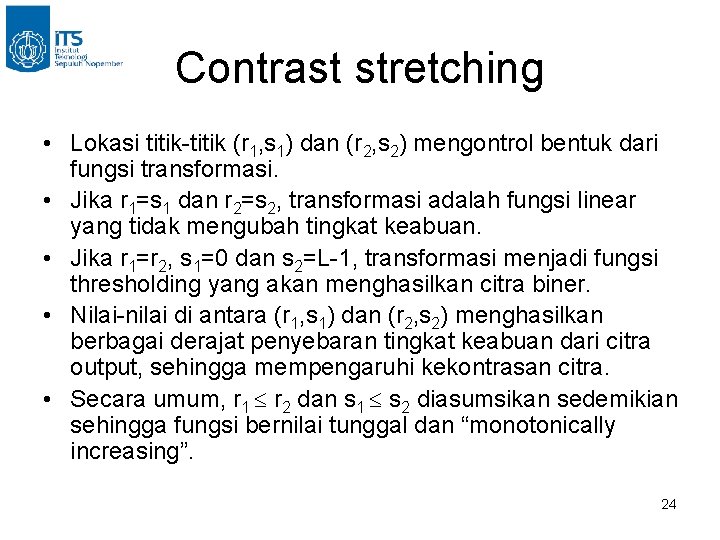

Contrast stretching • Lokasi titik-titik (r 1, s 1) dan (r 2, s 2) mengontrol bentuk dari fungsi transformasi. • Jika r 1=s 1 dan r 2=s 2, transformasi adalah fungsi linear yang tidak mengubah tingkat keabuan. • Jika r 1=r 2, s 1=0 dan s 2=L-1, transformasi menjadi fungsi thresholding yang akan menghasilkan citra biner. • Nilai-nilai di antara (r 1, s 1) dan (r 2, s 2) menghasilkan berbagai derajat penyebaran tingkat keabuan dari citra output, sehingga mempengaruhi kekontrasan citra. • Secara umum, r 1 r 2 dan s 1 s 2 diasumsikan sedemikian sehingga fungsi bernilai tunggal dan “monotonically increasing”. 24

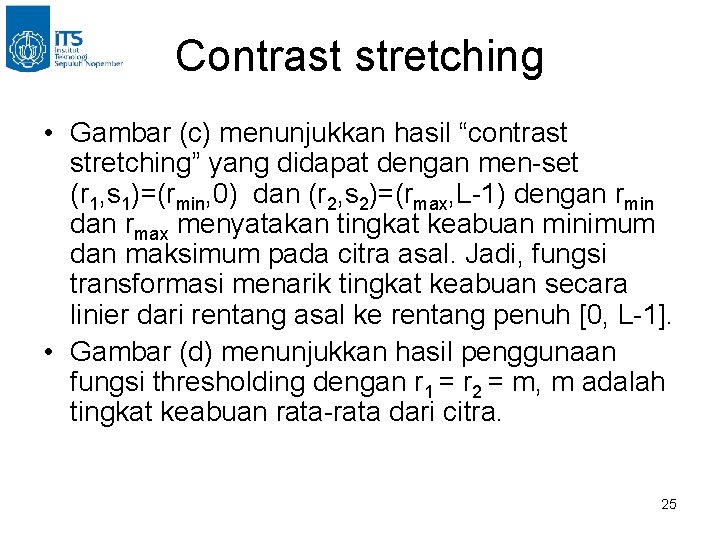

Contrast stretching • Gambar (c) menunjukkan hasil “contrast stretching” yang didapat dengan men-set (r 1, s 1)=(rmin, 0) dan (r 2, s 2)=(rmax, L-1) dengan rmin dan rmax menyatakan tingkat keabuan minimum dan maksimum pada citra asal. Jadi, fungsi transformasi menarik tingkat keabuan secara linier dari rentang asal ke rentang penuh [0, L-1]. • Gambar (d) menunjukkan hasil penggunaan fungsi thresholding dengan r 1 = r 2 = m, m adalah tingkat keabuan rata-rata dari citra. 25

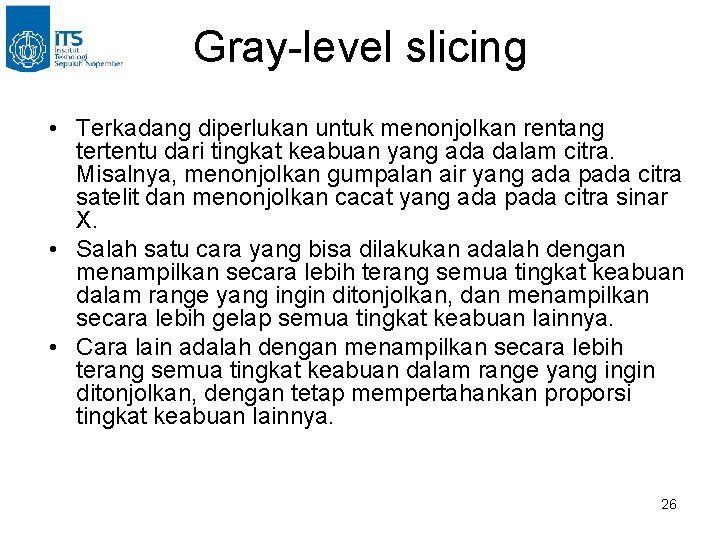

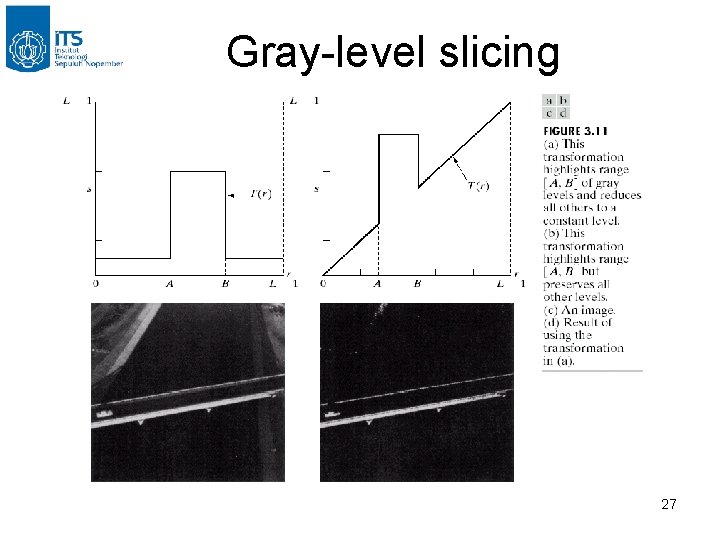

Gray-level slicing • Terkadang diperlukan untuk menonjolkan rentang tertentu dari tingkat keabuan yang ada dalam citra. Misalnya, menonjolkan gumpalan air yang ada pada citra satelit dan menonjolkan cacat yang ada pada citra sinar X. • Salah satu cara yang bisa dilakukan adalah dengan menampilkan secara lebih terang semua tingkat keabuan dalam range yang ingin ditonjolkan, dan menampilkan secara lebih gelap semua tingkat keabuan lainnya. • Cara lain adalah dengan menampilkan secara lebih terang semua tingkat keabuan dalam range yang ingin ditonjolkan, dengan tetap mempertahankan proporsi tingkat keabuan lainnya. 26

Gray-level slicing 27

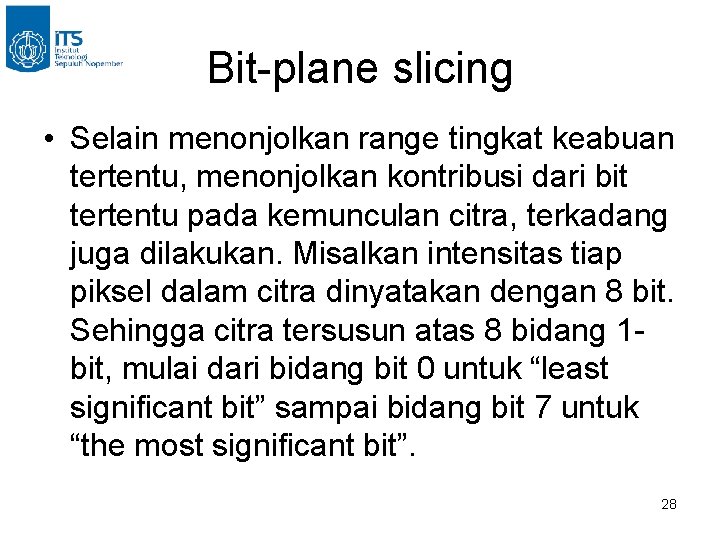

Bit-plane slicing • Selain menonjolkan range tingkat keabuan tertentu, menonjolkan kontribusi dari bit tertentu pada kemunculan citra, terkadang juga dilakukan. Misalkan intensitas tiap piksel dalam citra dinyatakan dengan 8 bit. Sehingga citra tersusun atas 8 bidang 1 bit, mulai dari bidang bit 0 untuk “least significant bit” sampai bidang bit 7 untuk “the most significant bit”. 28

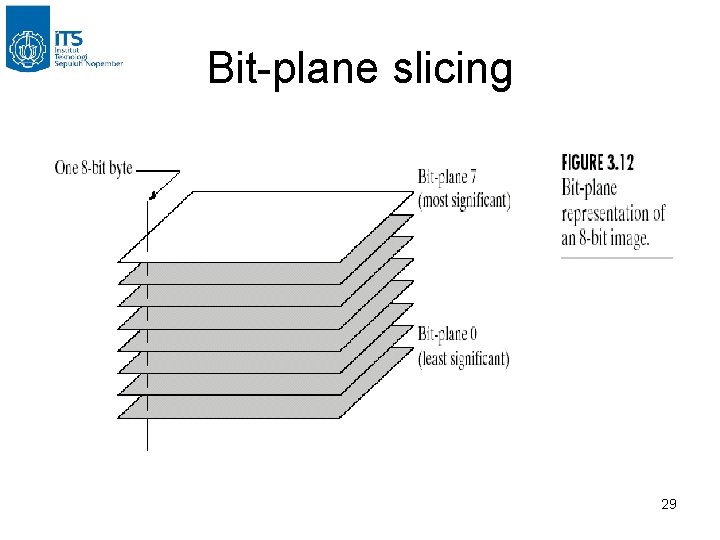

Bit-plane slicing 29

Bit-plane slicing 30

Bit-plane slicing 31

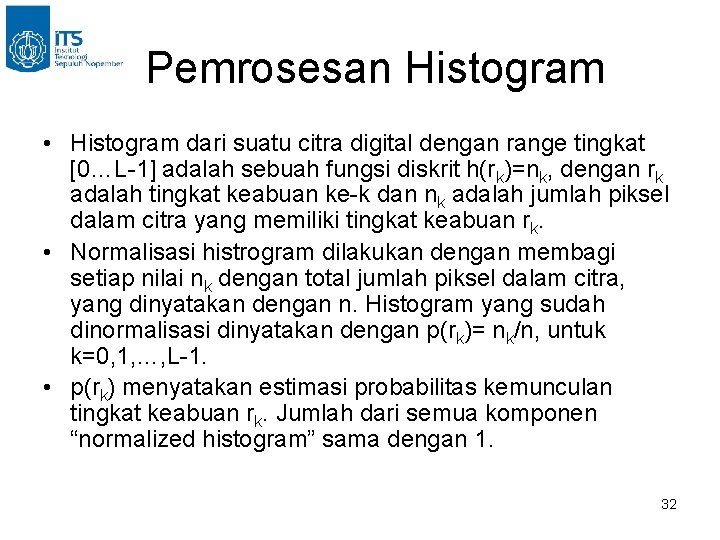

Pemrosesan Histogram • Histogram dari suatu citra digital dengan range tingkat [0…L-1] adalah sebuah fungsi diskrit h(rk)=nk, dengan rk adalah tingkat keabuan ke-k dan nk adalah jumlah piksel dalam citra yang memiliki tingkat keabuan rk. • Normalisasi histrogram dilakukan dengan membagi setiap nilai nk dengan total jumlah piksel dalam citra, yang dinyatakan dengan n. Histogram yang sudah dinormalisasi dinyatakan dengan p(rk)= nk/n, untuk k=0, 1, …, L-1. • p(rk) menyatakan estimasi probabilitas kemunculan tingkat keabuan rk. Jumlah dari semua komponen “normalized histogram” sama dengan 1. 32

Pemrosesan Histogram • Empat tipe citra: gelap, terang, kekontrasan rendah dan kekontrasan tinggi, beserta histogramnya. 33

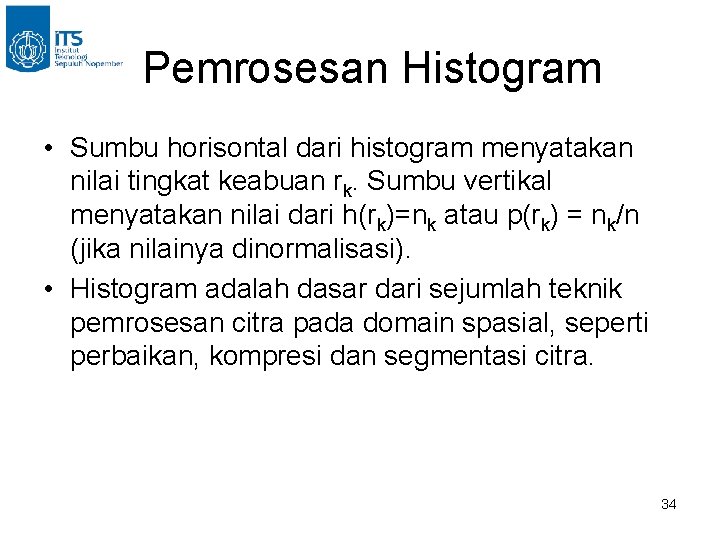

Pemrosesan Histogram • Sumbu horisontal dari histogram menyatakan nilai tingkat keabuan rk. Sumbu vertikal menyatakan nilai dari h(rk)=nk atau p(rk) = nk/n (jika nilainya dinormalisasi). • Histogram adalah dasar dari sejumlah teknik pemrosesan citra pada domain spasial, seperti perbaikan, kompresi dan segmentasi citra. 34

Histogram Equalization • “Histogram equalization” digunakan untuk memperlebar range tingkat keabuan, sehingga akan meningkatkan kekontrasan citra. • Transformation berikut: untuk k=0, 1, 2, …, L-1 disebut “histogram equalization” atau “histogram linearization”. 35

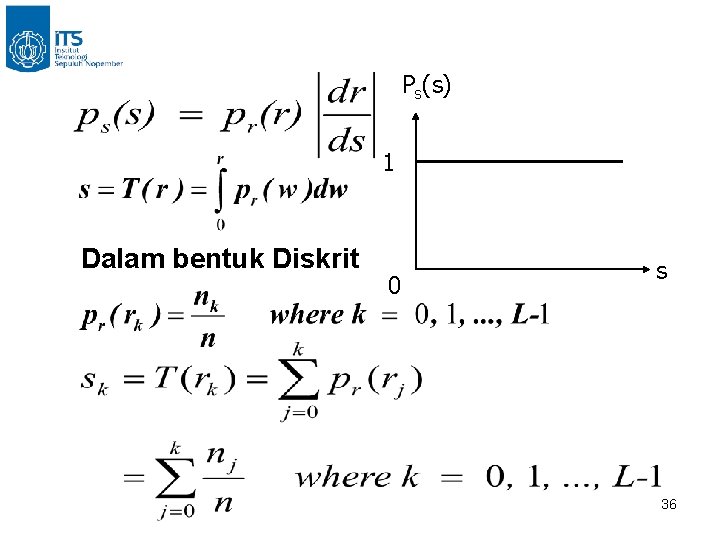

Ps(s) 1 Dalam bentuk Diskrit 0 s 36

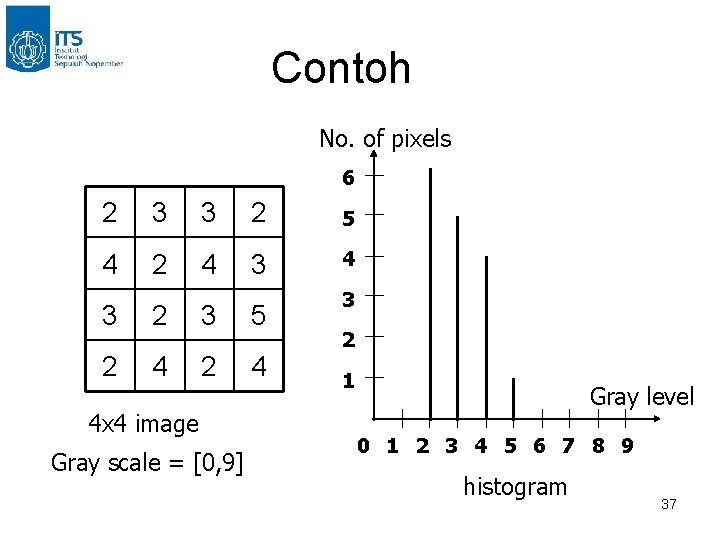

Contoh No. of pixels 6 2 3 3 2 5 4 2 4 3 2 3 5 2 4 4 x 4 image Gray scale = [0, 9] 3 2 1 Gray level 0 1 2 3 4 5 6 7 8 9 histogram 37

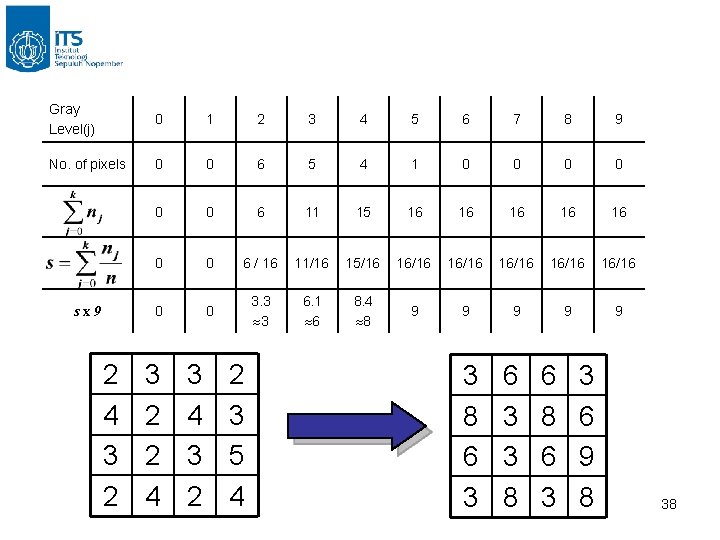

Gray Level(j) 0 1 2 3 4 5 6 7 8 9 No. of pixels 0 0 6 5 4 1 0 0 0 6 11 15 16 16 16 0 0 6 / 16 11/16 15/16 16/16 16/16 0 0 3. 3 3 6. 1 6 8. 4 8 9 9 9 sx 9 2 4 3 2 2 3 5 4 3 8 6 3 3 6 9 8 38

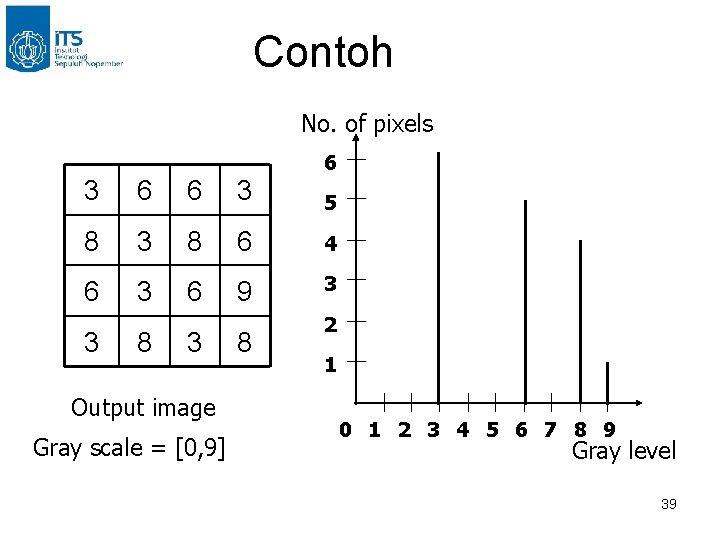

Contoh No. of pixels 6 3 6 6 3 5 8 3 8 6 4 6 3 6 9 3 3 8 3 Output image Gray scale = [0, 9] 8 2 1 0 1 2 3 4 5 6 7 8 9 Gray level 39

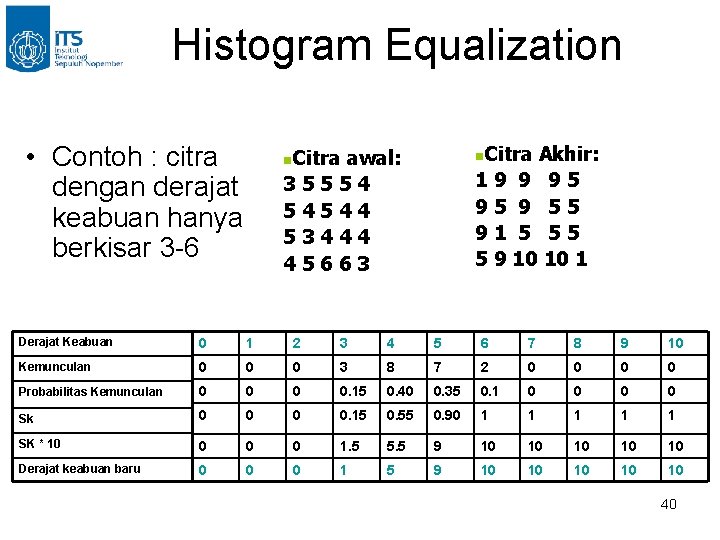

Histogram Equalization • Contoh : citra dengan derajat keabuan hanya berkisar 3 -6 Citra Akhir: 19 9 95 95 9 55 91 5 55 5 9 10 10 1 Citra awal: 35554 54544 53444 45663 n n Derajat Keabuan 0 1 2 3 4 5 6 7 8 9 10 Kemunculan 0 0 0 3 8 7 2 0 0 Probabilitas Kemunculan 0 0. 15 0. 40 0. 35 0. 1 0 0 Sk 0 0. 15 0. 55 0. 90 1 1 1 SK * 10 0 1. 5 5. 5 9 10 10 10 Derajat keabuan baru 0 0 0 1 5 9 10 10 10 40

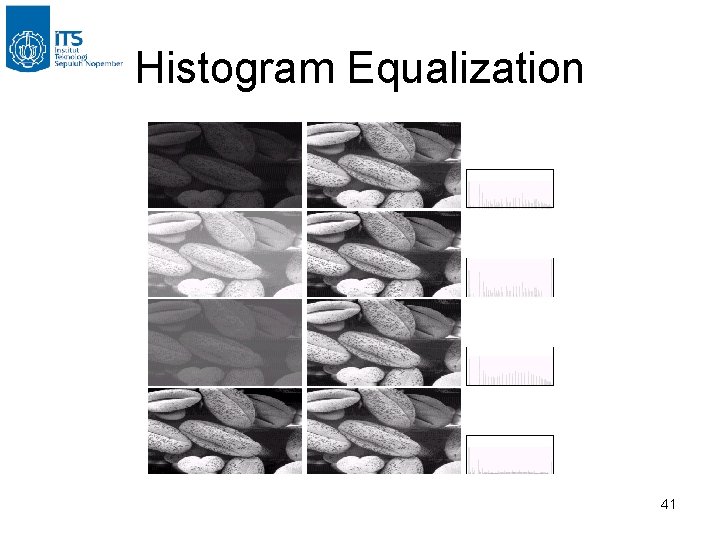

Histogram Equalization 41

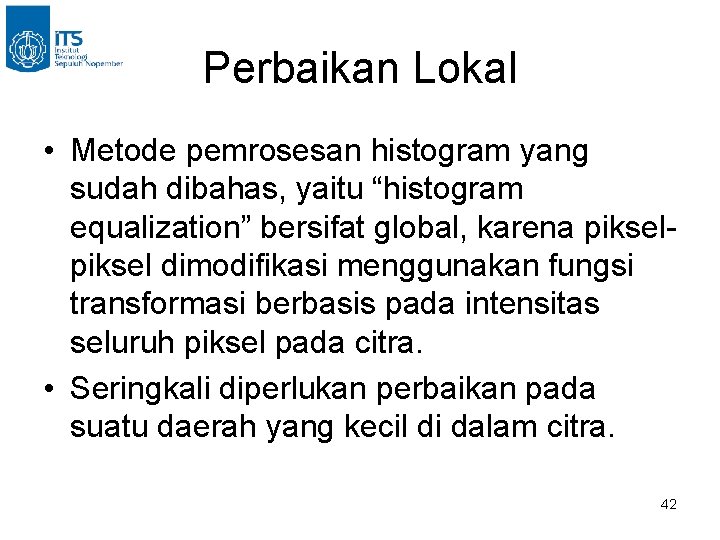

Perbaikan Lokal • Metode pemrosesan histogram yang sudah dibahas, yaitu “histogram equalization” bersifat global, karena piksel dimodifikasi menggunakan fungsi transformasi berbasis pada intensitas seluruh piksel pada citra. • Seringkali diperlukan perbaikan pada suatu daerah yang kecil di dalam citra. 42

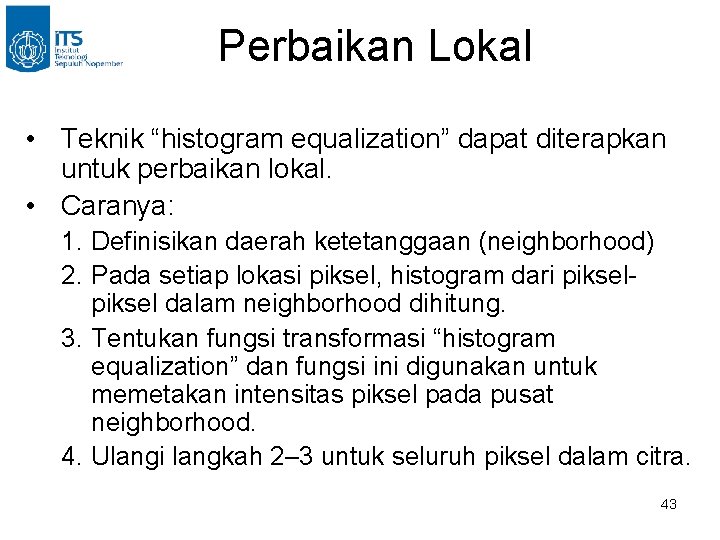

Perbaikan Lokal • Teknik “histogram equalization” dapat diterapkan untuk perbaikan lokal. • Caranya: 1. Definisikan daerah ketetanggaan (neighborhood) 2. Pada setiap lokasi piksel, histogram dari piksel dalam neighborhood dihitung. 3. Tentukan fungsi transformasi “histogram equalization” dan fungsi ini digunakan untuk memetakan intensitas piksel pada pusat neighborhood. 4. Ulangi langkah 2– 3 untuk seluruh piksel dalam citra. 43

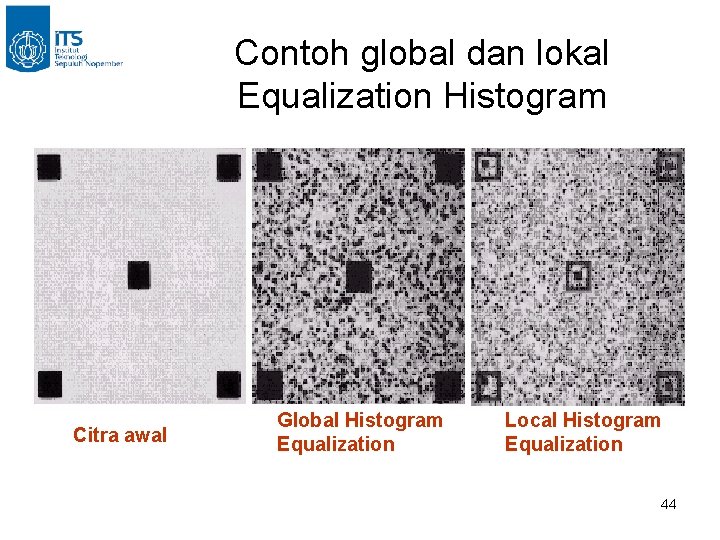

Contoh global dan lokal Equalization Histogram Citra awal Global Histogram Equalization Local Histogram Equalization 44

Penggunaan Nilai Statistik dari Histogram untuk Perbaikan Citra • Selain menggunakan histogram secara langsung untuk perbaikan citra, dapat pula digunakan parameter-parameter statistik yang didapat dari histogram. • Parameter statistik yang bisa digunakan adalah: – Mean, yaitu rata-rata tingkat keabuan dalam citra – Variance, yaitu rata-rata kekontrasan citra. – Deviasi standard didefinisikan sebagai akar dari variance. 45

Penggunaan Nilai Statistik dari Histogram untuk Perbaikan Citra • Misalkan r adalah variabel random diskrit yang menyatakan tingkat keabuan diskrit dalam range [0, L-1], dan p(ri) adalah komponen “normalized histogram” pada nilai ke-i dari ri. Bisa diasumsikan bahwa p(ri) adalah estimasi probabilitas kemunculan tingkat keabuan ri. Mean dari r bisa dihitung dengan: Variance dari r bisa dihitung dengan: 46

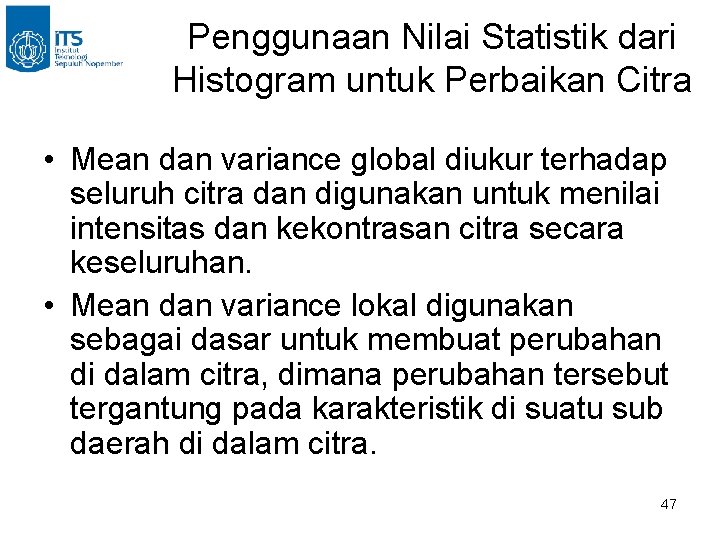

Penggunaan Nilai Statistik dari Histogram untuk Perbaikan Citra • Mean dan variance global diukur terhadap seluruh citra dan digunakan untuk menilai intensitas dan kekontrasan citra secara keseluruhan. • Mean dan variance lokal digunakan sebagai dasar untuk membuat perubahan di dalam citra, dimana perubahan tersebut tergantung pada karakteristik di suatu sub daerah di dalam citra. 47

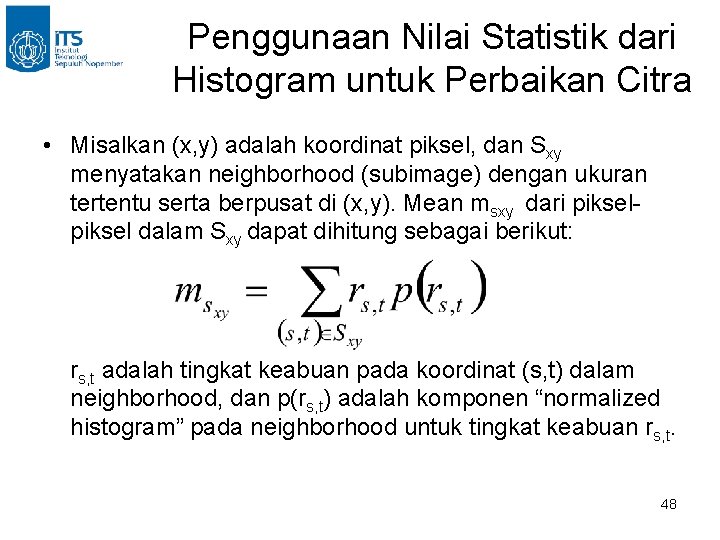

Penggunaan Nilai Statistik dari Histogram untuk Perbaikan Citra • Misalkan (x, y) adalah koordinat piksel, dan Sxy menyatakan neighborhood (subimage) dengan ukuran tertentu serta berpusat di (x, y). Mean msxy dari piksel dalam Sxy dapat dihitung sebagai berikut: rs, t adalah tingkat keabuan pada koordinat (s, t) dalam neighborhood, dan p(rs, t) adalah komponen “normalized histogram” pada neighborhood untuk tingkat keabuan rs, t. 48

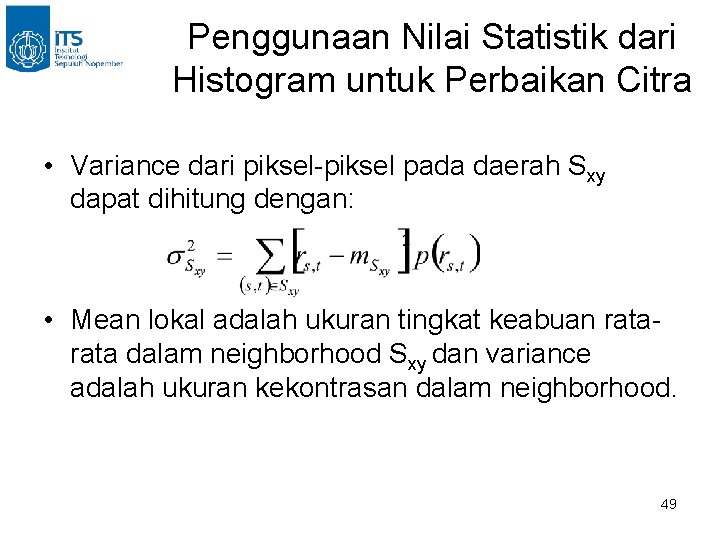

Penggunaan Nilai Statistik dari Histogram untuk Perbaikan Citra • Variance dari piksel-piksel pada daerah Sxy dapat dihitung dengan: • Mean lokal adalah ukuran tingkat keabuan rata dalam neighborhood Sxy dan variance adalah ukuran kekontrasan dalam neighborhood. 49

Penggunaan Nilai Statistik dari Histogram untuk Perbaikan Citra • Permasalahan adalah bagaimana mempertajam daerah gelap dengan tetap mempertahankan daerah terang. 50

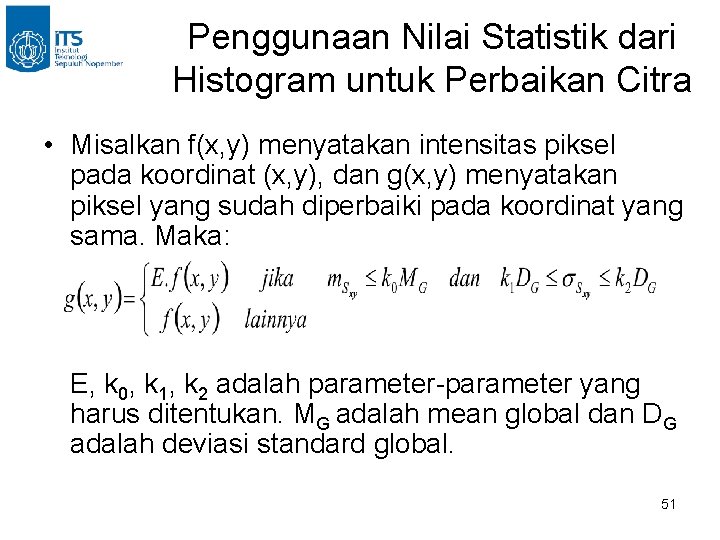

Penggunaan Nilai Statistik dari Histogram untuk Perbaikan Citra • Misalkan f(x, y) menyatakan intensitas piksel pada koordinat (x, y), dan g(x, y) menyatakan piksel yang sudah diperbaiki pada koordinat yang sama. Maka: E, k 0, k 1, k 2 adalah parameter-parameter yang harus ditentukan. MG adalah mean global dan DG adalah deviasi standard global. 51

Penggunaan Nilai Statistik dari Histogram untuk Perbaikan Citra • Citra yang sudah diperbaiki dengan pemilihan parameter E=4. 0, k 0=0. 4, k 1=0. 02, k 0 k 2=0. 4 dan daerah lokal berukuran (3 x 3). 52

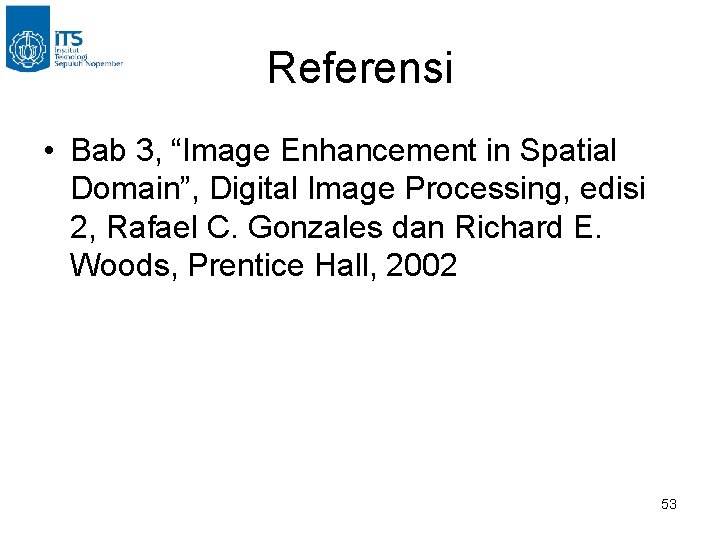

Referensi • Bab 3, “Image Enhancement in Spatial Domain”, Digital Image Processing, edisi 2, Rafael C. Gonzales dan Richard E. Woods, Prentice Hall, 2002 53
