Mata Pelajaran Sistem Komputer Rangkaian Rangkaian kombinasional dasar

Mata Pelajaran : Sistem Komputer Rangkaian

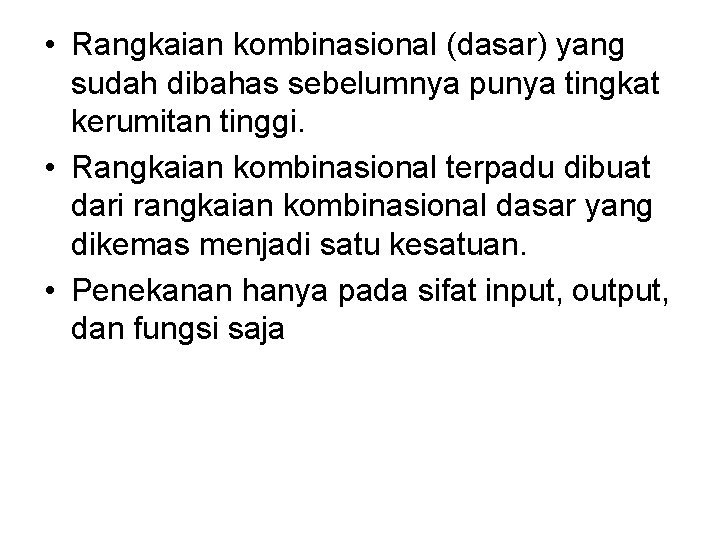

• Rangkaian kombinasional (dasar) yang sudah dibahas sebelumnya punya tingkat kerumitan tinggi. • Rangkaian kombinasional terpadu dibuat dari rangkaian kombinasional dasar yang dikemas menjadi satu kesatuan. • Penekanan hanya pada sifat input, output, dan fungsi saja

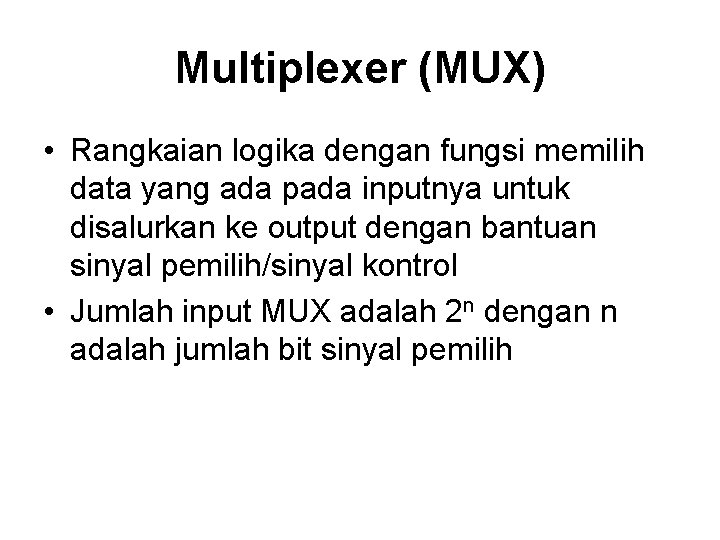

Multiplexer (MUX) • Rangkaian logika dengan fungsi memilih data yang ada pada inputnya untuk disalurkan ke output dengan bantuan sinyal pemilih/sinyal kontrol • Jumlah input MUX adalah 2 n dengan n adalah jumlah bit sinyal pemilih

Simbol MUX I 0 I 1 MUX 2 ke 1 Y S I 0 I 1 I 2 I 3 MUX 4 ke 1 S 0 Y I 0 I 1 I 2 I 3 I 4 I 5 I 6 I 7 MUX 8 ke 1 S 2 S 1 S 0 Y

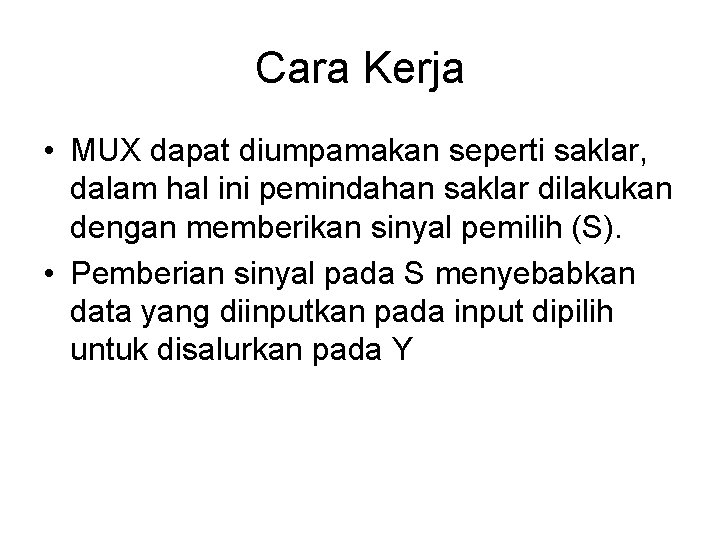

Cara Kerja • MUX dapat diumpamakan seperti saklar, dalam hal ini pemindahan saklar dilakukan dengan memberikan sinyal pemilih (S). • Pemberian sinyal pada S menyebabkan data yang diinputkan pada input dipilih untuk disalurkan pada Y

IC MUX

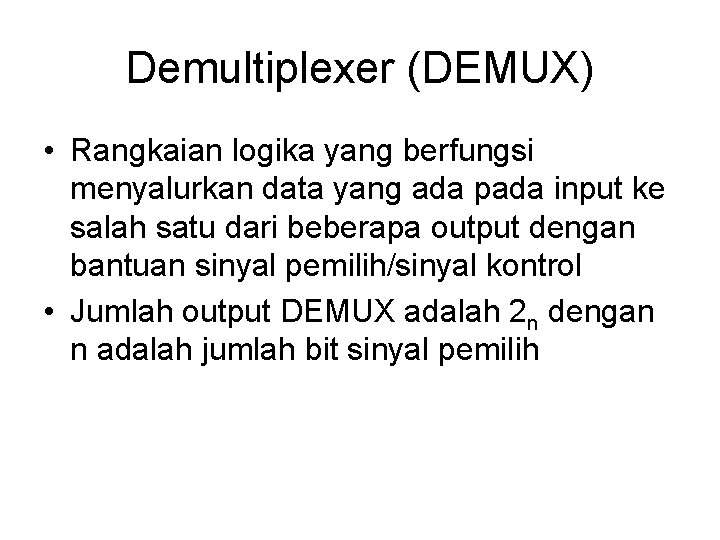

Demultiplexer (DEMUX) • Rangkaian logika yang berfungsi menyalurkan data yang ada pada input ke salah satu dari beberapa output dengan bantuan sinyal pemilih/sinyal kontrol • Jumlah output DEMUX adalah 2 n dengan n adalah jumlah bit sinyal pemilih

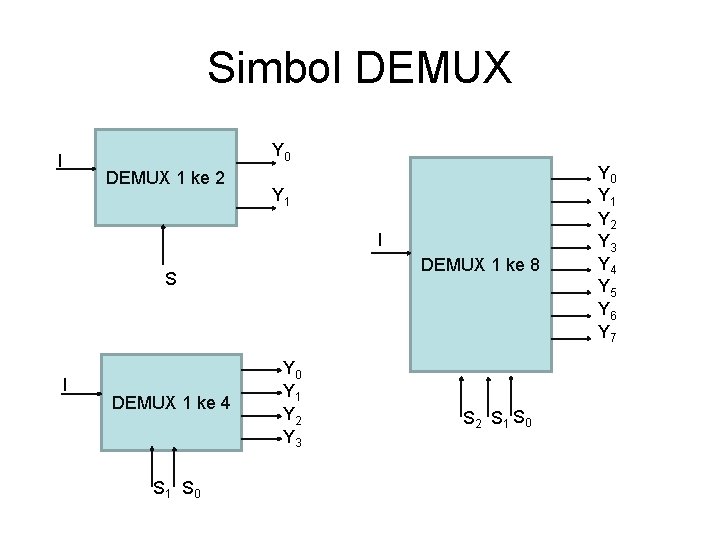

Simbol DEMUX Y 0 I DEMUX 1 ke 2 Y 1 I DEMUX 1 ke 8 S I DEMUX 1 ke 4 S 1 S 0 Y 1 Y 2 Y 3 S 2 S 1 S 0 Y 1 Y 2 Y 3 Y 4 Y 5 Y 6 Y 7

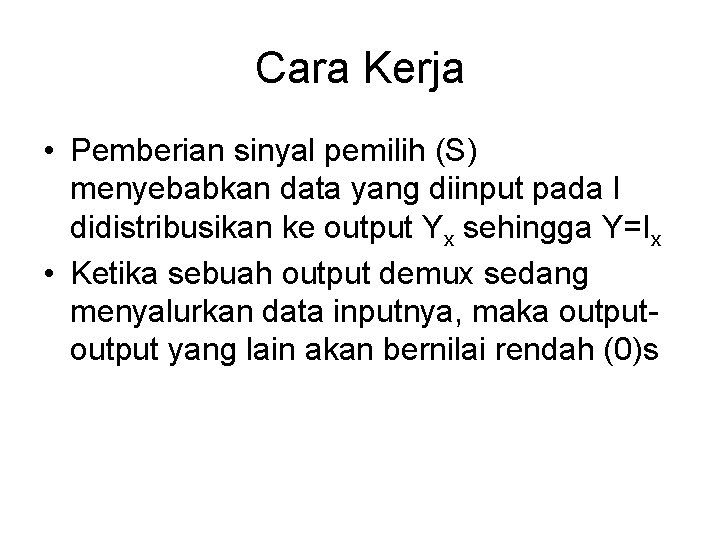

Cara Kerja • Pemberian sinyal pemilih (S) menyebabkan data yang diinput pada I didistribusikan ke output Yx sehingga Y=Ix • Ketika sebuah output demux sedang menyalurkan data inputnya, maka output yang lain akan bernilai rendah (0)s

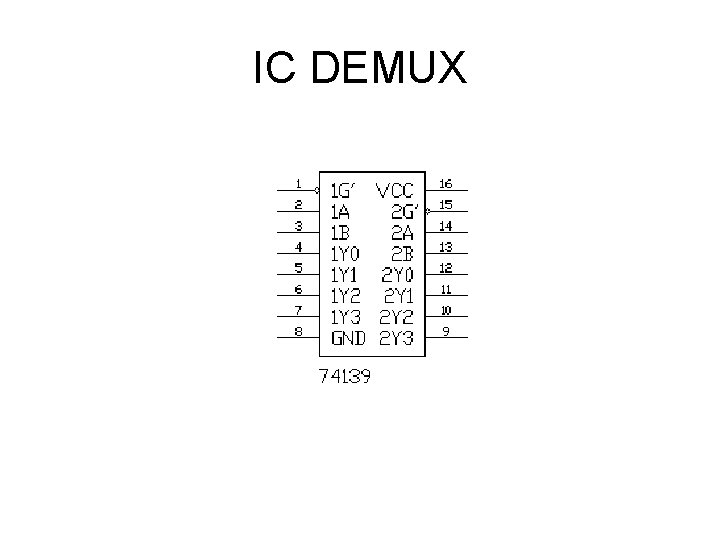

IC DEMUX

Encoder • Encoder merupakan rangkaian logika yang berfungsi mengubah data yang ada pada inputnya menjadi kode biner pada outputnya • Inputan 2 n akan menghasilkan n output

Simbol I 0 I 1 I 2 I 3 I 4 I 5 I 6 I 7 Y 0 Encoder 8 to 3 Y 1 Y 2 I 0 I 1 I 2 I 3 Encoder 4 to 2 Y 0 Y 1

IC Encoder

Decoder • Adalah rangkaian logika yang berfungsi mengkode ulang atau menafsirkan kode binerpada inputnya menjadi data asli pada outputnya. • Decoder merupakan kebalikan dari fungsi encoder

Simbol I 0 I 1 I 2 Decoder 3 to 8 Y 0 Y 1 Y 2 Y 3 Y 4 Y 5 Y 6 Y 7 Y 0 I 1 Decoder 2 ke 4 Y 1 Y 2 Y 3

IC Decoder

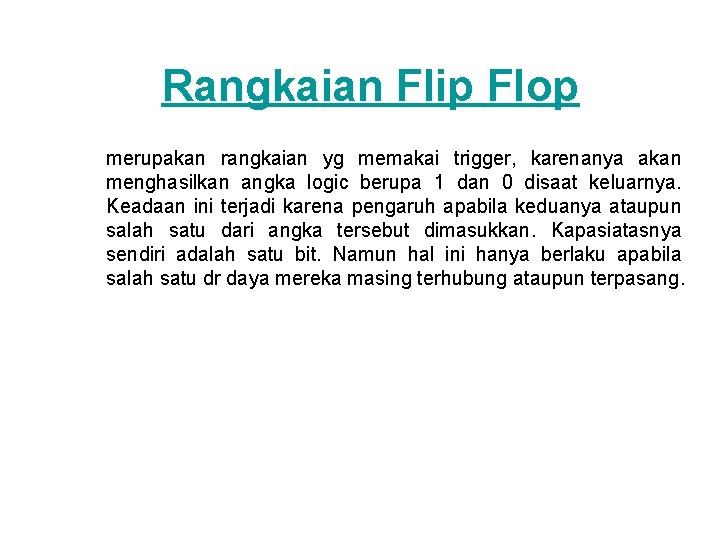

Rangkaian Flip Flop merupakan rangkaian yg memakai trigger, karenanya akan menghasilkan angka logic berupa 1 dan 0 disaat keluarnya. Keadaan ini terjadi karena pengaruh apabila keduanya ataupun salah satu dari angka tersebut dimasukkan. Kapasiatasnya sendiri adalah satu bit. Namun hal ini hanya berlaku apabila salah satu dr daya mereka masing terhubung ataupun terpasang.

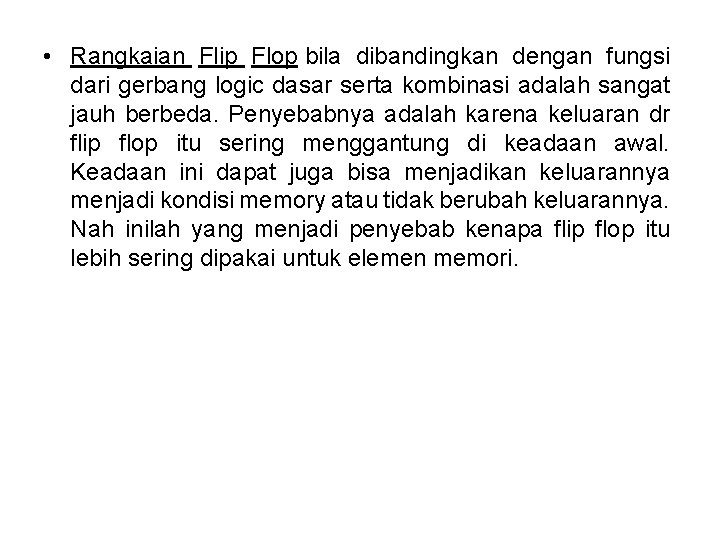

• Rangkaian Flip Flop bila dibandingkan dengan fungsi dari gerbang logic dasar serta kombinasi adalah sangat jauh berbeda. Penyebabnya adalah karena keluaran dr flip flop itu sering menggantung di keadaan awal. Keadaan ini dapat juga bisa menjadikan keluarannya menjadi kondisi memory atau tidak berubah keluarannya. Nah inilah yang menjadi penyebab kenapa flip flop itu lebih sering dipakai untuk elemen memori.

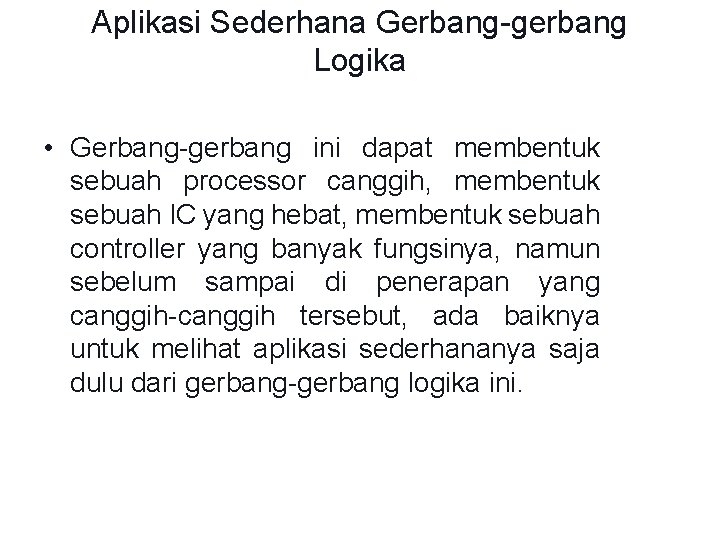

Aplikasi Sederhana Gerbang-gerbang Logika • Gerbang-gerbang ini dapat membentuk sebuah processor canggih, membentuk sebuah IC yang hebat, membentuk sebuah controller yang banyak fungsinya, namun sebelum sampai di penerapan yang canggih-canggih tersebut, ada baiknya untuk melihat aplikasi sederhananya saja dulu dari gerbang-gerbang logika ini.

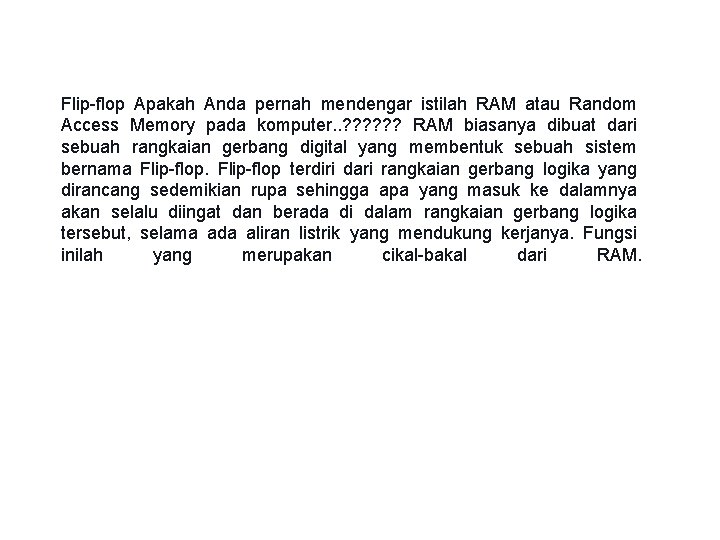

Flip-flop Apakah Anda pernah mendengar istilah RAM atau Random Access Memory pada komputer. . ? ? ? RAM biasanya dibuat dari sebuah rangkaian gerbang digital yang membentuk sebuah sistem bernama Flip-flop terdiri dari rangkaian gerbang logika yang dirancang sedemikian rupa sehingga apa yang masuk ke dalamnya akan selalu diingat dan berada di dalam rangkaian gerbang logika tersebut, selama ada aliran listrik yang mendukung kerjanya. Fungsi inilah yang merupakan cikal-bakal dari RAM.

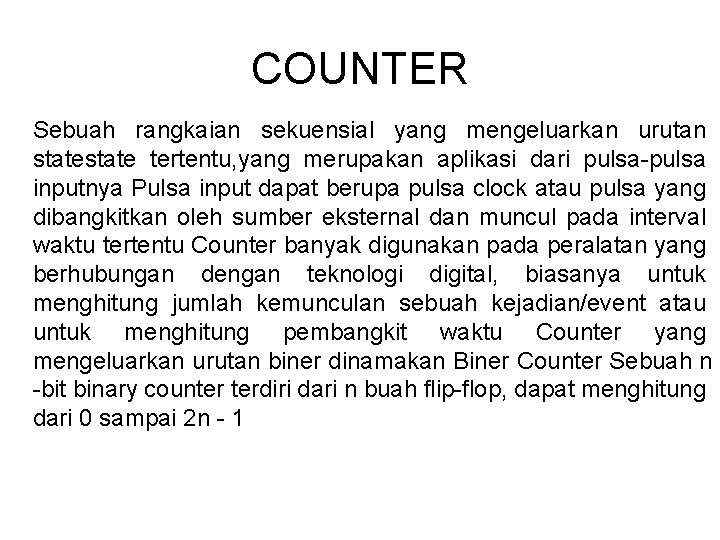

COUNTER Sebuah rangkaian sekuensial yang mengeluarkan urutan state tertentu, yang merupakan aplikasi dari pulsa-pulsa inputnya Pulsa input dapat berupa pulsa clock atau pulsa yang dibangkitkan oleh sumber eksternal dan muncul pada interval waktu tertentu Counter banyak digunakan pada peralatan yang berhubungan dengan teknologi digital, biasanya untuk menghitung jumlah kemunculan sebuah kejadian/event atau untuk menghitung pembangkit waktu Counter yang mengeluarkan urutan biner dinamakan Biner Counter Sebuah n -bit binary counter terdiri dari n buah flip-flop, dapat menghitung dari 0 sampai 2 n - 1

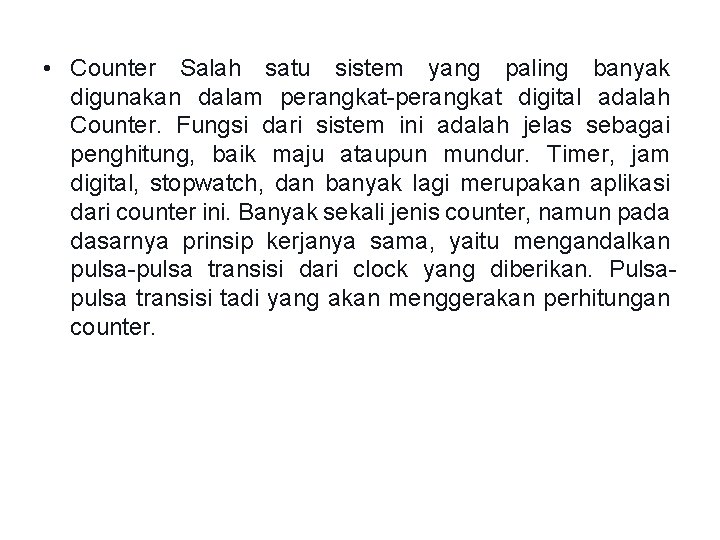

• Counter Salah satu sistem yang paling banyak digunakan dalam perangkat-perangkat digital adalah Counter. Fungsi dari sistem ini adalah jelas sebagai penghitung, baik maju ataupun mundur. Timer, jam digital, stopwatch, dan banyak lagi merupakan aplikasi dari counter ini. Banyak sekali jenis counter, namun pada dasarnya prinsip kerjanya sama, yaitu mengandalkan pulsa-pulsa transisi dari clock yang diberikan. Pulsapulsa transisi tadi yang akan menggerakan perhitungan counter.

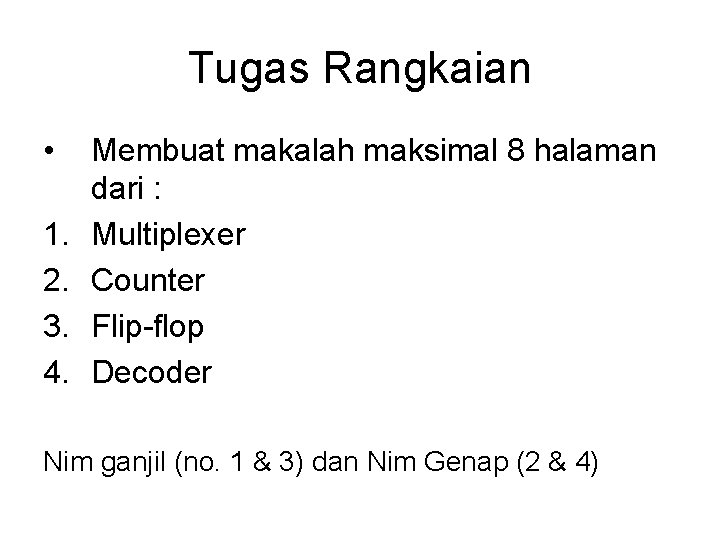

Tugas Rangkaian • 1. 2. 3. 4. Membuat makalah maksimal 8 halaman dari : Multiplexer Counter Flip-flop Decoder Nim ganjil (no. 1 & 3) dan Nim Genap (2 & 4)

Ketentuan Tugas : • Jenis tugas : individu • Tugas makalah dikirim melalui email : handayaniwaris@gmail. com dengan Subject : Digital/Makalah/Rangkaian • Tugas makalah dalam bentuk dokumen (*. doc) dengan menyertakan nama mahasiswa • Tugas paling lambat diterima pada tanggal 18 Januari 2016
