Mata Kuliah Bahasa Rakitan Materi ke2 Sistem Bilangan
Mata Kuliah : Bahasa Rakitan Materi ke-2 Sistem Bilangan
SISTEM BILANGAN • Sistem Bilangan Desimal • Sistem Bilangan Biner • Sistem Bilangan Oktal • Sistem Bilangan Heksadesimal 2
Sistem Bilangan Desimal • Basis 10 • Bilangan : 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 3
Sistem Bilangan Biner • Basis 2 • Bilangan : 0, 1 4
Pengelompokan Biner : • BIT (B) = 1 Bilangan Biner • Nibble = 4 Bit • Byte (B) = 8 Bit • Word (W) = 16 Bit • Double Word = 32 Bit • Paragraf = 128 Bit • Page = 256 Byte = 2048 Bit 5
Pengelompokan Biner : Word (W) = 16 Bit – MOST SIGNIFICANT BYTE (BIT Ke 8 S/D 15) – LEAST SIGNIFICANT BYTE (BIT Ke 0 S/D 7) x _ 15 … x _ x _ x _ … 9 x _ x _ x _ 8 7 6 5 4 3 2 1 0 6
Sistem Bilangan Oktal • Basis 8 • Bilangan : 0, 1, 2, 3, 4, 5, 6, 7 7
Sistem Bilangan Heksadesimal • Basis 16 • Bilangan : 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F 8

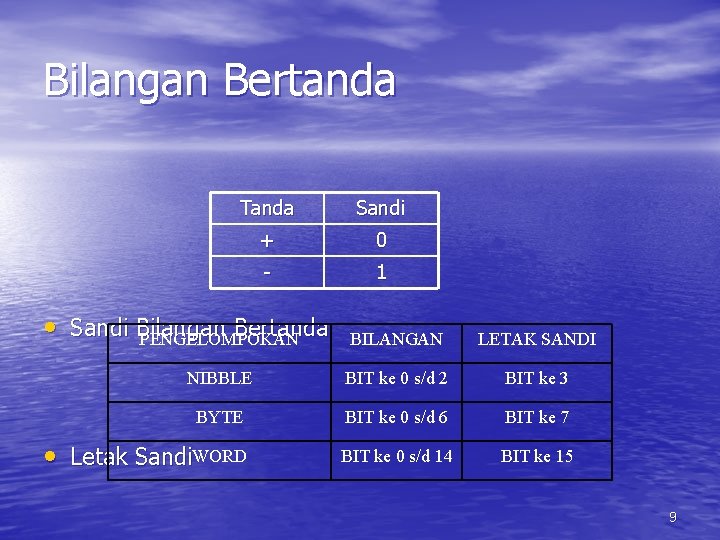

Bilangan Bertanda Tanda Sandi + 0 - 1 • Sandi Bilangan Bertanda PENGELOMPOKAN BILANGAN LETAK SANDI NIBBLE BIT ke 0 s/d 2 BIT ke 3 BYTE BIT ke 0 s/d 6 BIT ke 7 • Letak Sandi. WORD BIT ke 0 s/d 14 BIT ke 15 9
Bilangan Negatif Mencari Bilangan Negatif : • Konversikan bilangan desimal negatif menjadi bilangan biner positif. • Komplemenkan setiap angka 1 dengan 0 dan angka 0 dengan 1. • Tambahkan angka satu pada bilangan hasil komplemen di atas. 10

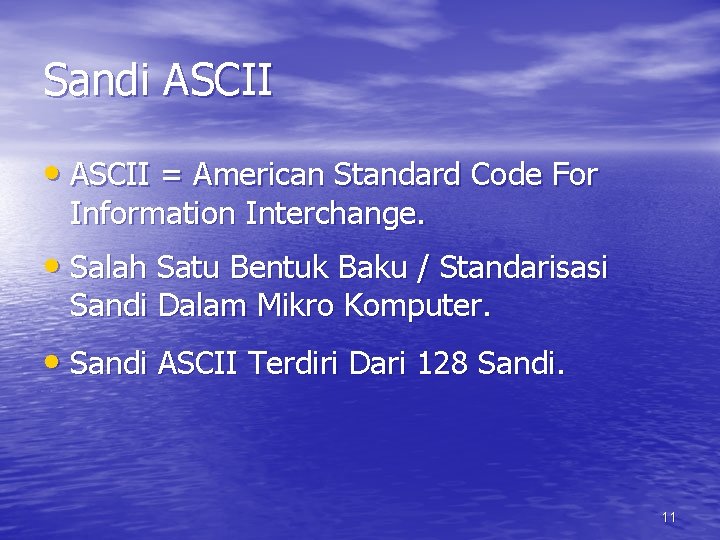

Sandi ASCII • ASCII = American Standard Code For Information Interchange. • Salah Satu Bentuk Baku / Standarisasi Sandi Dalam Mikro Komputer. • Sandi ASCII Terdiri Dari 128 Sandi. 11
Sandi ASCII (cont. ) • Kelompok 8 bit (1 byte) 28 = 256 bilangan • Satu Bilangan = 1 sandi ASCII • 128 sandi ASCII = 128 bilangan 00 H s/d 7 F H • Character set lainnya = 128 bilangan 80 H s/d FF H 12
