Maschinistenlehrgang (F-Ma) „Kraftbetriebene und sonstige Geräte “

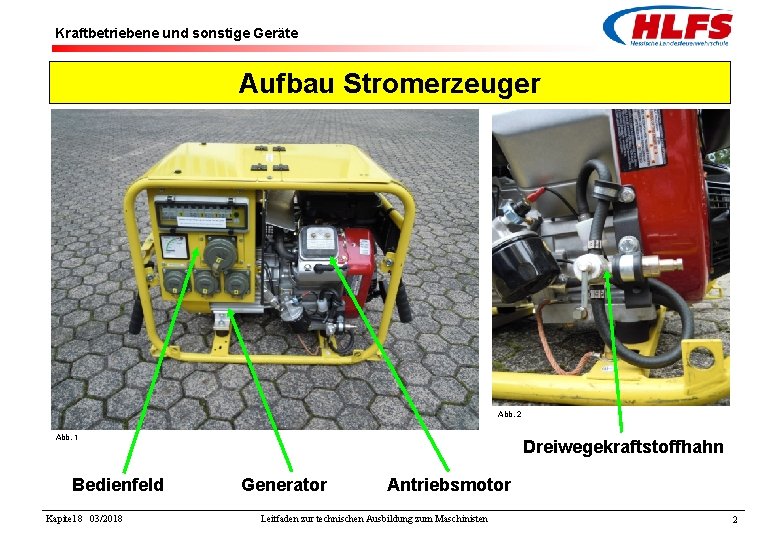

Kraftbetriebene und sonstige Geräte Aufbau Stromerzeuger Abb. 2 Abb. 1 Bedienfeld Kapitel 8 03/2018 Dreiwegekraftstoffhahn Generator Antriebsmotor Leitfaden zur technischen Ausbildung zum Maschinisten 2

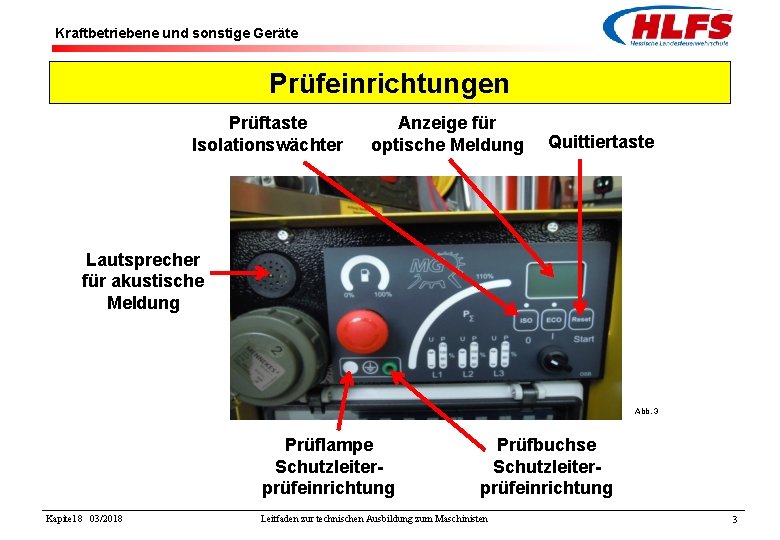

Kraftbetriebene und sonstige Geräte Prüfeinrichtungen Prüftaste Isolationswächter Anzeige für optische Meldung Quittiertaste Lautsprecher für akustische Meldung Abb. 3 Prüflampe Schutzleiterprüfeinrichtung Kapitel 8 03/2018 Prüfbuchse Schutzleiterprüfeinrichtung Leitfaden zur technischen Ausbildung zum Maschinisten 3

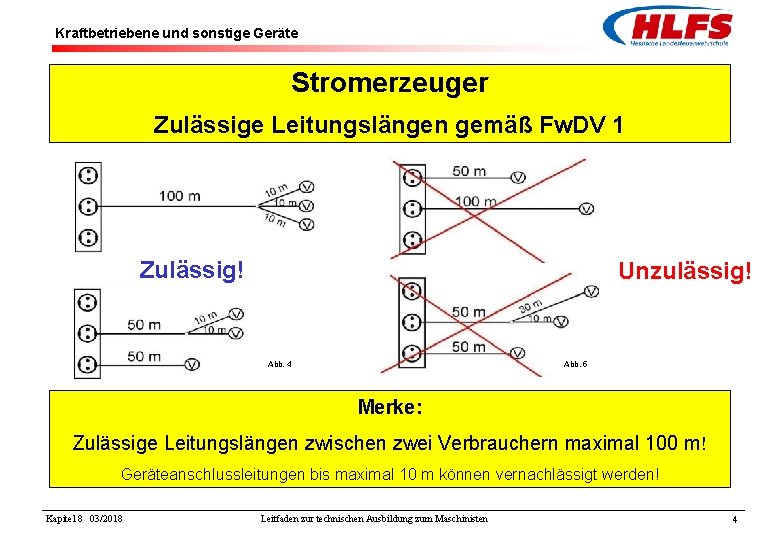

Kraftbetriebene und sonstige Geräte Stromerzeuger Zulässige Leitungslängen gemäß Fw. DV 1 Zulässig! Unzulässig! Abb. 4 Abb. 5 Merke: Zulässige Leitungslängen zwischen zwei Verbrauchern maximal 100 m! Geräteanschlussleitungen bis maximal 10 m können vernachlässigt werden! Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 4

Kraftbetriebene und sonstige Geräte Lüftungsgeräte Drucklüfter Propellerlüfter Be- und Entlüftungsgerät Turbinenlüfter Abb. 6 Abb. 7 Abb. 8 Abb. 9 Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 5

Kraftbetriebene und sonstige Geräte Aufbau Propellerlüfter mit Verbrennungsmotor Abb. 10 Lüfterrad Kapitel 8 03/2018 Abb. 12 Abb. 11 Verbrennungsmotor Propellerlüfter mit Wasserturbine Tragrahmen mit Fahrgestell Wasserturbine Leitfaden zur technischen Ausbildung zum Maschinisten 6

Kraftbetriebene und sonstige Geräte Aufbau Turbinenlüfter mit Verbrennungsmotor Tragrahmen mit Fahrgestell Verbrennungsmotor Abb. 13 Lüfterrad Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 7

Kraftbetriebene und sonstige Geräte Aufbau Be- und Entlüftungsgerät Elektromotor Anschlussflansch Spirallutten Verbindungsschellen Abb. 14 Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 8

Kraftbetriebene und sonstige Geräte Aufbau Tauchmotorpumpe TP 4/1 Anschlussleitung Tragegriff B-Festkupplung Kondensator eingebaut Elektromotor Leckwasserraum mit Kontrollschraube Abb. 15 Kapitel 8 03/2018 Laufrad Bodenplatte mit Schutzsieb Leitfaden zur technischen Ausbildung zum Maschinisten 9

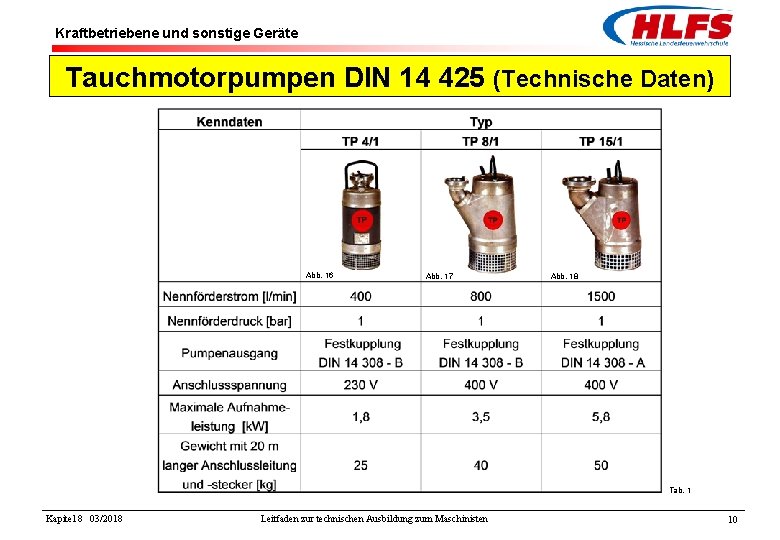

Kraftbetriebene und sonstige Geräte Tauchmotorpumpen DIN 14 425 (Technische Daten) Abb. 16 Abb. 17 Abb. 18 Tab. 1 Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 10

Kraftbetriebene und sonstige Geräte Aufbau Trennschleifmaschine mit Elektromotor Trennschleifmaschine mit Verbrennungsmotor Trennscheiben bis 230 mm Trennscheiben bis 350 mm Abb. 20 Abb. 19 Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 11

Kraftbetriebene und sonstige Geräte Rettungssägen Doppelblattsäge Abb. 22 Abb. 21 Abb. 23 Kapitel 8 03/2018 Motorkettensägen mit speziellen Schneideinrichtungen Säbelsäge Abb. 24 Leitfaden zur technischen Ausbildung zum Maschinisten 12

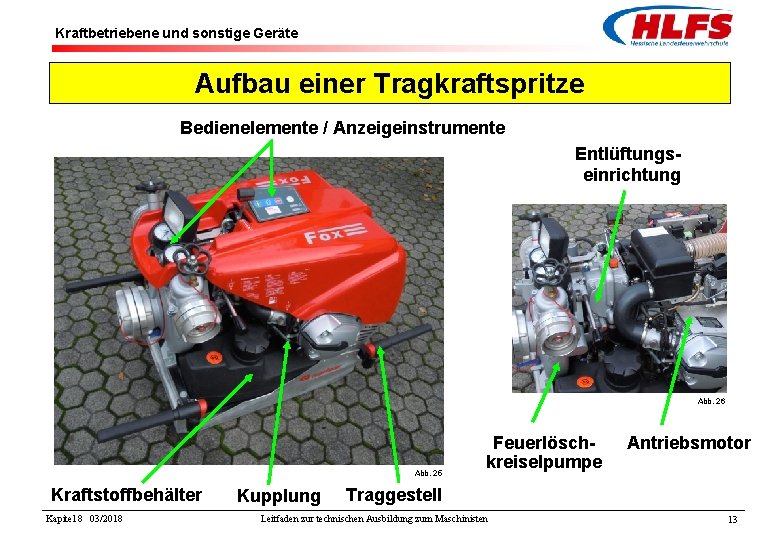

Kraftbetriebene und sonstige Geräte Aufbau einer Tragkraftspritze Bedienelemente / Anzeigeinstrumente Entlüftungseinrichtung Abb. 26 Abb. 25 Kraftstoffbehälter Kapitel 8 03/2018 Kupplung Feuerlöschkreiselpumpe Antriebsmotor Traggestell Leitfaden zur technischen Ausbildung zum Maschinisten 13

Kraftbetriebene und sonstige Geräte Kennzeichnung der Tragkraftspritze DIN EN 14466: 2008 -09 PFPN 10 - 1000 Nennförderstrom [l/min] Nennförderdruck [bar] Tragkraftspritze Anmerkung: P = portable (tragbar) FPN = Normaldruckpumpe Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 14

Kraftbetriebene und sonstige Geräte Tragkraftspritze PFPN 10 -1000 mit Kennlinie „TS Magirus Fire“ GP 3* GP 2* GP 1* Abb. 27 GP 1* GP 3* geodätische Saughöhe 3 m GP 2* geodätische Saughöhe 7, 5 m Abb. 28 * GP = Garantiepunkt Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 15

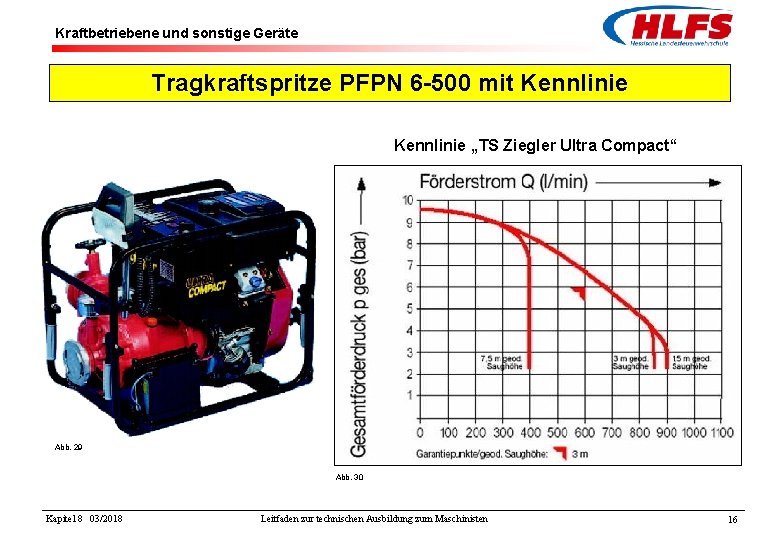

Kraftbetriebene und sonstige Geräte Tragkraftspritze PFPN 6 -500 mit Kennlinie „TS Ziegler Ultra Compact“ Abb. 29 Abb. 30 Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 16

Kraftbetriebene und sonstige Geräte Aufbau einer Turbotauchpumpe TTP 8/1/8 800 l/min Nennförderdruck 1 bar Treibwasserdruck 8 bar am Turbineneingang Abb. 31 Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 17

Kraftbetriebene und sonstige Geräte Aufbau einer Wasserstrahlpumpe 4 2 3 5 1 An der Treibdüse wird, wegen dem Prinzip der Energieerhaltung, ein Unterdruck erzeugt. 1. Gehäuse mit Bodensieb 2. Treibwasserkanal 3. Treibdüse 4. Fangrohr 5. Saugraum Abb. 32 Kapitel 8 03/2018 Leitfaden zur technischen Ausbildung zum Maschinisten 18
