Marselin Jamlaay ST MT Email marselin 90gmail com

Marselin Jamlaay, ST, MT Email: marselin 90@gmail. com Teknik Listrik Politeknik Negeri Ambon

Jaringan dan Rangkaian • Sambungan dua atau lebih elemen listrik akan membentuk sebuah jaringan listrik. • Jika jaringan listrik berupa suatu lintasan tertutup maka jaringan ini merupakan sebuah rangkaian listrik. • Tidak semua jaringan listrik merupakan rangkaian listrik. + - Jaringan yang bukan merupakan rangkaian Jaringan yang merupakan rangkaian

Jaringan dan Rangkaian Manakah yang merupakan rangkaian listrik ? + - a. b. + - c. + - d.

Arus, Tegangan, dan Daya Sebuah rangkaian listrik dimana terdapat elemen aktif, pada rangkaian tersebut mengalir arus listrik. Apa itu arus listrik? Battery memicu pergerakan elektron bebas menuju ke terminal positif battery Pergerakan elektron menghasilkan aliran arus listrik yang berlawanan dengan arah pergerakan elektron Arus Listrik adalah banyaknya elektron (muatan) yang mengalir dalam satuan waktu:

Arus, Tegangan, dan Daya Macam-macam arus? Arus DC arus yang mempunyai nilai tetap atau konstan terhadap satuan waktu Arus AC arus yang mempunyai nilai yang berubah terhadap satuan waktu

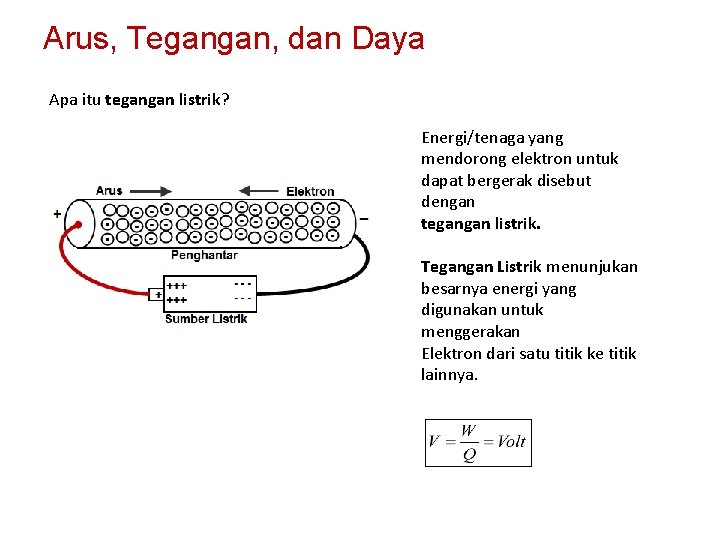

Arus, Tegangan, dan Daya Apa itu tegangan listrik? Energi/tenaga yang mendorong elektron untuk dapat bergerak disebut dengan tegangan listrik. Tegangan Listrik menunjukan besarnya energi yang digunakan untuk menggerakan Elektron dari satu titik ke titik lainnya.

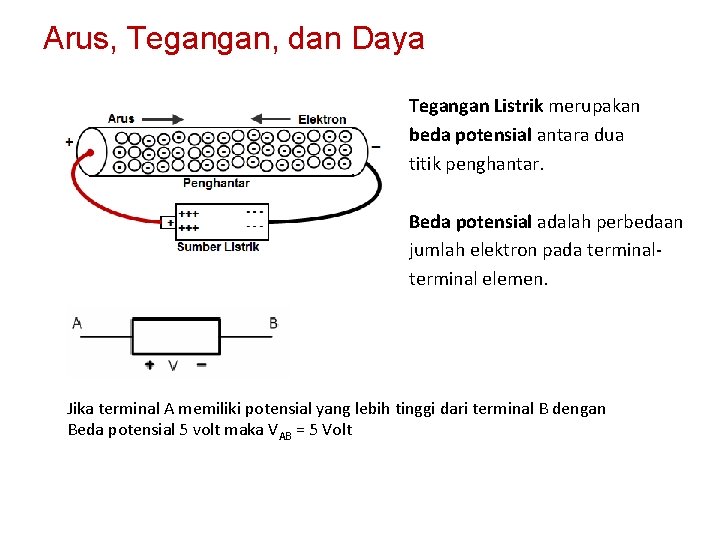

Arus, Tegangan, dan Daya Tegangan Listrik merupakan beda potensial antara dua titik penghantar. Beda potensial adalah perbedaan jumlah elektron pada terminal elemen. Jika terminal A memiliki potensial yang lebih tinggi dari terminal B dengan Beda potensial 5 volt maka VAB = 5 Volt

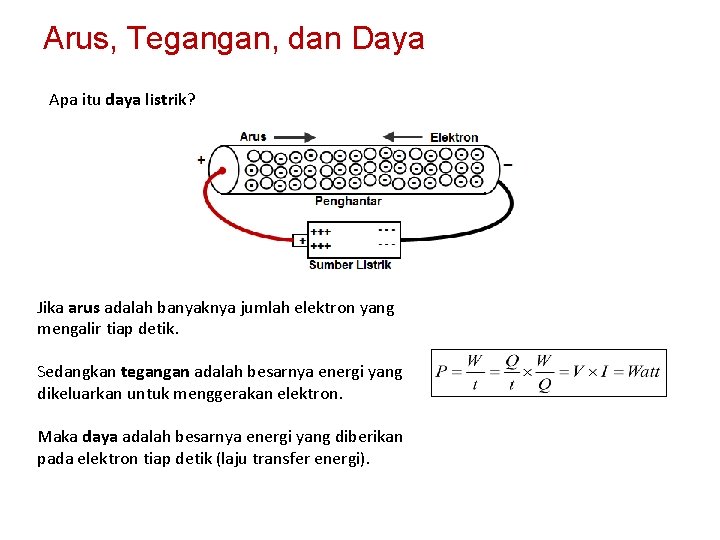

Arus, Tegangan, dan Daya Apa itu daya listrik? Jika arus adalah banyaknya jumlah elektron yang mengalir tiap detik. Sedangkan tegangan adalah besarnya energi yang dikeluarkan untuk menggerakan elektron. Maka daya adalah besarnya energi yang diberikan pada elektron tiap detik (laju transfer energi).

Arus, Tegangan, dan Daya Hukum kekekalan energi: energi tidak dapat diciptakan dimusnakan, hanya dapat berpindah dari satu bentuk ke bentuk lain. Untuk menyatakan apakah energi/daya listrik disuplai atau diserap oleh elemen dapat dilihat dari polaritas tegangan dan arah arus. Jika arus menuju terminal positif elemen maka dikatakan elemen tersebut menyerap energi (I =+) Jika arus meninggalkan terminal positif elemen maka dikatakan elemen tersebut menyuplai energi (I=-)

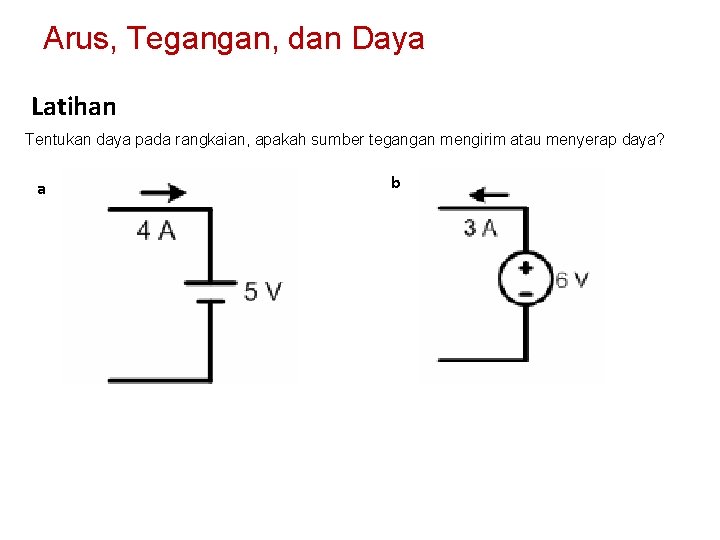

Arus, Tegangan, dan Daya Latihan Tentukan daya pada rangkaian, apakah sumber tegangan mengirim atau menyerap daya? a b

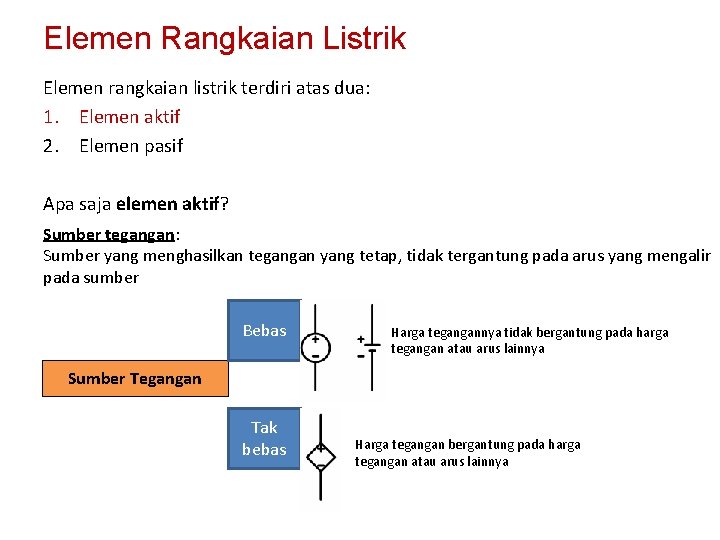

Elemen Rangkaian Listrik Elemen rangkaian listrik terdiri atas dua: 1. Elemen aktif 2. Elemen pasif Apa saja elemen aktif? Sumber tegangan: Sumber yang menghasilkan tegangan yang tetap, tidak tergantung pada arus yang mengalir pada sumber Bebas Harga tegangannya tidak bergantung pada harga tegangan atau arus lainnya Sumber Tegangan Tak bebas Harga tegangan bergantung pada harga tegangan atau arus lainnya

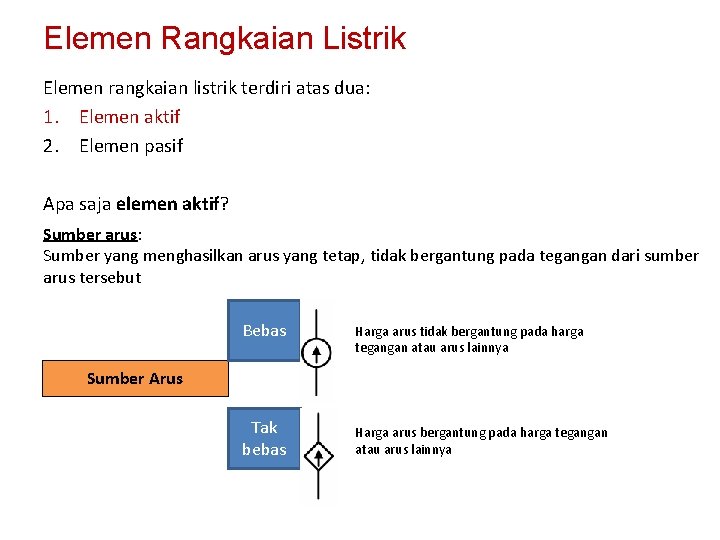

Elemen Rangkaian Listrik Elemen rangkaian listrik terdiri atas dua: 1. Elemen aktif 2. Elemen pasif Apa saja elemen aktif? Sumber arus: Sumber yang menghasilkan arus yang tetap, tidak bergantung pada tegangan dari sumber arus tersebut Bebas Harga arus tidak bergantung pada harga tegangan atau arus lainnya Sumber Arus Tak bebas Harga arus bergantung pada harga tegangan atau arus lainnya

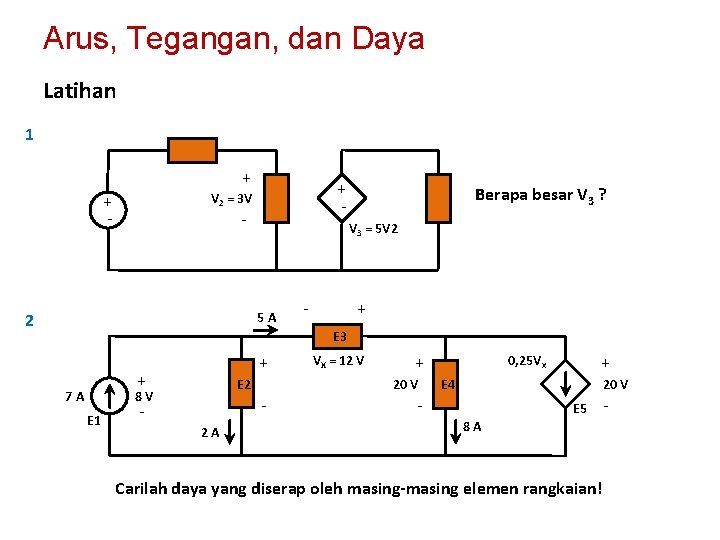

Arus, Tegangan, dan Daya Latihan 1 + + - V 2 = 3 V + - - V 3 = 5 V 2 5 A 2 Berapa besar V 3 ? - + E 3 + + 7 A E 2 8 V E 1 2 A + 20 V - - VX = 12 V + 0, 25 Vx E 4 20 V - E 5 - 8 A Carilah daya yang diserap oleh masing-masing elemen rangkaian!

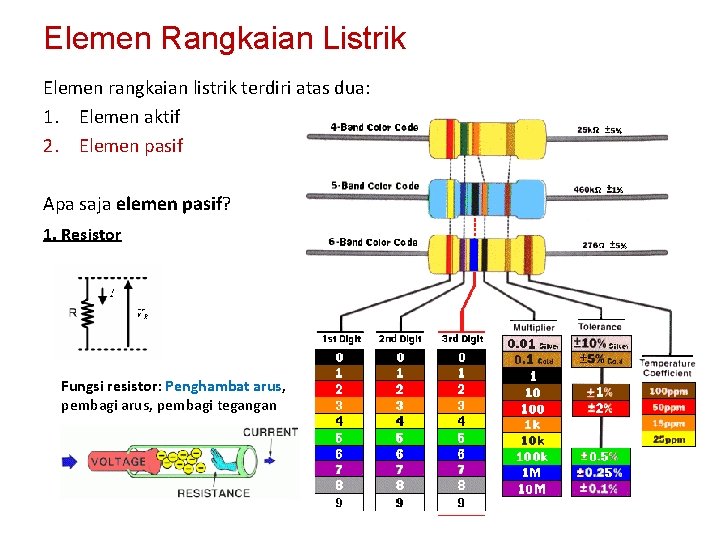

Elemen Rangkaian Listrik Elemen rangkaian listrik terdiri atas dua: 1. Elemen aktif 2. Elemen pasif Apa saja elemen pasif? 1. Resistor Fungsi resistor: Penghambat arus, pembagi tegangan

Elemen Rangkaian Listrik Elemen rangkaian listrik terdiri atas dua: 1. Elemen aktif 2. Elemen pasif Apa saja elemen pasif? 1. Resistor Fungsi resistor: Penghambat arus, pembagi tegangan

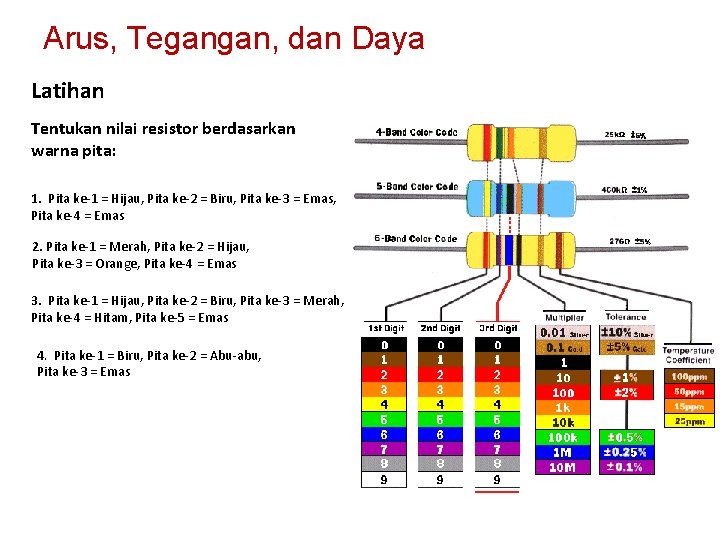

Arus, Tegangan, dan Daya Latihan Tentukan nilai resistor berdasarkan warna pita: 1. Pita ke-1 = Hijau, Pita ke-2 = Biru, Pita ke-3 = Emas, Pita ke-4 = Emas 2. Pita ke-1 = Merah, Pita ke-2 = Hijau, Pita ke-3 = Orange, Pita ke-4 = Emas 3. Pita ke-1 = Hijau, Pita ke-2 = Biru, Pita ke-3 = Merah, Pita ke-4 = Hitam, Pita ke-5 = Emas 4. Pita ke-1 = Biru, Pita ke-2 = Abu-abu, Pita ke-3 = Emas

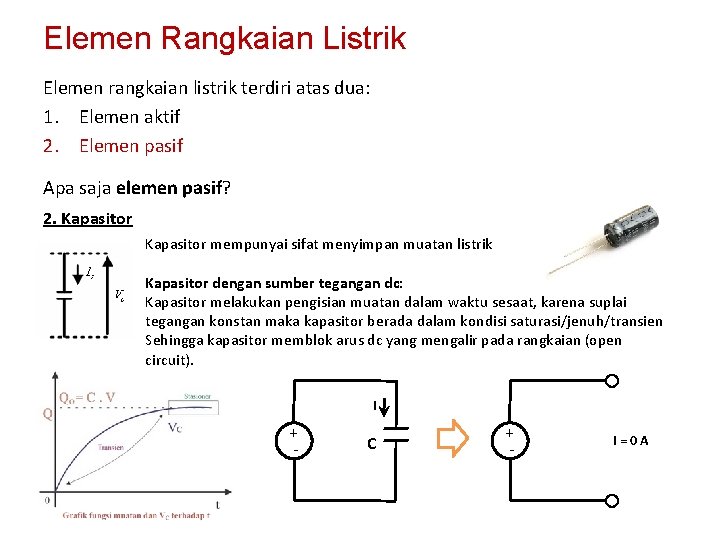

Elemen Rangkaian Listrik Elemen rangkaian listrik terdiri atas dua: 1. Elemen aktif 2. Elemen pasif Apa saja elemen pasif? 2. Kapasitor mempunyai sifat menyimpan muatan listrik Kapasitor dengan sumber tegangan dc: Kapasitor melakukan pengisian muatan dalam waktu sesaat, karena suplai tegangan konstan maka kapasitor berada dalam kondisi saturasi/jenuh/transien Sehingga kapasitor memblok arus dc yang mengalir pada rangkaian (open circuit). I + - C + - I=0 A

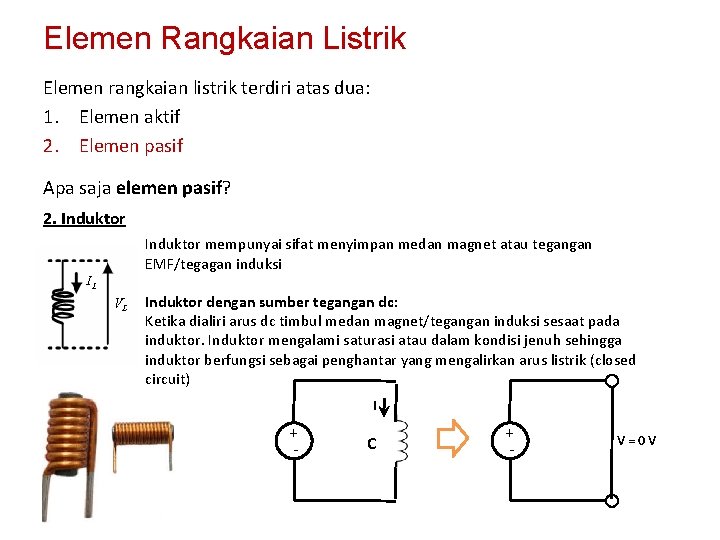

Elemen Rangkaian Listrik Elemen rangkaian listrik terdiri atas dua: 1. Elemen aktif 2. Elemen pasif Apa saja elemen pasif? 2. Induktor mempunyai sifat menyimpan medan magnet atau tegangan EMF/tegagan induksi Induktor dengan sumber tegangan dc: Ketika dialiri arus dc timbul medan magnet/tegangan induksi sesaat pada induktor. Induktor mengalami saturasi atau dalam kondisi jenuh sehingga induktor berfungsi sebagai penghantar yang mengalirkan arus listrik (closed circuit) I + - C + - V=0 V

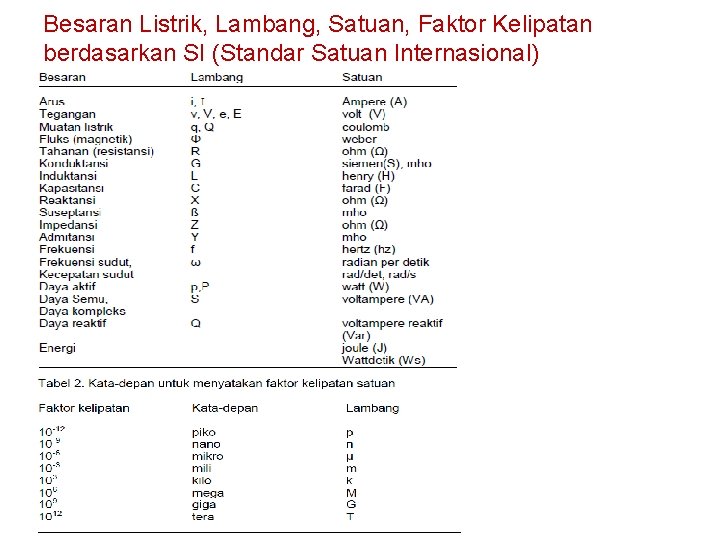

Besaran Listrik, Lambang, Satuan, Faktor Kelipatan berdasarkan SI (Standar Satuan Internasional)

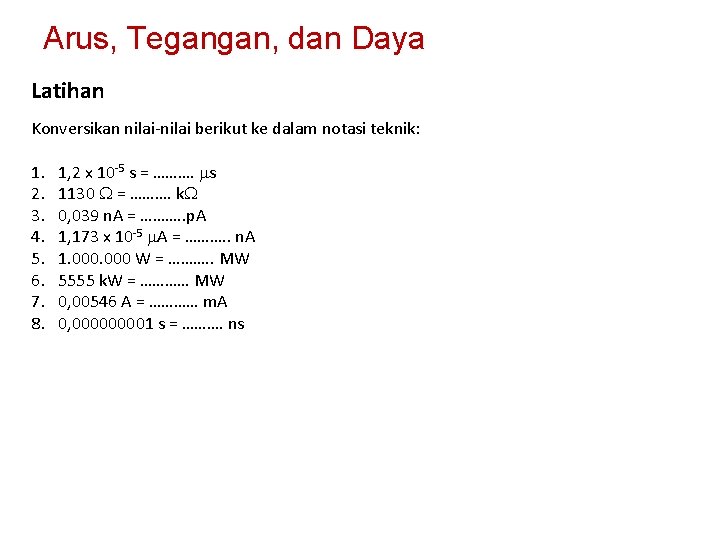

Arus, Tegangan, dan Daya Latihan Konversikan nilai-nilai berikut ke dalam notasi teknik: 1. 2. 3. 4. 5. 6. 7. 8. 1, 2 x 10 -5 s = ………. s 1130 = ………. k 0, 039 n. A = ………. . p. A 1, 173 x 10 -5 A = ………. . n. A 1. 000 W = ………. . MW 5555 k. W = ………… MW 0, 00546 A = ………… m. A 0, 00001 s = ………. ns
