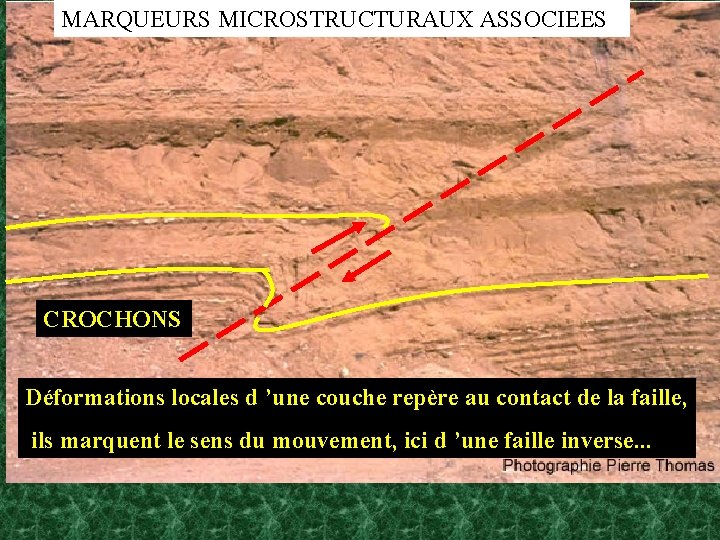

MARQUEURS MICROSTRUCTURAUX ASSOCIEES CROCHONS Déformations locales d ’une couche repère au contact de la faille, ils marquent le sens du mouvement, ici d ’une faille inverse. . .

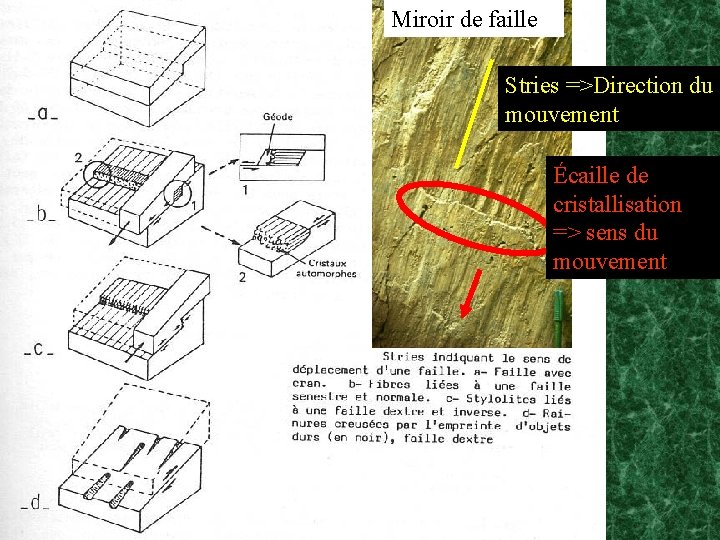

Miroir de faille Stries =>Direction du mouvement Écaille de cristallisation => sens du mouvement

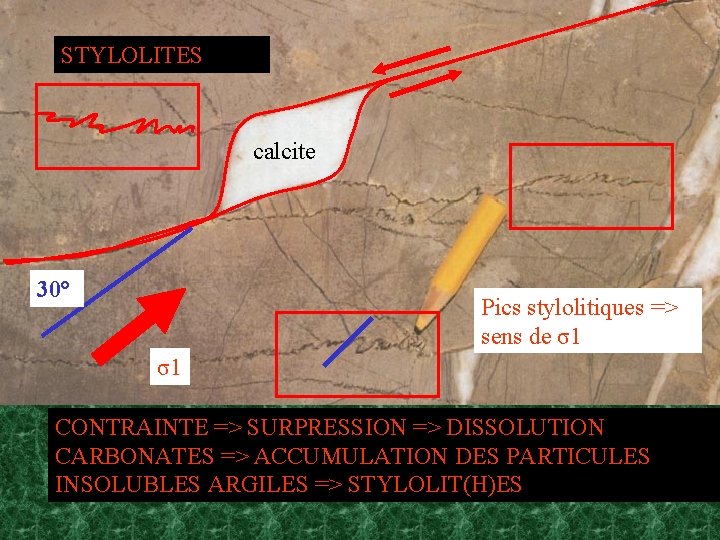

STYLOLITES calcite 30° Pics stylolitiques => sens de σ1 σ1 CONTRAINTE => SURPRESSION => DISSOLUTION CARBONATES => ACCUMULATION DES PARTICULES INSOLUBLES ARGILES => STYLOLIT(H)ES

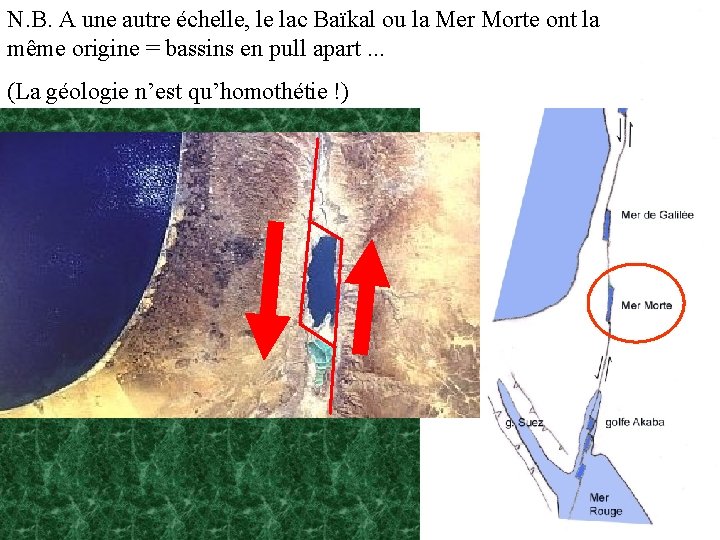

N. B. A une autre échelle, le lac Baïkal ou la Mer Morte ont la même origine = bassins en pull apart. . . (La géologie n’est qu’homothétie !)

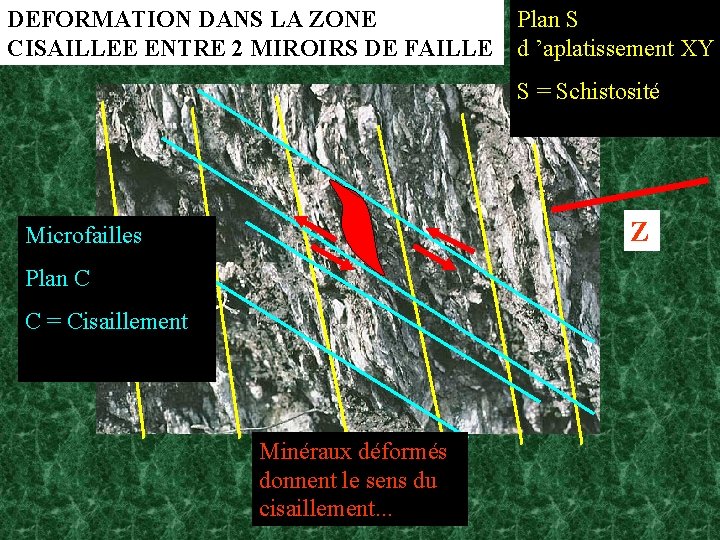

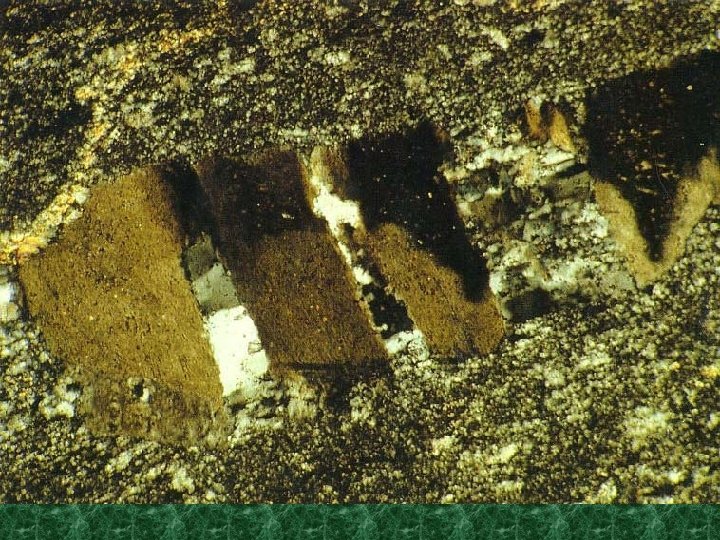

DEFORMATION DANS LA ZONE CISAILLEE ENTRE 2 MIROIRS DE FAILLE Plan S d ’aplatissement XY S = Schistosité Z Microfailles Plan C C = Cisaillement Minéraux déformés donnent le sens du cisaillement. . .

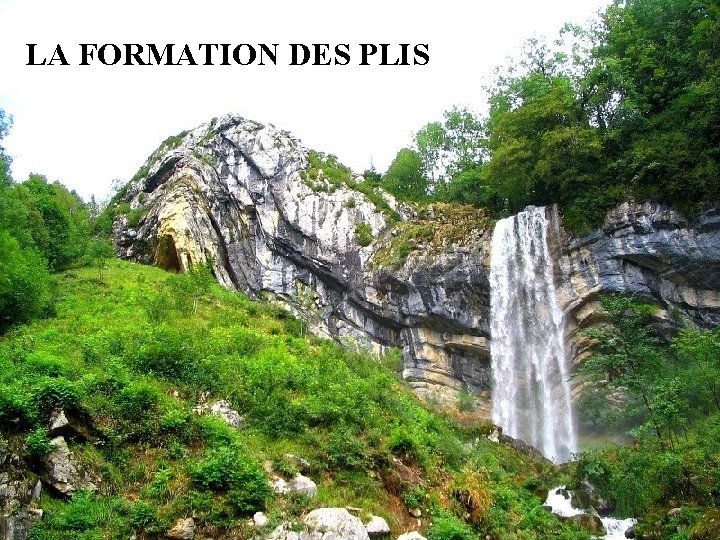

LA FORMATION DES PLIS

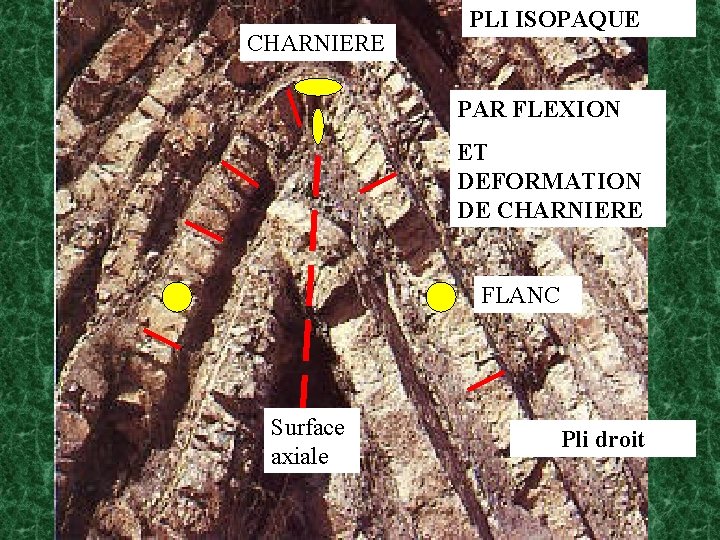

CHARNIERE PLI ISOPAQUE PAR FLEXION ET DEFORMATION DE CHARNIERE FLANC Surface axiale Pli droit

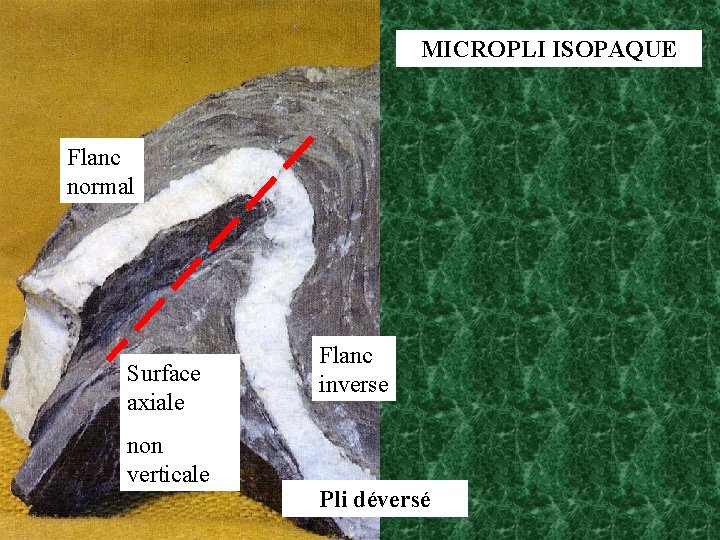

MICROPLI ISOPAQUE Flanc normal Surface axiale non verticale Flanc inverse Pli déversé

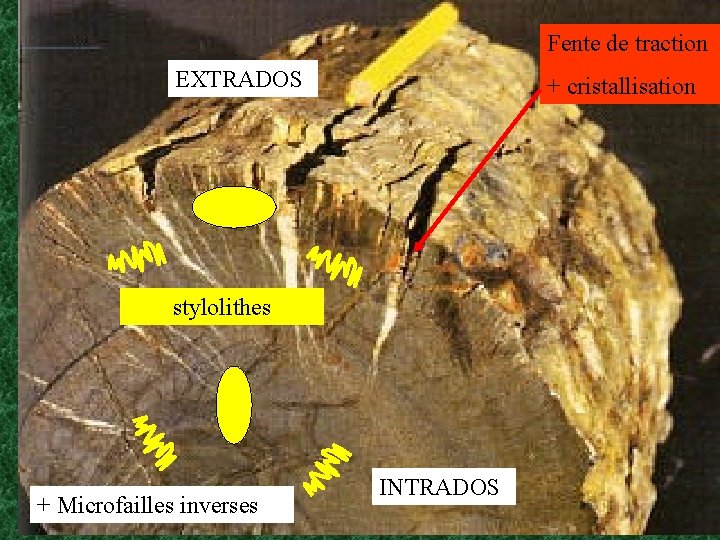

Fente de traction EXTRADOS + cristallisation stylolithes + Microfailles inverses INTRADOS

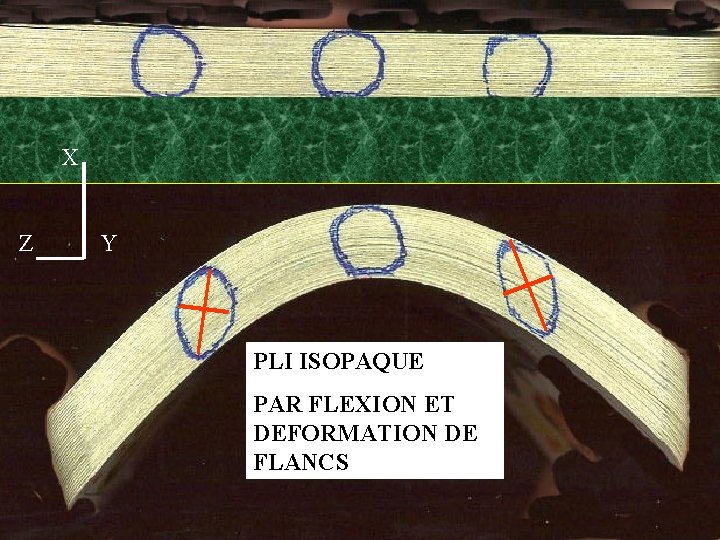

X Z Y PLI ISOPAQUE PAR FLEXION ET DEFORMATION DE FLANCS

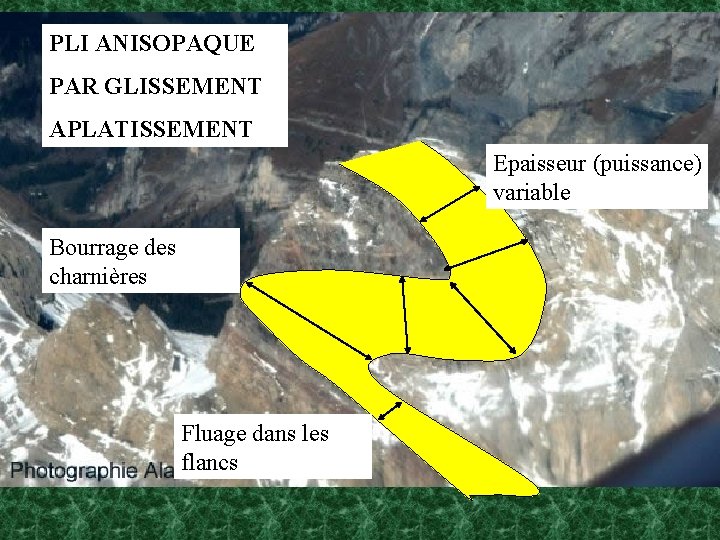

PLI ANISOPAQUE PAR GLISSEMENT APLATISSEMENT Epaisseur (puissance) variable Bourrage des charnières Fluage dans les flancs

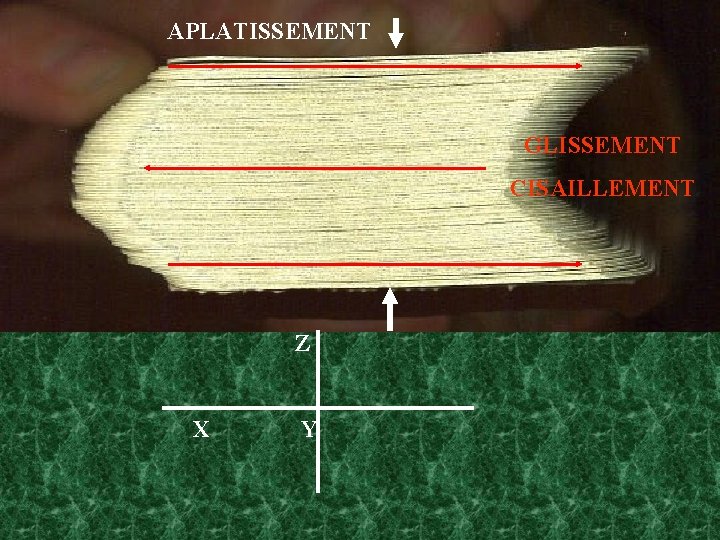

APLATISSEMENT GLISSEMENT CISAILLEMENT Z X Y

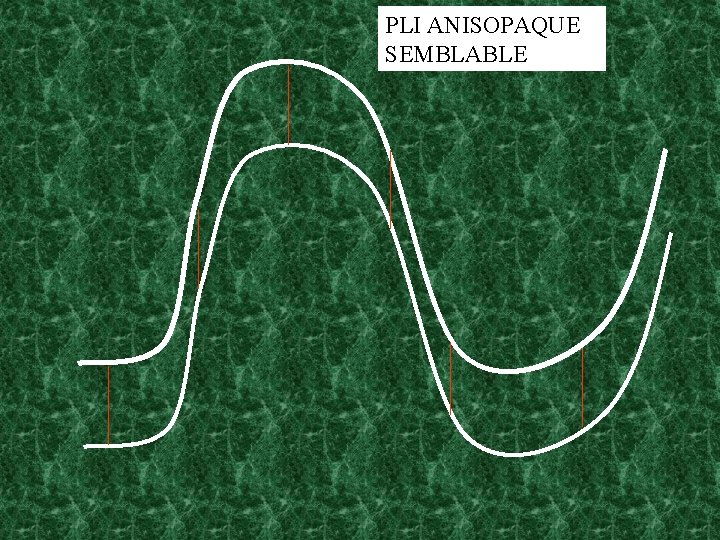

PLI ANISOPAQUE SEMBLABLE

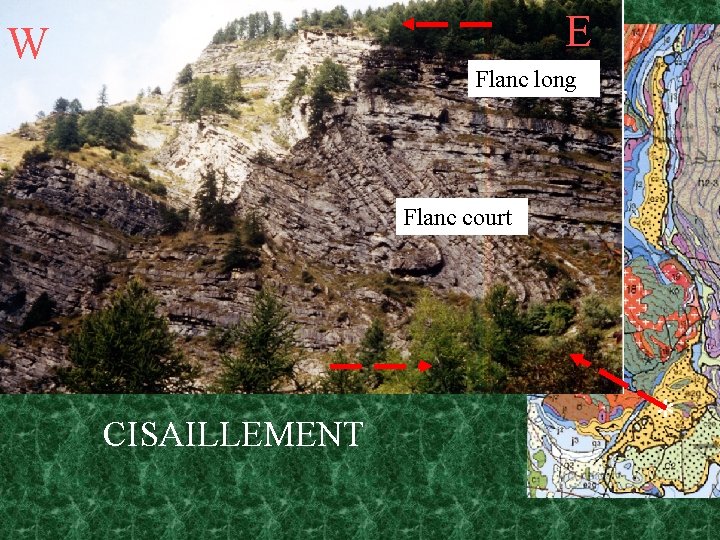

E W Flanc long Flanc court CISAILLEMENT *

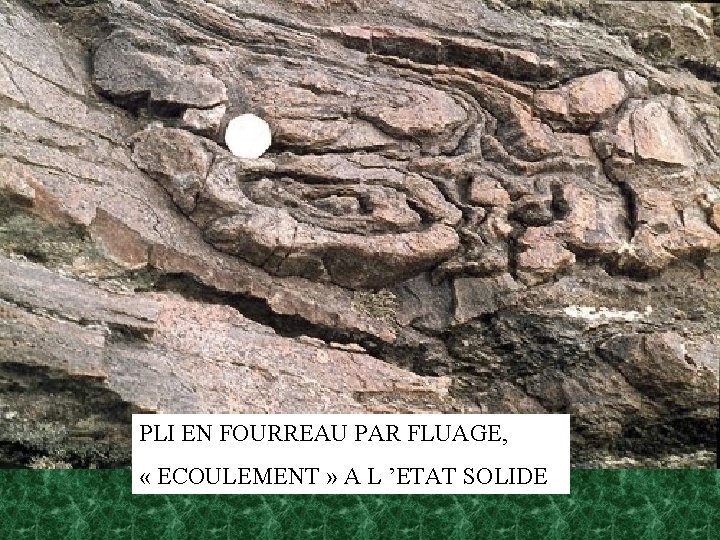

PLI EN FOURREAU PAR FLUAGE, « ECOULEMENT » A L ’ETAT SOLIDE

cf. modèle de la guimauve à la Saint Romain DANS UN MILIEU TRES DUCTILE, UNE COURBURE D ’AXE DE PLI EST POSSIBLE PLI EN FOURREAU

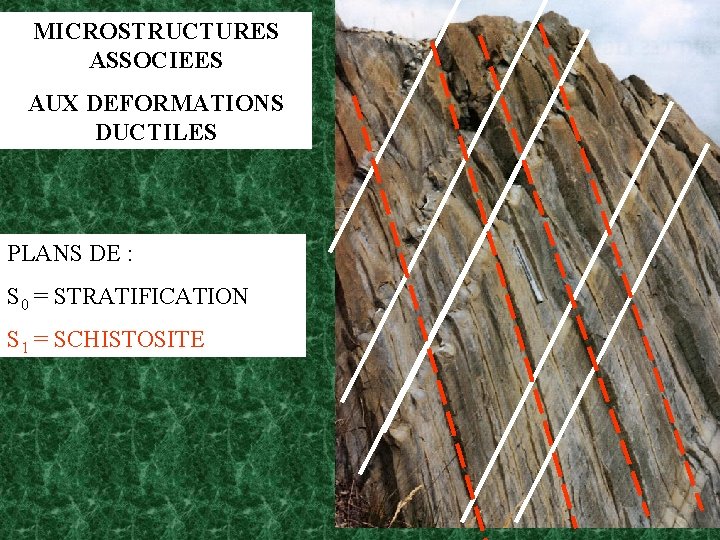

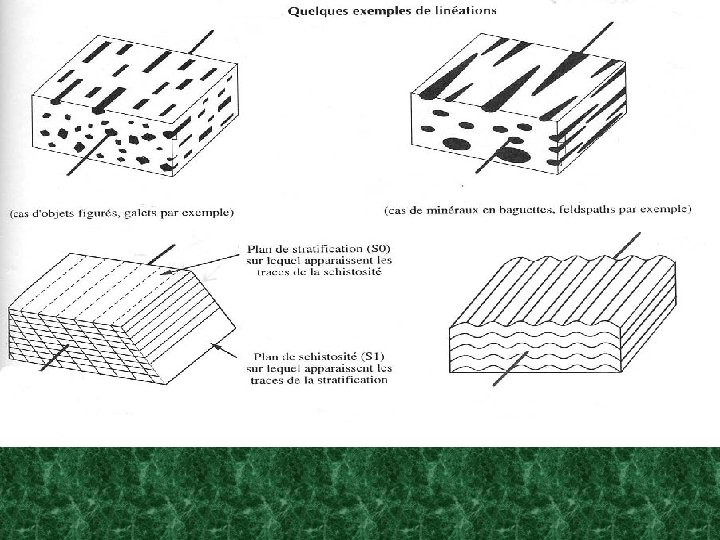

MICROSTRUCTURES ASSOCIEES AUX DEFORMATIONS DUCTILES PLANS DE : S 0 = STRATIFICATION S 1 = SCHISTOSITE

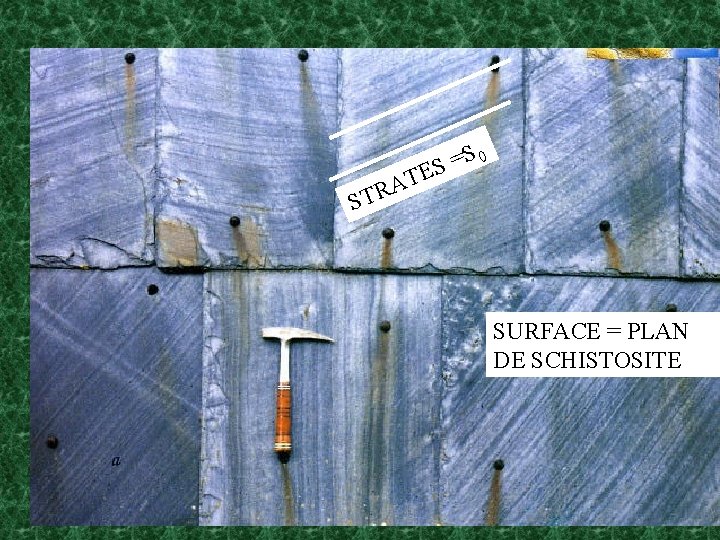

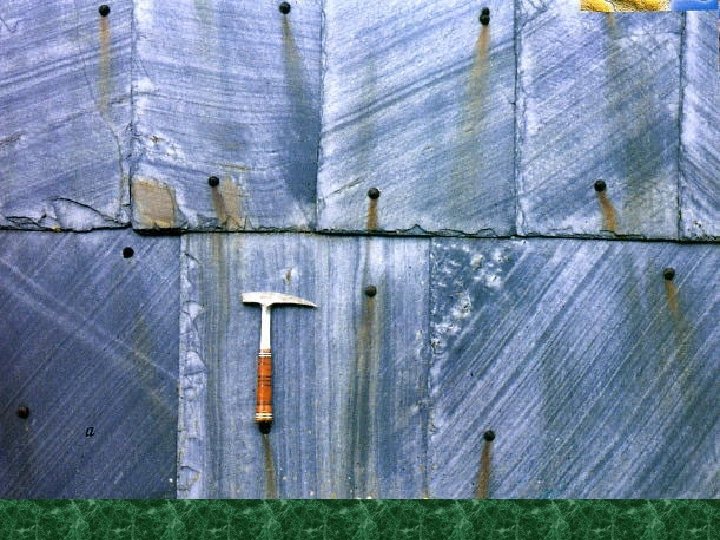

S 0 = S TE A R T S SURFACE = PLAN DE SCHISTOSITE

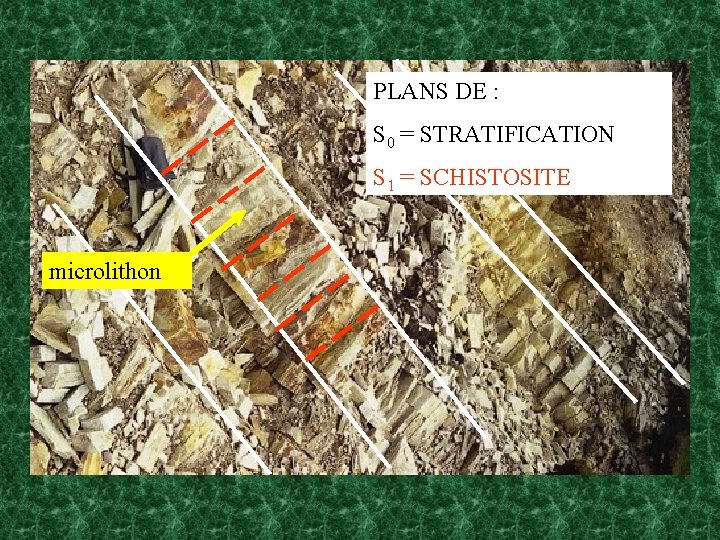

PLANS DE : S 0 = STRATIFICATION S 1 = SCHISTOSITE microlithon

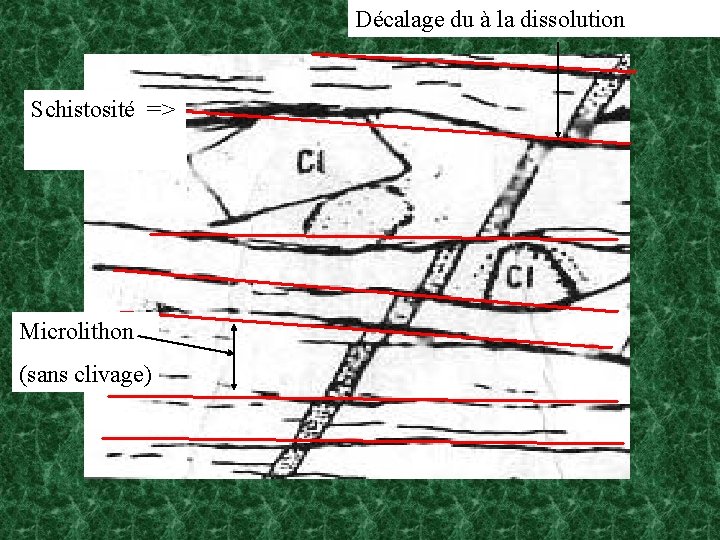

Décalage du à la dissolution Schistosité => Microlithon (sans clivage)

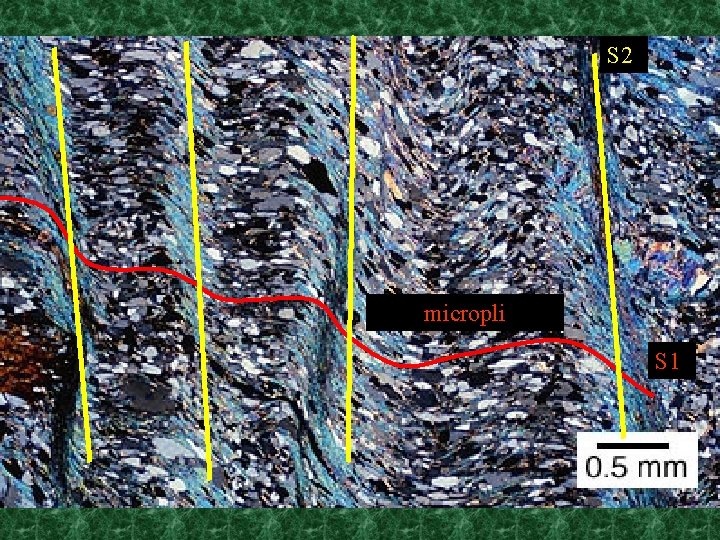

S 2 micropli S 1

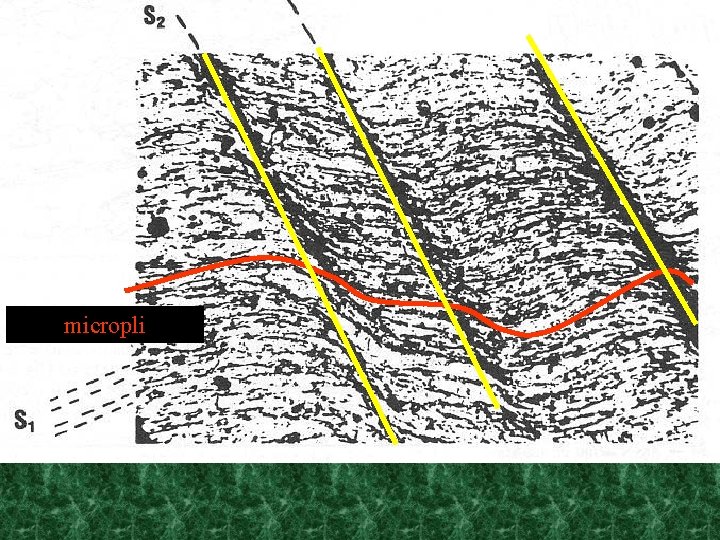

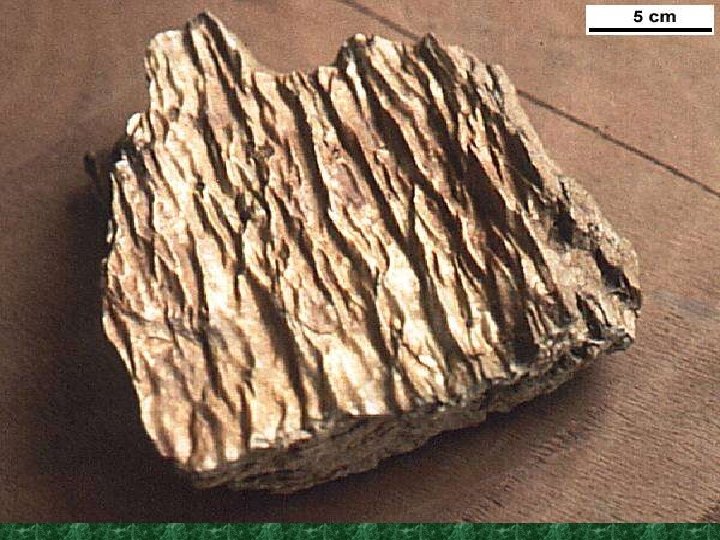

micropli

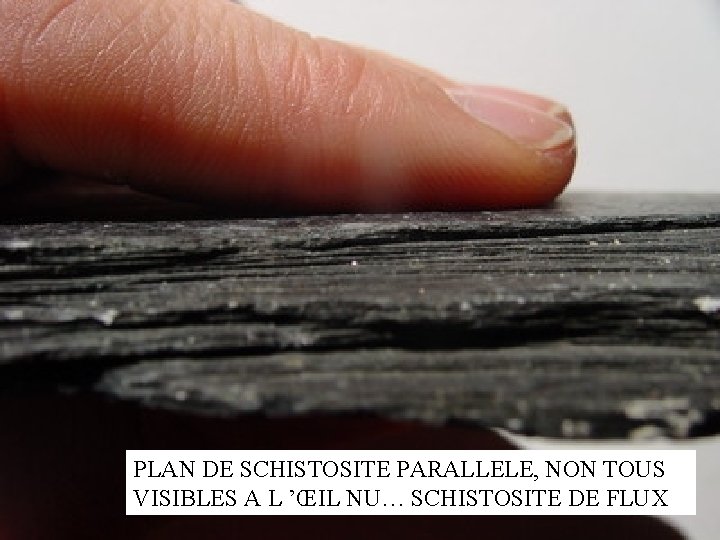

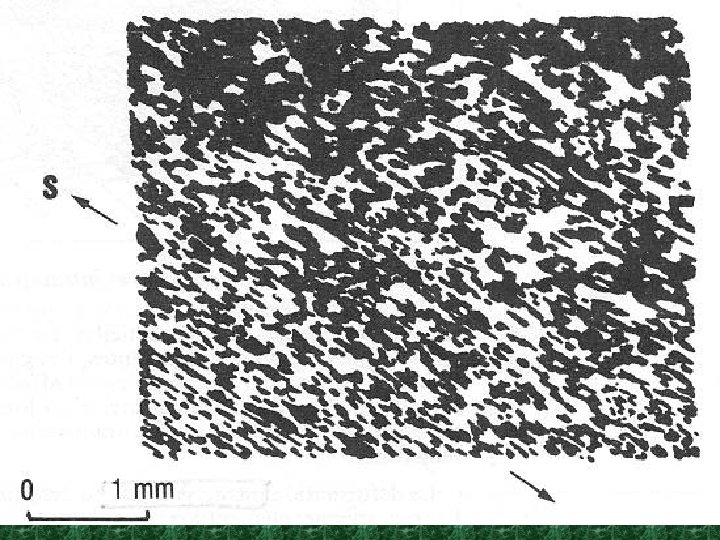

PLAN DE SCHISTOSITE PARALLELE, NON TOUS VISIBLES A L ’ŒIL NU… SCHISTOSITE DE FLUX

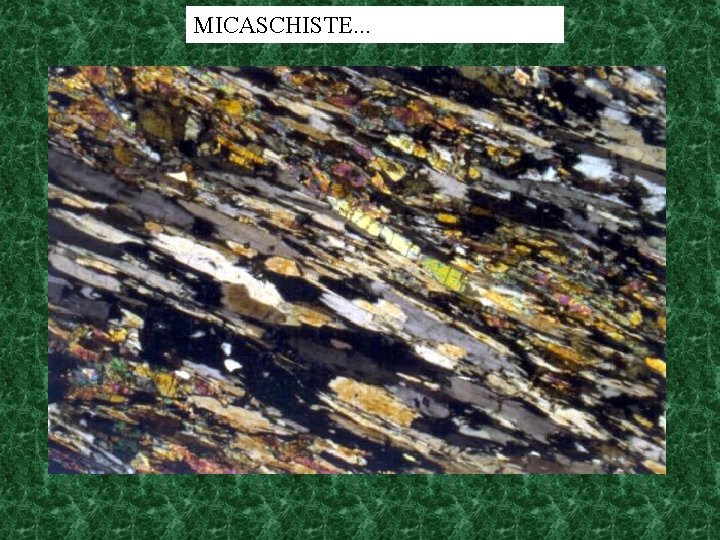

MICASCHISTE. . .

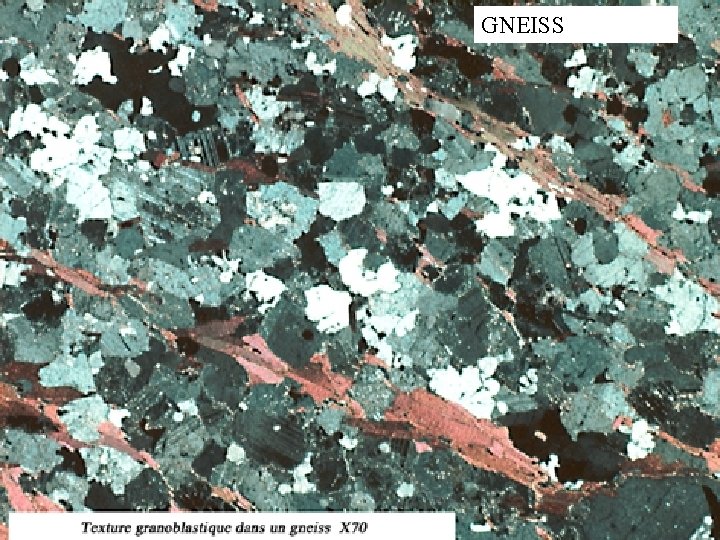

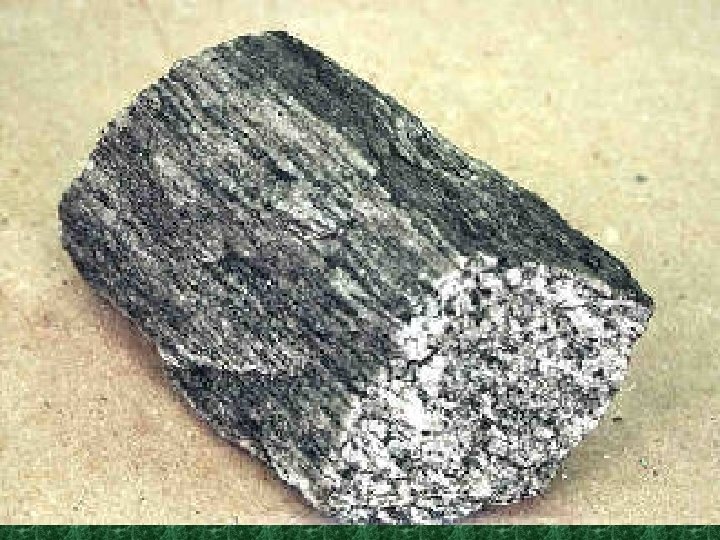

GNEISS

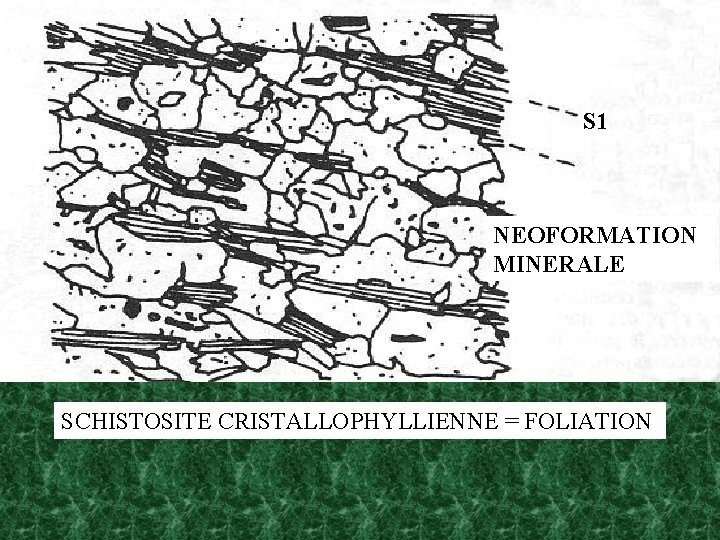

S 1 NEOFORMATION MINERALE SCHISTOSITE CRISTALLOPHYLLIENNE = FOLIATION
