Markus Röder

XML

1. XML ist eine Methode, um strukturierte Daten in einer Textdatei darzustellen • strukturierten Daten sind – – – Kalkulationstabellen, Adressbücher, Konfigurationsparameter, finanzielle Transaktionen, technische Zeichnungen usw. zu verstehen. • XML ist eine Menge von Regeln, Richtlinien, Konventionen XML in 10 Punkten

2. XML sieht fast aus wie HTML, ist aber kein HTML • Wie HTML verwendet XML Tags (durch '<' und '>' geklammerte Wörter) • Attribute (der Form name="value"), • aber HTML legt fest, was jedes Tag und Attribut bedeutet • XML nutzt Tags zur Abgrenzung von Daten • überlässt die Interpretation der Daten vollkommen der Anwendung, die sie verarbeitet. Mit anderen Worten: wenn Sie "<p>" in einer XML-Datei sehen, sollten Sie nicht annehmen, dass es sich um einen Absatz (englisch: paragraph) handelt. Je nach Kontext kann es ein Preis, ein Parameter, eine Person, ein(e) P. . sein (übrigens, wer sagt denn, dass es ein Wort mit einem "p" sein muss? ) XML in 10 Punkten

3. XML ist Text, aber nicht zum Lesen • • • XML-Dateien sind Textdateien, XML-Dateien sind viel strikter als für HTML. Ein vergessenes Tag oder ein Attribut ohne Anführungszeichen macht die Datei unbrauchbar, während dies bei HTML oft explizit erlaubt oder zumindest toleriert wird. In der offziellen XML-Spezifikation steht: Anwendungen dürfen keine Vermutungen anstellen, was der Erzeuger einer beschädigten Datei meinte; wenn die Datei kaputt ist, muss eine Anwendung genau da anhalten und eine Fehlermeldung ausgeben. XML in 10 Punkten

4. XML ist eine Familie von Techniken • • Hier ein Ausschnitt: Xlink (in Entwicklung seit November 1999), das eine Standardmethode beschreibt, um Hyperlinks zu einer XML-Datei hinzuzufügen. XPointer & XFragments (ebenfalls noch in Entwicklung) sind Syntaxen, um auf Teile eines XML-Dokuments zu zeigen. CSS, die Style-Sheet-Sprache XSL (Herbst 1999) ist die weiterentwickelte Sprache zum Erstellen von Style Sheets. Sie basiert auf XSLT Das DOM ist eine Standardmenge von Funktionsaufrufen zur Manipulation von XML- (und HTML-) Dateien aus einer Programmiersprache. XML Namespaces ist eine Spezifikation Die XML Schemas 1 und 2 unterstützen Entwickler bei der präzisen Definition ihrer eigenen XML-basierten Formate. XML in 10 Punkten

5. XML ist ausführlich, was aber kein Problem darstellt • XML-Dateien fast immer größer als vergleichbare binäre Formate. • Programme wie zip und gzip können Dateien sehr gut und sehr schnell komprimieren. • Diese Programme sind für fast alle Plattformen verfügbar (und meistens kostenlos). • Kommunikationsprotokolle wie Modemprotokolle und HTTP/1. 1 können Daten automatisch komprimieren und damit ebenso effektiv Bandbreite sparen wie ein binäres Format. XML in 10 Punkten

6. XML ist neu, aber nicht so neu • • Die Entwicklung von XML begann 1996 Seit Februar 1998 ist es ein W 3 C-Standard, Vor XML gab es SGML, seit 1986 eine ISO-Norm Vor XML gab es HTML, dessen Entwicklung 1990 begann. XML in 10 Punkten

7, 8, 9. . . • Diese kenne ich selbst noch nicht. XML in 10 Punkten

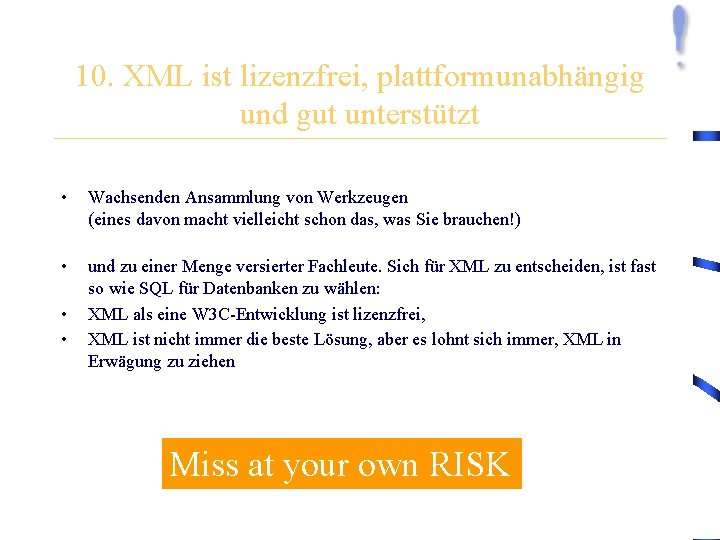

10. XML ist lizenzfrei, plattformunabhängig und gut unterstützt • Wachsenden Ansammlung von Werkzeugen (eines davon macht vielleicht schon das, was Sie brauchen!) • und zu einer Menge versierter Fachleute. Sich für XML zu entscheiden, ist fast so wie SQL für Datenbanken zu wählen: XML als eine W 3 C-Entwicklung ist lizenzfrei, XML ist nicht immer die beste Lösung, aber es lohnt sich immer, XML in Erwägung zu ziehen • • Miss at your own RISK XML in 10 Punkten

Von SGML zu XML

Probleme konkret – 1 • Was bedeuten diese Daten? – 000000072394|00001|Modell|Handy S 200|| 000000072394|00002|Spannung V/Hz|230/50|| 000000072394|00003|Einstellbereich Elektrode A|10 -140|| 000000072394|00004|Einstellbereich WIG A|10 -150|| – 0100021324554652 20 X 0. 3 MLVOLTAREN OPHTHA SINE EDP ATR 0000261106. . . 0100036404554770 200 MLPREWASH GALL SEIFE 000003100000. . . 0100003504556438 30 X 0. 4 MLPOLYRINSE LINSEN KLAERER 000008690000. . . – AENDERN ARTNR 4901 000 155 0 MATCHCODE Knebelschalter u. P. BEGINN_TEXT KURZTEXT Knebelschalter u. P. ENDE_TEXT KURZTEXT PREISTYP 0 PREISPER 1 BRUTTOPREIS 14, 20 Warengruppe Elektrozubeh”r Produktgruppe Schalter und Taster – <td><b>Microsoft Corp. <b></td><td>MSFT</td><b>92, 23</b></td>

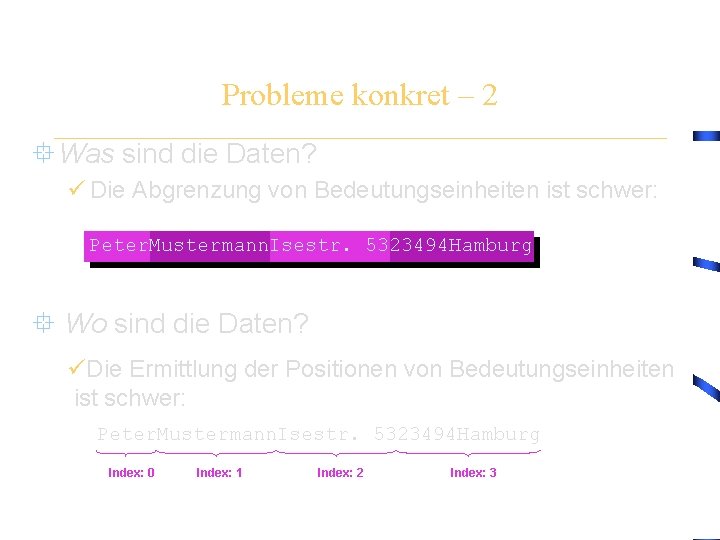

Probleme konkret – 2 ° Was sind die Daten? ü Die Abgrenzung von Bedeutungseinheiten ist schwer: Peter. Mustermann. Isestr. 5323494 Hamburg ° Wo sind die Daten? üDie Ermittlung der Positionen von Bedeutungseinheiten ist schwer: Peter. Mustermann. Isestr. 5323494 Hamburg Index: 0 Index: 1 Index: 2 Index: 3

Nachteile proprietärer Datenformate • Keine einheitliche Grundstruktur – Wechselnde Delimiter, nicht immer zeilenorientiert usw. • Nicht plattformunabhängig – Binärrepräsentation bestimmter Datentypen nicht portabel • Schwer lesbar – Nicht textbasiert – Keine Metainformationen • Unflexibel – Keine hierarchischen oder unstrukturierten Daten • Nicht erweiterbar – Grundstruktur und Semantik proprietär

Das XML-Lösungsangebot – 1 °Das sind die Daten! ü Bedeutungseinheiten werden von Tags eingeschlossen. ü Bedeutungseinheiten können geschachtelt werden. <Name><Vor>Peter</Vor><Nach>Mustermann</Nach></Name> ° Dort sind die Daten! üBedeutungseinheiten können über Namen identifiziert werden. <Name><Vor>Peter</Vor><Nach>Mustermann</Nach></Name> „Vor“ „Nach“ „Name“

Das XML-Lösungsangebot – 2 • Standardisiertes Regelwerk – Wohlgeformtheitsregeln – Standardisiertes Import-Werkzeug: XML-Parser – Standardisierte In-memory-Repräsentation: XML DOM • Textbasiertes Format – Plattformunabhängig – Lesbar & einfach zu erzeugen • Hierarchische Struktur – Kann flache, hierarchische und unstrukturierte Daten transportieren • Beliebig » erweiterbar « – Eigene XML-Formate werden nach den Wohlgeformtheitsregeln entworfen – Optionale Validation / » semantische « Prüfung • DTD bzw. XML Schema

Wohlgeformtheit • Eine Auswahl von Regeln: – Elemente: Daten zwischen öffnende und schließende Tags • Aufbau von Tags ist festgelegt • Schließendes Tag kann entfallen, wenn keine Daten umschlossen werden sollen – Genau 1 Dokumentenelement – Elemente können geschachtelt werden • Keine Überlappung! – Attribute: Name "=" Wert • Nur im öffnenden Tag erlaubt

Vom Text zum Objektmodell: XML DOM MSXML XML-Parser Adressen <Adressen> Adresse <Adresse> <Name> Mustermann </Name> <PLZ> 22087 </PLZ> </Adresse> <Adresse </Adresse> </Adressen> Name Mustermann PLZ id="1234" > 22087 id Adresse 1234

XML abstrakt • Datenserialisierung/-persistenz – In-Memory-Datenstrukturen (XML DOM oder proprietär) werden auf einen Text abgebildet • Text kann übertragen oder gespeichert werden • Kommunikation. . . – zwischen Anwendungen – zwischen Rechnern – zwischen Plattformen – in der Zeit • Dieselbe Anwendung arbeitet mit Daten zu verschiedenen Zeitpunkten

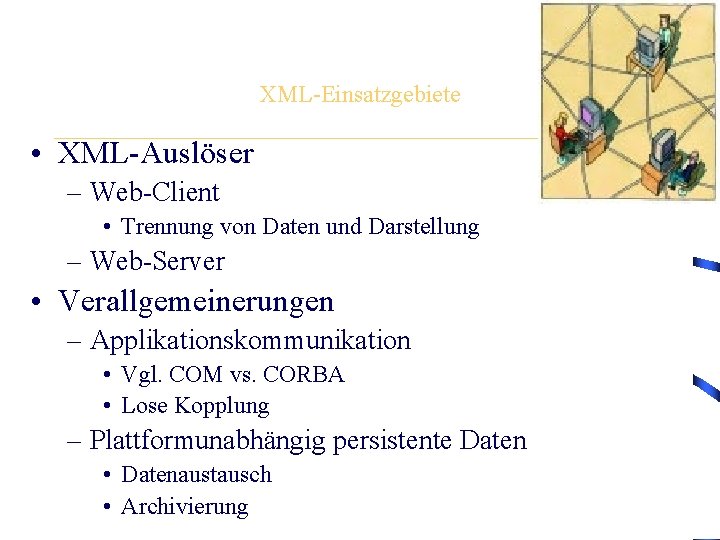

XML-Einsatzgebiete • XML-Auslöser – Web-Client • Trennung von Daten und Darstellung – Web-Server • Verallgemeinerungen – Applikationskommunikation • Vgl. COM vs. CORBA • Lose Kopplung – Plattformunabhängig persistente Daten • Datenaustausch • Archivierung

XML-Landschaft – 1 Anwendung XQL XML DOM XML Schema XSL XML

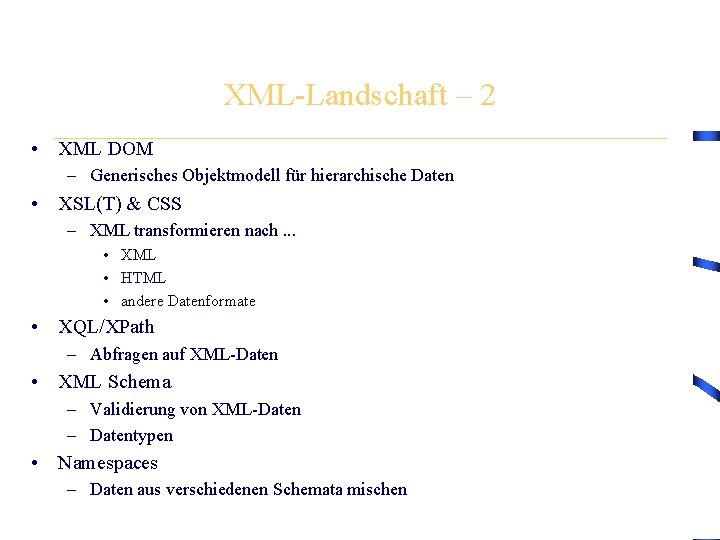

XML-Landschaft – 2 • XML DOM – Generisches Objektmodell für hierarchische Daten • XSL(T) & CSS – XML transformieren nach. . . • XML • HTML • andere Datenformate • XQL/XPath – Abfragen auf XML-Daten • XML Schema – Validierung von XML-Daten – Datentypen • Namespaces – Daten aus verschiedenen Schemata mischen

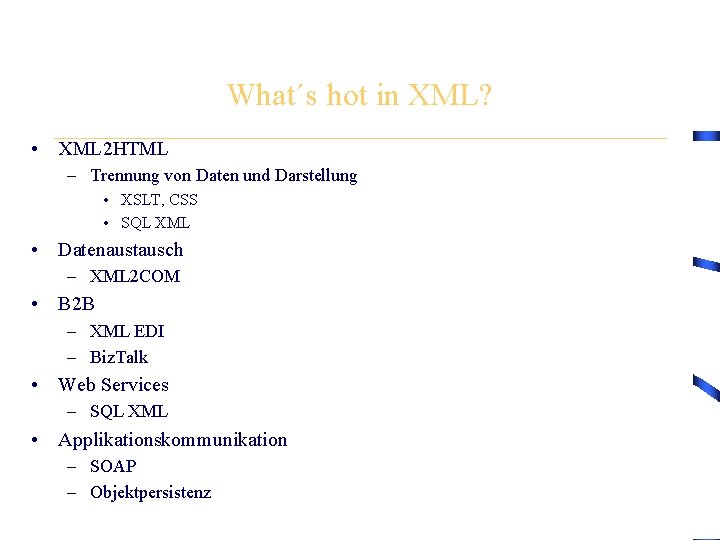

What´s hot in XML? • XML 2 HTML – Trennung von Daten und Darstellung • XSLT, CSS • SQL XML • Datenaustausch – XML 2 COM • B 2 B – XML EDI – Biz. Talk • Web Services – SQL XML • Applikationskommunikation – SOAP – Objektpersistenz

Die Grenzen von XML • Read-Mostly – Veränderungen an XML-Daten (in Dateien) sind aufwendig • Kein Ersatz für Datenbanken – Zugriff nicht sehr performant, solange (große) Datenbestände in Dateien liegen • Overhead durch Tags – Metadaten vergrößern Datenumfang • Binärdaten müssen selbst kodiert werden

XML ist keine exotische Technologie, sondern eine (zukünftige) Selbstverständlichkeit wie Datenbanken, SQL, das Internet oder Skriptsprachen.

Fragen? Uff. . .

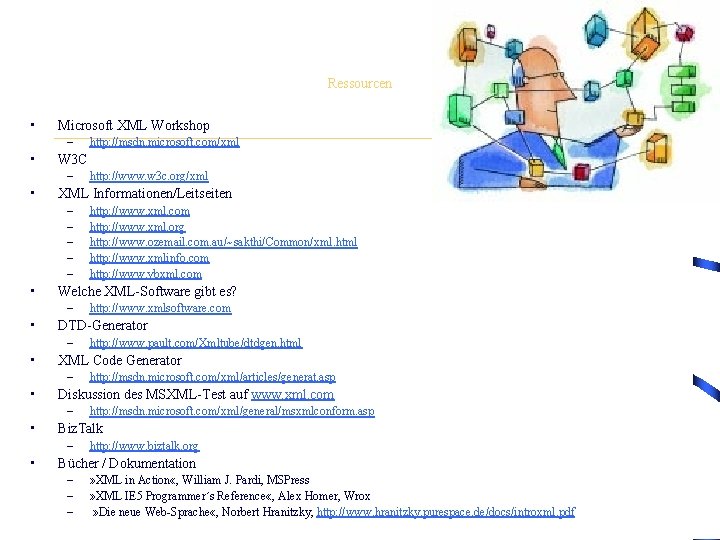

Ressourcen • Microsoft XML Workshop – • W 3 C – • http: //msdn. microsoft. com/xml/general/msxmlconform. asp Biz. Talk – • http: //msdn. microsoft. com/xml/articles/generat. asp Diskussion des MSXML-Test auf www. xml. com – • http: //www. pault. com/Xmltube/dtdgen. html XML Code Generator – • http: //www. xmlsoftware. com DTD-Generator – • http: //www. xml. com http: //www. xml. org http: //www. ozemail. com. au/~sakthi/Common/xml. html http: //www. xmlinfo. com http: //www. vbxml. com Welche XML-Software gibt es? – • http: //www. w 3 c. org/xml XML Informationen/Leitseiten – – – • http: //msdn. microsoft. com/xml http: //www. biztalk. org Bücher / Dokumentation – – – » XML in Action «, William J. Pardi, MSPress » XML IE 5 Programmer´s Reference «, Alex Homer, Wrox » Die neue Web-Sprache «, Norbert Hranitzky, http: //www. hranitzky. purespace. de/docs/introxml. pdf

Praktische Anwendungen XML • • • WML XHTML Math. ML CML SVG

3 Gebote von XML • Du sollst Deine Elemente immer schließen. • Du sollst Attributwerte immer in doppelte Anführungszeichen setzen. • Schachtelte Deine Elemente immer hierarchisch

Übung XML • Erstellen Sie eine xml Datei, die Datensätze zu Personen enthält • 3 Personen mit Name, Vorname, Adresse, und möglichen Kontaktdaten, wie Datum, Grund des Kontaktes • Es soll pro Person möglich sein mehrere Kontaktinformationen zu speichern

Übung - Attribute • Erweitern Sie Ihre XML Datei, indem Sie den Personen noch ein Attribut Alter und ein Attribut id hinzufügen • Den Kontaktdatensätzen fügen Sie bitte noch das Attribut typ hinzu, das die Werte tel, fax, brief, persoenlich enthalten kann

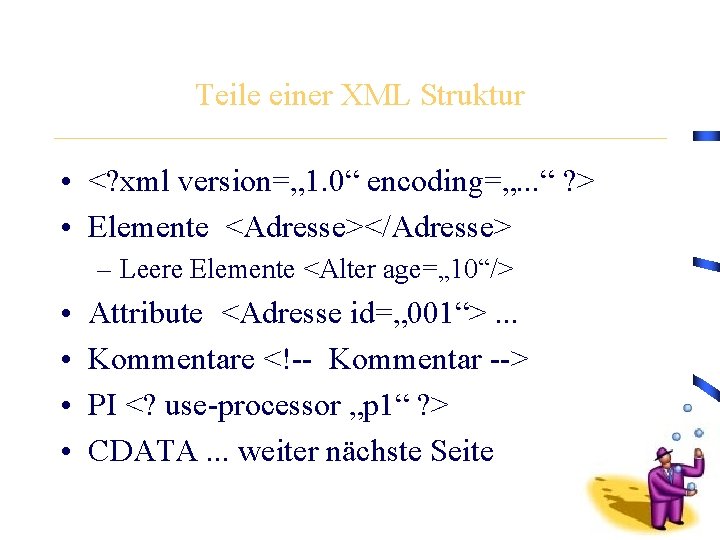

Teile einer XML Struktur • <? xml version=„ 1. 0“ encoding=„. . . “ ? > • Elemente <Adresse></Adresse> – Leere Elemente <Alter age=„ 10“/> • • Attribute <Adresse id=„ 001“>. . . Kommentare <!-- Kommentar --> PI <? use-processor „p 1“ ? > CDATA. . . weiter nächste Seite

Teile einer XML Datei • CDATA <![CDATA[hier kann alles <p> stehen]]> • Zeichen-Referenzen : z. B: &#64 &#x. A 3 • Entitäts-Referenzen : > < & •

Kurzeinführung in DTD • Document Type Definition • z. B : <!ELEMENT person (name, child*)> <!ELEMENT child (name)> <!ELEMENT name (#PCDATA)>

Komplexe Strukturen <!ELEMENT person (name) muss genau einmal erscheinen <!ELEMENT personen (*person) 0. . n mal <!ELEMENT kontakt (+datum) 1. . . n mal <!ELEMENT person (? ehemann) 0. . . 1 mal

Übung 2 - DTD • Erzeugen Sie eine DTD für Ihre Personendatei • Definieren Sie – <!ELEMENT name (#PCDATA)>

Einbinden in XML <? xml version=„ 1. 0“ ? > <!DOCTYPE person SYSTEM „person. dtd“> <person> <name>Markus</name> <child><name>Susu</name></child> <child><name>Mimi</name></child> </person>

Gültig oder Wohlgeformt ? • Wohlgeformt – Syntax von XML wird eingehalten – Wurzelelement existiert – Korrekte Verschachtelung • Gültig – Wohlgeformt – Entspricht DT Definitionen

Validieren • Nicht - Validierende Parser überprüfen Wohlgeformtheit • Validierende Parser überprüfen Gültigkeit

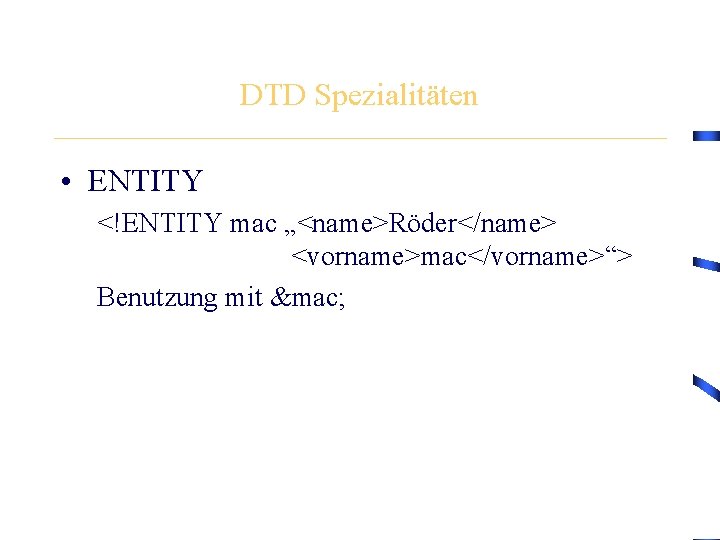

DTD Spezialitäten • ENTITY <!ENTITY mac „<name>Röder</name> <vorname>mac</vorname>“> Benutzung mit &mac;

Attribute • • Zeichenkettenattribute Aufzählungsattribute Notationsattribute Tokenattribute – IDREF

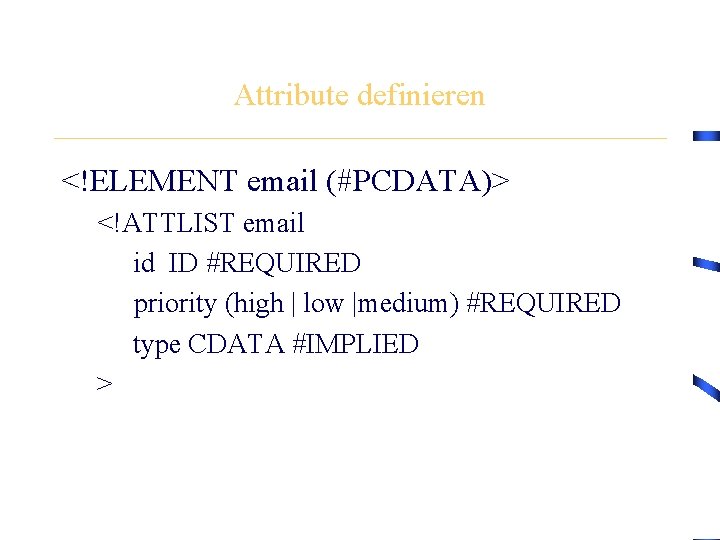

Attribute definieren <!ELEMENT email (#PCDATA)> <!ATTLIST email id ID #REQUIRED priority (high | low |medium) #REQUIRED type CDATA #IMPLIED >

Übung 2 - DTD Attribute • Erweitern Sie Ihre DTD mit den Attributwerten mittels – <!ATTLIST. . . . • Binden Sie Ihre DTD in Ihre xml Datei mittels

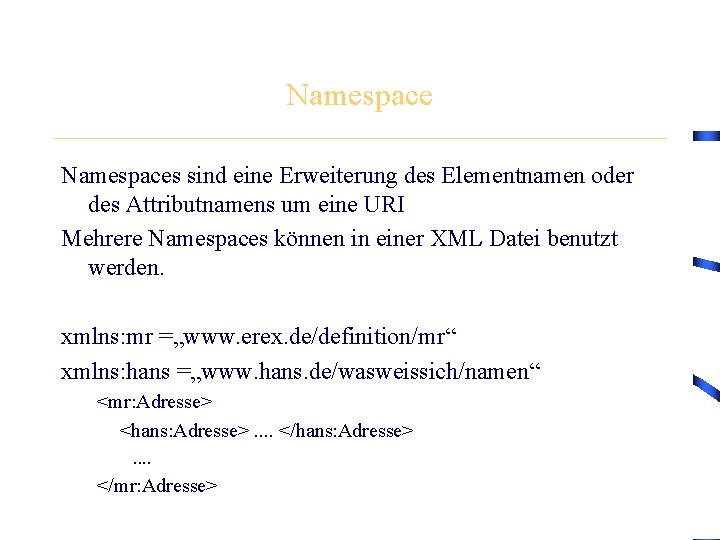

Namespaces sind eine Erweiterung des Elementnamen oder des Attributnamens um eine URI Mehrere Namespaces können in einer XML Datei benutzt werden. xmlns: mr =„www. erex. de/definition/mr“ xmlns: hans =„www. hans. de/wasweissich/namen“ <mr: Adresse> <hans: Adresse>. . </hans: Adresse>. . </mr: Adresse>
