Mario Nonaka Sistemas de detecção e alarme de incêndio Agosto/2019 Realização: Apoio institucional:

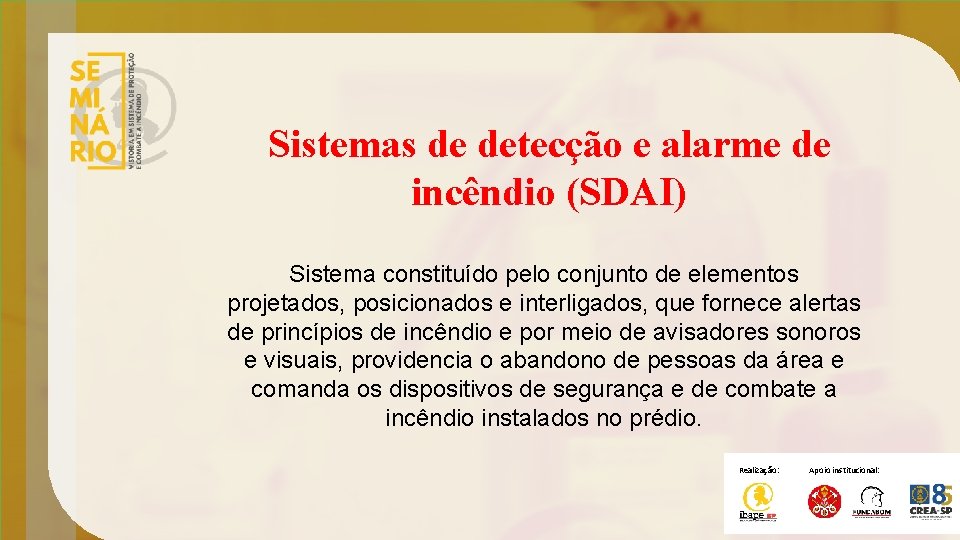

Sistemas de detecção e alarme de incêndio (SDAI) Sistema constituído pelo conjunto de elementos projetados, posicionados e interligados, que fornece alertas de princípios de incêndio e por meio de avisadores sonoros e visuais, providencia o abandono de pessoas da área e comanda os dispositivos de segurança e de combate a incêndio instalados no prédio. Realização: Apoio institucional:

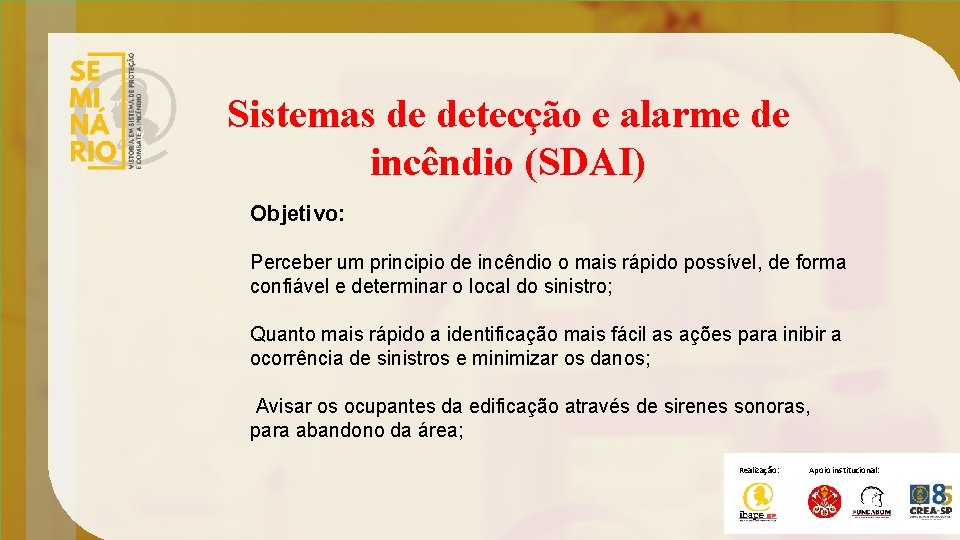

Sistemas de detecção e alarme de incêndio (SDAI) Objetivo: Perceber um principio de incêndio o mais rápido possível, de forma confiável e determinar o local do sinistro; Quanto mais rápido a identificação mais fácil as ações para inibir a ocorrência de sinistros e minimizar os danos; Avisar os ocupantes da edificação através de sirenes sonoras, para abandono da área; Realização: Apoio institucional:

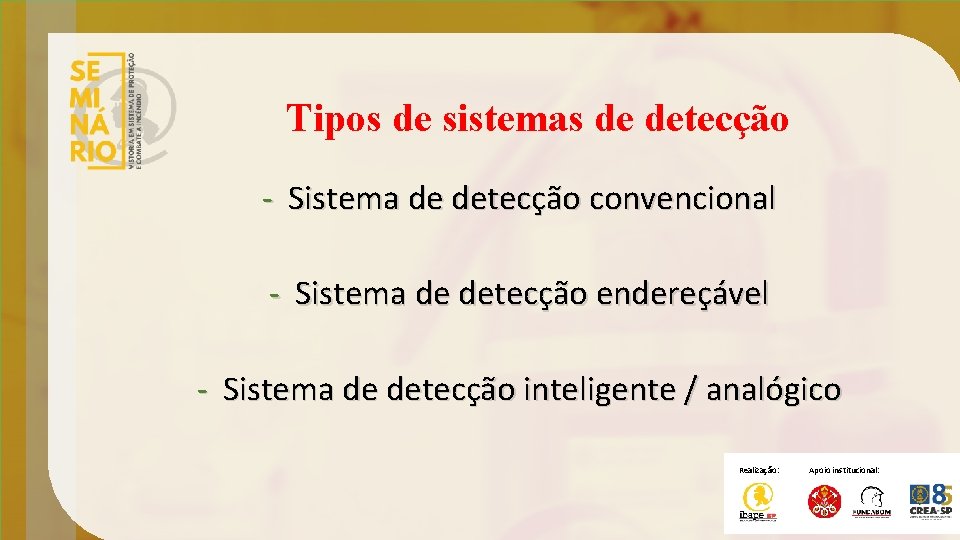

Tipos de sistemas de detecção - Sistema de detecção convencional - Sistema de detecção endereçável - Sistema de detecção inteligente / analógico Realização: Apoio institucional:

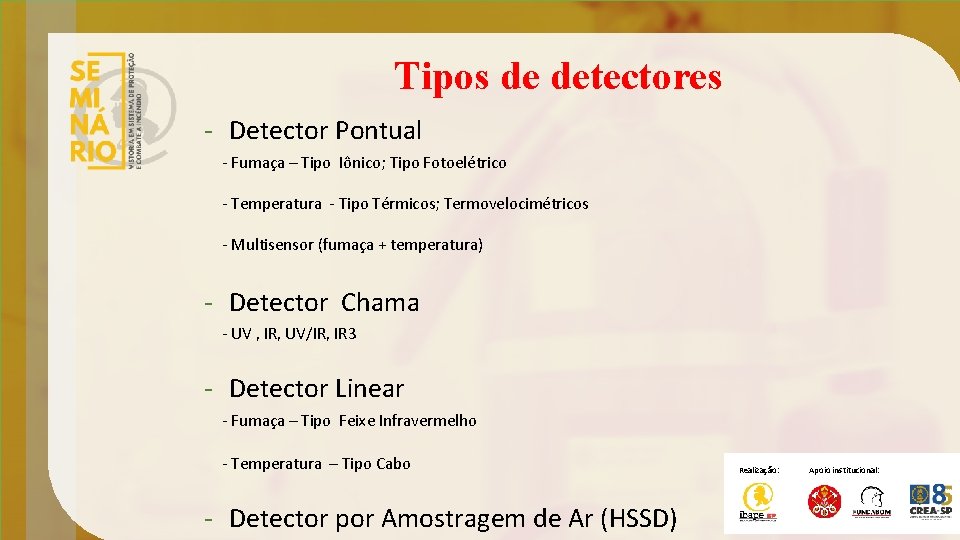

Tipos de detectores - Detector Pontual - Fumaça – Tipo Iônico; Tipo Fotoelétrico - Temperatura - Tipo Térmicos; Termovelocimétricos - Multisensor (fumaça + temperatura) - Detector Chama - UV , IR, UV/IR, IR 3 - Detector Linear - Fumaça – Tipo Feixe Infravermelho - Temperatura – Tipo Cabo - Detector por Amostragem de Ar (HSSD) Realização: Apoio institucional:

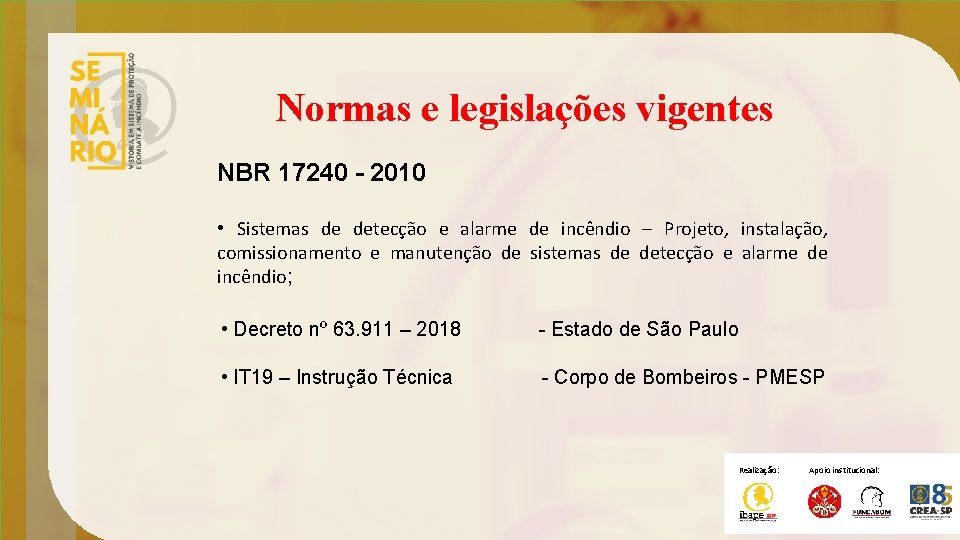

Normas e legislações vigentes NBR 17240 - 2010 • Sistemas de detecção e alarme de incêndio – Projeto, instalação, comissionamento e manutenção de sistemas de detecção e alarme de incêndio; • Decreto nº 63. 911 – 2018 - Estado de São Paulo • IT 19 – Instrução Técnica - Corpo de Bombeiros - PMESP Realização: Apoio institucional:

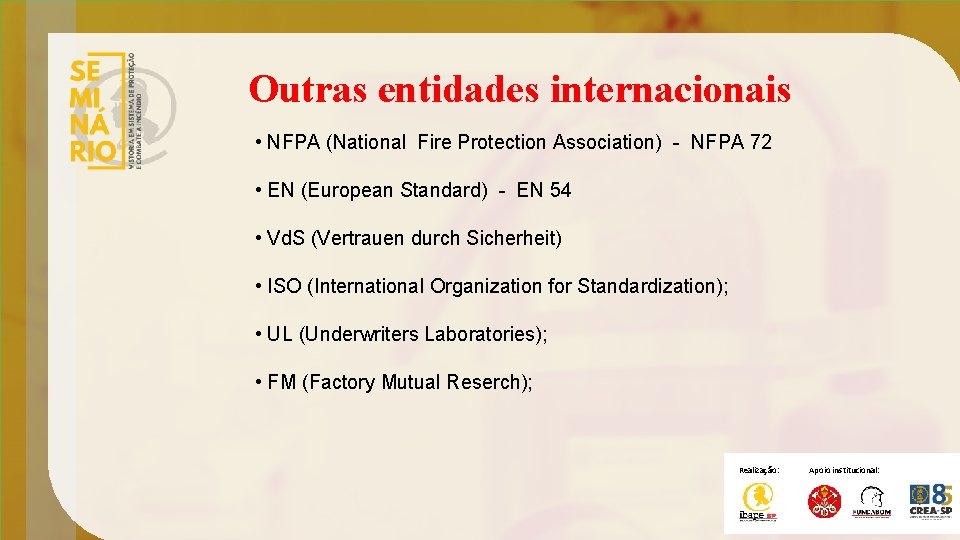

Outras entidades internacionais • NFPA (National Fire Protection Association) - NFPA 72 • EN (European Standard) - EN 54 • Vd. S (Vertrauen durch Sicherheit) • ISO (International Organization for Standardization); • UL (Underwriters Laboratories); • FM (Factory Mutual Reserch); Realização: Apoio institucional:

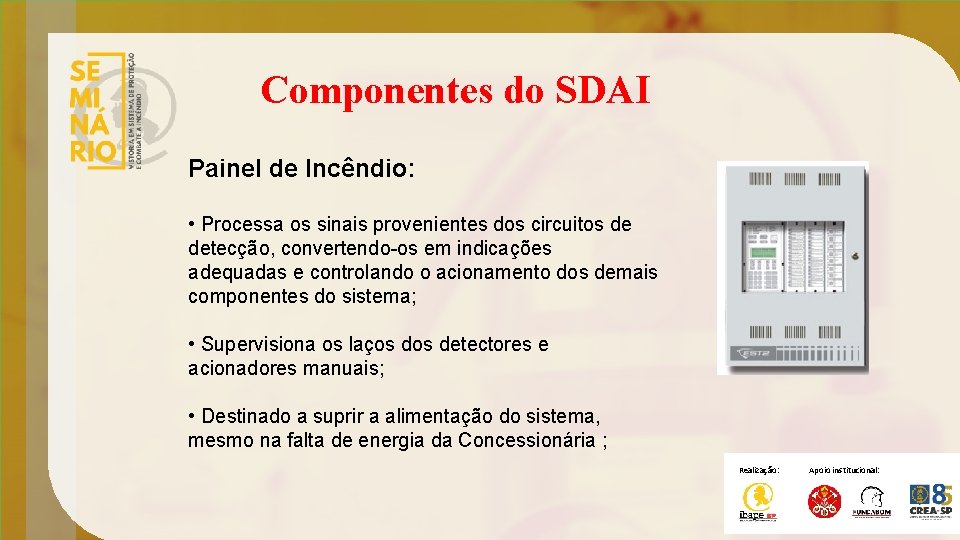

Componentes do SDAI Painel de Incêndio: • Processa os sinais provenientes dos circuitos de detecção, convertendo-os em indicações adequadas e controlando o acionamento dos demais componentes do sistema; • Supervisiona os laços detectores e acionadores manuais; • Destinado a suprir a alimentação do sistema, mesmo na falta de energia da Concessionária ; Realização: Apoio institucional:

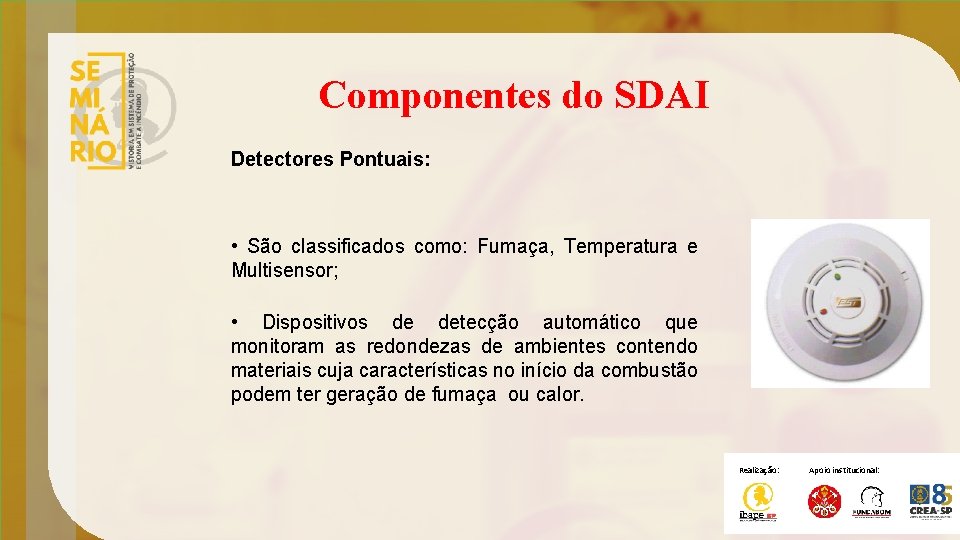

Componentes do SDAI Detectores Pontuais: • São classificados como: Fumaça, Temperatura e Multisensor; • Dispositivos de detecção automático que monitoram as redondezas de ambientes contendo materiais cuja características no início da combustão podem ter geração de fumaça ou calor. Realização: Apoio institucional:

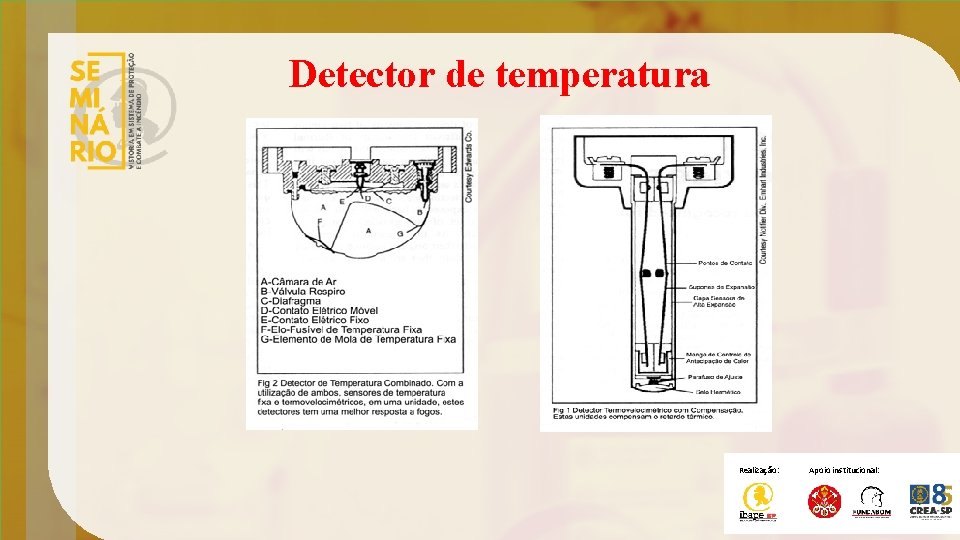

Detector de temperatura Realização: Apoio institucional:

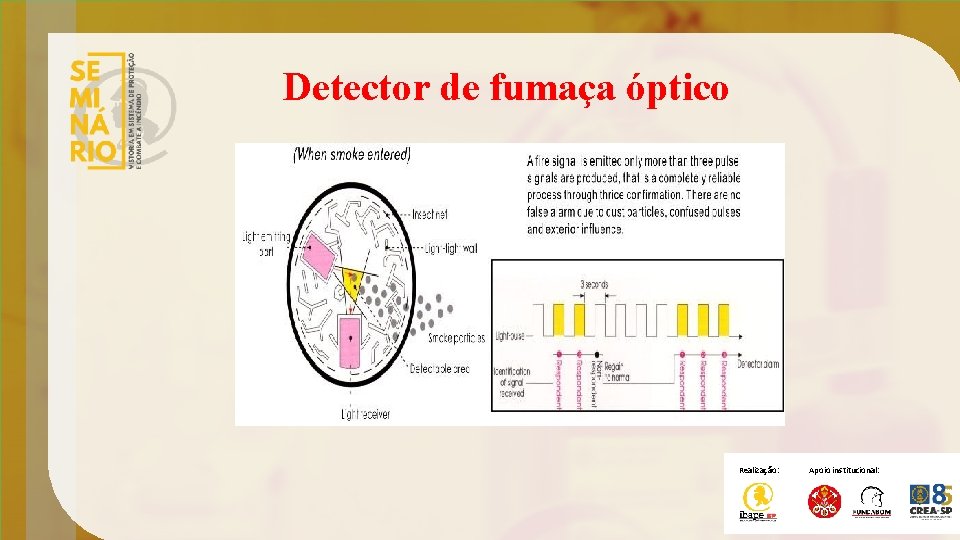

Detector de fumaça óptico Realização: Apoio institucional:

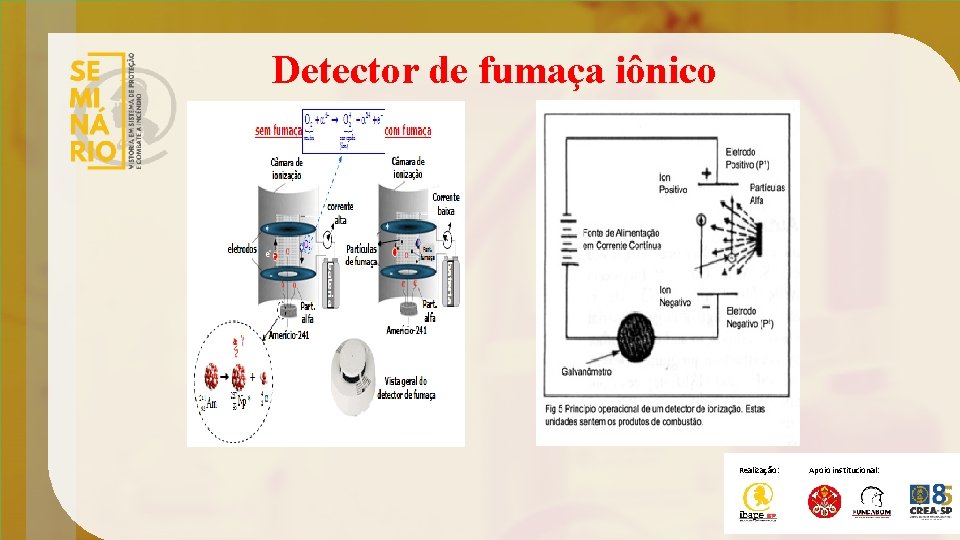

Detector de fumaça iônico Realização: Apoio institucional:

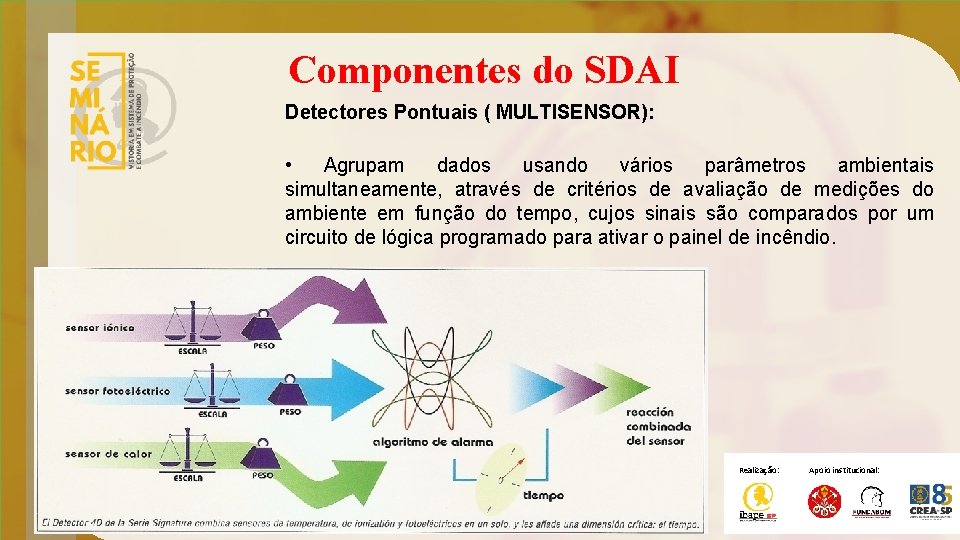

Componentes do SDAI Detectores Pontuais ( MULTISENSOR): • Agrupam dados usando vários parâmetros ambientais simultaneamente, através de critérios de avaliação de medições do ambiente em função do tempo, cujos sinais são comparados por um circuito de lógica programado para ativar o painel de incêndio. Realização: Apoio institucional:

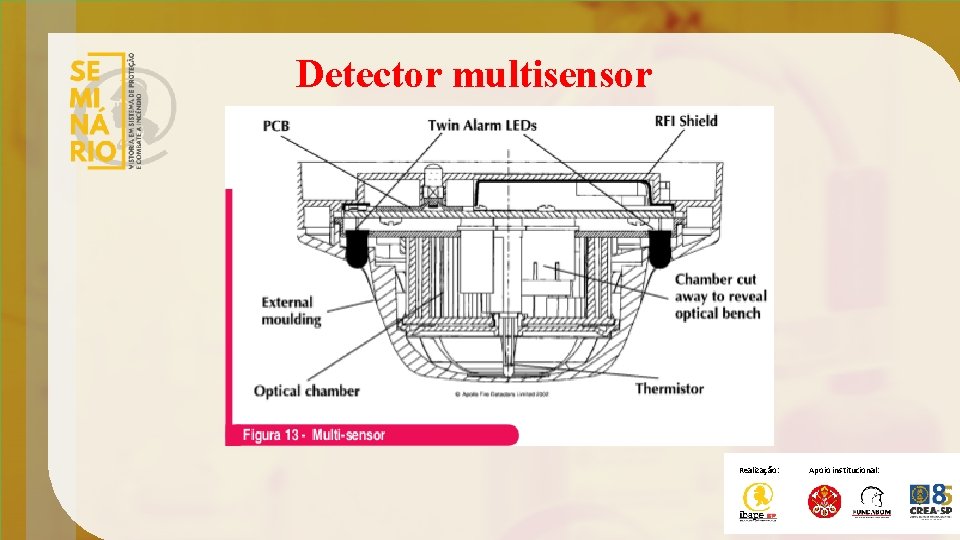

Detector multisensor Realização: Apoio institucional:

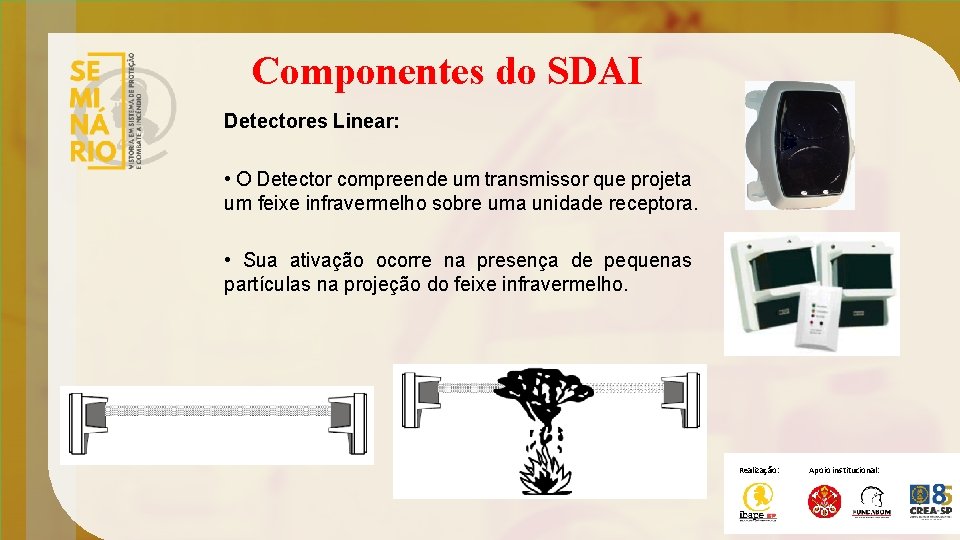

Componentes do SDAI Detectores Linear: • O Detector compreende um transmissor que projeta um feixe infravermelho sobre uma unidade receptora. • Sua ativação ocorre na presença de pequenas partículas na projeção do feixe infravermelho. Realização: Apoio institucional:

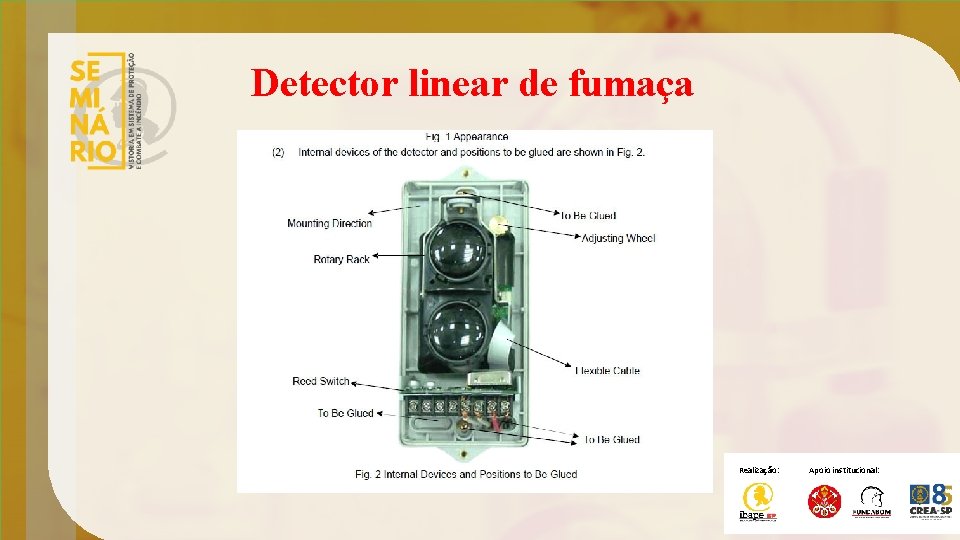

Detector linear de fumaça Realização: Apoio institucional:

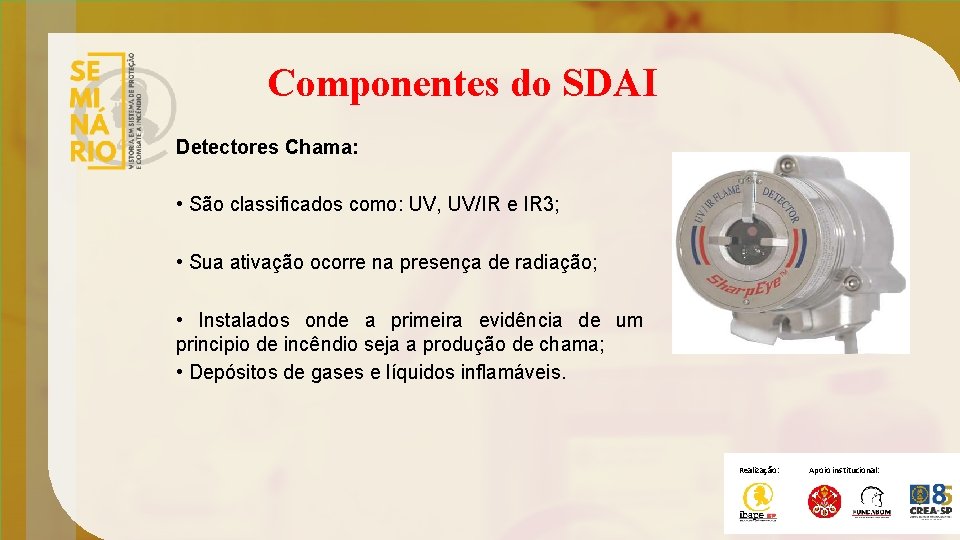

Componentes do SDAI Detectores Chama: • São classificados como: UV, UV/IR e IR 3; • Sua ativação ocorre na presença de radiação; • Instalados onde a primeira evidência de um principio de incêndio seja a produção de chama; • Depósitos de gases e líquidos inflamáveis. Realização: Apoio institucional:

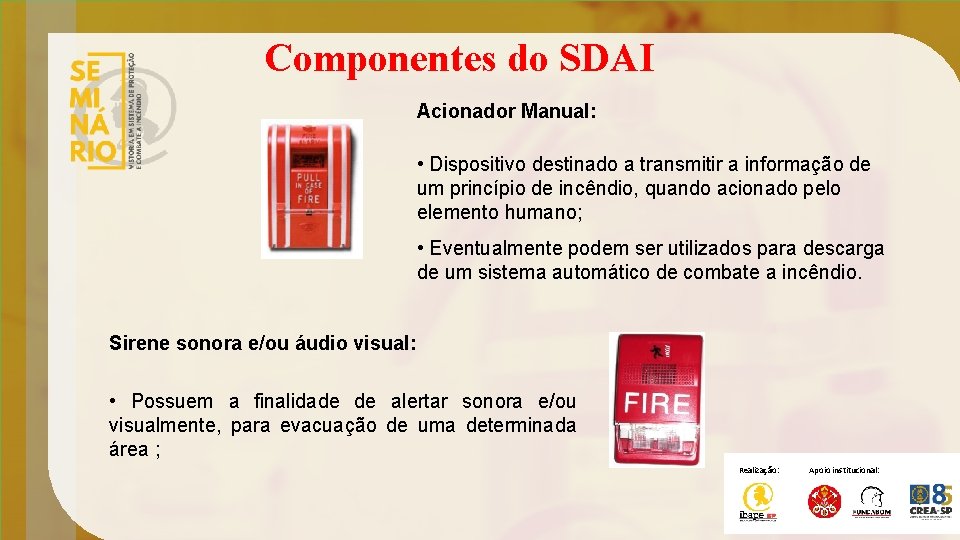

Componentes do SDAI Acionador Manual: • Dispositivo destinado a transmitir a informação de um princípio de incêndio, quando acionado pelo elemento humano; • Eventualmente podem ser utilizados para descarga de um sistema automático de combate a incêndio. Sirene sonora e/ou áudio visual: • Possuem a finalidade de alertar sonora e/ou visualmente, para evacuação de uma determinada área ; Realização: Apoio institucional:

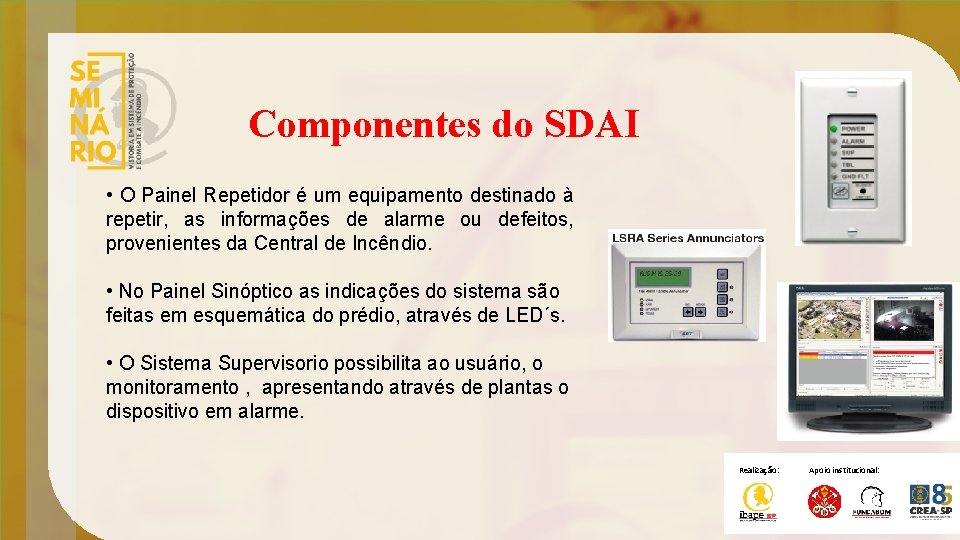

Componentes do SDAI • O Painel Repetidor é um equipamento destinado à repetir, as informações de alarme ou defeitos, provenientes da Central de Incêndio. • No Painel Sinóptico as indicações do sistema são feitas em esquemática do prédio, através de LED´s. • O Sistema Supervisorio possibilita ao usuário, o monitoramento , apresentando através de plantas o dispositivo em alarme. Realização: Apoio institucional:

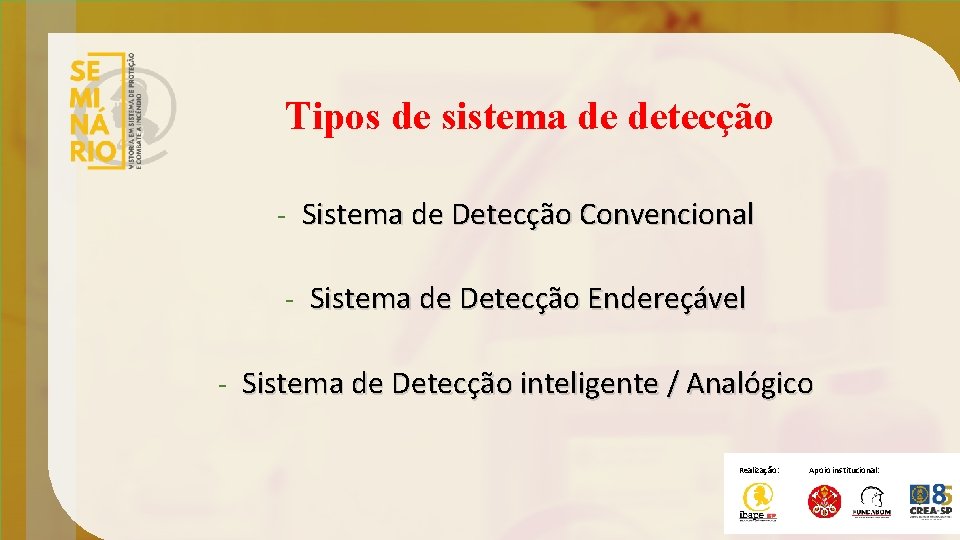

Tipos de sistema de detecção - Sistema de Detecção Convencional - Sistema de Detecção Endereçável - Sistema de Detecção inteligente / Analógico Realização: Apoio institucional:

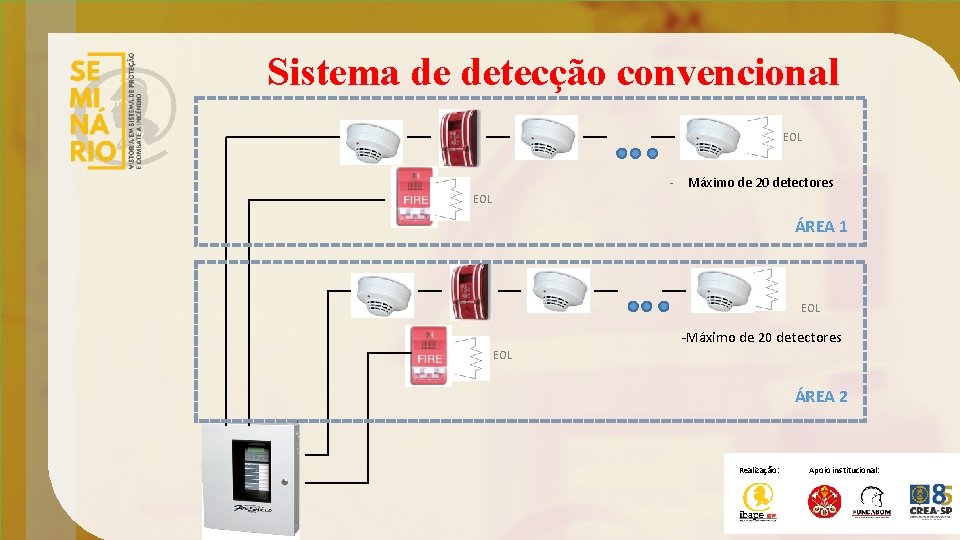

Sistema de detecção convencional EOL - Máximo de 20 detectores EOL ÁREA 1 EOL -Máximo de 20 detectores EOL ÁREA 2 Realização: Apoio institucional:

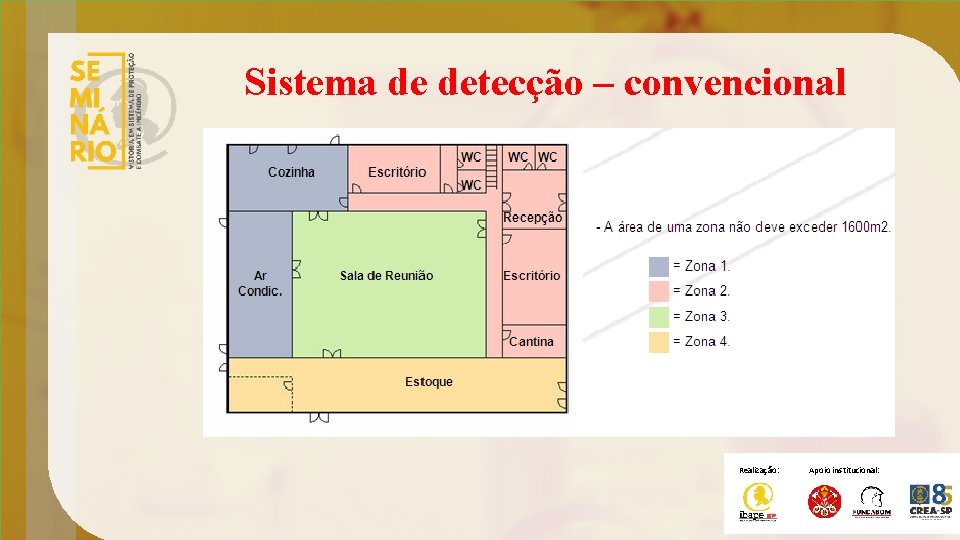

Sistema de detecção – convencional Realização: Apoio institucional:

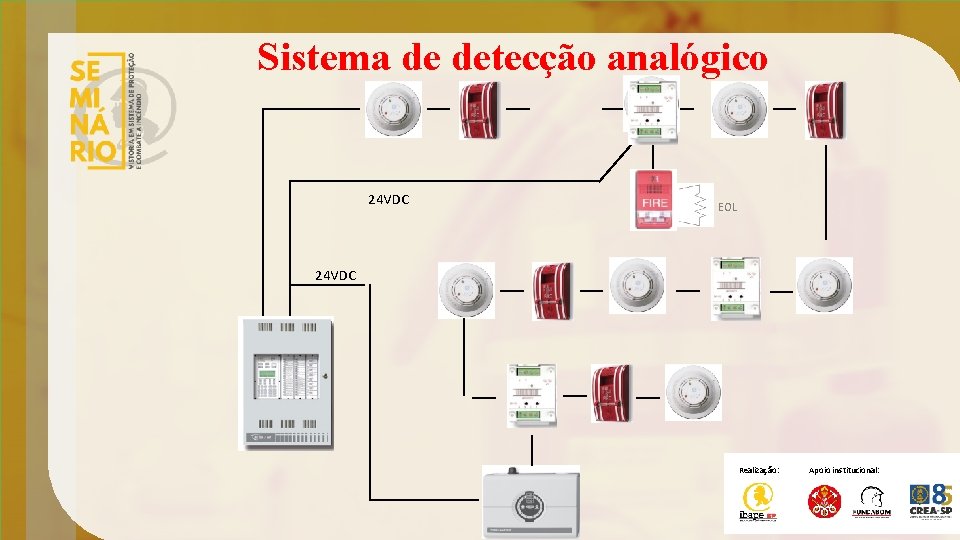

Sistema de detecção analógico 24 VDC EOL 24 VDC Realização: Apoio institucional:

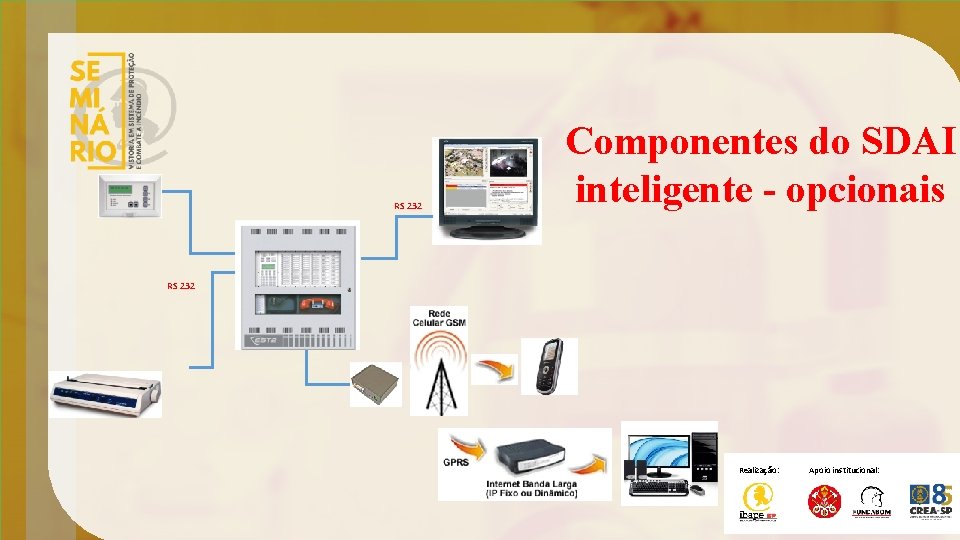

RS 232 Componentes do SDAI inteligente - opcionais RS 232 Realização: Apoio institucional:

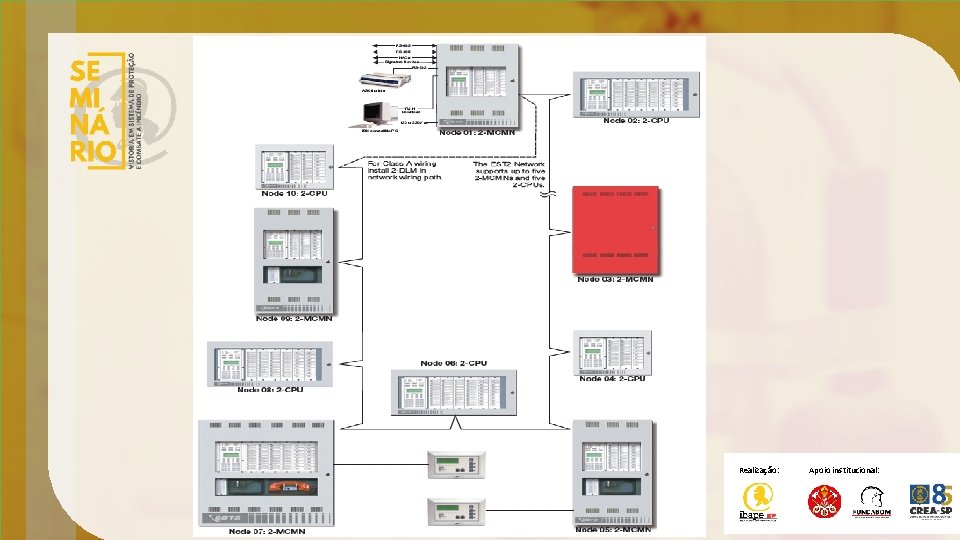

Realização: Apoio institucional:

Mario Nonaka marion@digisensor. com. b r (11) 3833 -0085 Agradeço sua presença e me coloco à disposição para maiores esclarecimentos. Realização: Apoio institucional:
