MARCAREA CONDENSATOARELOR Competenţe vizate: Recunoaşterea componentelor pasive după simbol, aspect fizic şi marcaj. Identificarea tipurilor de grupări ale componentelor pasive. OBIECTIVE: La sfârşitul lecţiei elevii vor fi capabili să: Identifice tipurile de condensatoare puse la dispoziţie de profesor Precizeze parametrii inscripţionaţi pe condensatoare Citească în codul culorilor condensatoarele

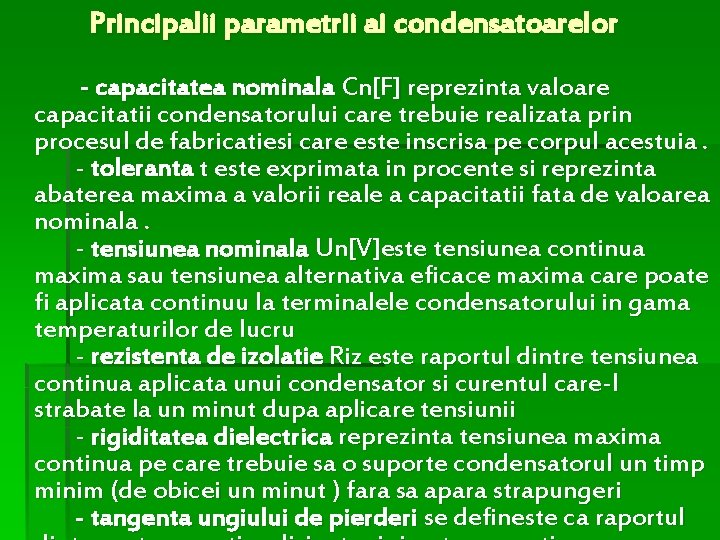

Principalii parametrii ai condensatoarelor - capacitatea nominala Cn[F] reprezinta valoare capacitatii condensatorului care trebuie realizata prin procesul de fabricatiesi care este inscrisa pe corpul acestuia. - toleranta t este exprimata in procente si reprezinta abaterea maxima a valorii reale a capacitatii fata de valoarea nominala. - tensiunea nominala Un[V]este tensiunea continua maxima sau tensiunea alternativa eficace maxima care poate fi aplicata continuu la terminalele condensatorului in gama temperaturilor de lucru - rezistenta de izolatie Riz este raportul dintre tensiunea continua aplicata unui condensator si curentul care-l strabate la un minut dupa aplicare tensiunii - rigiditatea dielectrica reprezinta tensiunea maxima continua pe care trebuie sa o suporte condensatorul un timp minim (de obicei un minut ) fara sa apara strapungeri - tangenta ungiului de pierderi se defineste ca raportul

Marcarea condensatoarelor se pote realiza in clar (cifre) si codul culorilor. Dacã valoarea condensatorului nu este explicit inscriptionatã trebuie "decodatã" tinând cont de urmãtoarele:

Prima si a doua cifră semnificativă 0 1 2 3 4 5 6 7 8 9
