MAQUETES DE AUXÍLIO NA REPRESENTAÇÃO DO DESENHO TÉCNICO
Motivação: Criar um método que facilite o aluno a visualizar os aspectos técnicos da disciplina.
OBJETIVO: Construção de uma seqüência de peças, com o intuito de treinar os alunos diversos aspectos da disciplina. Serão elaborados cinco trabalhos ou exercícios sobre uma peça de referência, acrescentando detalhes na mesma com o decorrer das aulas.
Peça 1: Vistas Principais
Peça 2: Vistas Cotadas
Peça 3: Vistas Especiais
Peça 4: Cortes e Seções

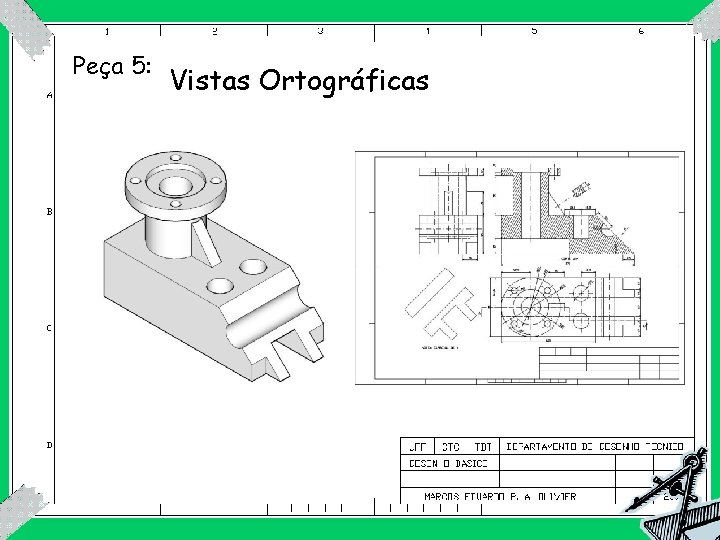

Peça 5: Vistas Ortográficas
Bibliografia: 1. 2. Silva, Arlindo/ Ribeiro, Carlos Tavares/ Dias, João/ Sousa, Luiz, , Desenho Técnico Moderno. 4ªed. , Livros Técnicos e Científicos S. A. , , 2006, , 496 p. : Desenho técnico – Emprego de escalas, , NBR 8196, , Dez. 1999. : 3. Execução de Caractere para Escrita em Desenho Técnico, , NBR 8402, , Mar. 1994. : 4. Aplicação de Linhas em Desenhos – Tipos de Linhas – Largura das linhas, , NBR 8403, , Mar. 1984. : 5. Princípios Gerais de Representação em Desenho Técnico, , NBR 10067, , Maio 1995. : 6. Folha de Desenho – Leiaute e Dimensões, , NBR 10068, , Out. 1987. : 7. Cotagem em Desenho Técnico, , NBR 10126, , Nov. 1987. : 8. Representação de Área de Corte por Meio de Hachuras em Desenho Técnico, , Abr. 1995. : 9. Desenho técnico – Dobramento de cópia, , NBR 13142, , Dez. 1999. : 10) Apostila de Desenho Técnico Telecurso 2000, Disponível em: <http: //www. bibvirt. futuro. usp. br/textos/tem_outros/cursprofissionalizante/tc 2000/de s_tecnico/des_tecnico. html>, acessado em 7/11/2008
