MAPY (uč. 14 -15)

MĚŘÍTKO • MĚŘÍTKO GLÓBU - 1: m …. Měřítko m ukazuje, kolikrát je poloměr glóbu r menší než poloměr referenční koule R • MĚŘÍTKO MAPY – 1: m…. . Měřítko glóbu, ze kterého byla mapa odvozena. Vyjadřuje poměr zmenšení vzhledem ke skutečnosti. • Platí na délkově nezkreslených mapách. • Plošné měřítko 1: m² platí v plošně nezkreslených místech mapy.

MĚŘÍTKO • Příklad : • 1: 2 000 • znamená, že 1 cm na mapě je 2 000 cm ve skutečnosti = 20 000 m = 20 km • Na mapě je číselné měřítko doplněno grafickým měřítkem, které je znázorněno úsečkou se stejně velkými díly.

DRUHY MAP podle měřítka • mapy VELKÉHO MĚŘÍTKA • (plány (1: 500 – 1: 5 000), topografické mapy, turistické mapy, do 1: 200 000 mapy STŘEDNÍHO MĚŘÍTKA od 1 : 200 000 do 1: 1 000 mapy MALÉHO MĚŘÍTKA nad 1: 1 000 - (velká území, malá podrobnost – autoatlasy) – • • školní atlasy světa, kapesní atlasy)

DRUHY MAP podle obsahu • mapy katastrální (pouze polohopis, nejčastěji 1: 2880) • mapy topografické (topografické a obecně zeměpisné mapy, výškopis, polohopis i popis objektů a jevů) • mapy obecně geografické (školní atlasy) • tematické mapy (m. přírodních jevů, společenských jevů, ostatní mapy)

DRUHY MAP podle účelu • • • vojenské hospodářské turistické školní mapy atlasy

GENERALIZACE OBSAHU MAP • Výběr nejdůležitějších objektů a jevů při přechodu na mapu menšího měřítka

OBSAH MAP • Matematické prvky : geografická síť, měřítko • • Obsah mapy topografické : Výškopis Polohopis Popis mapy

VÝŠKOPIS • Vrstevnice (izohypsy) – izolinie spojující místa o stejné nadmořské výšce Hloubnice (izobáty) – pod vodou • Kóty – číselné údaje u výškových značek • Barevná hypsometrie (barevné rozlišení výškových stupňů – zelená až hnědá, odstíny modré) • Plastičnost - stínování (JV svahy zastíněné)

POLOHOPIS • Pomocí 3 základních typů značek : • Liniové (hranice, komunikace, vodní toky, …) • Bodové (sídla, letiště, přístavy, nerostné suroviny, zemědělské plodiny, …) • Plošné (lesy, jezera, pouště, …) • Využití barev a velikostí značek (sídla, elektrárny, uhlí)

POLOHOPIS (uč. str. 15) • Zvláštní metody pro tematický obsah : • Kartogram – odstupňovaná intenzita jevu v předem daných územních jednotkách (barva, rastr) • - tečková metoda • - dasymetrická (hustoměrná) metoda • Kartodiagram – lokalizovaný diagram (ukazuje druh a velikost jevu - diagramy, které jsou umístěny v místě výskytu) • - stuhová metoda • - metoda anamorfózy

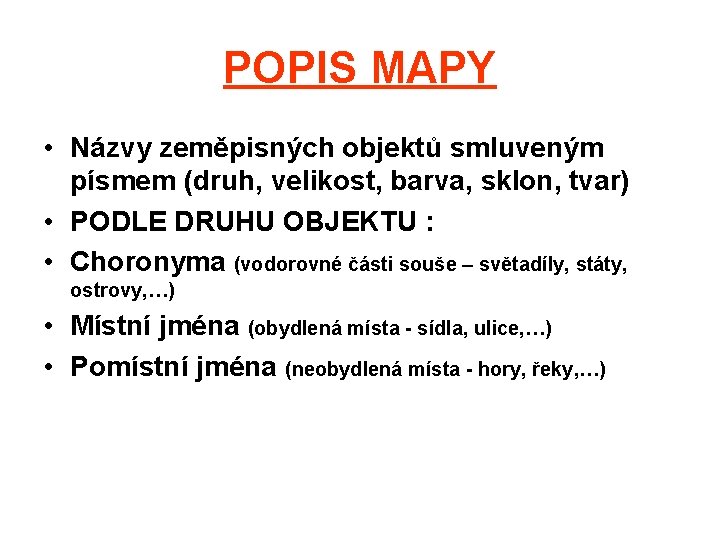

POPIS MAPY • Názvy zeměpisných objektů smluveným písmem (druh, velikost, barva, sklon, tvar) • PODLE DRUHU OBJEKTU : • Choronyma (vodorovné části souše – světadíly, státy, ostrovy, …) • Místní jména (obydlená místa - sídla, ulice, …) • Pomístní jména (neobydlená místa - hory, řeky, …)

POPIS MAPY PODLE PŮVODU JMÉNA : • Domácí jména (ve státě uživatele mapy : • CZE – Labe, Praha, Louny, DEU – Elbe, Dresden, GBR – Thames, London, FRA – Paris, AUT – Wien, Donau, …) • Cizí jména (objekty v cizině – Dresden, London, Paris, Wien) • Vžitá jména - EXONYMA (domácí podoby cizích jmen – CZE – Drážďany, Londýn, Paříž, Vídeň, Řím, Štětín, Salzburg - DEU – Prag, Eger, - GBR – Prague, Copenhagen, Vienna, Lisbon

POPIS MAPY PRAVIDLA PRO PŘEPIS CIZÍCH NÁZVŮ : • OFICIÁLNÍ PODOBA u latinkových písem • TRANSLITERACE (přepis z jiného písma do latinky- alfabeta, azbuka, . . ) • TRANSKRIPCE (přepis podle výslovnosti u znakového písmajaponština, čínština) • Při přepisu z čínštiny se využívá pinyin

VZNIK MAPY • 5 etap vzniku originální mapy : • Astronomická (určení přesné polohy základních bodů) • Geodetická (podklady pro polohopis (trigonometrie, triangulace) a výškopis (nivelace)) • Topografická (podrobná měření v terénu, vyhodnocení leteckých snímků – zanášení obsahu do mapových listů) • Kartografická (úprava, zjednodušení topografického obsahu, výběr značkového klíče) • Reprodukční (reprodukce a tisk mapy – k. polygrafie)

VZNIK MAPY V SOUČASNOSTI • Letecké a družicové snímky • Měření a sběr dat – GPS (Global Positioning System – globální polohový systém) • Tvorba databáze systému GIS (Geografic Information System – geografický informační systém) – soustavy digitálních mapových vrstev
