Mapping dari ERD ke Tabel

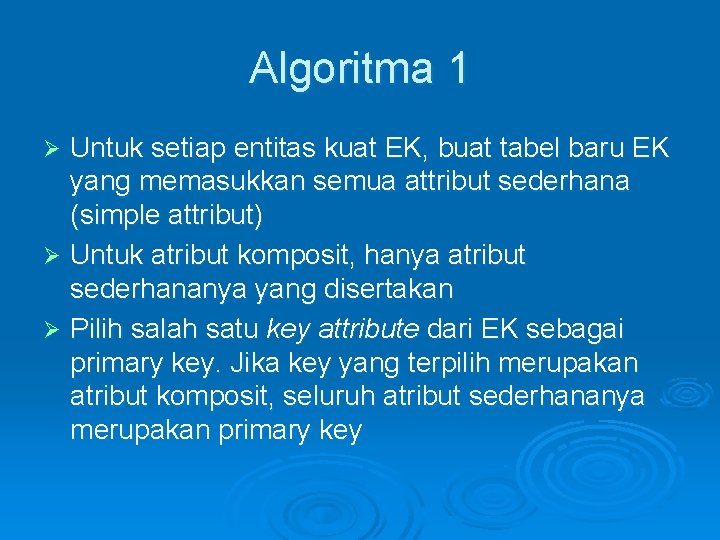

Algoritma 1 Untuk setiap entitas kuat EK, buat tabel baru EK yang memasukkan semua attribut sederhana (simple attribut) Ø Untuk atribut komposit, hanya atribut sederhananya yang disertakan Ø Pilih salah satu key attribute dari EK sebagai primary key. Jika key yang terpilih merupakan atribut komposit, seluruh atribut sederhananya merupakan primary key Ø

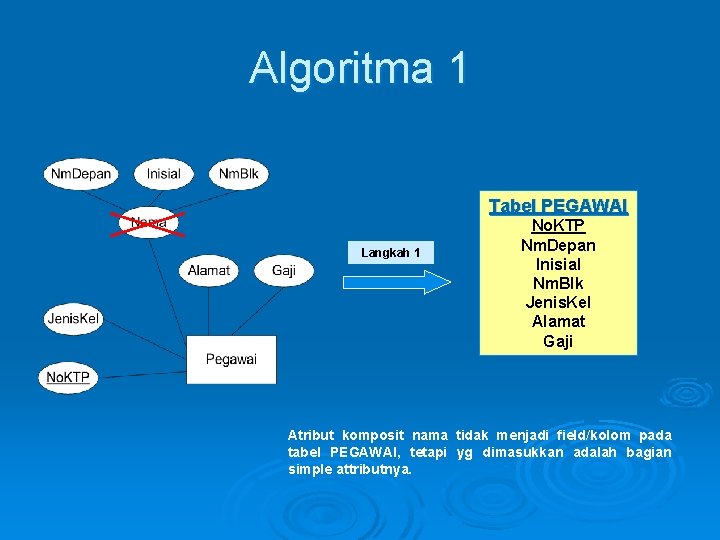

Algoritma 1 Tabel PEGAWAI Langkah 1 No. KTP Nm. Depan Inisial Nm. Blk Jenis. Kel Alamat Gaji Atribut komposit nama tidak menjadi field/kolom pada tabel PEGAWAI, tetapi yg dimasukkan adalah bagian simple attributnya.

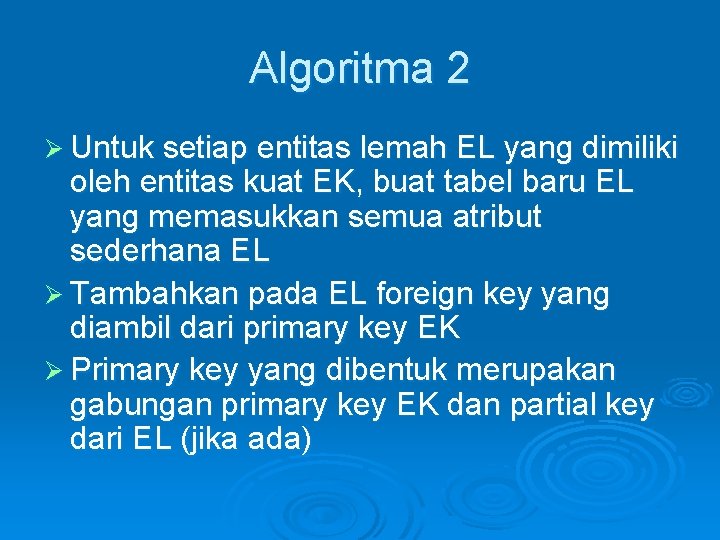

Algoritma 2 Ø Untuk setiap entitas lemah EL yang dimiliki oleh entitas kuat EK, buat tabel baru EL yang memasukkan semua atribut sederhana EL Ø Tambahkan pada EL foreign key yang diambil dari primary key EK Ø Primary key yang dibentuk merupakan gabungan primary key EK dan partial key dari EL (jika ada)

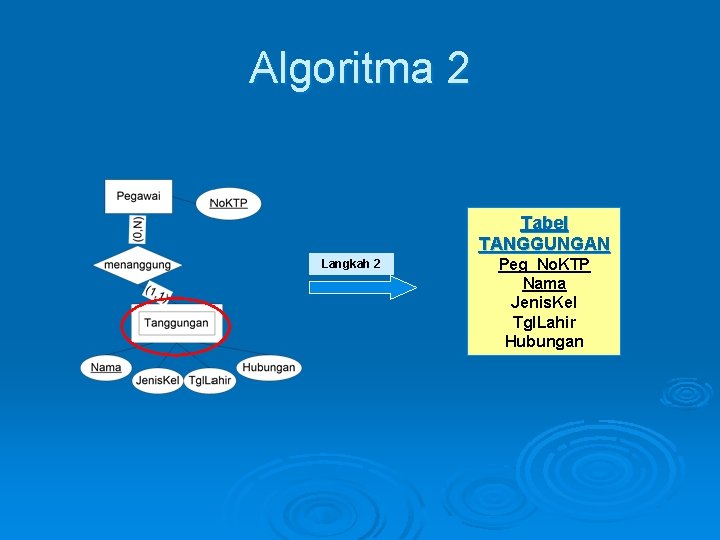

Algoritma 2 Tabel TANGGUNGAN Langkah 2 Peg_No. KTP Nama Jenis. Kel Tgl. Lahir Hubungan

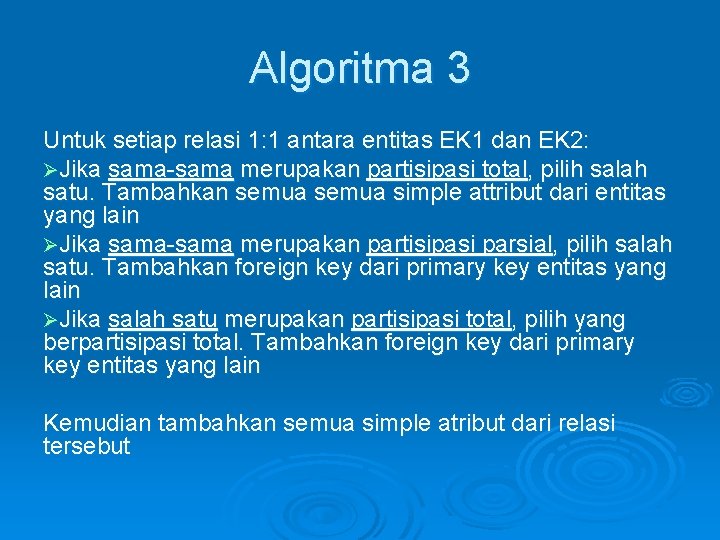

Algoritma 3 Untuk setiap relasi 1: 1 antara entitas EK 1 dan EK 2: ØJika sama-sama merupakan partisipasi total, pilih salah satu. Tambahkan semua simple attribut dari entitas yang lain ØJika sama-sama merupakan partisipasi parsial, pilih salah satu. Tambahkan foreign key dari primary key entitas yang lain ØJika salah satu merupakan partisipasi total, pilih yang berpartisipasi total. Tambahkan foreign key dari primary key entitas yang lain Kemudian tambahkan semua simple atribut dari relasi tersebut

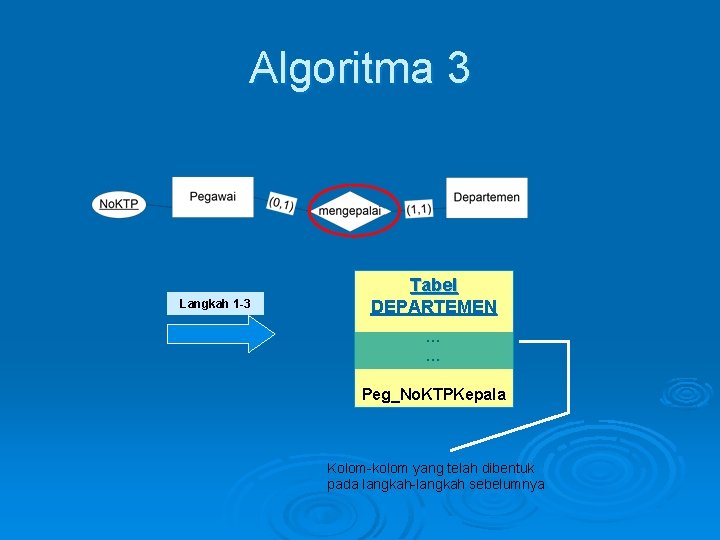

Algoritma 3 Langkah 1 -3 Tabel DEPARTEMEN … … Peg_No. KTPKepala Kolom-kolom yang telah dibentuk pada langkah-langkah sebelumnya

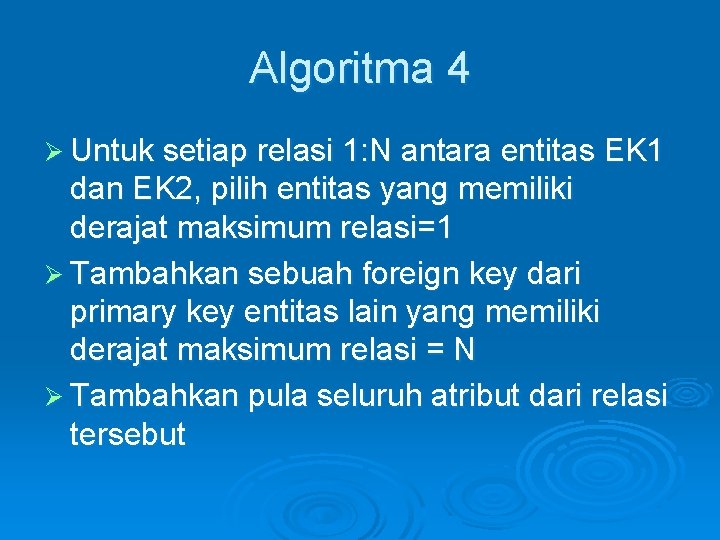

Algoritma 4 Ø Untuk setiap relasi 1: N antara entitas EK 1 dan EK 2, pilih entitas yang memiliki derajat maksimum relasi=1 Ø Tambahkan sebuah foreign key dari primary key entitas lain yang memiliki derajat maksimum relasi = N Ø Tambahkan pula seluruh atribut dari relasi tersebut

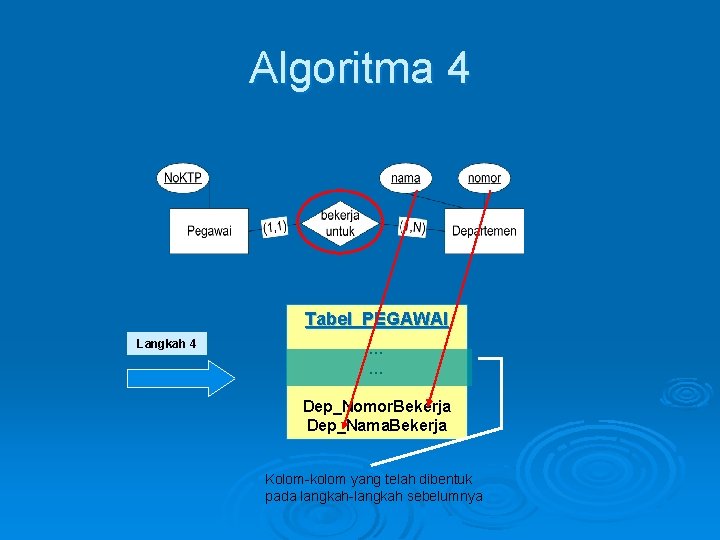

Algoritma 4 Tabel PEGAWAI Langkah 4 … … Dep_Nomor. Bekerja Dep_Nama. Bekerja Kolom-kolom yang telah dibentuk pada langkah-langkah sebelumnya

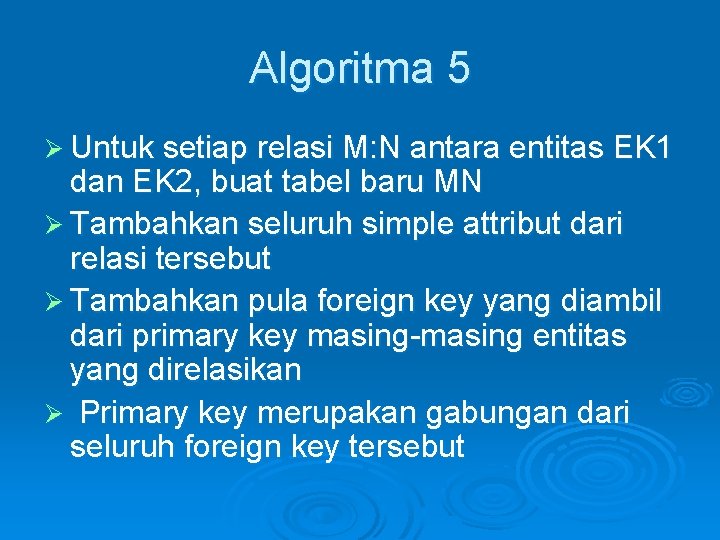

Algoritma 5 Ø Untuk setiap relasi M: N antara entitas EK 1 dan EK 2, buat tabel baru MN Ø Tambahkan seluruh simple attribut dari relasi tersebut Ø Tambahkan pula foreign key yang diambil dari primary key masing-masing entitas yang direlasikan Ø Primary key merupakan gabungan dari seluruh foreign key tersebut

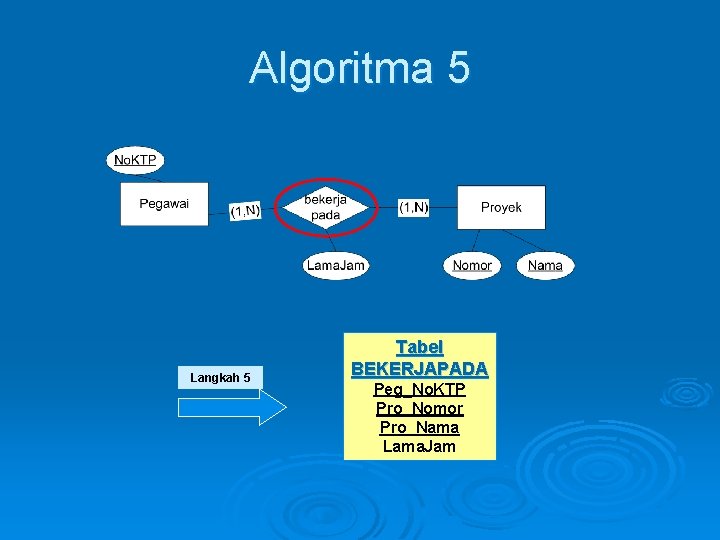

Algoritma 5 Langkah 5 Tabel BEKERJAPADA Peg_No. KTP Pro_Nomor Pro_Nama Lama. Jam

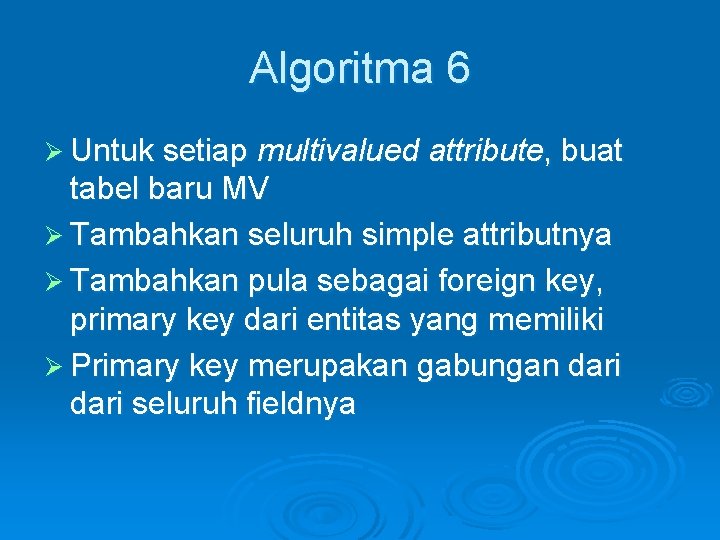

Algoritma 6 Ø Untuk setiap multivalued attribute, buat tabel baru MV Ø Tambahkan seluruh simple attributnya Ø Tambahkan pula sebagai foreign key, primary key dari entitas yang memiliki Ø Primary key merupakan gabungan dari seluruh fieldnya

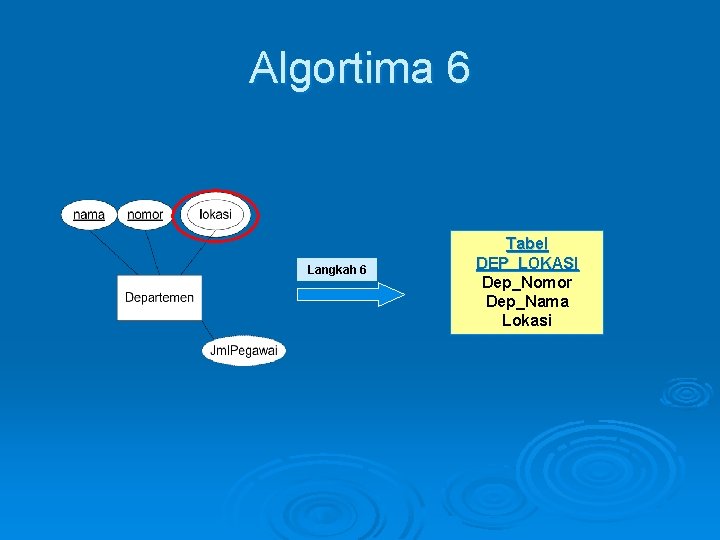

Algortima 6 Langkah 6 Tabel DEP_LOKASI Dep_Nomor Dep_Nama Lokasi

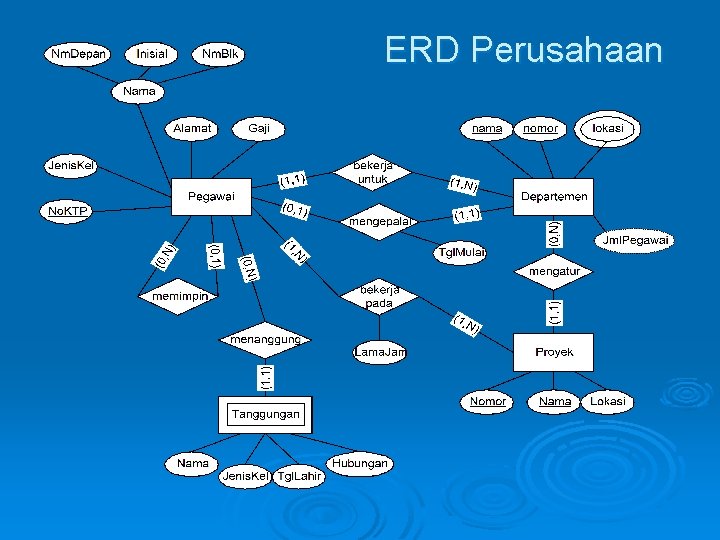

ERD Perusahaan

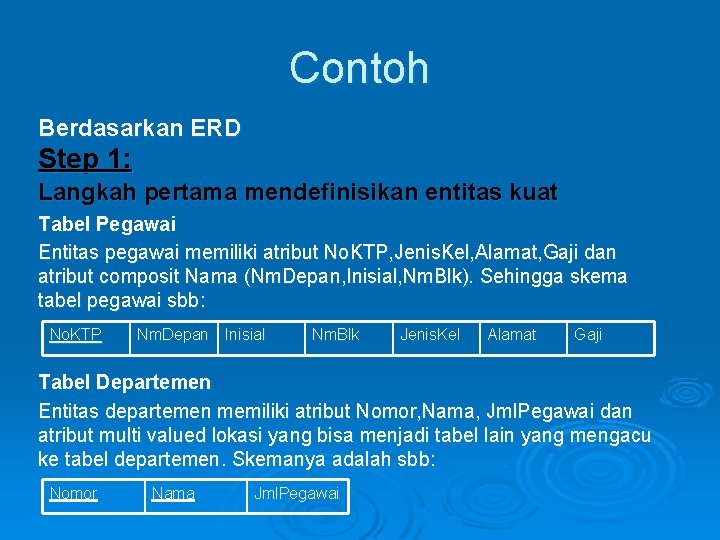

Contoh Berdasarkan ERD Step 1: Langkah pertama mendefinisikan entitas kuat Tabel Pegawai Entitas pegawai memiliki atribut No. KTP, Jenis. Kel, Alamat, Gaji dan atribut composit Nama (Nm. Depan, Inisial, Nm. Blk). Sehingga skema tabel pegawai sbb: No. KTP Nm. Depan Inisial Nm. Blk Jenis. Kel Alamat Gaji Tabel Departemen Entitas departemen memiliki atribut Nomor, Nama, Jml. Pegawai dan atribut multi valued lokasi yang bisa menjadi tabel lain yang mengacu ke tabel departemen. Skemanya adalah sbb: Nomor Nama Jml. Pegawai

Contoh Tabel proyek Entitas proyek terdiri dari atribut Nomor, Nama, Lokasi. Skema dari tabel proyek adalah Nomor Nama Lokasi Step 2: Langkah kedua adalah mendefinisikan entitas lemah Tabel Tanggungan Entitas tanggungan bergantung pada entitas pegawai. Atibutnya adalah Nama, Jenis. Kel, Tgl. Lahir, Hubungan. Primary key dari entitas pegawai masuk ke entitas tanggungan No. KT P Nama Jenis. K Tgl. Lah Hubun el ir gan

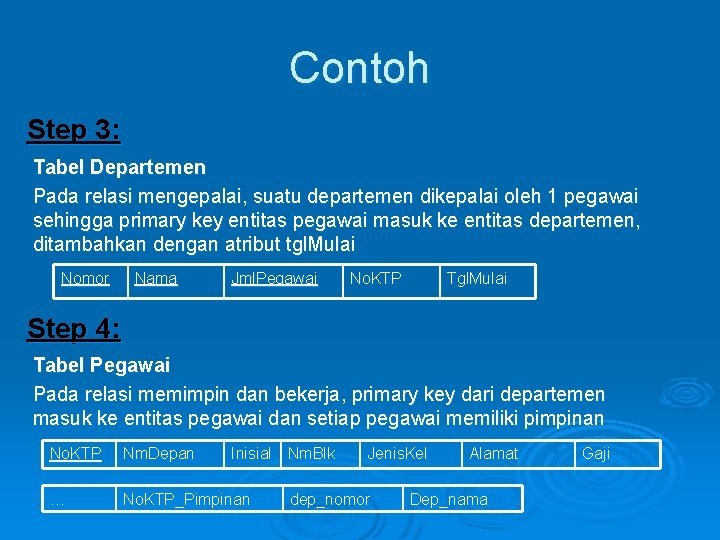

Contoh Step 3: Tabel Departemen Pada relasi mengepalai, suatu departemen dikepalai oleh 1 pegawai sehingga primary key entitas pegawai masuk ke entitas departemen, ditambahkan dengan atribut tgl. Mulai Nomor Nama Jml. Pegawai No. KTP Tgl. Mulai Step 4: Tabel Pegawai Pada relasi memimpin dan bekerja, primary key dari departemen masuk ke entitas pegawai dan setiap pegawai memiliki pimpinan No. KTP Nm. Depan Inisial Nm. Blk … No. KTP_Pimpinan Jenis. Kel dep_nomor Alamat Dep_nama Gaji

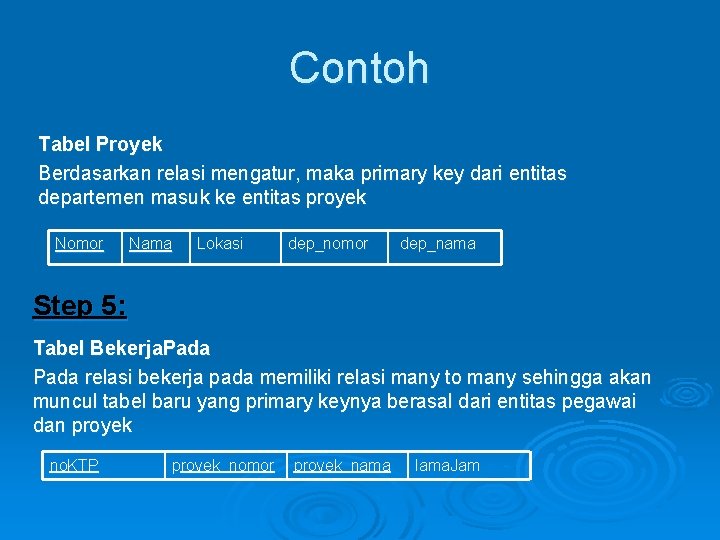

Contoh Tabel Proyek Berdasarkan relasi mengatur, maka primary key dari entitas departemen masuk ke entitas proyek Nomor Nama Lokasi dep_nomor dep_nama Step 5: Tabel Bekerja. Pada relasi bekerja pada memiliki relasi many to many sehingga akan muncul tabel baru yang primary keynya berasal dari entitas pegawai dan proyek no. KTP proyek_nomor proyek_nama lama. Jam

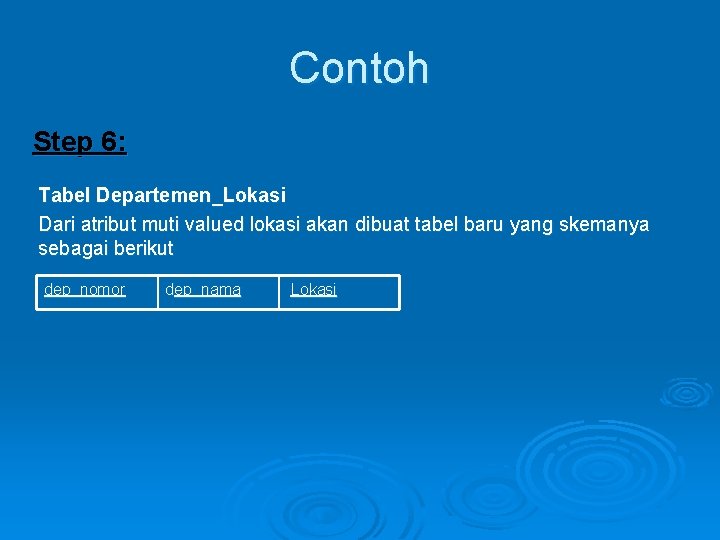

Contoh Step 6: Tabel Departemen_Lokasi Dari atribut muti valued lokasi akan dibuat tabel baru yang skemanya sebagai berikut dep_nomor dep_nama Lokasi
