Mapa de Desalojo por Tsunami para el Municipio de Ponce Por: Carlos R. Vega Santos, LSIT Fecha: 30 de junio de 2009 Municipio de Ponce

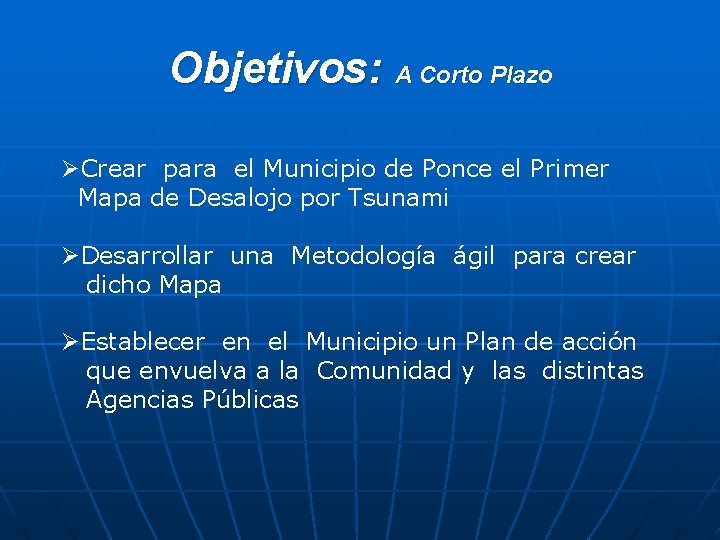

Objetivos: A Corto Plazo ØCrear para el Municipio de Ponce el Primer Mapa de Desalojo por Tsunami ØDesarrollar una Metodología ágil para crear dicho Mapa ØEstablecer en el Municipio un Plan de acción que envuelva a la Comunidad y las distintas Agencias Públicas

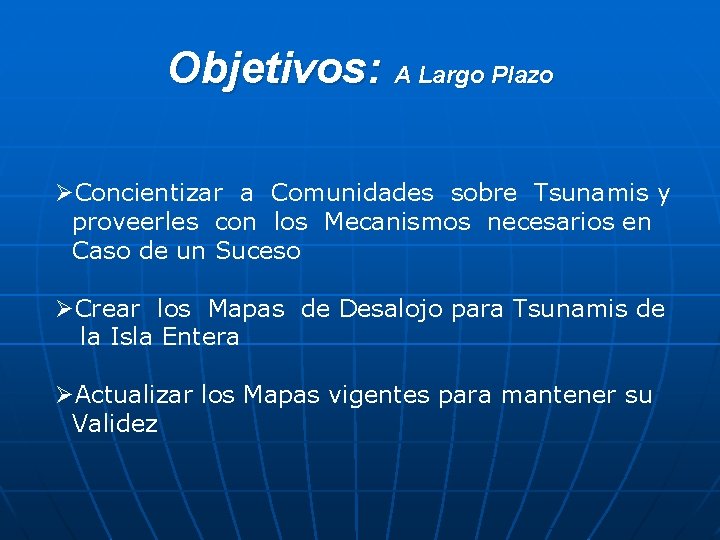

Objetivos: A Largo Plazo ØConcientizar a Comunidades sobre Tsunamis y proveerles con los Mecanismos necesarios en Caso de un Suceso ØCrear los Mapas de Desalojo para Tsunamis de la Isla Entera ØActualizar los Mapas vigentes para mantener su Validez

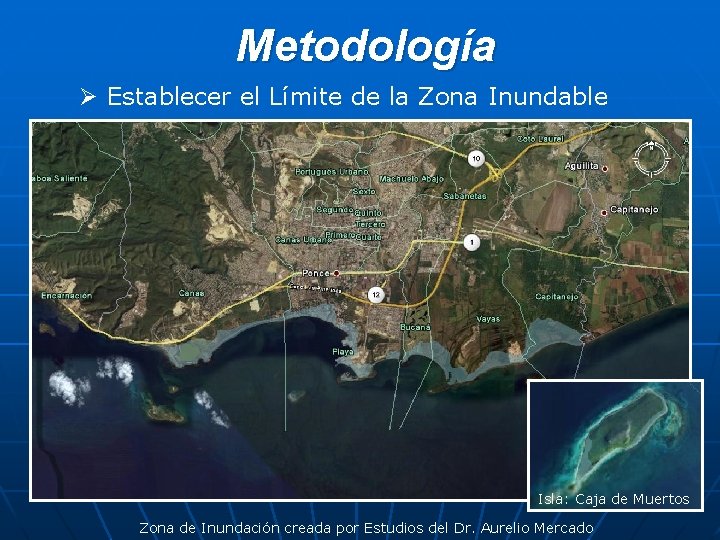

Metodología Ø Establecer el Límite de la Zona Inundable Isla: Caja de Muertos Zona de Inundación creada por Estudios del Dr. Aurelio Mercado

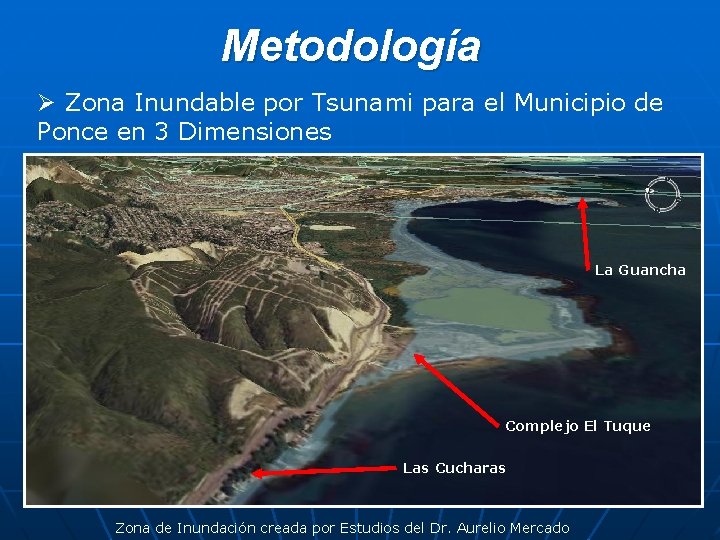

Metodología Ø Zona Inundable por Tsunami para el Municipio de Ponce en 3 Dimensiones La Guancha Complejo El Tuque Las Cucharas Zona de Inundación creada por Estudios del Dr. Aurelio Mercado

Metodología Ø Zona Inundable por Tsunami para el Municipio de Ponce en 3 Dimensiones. Ponce Playa Club Náutico Campo de Golf Zona de Inundación creada por Estudios del Dr. Aurelio Mercado

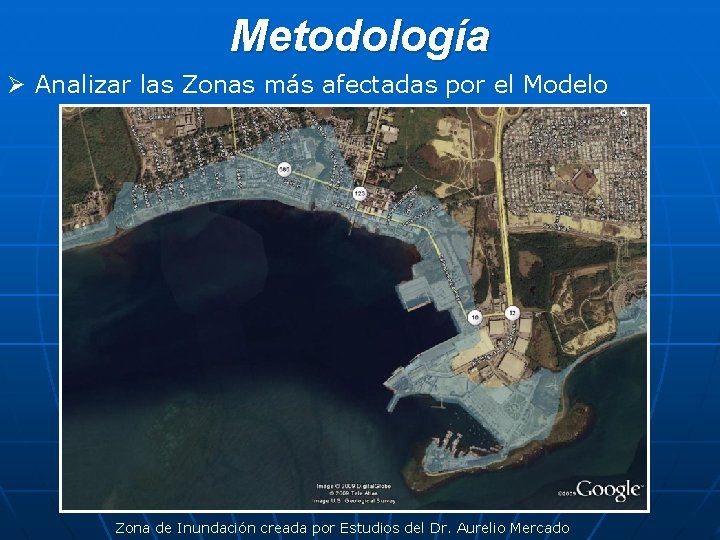

Metodología Ø Analizar las Zonas más afectadas por el Modelo Zona de Inundación creada por Estudios del Dr. Aurelio Mercado

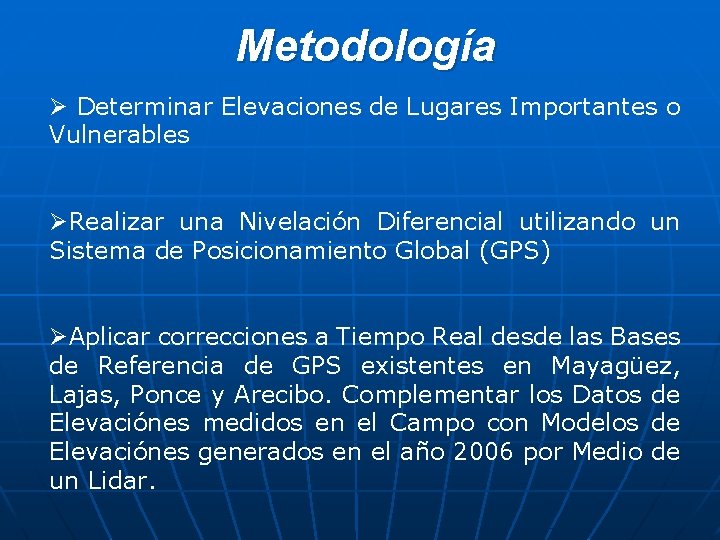

Metodología Ø Determinar Elevaciones de Lugares Importantes o Vulnerables ØRealizar una Nivelación Diferencial utilizando un Sistema de Posicionamiento Global (GPS) ØAplicar correcciones a Tiempo Real desde las Bases de Referencia de GPS existentes en Mayagüez, Lajas, Ponce y Arecibo. Complementar los Datos de Elevaciónes medidos en el Campo con Modelos de Elevaciónes generados en el año 2006 por Medio de un Lidar.

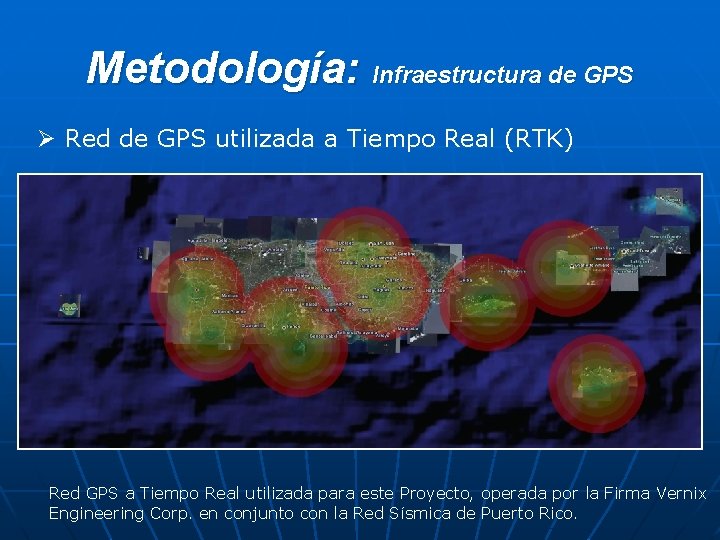

Metodología: Infraestructura de GPS Ø Red de GPS utilizada a Tiempo Real (RTK) Red GPS a Tiempo Real utilizada para este Proyecto, operada por la Firma Vernix Engineering Corp. en conjunto con la Red Sísmica de Puerto Rico.

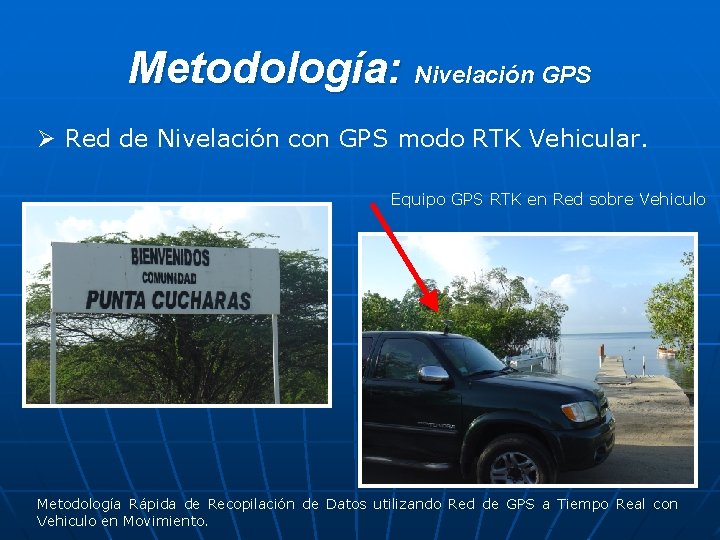

Metodología: Nivelación GPS Ø Red de Nivelación con GPS modo RTK Vehicular. Equipo GPS RTK en Red sobre Vehiculo Metodología Rápida de Recopilación de Datos utilizando Red de GPS a Tiempo Real con Vehiculo en Movimiento.

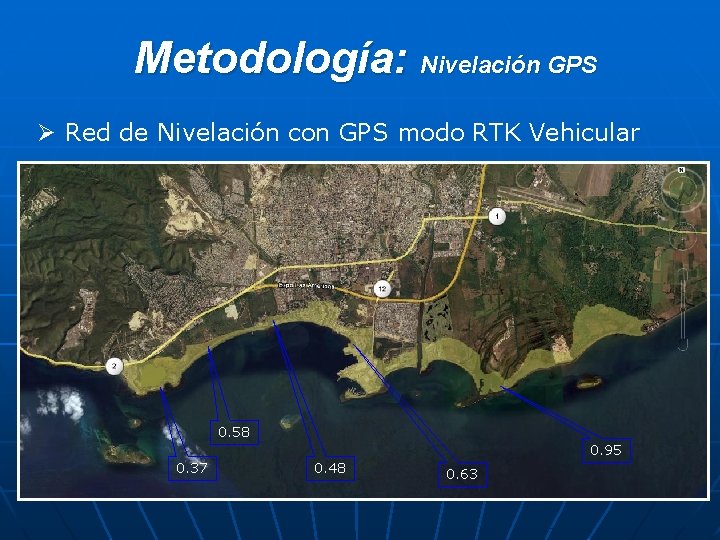

Metodología: Nivelación GPS Ø Red de Nivelación con GPS modo RTK Vehicular 0. 58 0. 95 0. 37 0. 48 0. 63

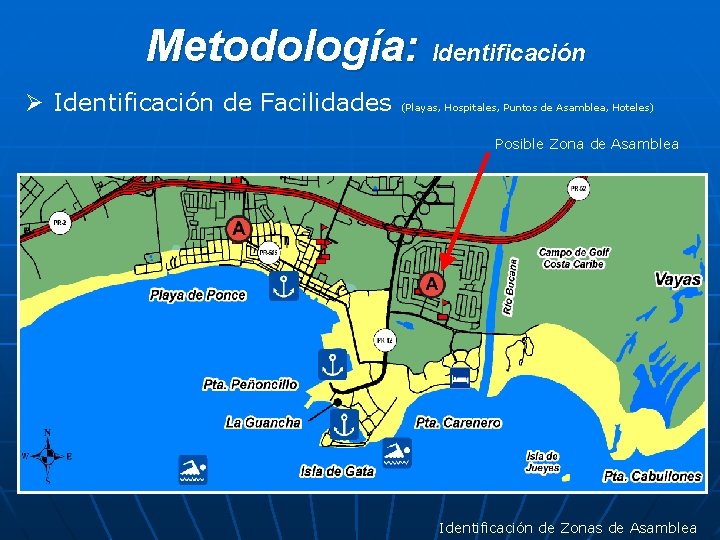

Metodología: Identificación Ø Identificación de Facilidades (Playas, Hospitales, Puntos de Asamblea, Hoteles) Posible Zona de Asamblea Identificación de Zonas de Asamblea

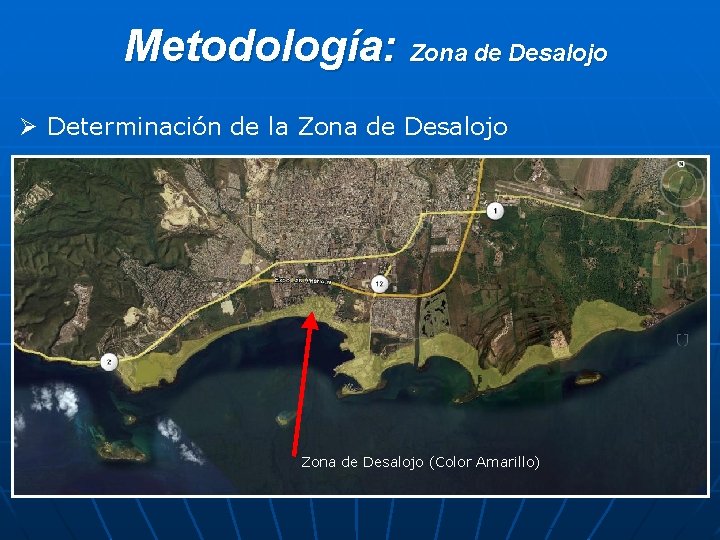

Metodología: Zona de Desalojo Ø Determinación de la Zona de Desalojo (Color Amarillo)

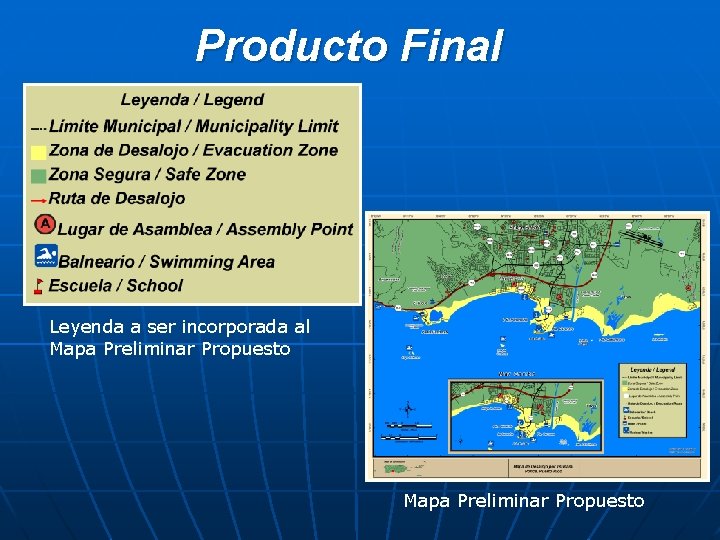

Producto Final Leyenda a ser incorporada al Mapa Preliminar Propuesto

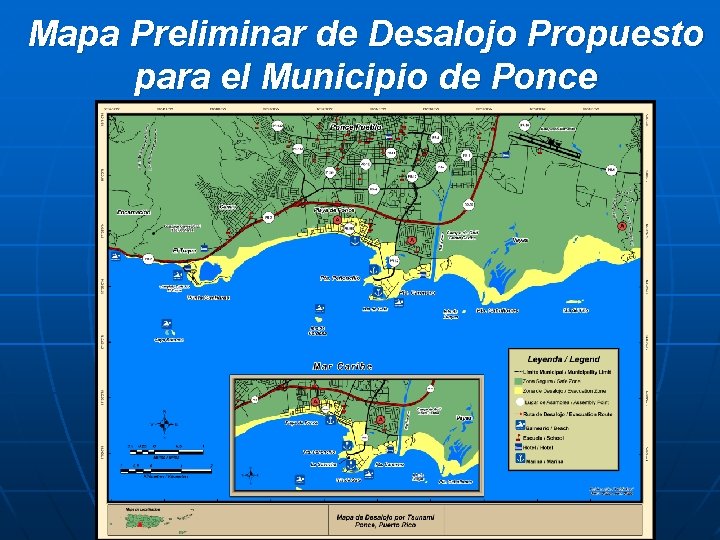

Mapa Preliminar de Desalojo Propuesto para el Municipio de Ponce
