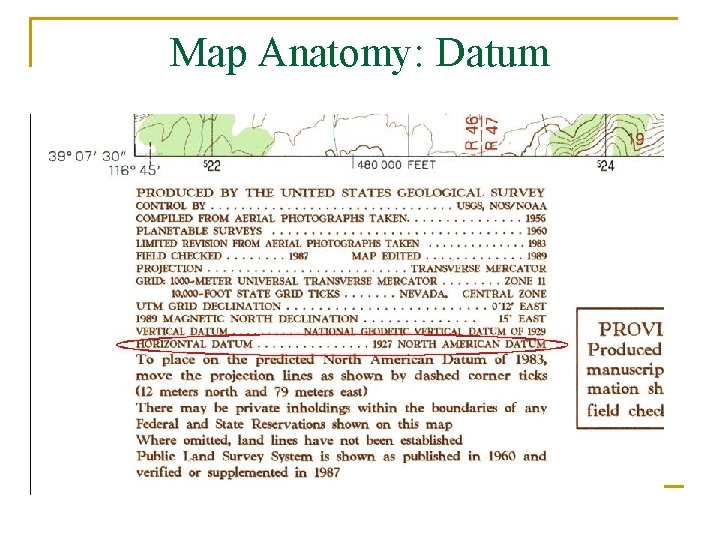

Map Anatomy Datum Map with no grid labeled

Map Anatomy: Datum Map with no grid labeled

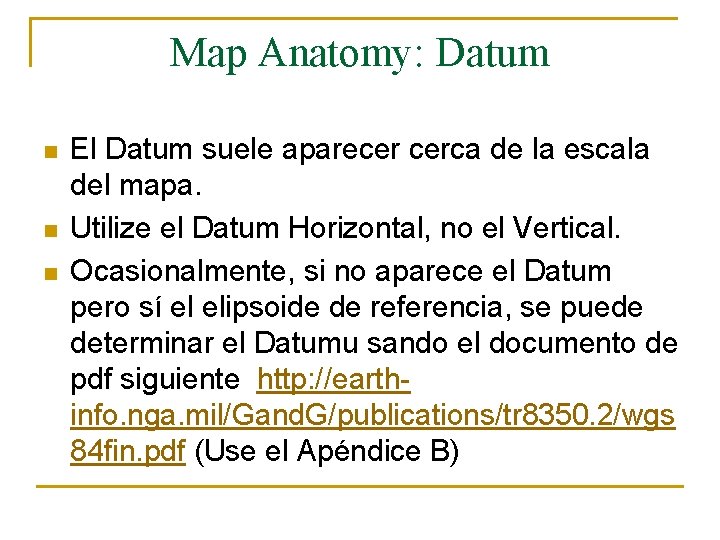

Map Anatomy: Datum n n n El Datum suele aparecer cerca de la escala del mapa. Utilize el Datum Horizontal, no el Vertical. Ocasionalmente, si no aparece el Datum pero sí el elipsoide de referencia, se puede determinar el Datumu sando el documento de pdf siguiente http: //earthinfo. nga. mil/Gand. G/publications/tr 8350. 2/wgs 84 fin. pdf (Use el Apéndice B)

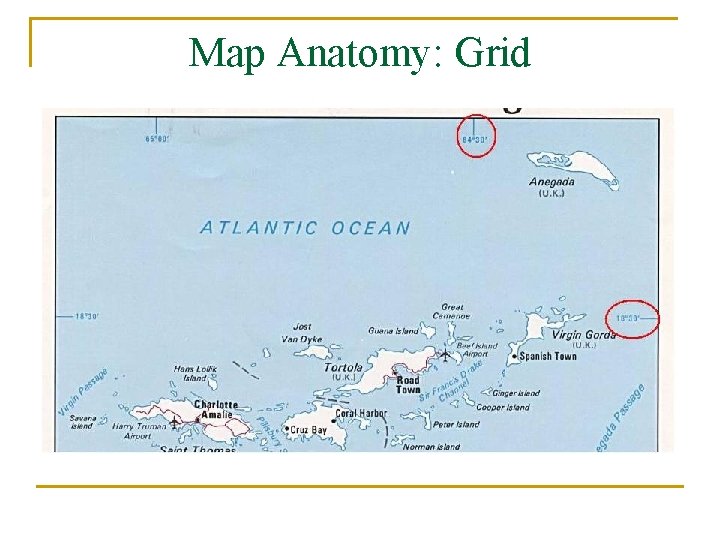

Map Anatomy: Grid

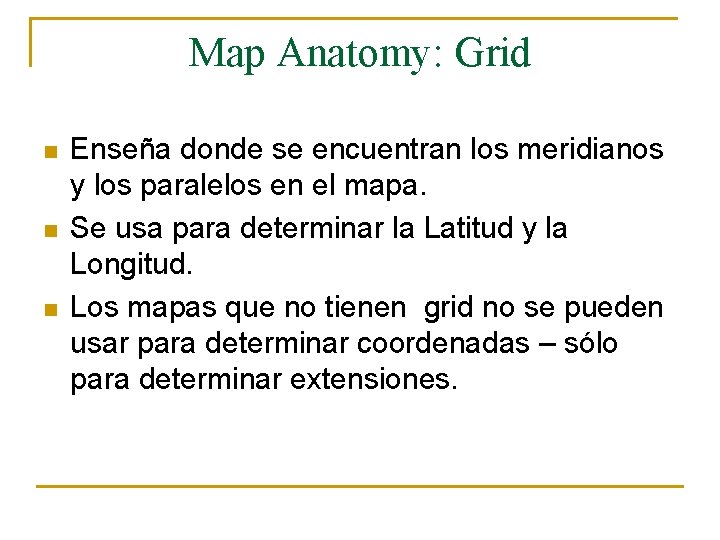

Map Anatomy: Grid n n n Enseña donde se encuentran los meridianos y los paralelos en el mapa. Se usa para determinar la Latitud y la Longitud. Los mapas que no tienen grid no se pueden usar para determinar coordenadas – sólo para determinar extensiones.

Map Anatomy: Grid Map with no grid labeled

Map Anatomy: Map Scale

Map Anatomy: Map Scale 1: 24, 000 Large Scale Map

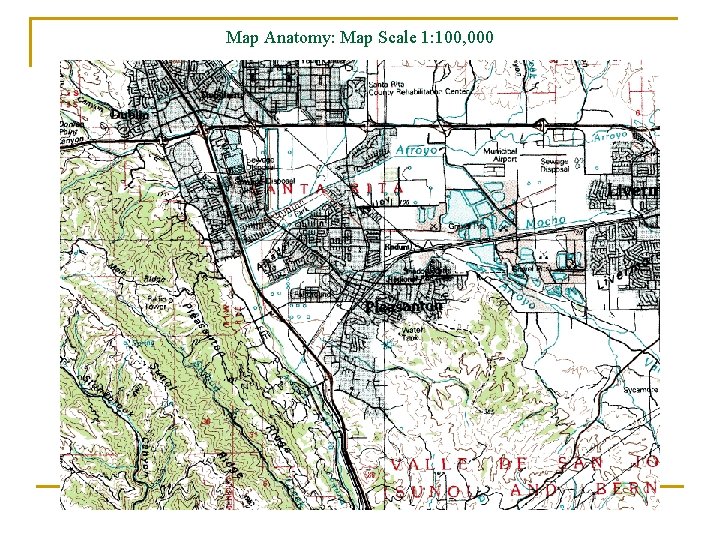

Map Anatomy: Map Scale 1: 100, 000

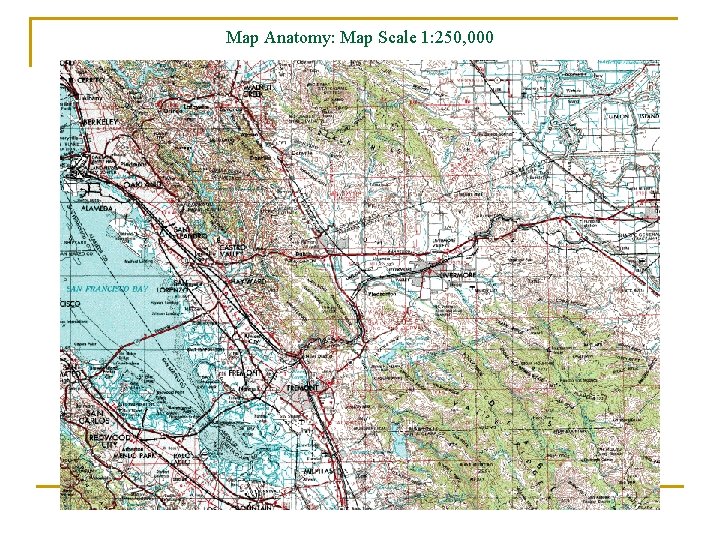

Map Anatomy: Map Scale 1: 250, 000

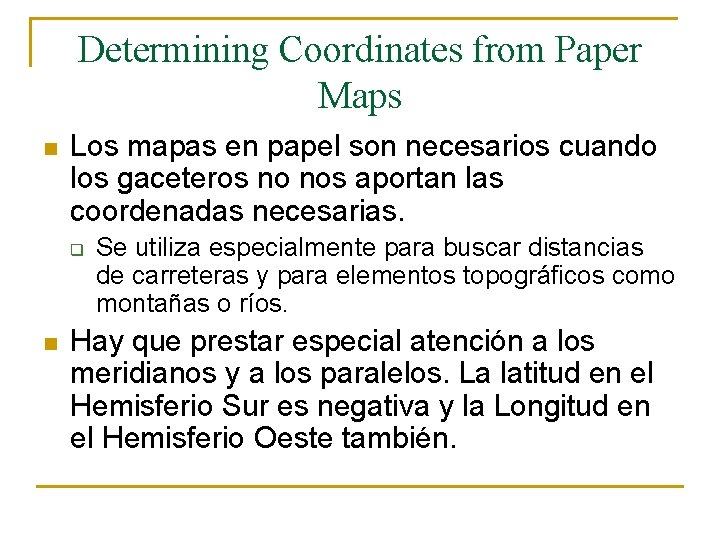

Determining Coordinates from Paper Maps n Los mapas en papel son necesarios cuando los gaceteros no nos aportan las coordenadas necesarias. q n Se utiliza especialmente para buscar distancias de carreteras y para elementos topográficos como montañas o ríos. Hay que prestar especial atención a los meridianos y a los paralelos. La latitud en el Hemisferio Sur es negativa y la Longitud en el Hemisferio Oeste también.

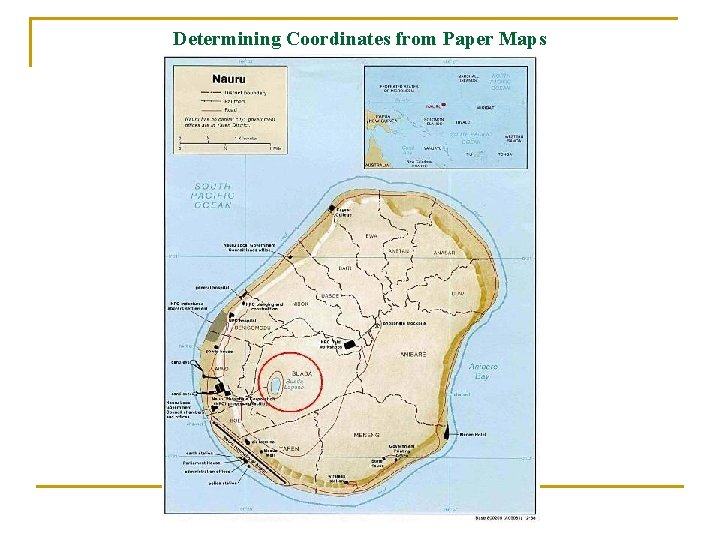

Determining Coordinates from Paper Maps

Determining Coordinates from Paper Maps: Latitude

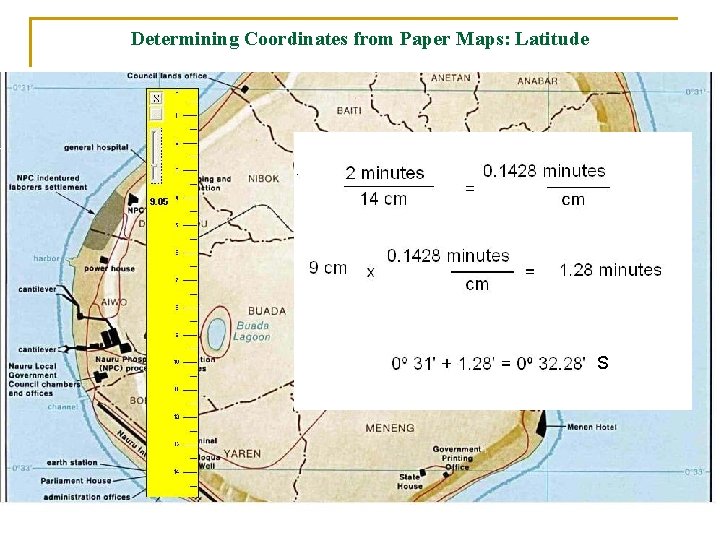

Determining Coordinates from Paper Maps: Latitude S

Determining Coordinates from Paper Maps: Longitude

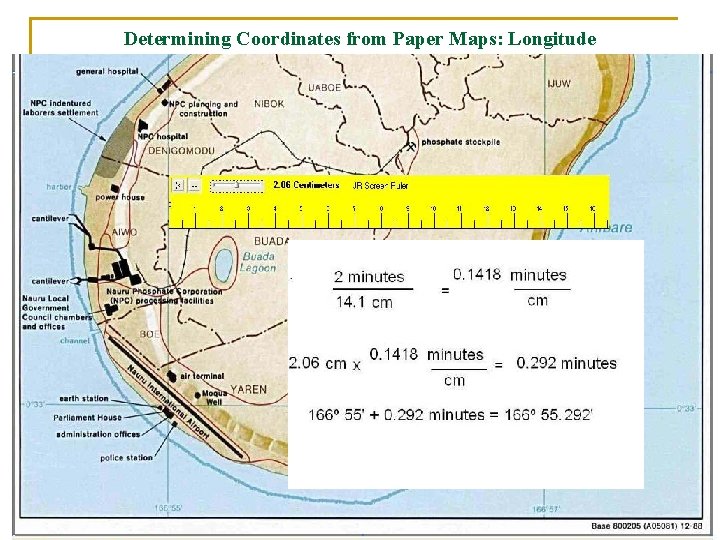

Determining Coordinates from Paper Maps: Longitude E

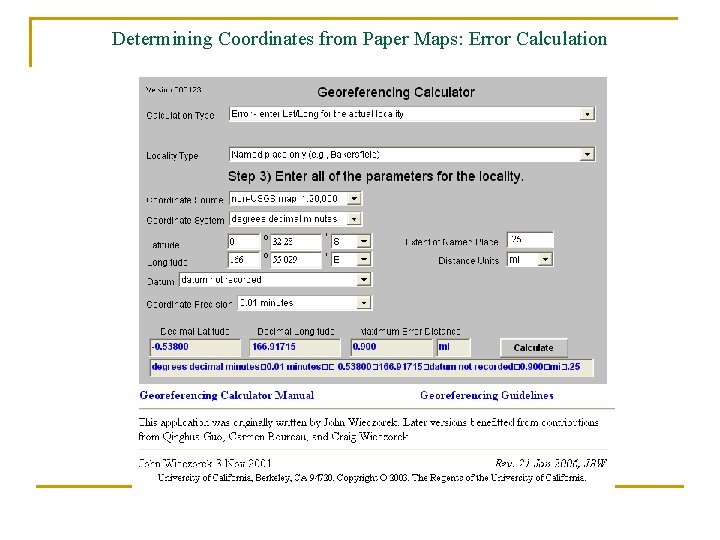

Determining Coordinates from Paper Maps: Error Calculation

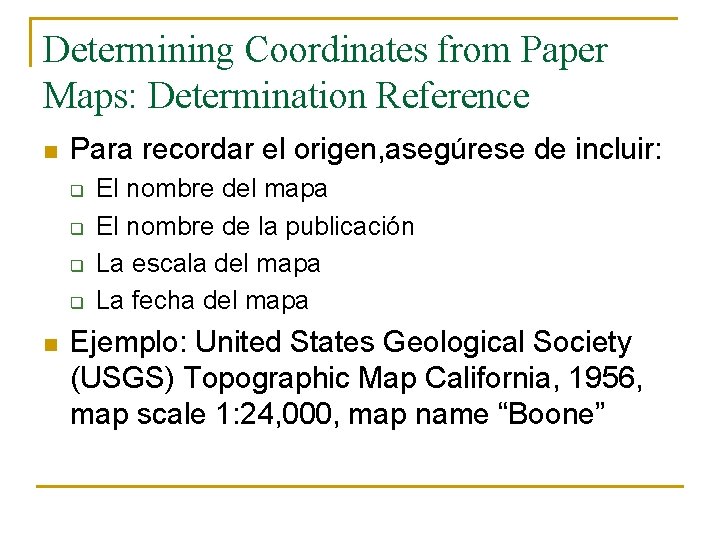

Determining Coordinates from Paper Maps: Determination Reference n Para recordar el origen, asegúrese de incluir: q q n El nombre del mapa El nombre de la publicación La escala del mapa La fecha del mapa Ejemplo: United States Geological Society (USGS) Topographic Map California, 1956, map scale 1: 24, 000, map name “Boone”
