Manutenzione Pronto Intervento Piano di formazione Sap ECC

Manutenzione “Pronto Intervento” Piano di formazione Sap ECC 6. 0 PM – Plant Maintenance

Agenda - Modulo SAP ECC 6. 0 - PM l Cataloghi vari l Gestione Avvisi e Ordini di manutenzione l Flusso con Rd. A di manutenzione (Riparazione da prestazione esterna) l Reportistica Avvisi e Ordini

Modulo SAP ECC 6. 0 - PM l Cataloghi vari l Gestione Avvisi e Ordini di manutenzione l Flusso con Rd. A di manutenzione (Riparazione da prestazione esterna) l Reportistica Avvisi e Ordini

Cataloghi I Cataloghi hanno la funzione di individuare le principali tipologie di Guasto, Cause di Guasto, Attività Previste, Interventi, ecc. , in modo da consentire una modalità univoca per la classificazione dei dati da compilare in fase di generazione dell’Avviso di Guasto (Notification). Tale classificazione consente di avere delle reportistiche strutturate, come ad esempio per: • Tipologia di Guasto registrato; • Tipologia di Causa che ha prodotto il guasto; • Tipologia di Interventi effettuati • …………………

Cataloghi guasti / anomalie Catalogo guasti Catalogo cause

Modulo SAP ECC 6. 0 - PM l Cataloghi vari l Gestione Avvisi e Ordini di Manutenzione l Flusso con Rd. A esterna (Riparazione da prestazione esterna) l Reportistica Avvisi e Ordini

Processi di Manutenzione MAN/A Pronto Interven to Richiesta e ordine di manutenzione Esecuzione manutenzione di pronto intervento MAN/B Manute nzione Progra mmata Ingegneria di manutenzione Piano di Esecuzione manutenzione programmata manutenzi one ata Piano di manutenzione programmata Consuntivo ore e materiali Piano di manutenzione programmata MAN/C Acquisto Materi ali su ODA Vedi processo Gestione Materiali MM-PUR Gestione magazzino parti di ricambio MAN/D Acquist o Prestazi oni su ODA Vedi processo Gestione Prestazioni MM-PUR MAN/E Acquisti Cespiti Tecnologici Vedi processo Gestione Materiali MM-PUR MAN/F Pianific azione e Controllo Operativo Manutenzi one MAN/G PMIS: Plant Manageme nt Info System Piano annuale e trimestrale rolling di manutenzione Analisi dati e reporting: Key Performance Indicators Programma e consuntivo settimanale Creazione e gestione archivi e anagrafiche Preventivaz. e controllo degli interventi Controllo efficienza e efficacia della manutenzione

Flow chart : Processo di “Pronto Intervento”

Flow chart : Processo di “Pronto Intervento”

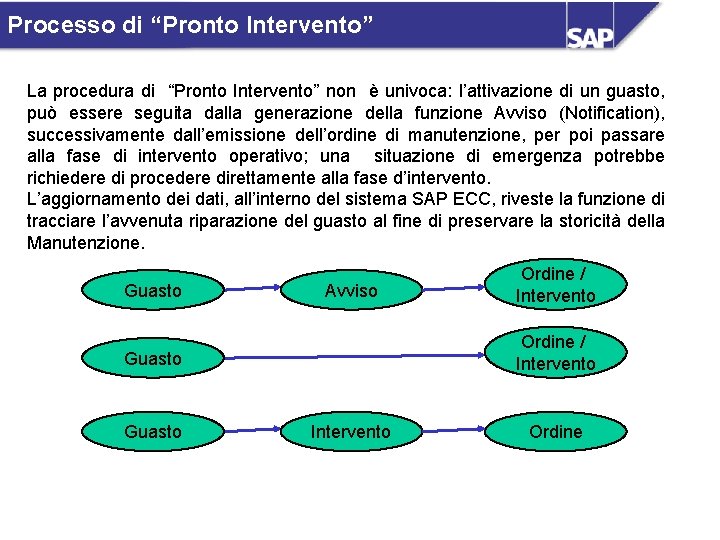

Processo di “Pronto Intervento” La procedura di “Pronto Intervento” non è univoca: l’attivazione di un guasto, può essere seguita dalla generazione della funzione Avviso (Notification), successivamente dall’emissione dell’ordine di manutenzione, per poi passare alla fase di intervento operativo; una situazione di emergenza potrebbe richiedere di procedere direttamente alla fase d’intervento. L’aggiornamento dei dati, all’interno del sistema SAP ECC, riveste la funzione di tracciare l’avvenuta riparazione del guasto al fine di preservare la storicità della Manutenzione. Guasto Avviso Ordine / Intervento Guasto Ordine / Intervento Ordine

Processo di “Pronto Intervento” Il Pronto Intervento è un processo manutentivo che genera una serie di attività che debbono soddisfare una o più domande di guasti da riparare in un breve periodo di tempo. Per la gestione di un Avviso, è necessario fare riferimento a dati, quali: - Oggetto tecnico (Sede Tecnica e/o Equipment) sul quale intervenire; - Centro di lavoro responsabile delle misure di manutenzione ; - Ora, giorno del guasto e/o del fermo macchina; - Divisione ed Ubicazione, ovvero luogo dove viene svolta l’operazione manutentiva. Questi dati vengono generati in fase di emissione dell’avviso, ma vengono confermati dall’ente manutentore sulla base dell’effettivo guasto da riparare.

Definizione Avviso di Manutenzione Gli Avvisi di Manutenzione (Notification – Richieste d’intervento) sono dei documenti che consentono al sistema SAP ECC di registrare i dati riguardanti stati tecnici d’eccezione verificatisi in relazione ad oggetti tecnici come: Ø Sedi Tecniche (Edifici, Impianti, Linee di Produzione) ØEquipment (apparecchiature o impianti considerati come macchine complessive) Ø Assemblaggio Nella Manutenzione, in generale ed in particolare in quella di “ Pronto Intervento”, si fa uso della funzione di Avviso per dare il via alla prima fase di “Pronto Intervento”.

Struttura dell’Avviso di Manutenzione Items dell’avviso Informazioni guasto Assemblaggio Testata avviso Data guasto Descrizione PM oggetti Fermo macchina (se esiste) Attività Catalogo guasti Ordini Cat. interventi

Definizione Ordine di Manutenzione L’ordine di manutenzione è il documento utilizzato per gestire gli interventi di manutenzione e per documentarli sotto il profilo dei costi e delle risorse impiegate; ad esso sono associate informazioni quali: • Tipo di ordine • Date (di schedulazione, di creazione…) • Descrizione generica dell’Od. M; • Centro di lavoro che ha eseguito le attività; • Ore di manodopera/intervento consumate; • Materiali utilizzati

Struttura Ordine di Manutenzione Testata ordine tipo ordine date oggetti priorità descrizione regola di scarico costi (pianificati/effettivi) Operazione • Squadra • Ore di lavoro • Materiali • Impresa • Quantità in ordine • Tariffe Sotto-operazioni • Squadre • Durata lavoro • Materiali • Impresa • Quantità in ordine • Tariffe

Agenda - Modulo SAP ECC 6. 0 - PM l Cataloghi vari l Gestione avvisi e ordini di manutenzione l Flusso Rd. A esterna (Riparazione da prestazione esterna) l Reportistica Avvisi e Ordini

Riparazione da prestazione esterna Un’ulteriore modalità di gestione delle attività di manutenzione prevede che gli interventi siano effettuati da Ditte esterne o comunque da collaboratori esterni. L’intervento di manutenzione svolto da Ditte esterne può essere distinto in due tipologie diverse: • Manutenzione programmata • Manutenzione di pronto intervento

Riparazione da prestazione esterna Ordine PM Pulitura. . . Op 10 SERV Smontaggio 10 ore Lavaggio 5 ore Op 20 SERV Pulitura 20 ore Controllo completo di stati e costi attraverso l’ordine PM Richiesta d’acquisto Impresa A Smontaggio 10 ore Lavaggio 5 ore Impresa B Pulitura 20 ore Rapportino lavori fattura Pulitura 20 ore Rapportino lavori Smontaggio 10 ore lavaggio 5 ore Od. A N° 124 Od. A N° 123

Agenda - Modulo SAP ECC 6. 0 - PM l Cataloghi vari l Gestione avvisi e ordini di manutenzione l Riparazione da prestazione esterna l Reportistica Avvisi e Ordini

Reportistica Avvisi e Ordini di Manutenzione La reportistica del “Pronto Intervento” contiene le analisi standard per il sistema d’informazione della manutenzione; il sistema d'informazione di manutenzione è uno strumento flessibile per la raccolta, l'aggregamento e la valutazione dei dati in base alla manutenzione effettuata È possibile analizzare i guasti in corso, il carico dei centri di lavoro preposti alle attività di manutenzione, l’elenco delle attività che sono state effettuate, ecc.

Reportistica Avvisi e Ordini di Manutenzione Tramite questo pulsante posso scegliere il livello di dettaglio del report Questa è una schermata riassuntiva ma volendo si può decidere il livello di visualizzazione, scegliendo tra: - Codice causa (da catalogo); - Codice guasto (da catalogo); - Sede Tecnica / Equipment - Tipologia di Avviso di Manutenzione

Reportistica Avvisi e Ordini di Manutenzione Cliccando sul pulsante indicato in precedenza viene proposto il livello di analisi da visualizzare

Reportistica Avvisi e Ordini di Manutenzione Per Codice Guasto Per Sede Tecnica Per tipologia Avviso
