Mangueiras para bombas peristálticas Guia de Escolha

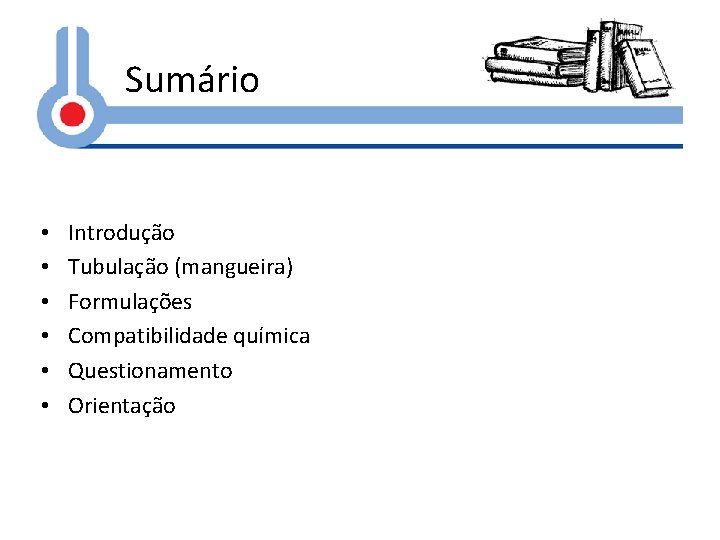

Sumário • • • Introdução Tubulação (mangueira) Formulações Compatibilidade química Questionamento Orientação

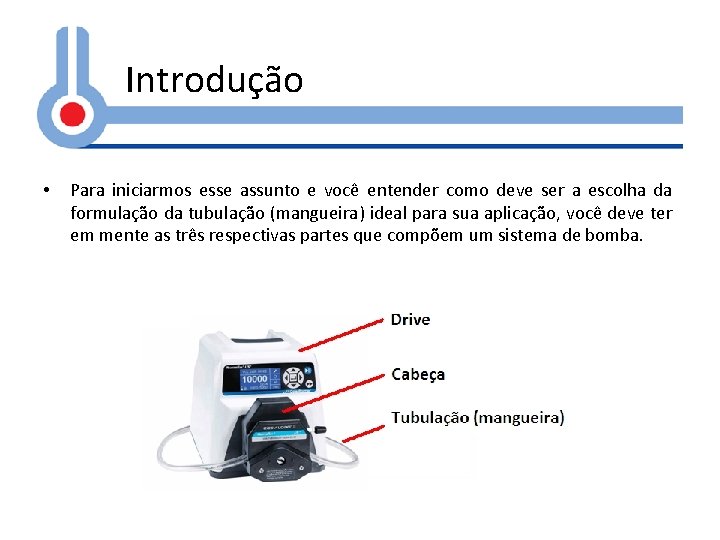

Introdução • Para iniciarmos esse assunto e você entender como deve ser a escolha da formulação da tubulação (mangueira) ideal para sua aplicação, você deve ter em mente as três respectivas partes que compõem um sistema de bomba.

Tubulação (mangueira) • Assim como toda respectiva parte de um sistema de bomba tem sua importância, a mangueira possui atenção destacável pois é ela que estará em contato direto com o fluido a ser bombeado. • Toda substância química possui um valor de p. H na qual, seja ele ácido, básico ou neutro, irá – dependendo a formulação da mangueira – promover nenhum, pouco, moderado ou severo efeito no tubo (corrosão, descoloração, entre outros).

Formulações • Dentre a linha Masterflex, há diversas formulações disponíveis. Relataremos a seguir, dados técnicos de maneira individualizada onde posteriormente, destacamos também o fato de que, há outras formulações disponíveis, porém não citadas neste E-Book. Para saber mais, basta entrar em contato com a assessoria científica da SPLABOR. – – – Silicone (platino curado); Silicone (peróxido curado); C-Flex; Phar. Med BPT; Pharma. Pure; Tygon E-Lab - (Tygon E-Laboratório); Tygon E-Food - (Tygon E-Alimentos); Tygon Fuel & Lubricant - (Combustível e Lubrificante Tygon); Norprene (A 60 G); Norprene Food (A 60 F) - (Alimentos Norprene); Viton.

Silicone (platino curado) • • Excelente biocompatibilidade; Inodora, não tóxica e resistente a fungos; Bom comportamento em uma ampla faixa de temperatura; Atende classificações: – – – USP Classe V extraíveis; Excede Classe IV Implante; FDA 21 CFR 177. 2600; Excede 3 A sanitária c. GMPs (FDA 21 CFR 210 e 211); Farmacopéia Européia (EP).

Silicone (peróxido curado) • • Excelente biocompatibilidade; Inodora, não tóxica e resistente a fungos; Bom comportamento em baixas temperaturas; Atende classificações: – USP Classe VI; – FDA 21 CFR 177. 2600; – Excede padrões sanitários 3 A da Farmacopéia Européia (EP).

C-Flex • Propriedades físicas similares ao silicone compatibilidade química da Tygon; • Baixa custo; • Biocompatível; • Atende classificações – USP Classe VI; – FDA 21 CFR 177. 2600; – Farmacopéia Européia (EP).

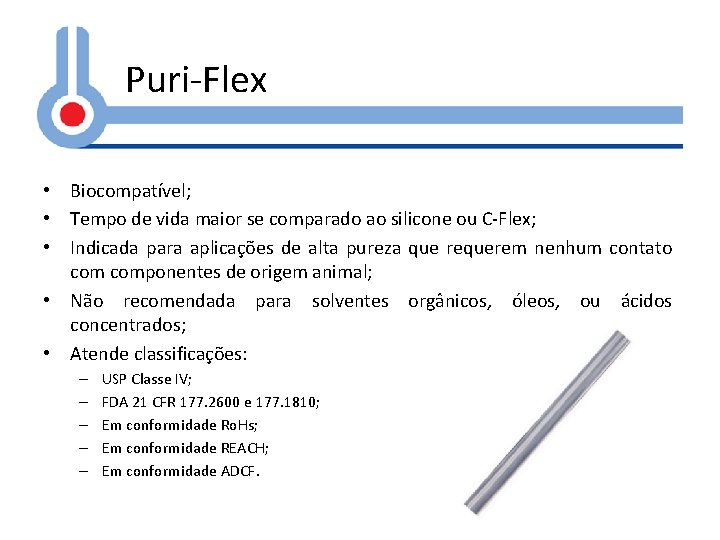

Puri-Flex • Biocompatível; • Tempo de vida maior se comparado ao silicone ou C-Flex; • Indicada para aplicações de alta pureza que requerem nenhum contato componentes de origem animal; • Não recomendada para solventes orgânicos, óleos, ou ácidos concentrados; • Atende classificações: – – – USP Classe IV; FDA 21 CFR 177. 2600 e 177. 1810; Em conformidade Ro. Hs; Em conformidade REACH; Em conformidade ADCF.

Phar. Med BPT • Ótima para trabalhos envolvendo tecidos e células – não tóxica e não hemolítica; • Tempo de vida útil longo – reduzindo custos e riscos de exposição da amostra bombeada; • Opaca para proteção contra luz visível e UV em casos da amostra bombeada ser foto-sensível; • Atende classificações: – – USP Classe VI; FDA 21 CFR 177. 2600; Listada NSF (Padrão 51); Farmacopéia Européia (EP).

Pharma. Pure • Não tóxica e não hemolítica (similar a Phar. Med BPT); • Biocompatível; • Tempo de vida útil longo, mesmo sob pressão: até 1000 horas sob 40 psi (2, 7 bar); • Atende classificações: – USP Classe VI; – FDA 21 CFR 177. 2600; – Farmacopéia Européia (EP).

Tygon E-Lab (E-3603) (Tygon E-Laboratório) • • • Mangueira de baixo custo para aplicações laboratoriais em geral; Plastificante de base biológica e totalmente biodegradável; Transparente para fácil visualização interna; Manipula virtualmente todos os produtos químicos inorgânicos; Atende classificações: – – – USP Classe VI; FDA 21 CFR 175. 300; EU Food; Em conformidade Ro. Hs; Em conformidade REACH; Em conformidade ADCF.

Tygon E-Food (B-44 -4 X) (Tygon E-Alimentos) • • • Especialmente projetada para manipular produtos alimentícios; Plastificante de base biológica e totalmente biodegradável; Não tóxica (não afetará sabor ou odor); Propriedades não umectantes permitem limpeza e drenagem completa; Atende classificações: – – – – FDA 21 CFR 175. 300; EU Food; Listada NSF (Padrão 51); Em conformidade Ro. Hs; Em conformidade REACH; Em conformidade ADCF; 3 A.

Tygon Fuel & Lubricant (F-4040 -A) (Combustível e Lubrificante Tygon) • Especialmente projetada para manipular hidrocarbonetos, produtos derivados do petróleo, e destilados; • Ideal para gasolina, querosene, óleos de aquecimento, etc; • Atende classificações: – Em conformidade Ro. Hs; – Em conformidade REACH; – Em conformidade ADCF.

Tygon Chemical (2001) (Produtos Químicos Tygon) • A formulação dentre a variedade tygon que possui melhor resistência química; • Compatível com diversos solventes polares; • Transparente para fácil monitoramento interno; • Atende classificações: – – FDA 21 CFR 177. 2600; Em conformidade Ro. Hs; Em conformidade REACH; Em conformidade ADCF.

Norprene (A 60 G) • • • Melhor escolha para aplicações envolvendo pressão/vácuo; Oferece longo tempo de vida útil; Resistente a ozônio e calor; Boa resistência a ácidos e alcalinos (checar na tabela de compatibilidade); Atende classificações: – Listada NSF (Padrão 51); – Em conformidade Ro. Hs; – Em conformidade REACH.

Norprene Food (A 60 F) (Alimentos Norprene) • • • Similar a Norprene, porém com aprovação FDA; Excelente para aplicações que envolvem alimentos/derivados do leite; Tempo de vida útil maior; Resistente a ozônio e calor; Boa resistência a ácidos/alcalinos; Atende classificações: – – FDA 21 CFR 177. 2600; Listada NSF (Padrão 51); Em conformidade Ro. Hs; Em conformidade REACH.

Viton • Perfeita para aplicações envolvendo alimentos e laboratórios que exigem conformidade FDA; • Excelente resistência química; • Resistente a corrosivos, solventes, e óleos em altas temperaturas; • Atende classificações: – FDA 21 CFR 177. 2600; – Em conformidade com ADCF.

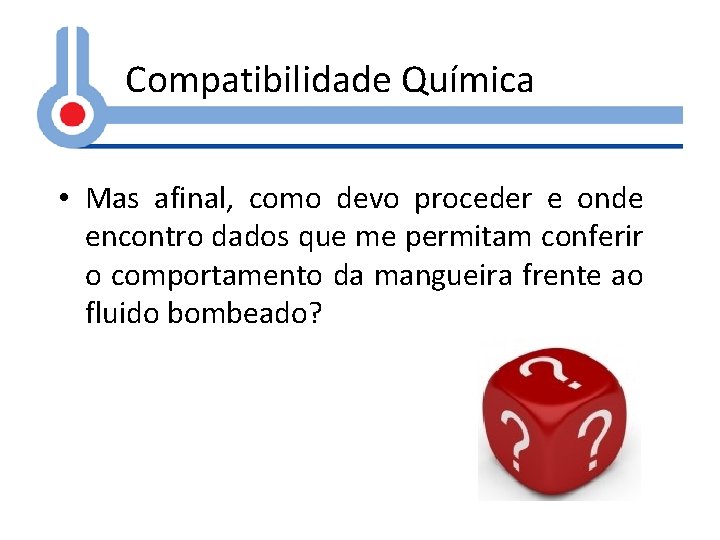

Compatibilidade Química • Mas afinal, como devo proceder e onde encontro dados que me permitam conferir o comportamento da mangueira frente ao fluido bombeado?

Compatibilidade Química • A principio você deve baixar a tabela de compatibilidade química fornecida pelo fabricante Masterflex. Clique aqui para fazer o download* *A mesma encontra-se em inglês

Compatibilidade Química • Após realizar o download e abrir o arquivo, você notará em uma das páginas, uma legenda – destaque ao lado – onde lhe ajudará a interpretar os dados presentes nas tabelas.

Compatibilidade Química • Na região em destaque, há a classificação de como o resultado é interpretado na tabela – de A a D – onde “A” é o melhor e “D” é o pior.

Compatibilidade Química • Na segunda região em destaque, há a legenda das siglas encontradas no topo de cada coluna da tabela, identificando as respectivas formulações de mangueiras.

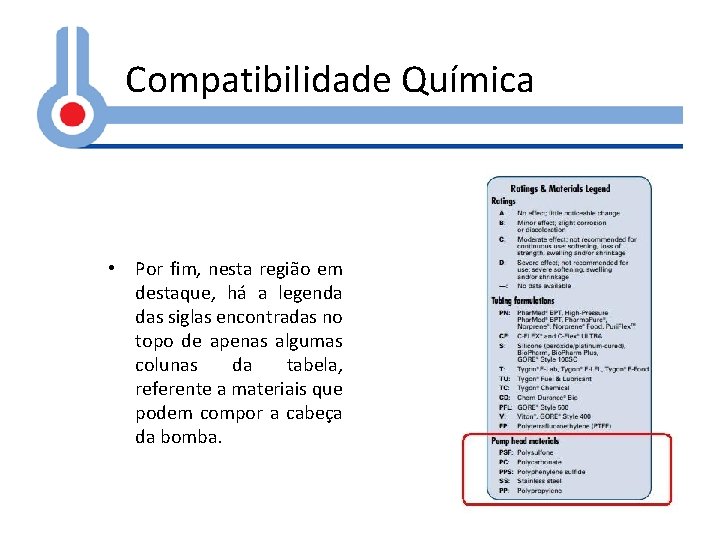

Compatibilidade Química • Por fim, nesta região em destaque, há a legenda das siglas encontradas no topo de apenas algumas colunas da tabela, referente a materiais que podem compor a cabeça da bomba.

Compatibilidade Química • Veja um exemplo

Compatibilidade Química • Exemplo • Se por ventura o seu bombeamento envolver amostras de peróxido de Hidrogênio 90% - área em destaque – você primeiramente deve localizar a substância na tabela e em seguida, conferir cada coluna correspondente as formulações disponíveis. Neste exemplo, pode-se notar que a formulação Viton (coluna intitulada “V”) possui perfil “A”. Já a formulação C-Flex (coluna intitulada “CF”) possui perfil “D”. • Desta forma, sucessivamente, é possível checar detalhadamente as demais formulações e substâncias químicas.

Compatibilidade Química Pronto! Formulação selecionada com sucesso!

Questionamento • E se, por ventura, a amostra a ser bombeada não estiver presente na tabela de compatibilidade? Entre em contato com a assessoria científica da SPLABOR, pois os procedimentos a serem seguidos posteriormente, serão explicados.

Orientação • A partir deste ponto, o usuário final deve prosseguir com as demais etapas para escolha de um sistema completo de bomba peristáltica Masterflex, ou seja, definir o tamanho (diâmetro interno) da mangueira, tipo de cabeça e drive desejados – respeitando sempre a compatibilidade entre as partes.

Dúvidas?

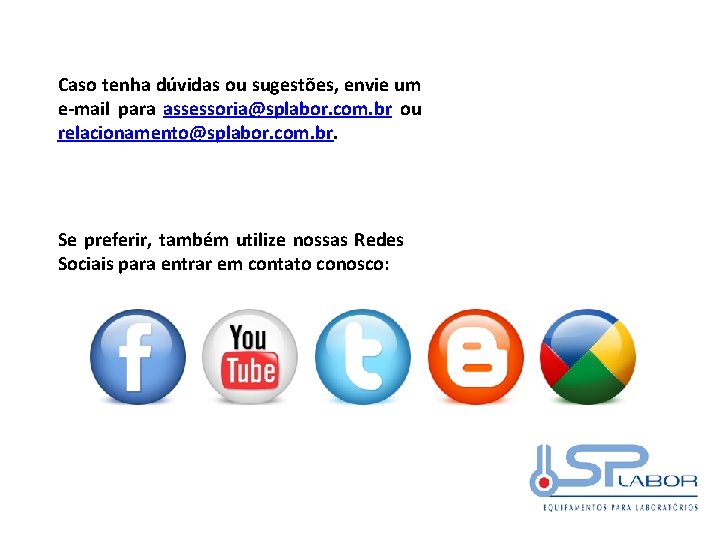

Caso tenha dúvidas ou sugestões, envie um e-mail para assessoria@splabor. com. br ou relacionamento@splabor. com. br. Se preferir, também utilize nossas Redes Sociais para entrar em contato conosco:
