MANEJO DE HERRAMIENTAS ELÉCTRICAS

MANEJO DE HERRAMIENTAS ELÉCTRICAS OBJETIVO: Conocer los peligros a los que se encuentran los seres humanos expuestos a trabajos con herramientas eléctricas y la forma de prevenirlos.

MANEJO DE HERRAMIENTAS ELÉCTRICAS FACTORES DE RIESGO ELECTRICO Se refiere a los sistemas eléctricos de las máquinas, equipos e instalaciones locativas que conducen o generan energía dinámica o estática y que, al entrar en contacto con las personas puede provocar: v. Quemaduras v. Shock v. Fibrilación ventricular, según sean la intensidad y el tiempo de contacto. Se encuentra en: v. Redes de distribución v. Cajas de distribución v. Empalmes, tomas e interruptores eléctricos.

MANEJO DE HERRAMIENTAS ELÉCTRICAS RIESGOS DE LA ELECTRICIDAD Pocas personas están consientes que la baja tensión puede causar accidentes mortales. Sobre todo entre los operarios que trabajan en el ramo eléctrico, existe la creencia de que 110 voltios no produce daño grave. El cuerpo humano es conductor: esto lo prueba el hecho de que al aplicar una tensión entre dos de sus puntos, circulará una corriente. La resistencia que opone el cuerpo humano al paso de dicha corriente varía de acuerdo al sexo, la constitución, los puntos de contacto (piel callosa, delgada, etc. ), el estado de la capa cutánea (piel seca, sudorosa, húmeda, etc. ) y el estado de ánimo. Esta creencia se debe a que en su trabajo ya han recibido algunas descargas sin mayores consecuencias. Sin embargo, las estadísticas demuestran que se presentan muchos accidentes mortales por esta falsa apreciación.

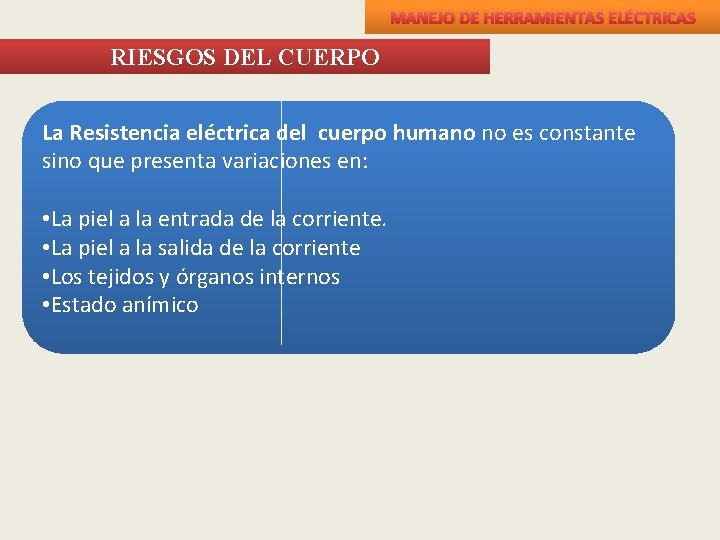

MANEJO DE HERRAMIENTAS ELÉCTRICAS RIESGOS DEL CUERPO La Resistencia eléctrica del cuerpo humano no es constante sino que presenta variaciones en: • La piel a la entrada de la corriente. • La piel a la salida de la corriente • Los tejidos y órganos internos • Estado anímico

MANEJO DE HERRAMIENTAS ELÉCTRICAS RIESGOS DEL CUERPO La resistencia de la piel tiende a aumentar su capacidad dieléctrica cuando se encuentra seca y es de gran espesor; por el contrario, es baja cuando la piel esta húmeda y es fina. La resistencia de la piel es superior a la que ofrecen los órganos internos del cuerpo que depende de las propiedades de los tejidos, músculos, nervios, vasos sanguíneos. Se tienen diversas experiencias que han permitido calcular la resistencia de la piel por cm 2, observándose que varía notablemente; por ejemplo: Para piel húmeda y fina la resistencia es de 100 a 500 ohmios en corrientes alternas y de unos 1800 ohmios en continua. Para la piel seca y rugosa, la resistencia varía de 100. 000 a 600. 000 ohmios alcanzando hasta 1. 000 ohmios. La resistencia interna promedio del cuerpo aproximadamente es de 500 Ohms.

MANEJO DE HERRAMIENTAS ELÉCTRICAS TRAYECTO DE LA CORRIENTE El riesgo de fibrilación cardiaca (paro del corazón) depende de las partes del cuerpo que entren en contacto con el conductor o elemento energizado y de que el corazón sea alcanzado por la corriente al atravesar el cuerpo. El trayecto más peligroso se presenta cuando el circuito se realice entre el brazo derecho y la pierna izquierda, pero no se descartan los contactos entre brazo y brazo, brazo y tórax, cabeza y piernas o directamente sobre el pecho.

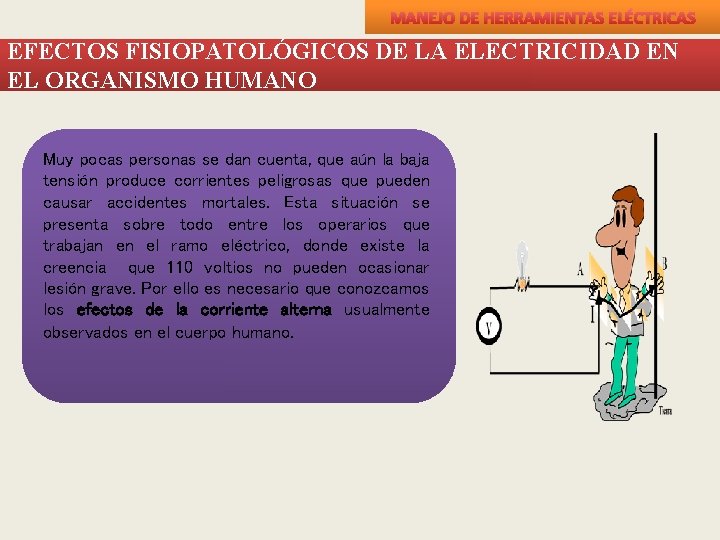

MANEJO DE HERRAMIENTAS ELÉCTRICAS EFECTOS FISIOPATOLÓGICOS DE LA ELECTRICIDAD EN EL ORGANISMO HUMANO Muy pocas personas se dan cuenta, que aún la baja tensión produce corrientes peligrosas que pueden causar accidentes mortales. Esta situación se presenta sobre todo entre los operarios que trabajan en el ramo eléctrico, donde existe la creencia que 110 voltios no pueden ocasionar lesión grave. Por ello es necesario que conozcamos los efectos de la corriente alterna usualmente observados en el cuerpo humano.

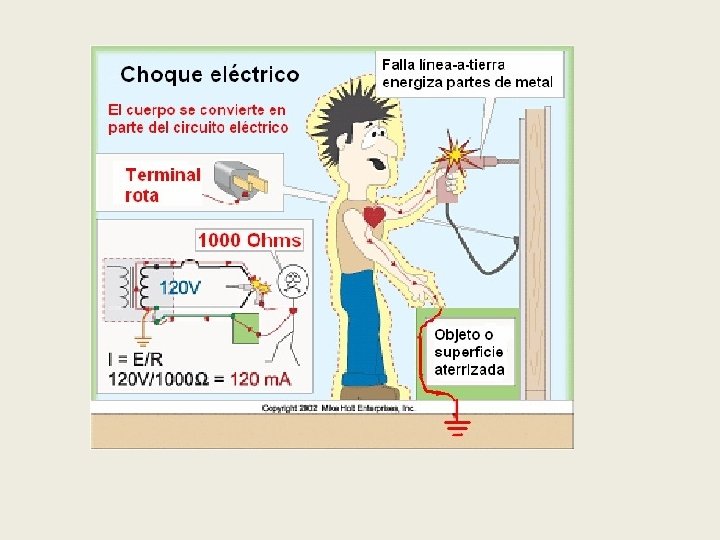

MANEJO DE HERRAMIENTAS ELÉCTRICAS REACCIÓN DEL CUERPO A LA DESCARGA ELÉCTRICA El cuerpo es un buen conductor de la electricidad y podemos aplicarle la ley de Ohm. AMPERAJE QUE PASA POR EL CUERPO= Voltaje aplicado al cuerpo Resistencia del cuerpo y sus contactos

MANEJO DE HERRAMIENTAS ELÉCTRICAS REACCIÓN DEL CUERPO A LA DESCARGA ELÉCTRICA La gravedad de la descarga no viene determinada solamente por el voltaje, sino que depende de: La cantidad de corriente que circule por el cuerpo. El camino que recorre la corriente que circule por el cuerpo La duración de la permanencia del cuerpo formando circuito

MANEJO DE HERRAMIENTAS ELÉCTRICAS REACCIÓN DEL CUERPO A LA DESCARGA ELÉCTRICA La capacidad de reacción del cuerpo humano La frecuencia si es corriente alterna o directa

MANEJO DE HERRAMIENTAS ELÉCTRICAS EFECTOS DE LA CORRIENTE ELÉCTRICA A NIVELES CONSIDERADOS NO PELIGROSOS m. A EFECTO 0 a 1 No produce ninguna sensación 1 a 8 Choque no muy doloroso, no se pierde el control muscular 8 a 15 Choque muy doloroso sin pérdida del control muscular 15 a 25 Choque doloroso con posible pérdida del control muscular

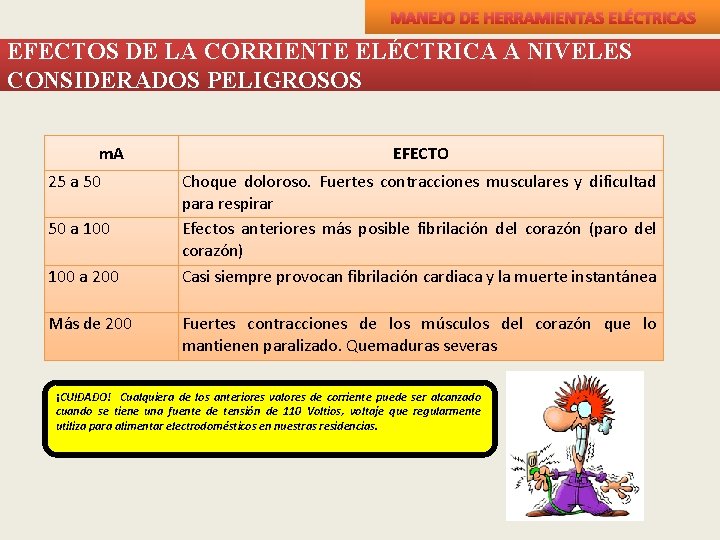

MANEJO DE HERRAMIENTAS ELÉCTRICAS EFECTOS DE LA CORRIENTE ELÉCTRICA A NIVELES CONSIDERADOS PELIGROSOS m. A 25 a 50 50 a 100 a 200 Más de 200 EFECTO Choque doloroso. Fuertes contracciones musculares y dificultad para respirar Efectos anteriores más posible fibrilación del corazón (paro del corazón) Casi siempre provocan fibrilación cardiaca y la muerte instantánea Fuertes contracciones de los músculos del corazón que lo mantienen paralizado. Quemaduras severas ¡CUIDADO! Cualquiera de los anteriores valores de corriente puede ser alcanzado cuando se tiene una fuente de tensión de 110 Voltios, voltaje que regularmente utiliza para alimentar electrodomésticos en nuestras residencias.

MANEJO DE HERRAMIENTAS ELÉCTRICAS ¿QUÉ SE NECESITA PARA QUE UNA CORRIENTE PASE POR EL CUERPO? Se necesita: Dos puntos de contacto A y B situados en cualquier parte del Cuerpo. Que haya una tensión entre esos dos puntos ¿ DE QUE DEPENDE LA INTENSIDAD, QUE PUEDE PASAR POR EL CUERPO? La resistencia total es la suma de: La resistencia del cuerpo R 2 Mas las resistencias de contacto R 1 y R 3.

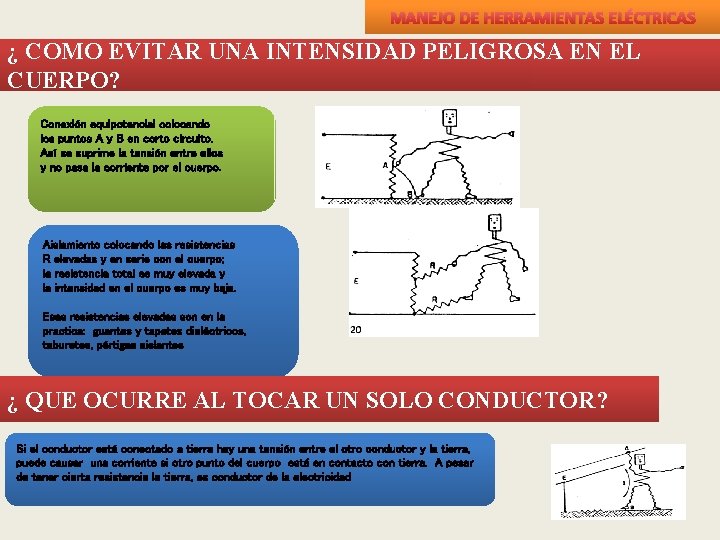

MANEJO DE HERRAMIENTAS ELÉCTRICAS ¿ COMO EVITAR UNA INTENSIDAD PELIGROSA EN EL CUERPO? Conexión equipotencial colocando los puntos A y B en corto circuito. Así se suprime la tensión entre ellos y no pasa la corriente por el cuerpo. Aislamiento colocando las resistencias R elevadas y en serie con el cuerpo; la resistencia total es muy elevada y la intensidad en el cuerpo es muy baja. Esas resistencias elevadas son en la practica: guantes y tapetes dieléctricos, taburetes, pértigas aislantes ¿ QUE OCURRE AL TOCAR UN SOLO CONDUCTOR? Si el conductor está conectado a tierra hay una tensión entre el otro conductor y la tierra, puede causar una corriente si otro punto del cuerpo está en contacto con tierra. A pesar de tener cierta resistencia la tierra, es conductor de la electricidad

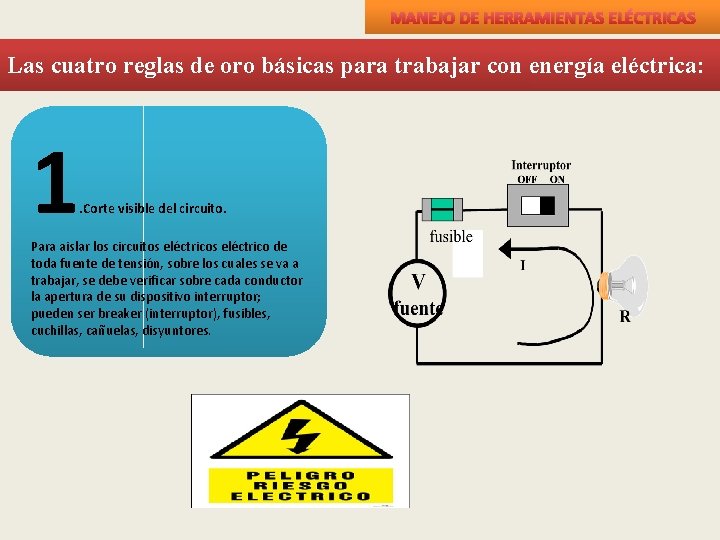

MANEJO DE HERRAMIENTAS ELÉCTRICAS Las cuatro reglas de oro básicas para trabajar con energía eléctrica: 1 . Corte visible del circuito. Para aislar los circuitos eléctrico de toda fuente de tensión, sobre los cuales se va a trabajar, se debe verificar sobre cada conductor la apertura de su dispositivo interruptor; pueden ser breaker (interruptor), fusibles, cuchillas, cañuelas, disyuntores.

MANEJO DE HERRAMIENTAS ELÉCTRICAS Las cuatro reglas de oro básicas para trabajar con energía eléctrica: 2 2. CONDENACIÓN . SE DEBE GARANTIZAR QUE SE MANTENGAN ABIERTOS LOS DISPOSITIVOS INTERRUPTORES DEL CIRCUITO POR MEDIO DE CANDADOS Y AVISOS. FUERA DE SERVICIO

MANEJO DE HERRAMIENTAS ELÉCTRICAS Las cuatro reglas de oro básicas para trabajar con energía eléctrica: 3 VERIFICACIÓN DE LA AUSENCIA DE TENSIÓN. Para asegurarse que no hay tensión, debe chequear el circuito en alta tensión con la Pértiga de Neón o en circuitos de baja tensión con el milímetro o con chequeador. En todos los casos se debe comprobar el buen funcionamiento del dispositivo chequeador antes y después del procedimiento

MANEJO DE HERRAMIENTAS ELÉCTRICAS Las cuatro reglas de oro básicas para trabajar con energía eléctrica: 4 PUESTA A TIERRA Y EN CORTO CIRCUITO. . En ambos lados de la zona de trabajo se deben conectar entre sí las líneas (corto circuitar) y éstas a tierra, para protegerse contra retornos de tensión, tensiones inducidas o sobretensiones atmosféricas.

MANEJO DE HERRAMIENTAS ELÉCTRICAS PROTECCIONES PARA EL PERSONAL TENGA EN CUENTA SIEMPRE… En todos los casos que se trabaje con energía eléctrica se debe garantizar que la corriente eléctrica es de cero amperaje. Para ello se deben observar los siguientes procedimientos de seguridad: Conexión equipotencial. Se realiza poniendo el punto A del circuito eléctrico en corto circuito con un punto B de tierra, como se aprecia en la gráfica; con ello se suprime cualquier tensión en el punto de trabajo A evitando que pase la corriente por el cuerpo. Aislamiento. Al trabajar con interruptores o circuitos eléctricos vivos, el aislamiento se logra poniendo resistencias elevadas en serie con el cuerpo del trabajador; así la resistencia total es muy elevada y la intensidad en el cuerpo muy baja. Esas resistencias son en la práctica: guantes, tapete de hule, pértigas, tabla de madera seca.

MANEJO DE HERRAMIENTAS ELÉCTRICAS PROTECCIONES PARA EL PERSONAL Hasta 5. 000 voltios, se usarán guantes de caucho con guantelete. Los alambres o aparatos que estén alrededor de la zona de trabajo se cubrirán con protectores. Desde 5. 000 hasta 15. 000 voltios se usarán varas de línea caliente. Los aparatos o alambres alrededor del trabajo se cubrirán con aislantes o se aislarán con tabiques protectores. Más de 15. 000 voltios, se usarán varas o herramientas para trabajos en caliente.
