Entradas Digitales • • La unidad puede detectar conexión a tierra Se puede incluir un d-bounce Se puede detectar el estado de una entrada con un evento En el caso de la ignición se activa con voltaje Modelo Ignición Entradas digitales TT 8750+ Si 2* TT 9200 Si 1 TT 9500 Si 1

Entradas Digitales • Instalación de las entradas. Relay Switch magnético manual

Entradas Digitales • Instalación de ignición.

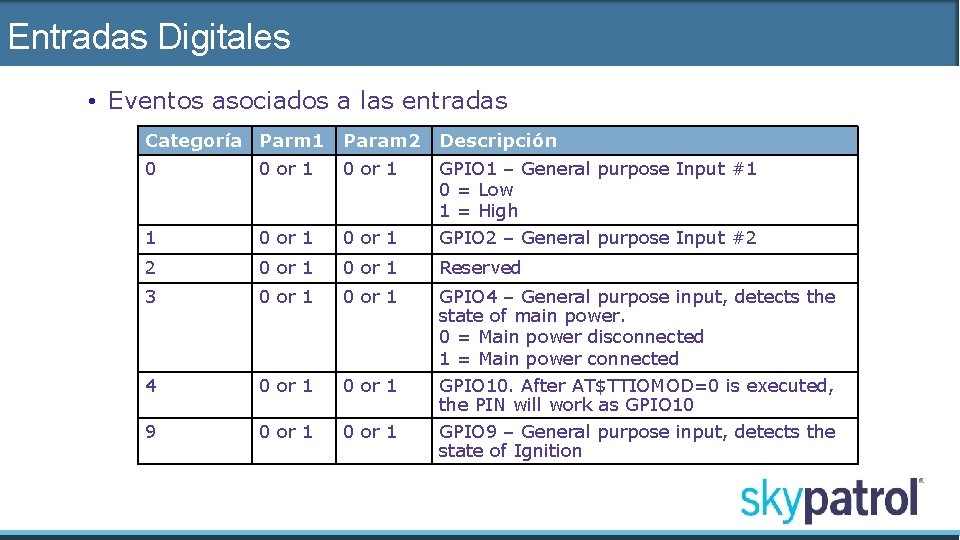

Entradas Digitales • Eventos asociados a las entradas Categoría Parm 1 Param 2 Descripción 0 0 or 1 GPIO 1 – General purpose Input #1 0 = Low 1 = High 1 0 or 1 GPIO 2 – General purpose Input #2 2 0 or 1 Reserved 3 0 or 1 GPIO 4 – General purpose input, detects the state of main power. 0 = Main power disconnected 1 = Main power connected 4 0 or 1 9 0 or 1 GPIO 10. After AT$TTIOMOD=0 is executed, the PIN will work as GPIO 10 GPIO 9 – General purpose input, detects the state of Ignition

Entradas Digitales • AT$TTIODB • Define le d-bounce de las entradas AT$TTIODB=<gpio_number>, <debounce_timeout> Parámetro Descripción <gpio_number> Número de la entrada <debounce_timeout> Número de segundos consecutivos que la entrada debe estar en el mismo estado

Entradas Digitales • AT$TTIOCOx? • Consulta el estado de la entrada o salida AT$TTIOCO(x)? $TTIOCO(x): <current setting> <configured setting> Parámetro Descripción (x) La entrada o salida <current setting> El estado actual de IO <configured setting> El estado con el que fue configurado el IO

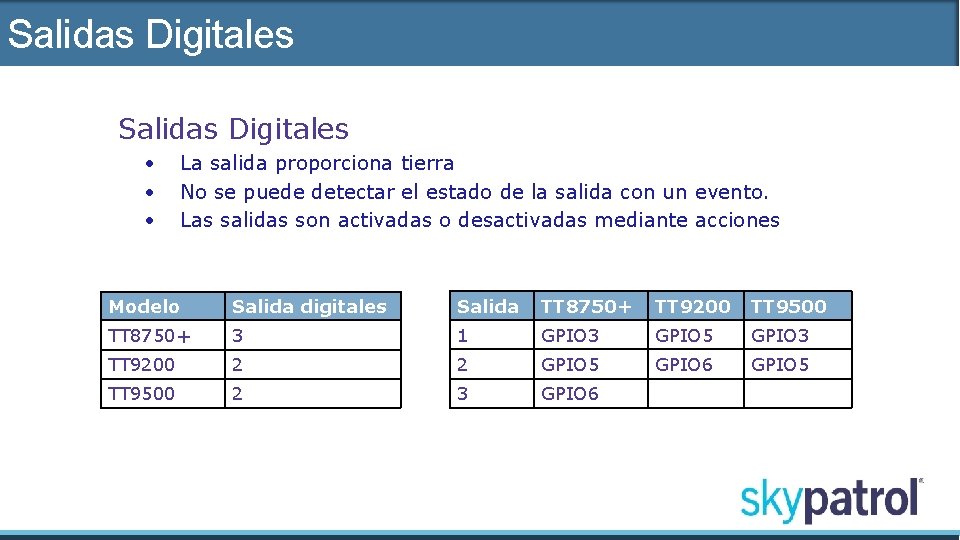

Salidas Digitales • • • La salida proporciona tierra No se puede detectar el estado de la salida con un evento. Las salidas son activadas o desactivadas mediante acciones Modelo Salida digitales Salida TT 8750+ TT 9200 TT 9500 TT 8750+ 3 1 GPIO 3 GPIO 5 GPIO 3 TT 9200 2 2 GPIO 5 GPIO 6 GPIO 5 TT 9500 2 3 GPIO 6

Instalación de la salida • La salida proporciona tierra • Soporta 250 m. A. • Los cálculos de la resistencia deben ser hechos basados en la corriente del relay a ser usado

Salidas Digitales • Acciones asociadas a las salidas Categoría Parm 1 Param 2 Descripción 3 0 -1 Set GPIO 3’s output state 5 0 -1 Set GPIO 5’s output state 6 0 -1 Set GPIO 6’s output state 7 0 -1 Set GPIO 7’s output state, USR 1 LED 8 9 0 -1 0 -1 Set GPIO 8’s output state, USR 2 LED Start/Stop buzzer

Salidas Digitales • Acciones asociadas a las salidas Categoría Parm 1 Param 2 Descripción 10 See GPIO Flash Table Flash buzzer 15 See GPIO Flash Table Flash GPIO #3 configured as Output 16 Flash GPIO #5 configured as Output 17 Flash GPIO #6 configured as Output 18 Flash GPIO #7 configured as Output 19 Flash GPIO #8 configured as Output

Salidas Digitales • Flash de la salida Param 1 Param 2 Bits 16 – 31 indican el tiempo que la salida estará desactivada Bits 0 – 15 indican el tiempo que la salida estará activada. Si se configura 0 en los bits 16 – 31 indica que la salida estará activada y desactivada el mismo tiempo. Los valores están dados en ¼ de segundos. Número de veces que la salida cambiara de estado. Un numero impar provocara que el estado final se opuesto al estado inicial. Un numero par provocara que el estado final sea el mismo que el estado inicial El valor 0 indica que el ciclo se repita por siempre.

Salidas Digitales • Ejemplo: • Salida activada por 8 segundos y desactivada por 4 segundos • El ciclo se repite 6 veces Segundos ¼ segundo Valor en Binario Valor en Hex Desactivada 4 16 00000010000 0010 Activada 8 32 00000100000 0020 Tiempo • Param 1: 00100020 => 1048608 • Param 2: 6

Salidas Digitales • AT$TTIOCOx • Activa o desactiva una salida AT$TTIOCO(x)=<mode> Parámetro Descripción X La salida a ser activada <mode> 0: Inactiva 1: Activa

Entradas Análogas • • Soporta voltaje (máximo 16 voltios) La entrada análoga 1 puede detectar como mínimo 250 milivoltios. Modelo Entradas Análogas TT 8750+ 2* TT 9200 0 TT 9500 0

Entradas Digitales • AT$TTIOMOD • Configura la entrada análoga 2 como digital o análoga AT$TTIODB=<io_type> Parámetro Descripción <io_type> Tipo de entrada: 0: digital (GPIO 10) 1: análoga (default)
