Manajemen Jaringan Komputer

Pengertian • Jaringan Komputer Adalah himpunan “interkoneksi” antara dua komputer atau lebih yang terhubung dengan media transmisi kabel atau tanpa kabel (wireless)

Model jaringan komputer • Peer to peer Adalah suatu model dimana tiap komputer dapat memakai resource pada komputer lain atau memberikan resourcenya untuk dipakai oleh komputer lain. Dengan kata lain dapat berfungsi sebagai client maupun server pada periode yang sama. • Client – Server Selain jaringan local, model ini bisa deterapkan dengan teknologi internet dimana ada satu unit komputer yang berfungsi sebagai server yang hanya memberikan layanan bagi komputer lain dan client yang juga hanya meminta layanan dari server.

Media transmisi jarkom • Cabling -Koneksi antar komputer menggunakan media kabel sebagai penghubung. • Wireless (Nirkabel) - Koneksi antar komputer tanpa menggunakan media kabel sebagai penghubung.

Tujuan dan Manfaat • TUJUAN - Resource sharing Bertujuan agar program, alat dan data bisa digunakan oleh setiap orang yang ada pada jaringan tanpa terpengaruh oleh lokasi. - reliabilitas tinggi (handal) yang diperoleh dari tersedianya sumber daya alternatif. Misalnya semua file dapat disalin(back-up) ke semua komputer sehingga bila salah satu mesin mati maka file tetap dapat diakses dari komputer lain yang masih aktif. • MANFAAT - mempermudah manusia untuk berkomunikasi - Mempermudah dalam mentransfer dan mengakses data atau informasi - dll. .

Jenis Jaringan • Local Area Network (LAN) jaringan yang dibatasi oleh area yang relatif kecil, umumnya dibatasi oleh area lingkungan seperti sebuah kantor atau tiap-tiap ruangan pada sebuah sekolah. Biasanya jarak antar komputer tidak lebih jauh dari 200 m. • Metropolitan Area Network (MAN) sebuah jaringan meliputi area yang lebih besar dari pada LAN. Misalnya jaringan antar gedung dalam satu wilayah kota. • Wide Area Network(WAN) jaringan yang biasanya sudah menggunakan wireless, satelit atau kabel serat optic karena jangkauannya yang lebih luas. Misalnya jaringan antar negara.

Internet, Intranet dan Ekstranet • Internet Adalah sistem jaringan komputer global/dunia yang saling terhubung dengan menggunakan standar internet protocol TCP/IP. • Intranet Merupakan jaringan LAN yang mengadopsi sistem jaringan internet. • ekstranet • Merupakan gabungan dari internet dan intranet. Hanya sebagian data atau informasi yang dapat di akses melalui jaringan internet.

Topologi • Gambaran bagaimana komputer saling dihubungkan dalam LAN yang umumnya mengguunakan kabel.

Hardware jaringan • Kabel Ada beberapa tipe kabel yang banyak digunakan dan menjadi standar dalam jaringan komputer. 1. Coaxial Cable 2. Twisted pair (UTP –Unshielded twisted pair dan STP shielded twisted pair) 3. Fiber Optic Cable Kabel yang memiliki inti serat kaca sebagai saluran untuk menyalurkan sinyal antar terminal.

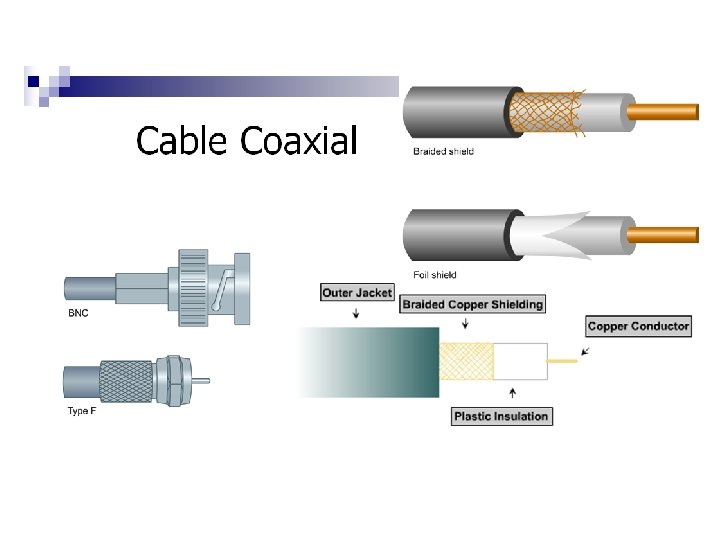

Kabel Coaxial RG-58, Konektor BNC-T & Terminator

Twisted pair

Fiber Optic

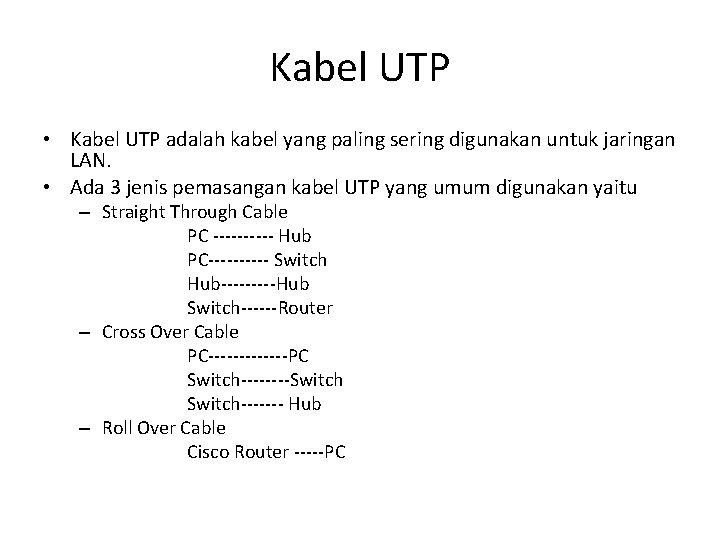

Kabel UTP • Kabel UTP adalah kabel yang paling sering digunakan untuk jaringan LAN. • Ada 3 jenis pemasangan kabel UTP yang umum digunakan yaitu – Straight Through Cable PC ----- Hub PC----- Switch Hub-----Hub Switch------Router – Cross Over Cable PC-------PC Switch----Switch------- Hub – Roll Over Cable Cisco Router -----PC

Straight Through Cable

Cross Over Cable

Roll Over Cable
