Managementul datelor experimentale in investigarea materialelor electrotehnice 2

Managementul datelor experimentale in investigarea materialelor electrotehnice 2. Tipuri de date experimentale pentru caracterizarea materialelor electrotehnice. Proprietati magnetice Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I Prof. dr. ing. Florin Ciuprina

Tipuri de date experimentale Structura disciplinei Capitolul Conţinutul 1 Importanta determinarilor experimentale pentru investigarea materialelor electrotehnice 1. 1. Proiectarea experimentelor 1. 2. Efectuarea determinarilor experimentale 2 Tipuri de date experimentale pentru caracterizarea materialelor electrotehnice 2. 1. Conductivitatea electrica a materialelor 2. 2. Rigiditatea dielectrica a izolatorilor 2. 3. Permitivitatea electrica complexa a dielectricilor 2. 4. Proprietati magnetice ale materialelor 2. 5. Pierderi in materialele electrotehnice 3 Analiza erorilor datelor experimentale 3. 1. Metoda stintifica pentru cercetarea experimentala 3. 2. Elemente de statistica si probabilitati pentru analiza datelor experimentale 3. 3. Precizia si acuratetea datelor experimentale 3. 4. Erori sistematice si erori aleatoare 3. 5. Prelucrarea statistica a datelor experimentale 3. 6. Media ponderata. Combinarea datelor cu erori diferite 3. 7. Propagarea erorilor 3. 8. Analiza preciziei datelor experimentale 3. 9. Analiza acuratetii datelor experimentale 4 Compararea performantelor materialelor electrotehnice utilizand datele experimentale 4. 1. Testarea ipotezelor statistice 4. 2. Compararea mediilor a două procese de masurare 4. 3. Compararea deviatiilor standard a două procese de masurare 5 Software pentru managementul datelor experimentale Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale 2. Tipuri de date experimentale pentru caracterizarea materialelor electrotehnice n Conductivitatea electrica a materialelor n Rigiditatea dielectrica a izolatorilor n Permitivitatea electrica a dielectricilor n Proprietati magnetice ale materialelor n Pierderi in materialele electrotehnice Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale 2. Tipuri de date experimentale pentru caracterizarea materialelor electrotehnice n Conductivitatea electrica a materialelor n Rigiditatea dielectrica a izolatorilor n Permitivitatea electrica a dielectricilor n Proprietati magnetice ale materialelor n Pierderi in materialele electrotehnice Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Proprietati magnetice ale materialelor Intensitatea campului magnetic: H [A/m] Inductia magnetica: B [T] Magnetizatia: Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I Tipuri de date experimentale

Tipuri de date experimentale Materiale: n n n diamagnetice – particule magnetic nepolare paramagnetice feromagnetice – particule magnetic polare ferimagnetice antiferomagnetice Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale Materiale: n n n diamagnetice – materiale nemagnetice paramagnetice feromagnetice ferimagnetice antiferomagnetice Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale Materiale: n n n diamagnetice paramagnetice feromagnetice ferimagnetice antiferomagnetice – materiale magnetice Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale Camp magnetic activ (interior): Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

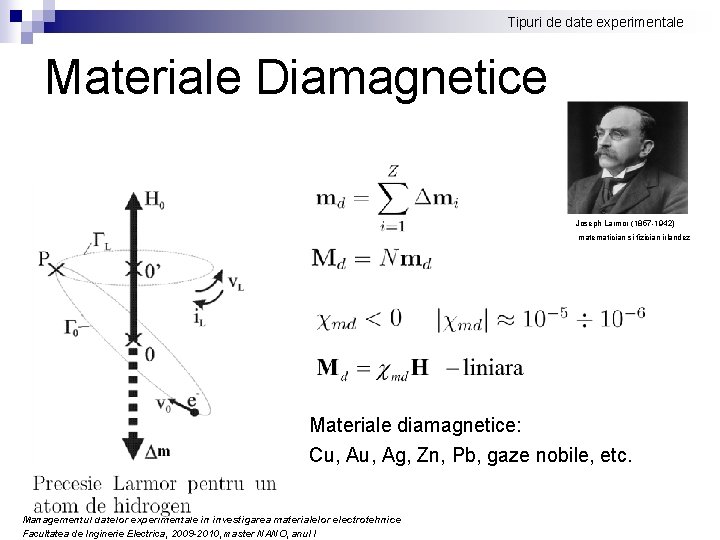

Tipuri de date experimentale Materiale Diamagnetice Joseph Larmor (1857 -1942) matematician si fizician irlandez Materiale diamagnetice: Cu, Ag, Zn, Pb, gaze nobile, etc. Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale Materiale Paramagnetice Materiale paramagnetice: Al, Cr, Mn, Na, etc. Stefan Procopiu (1890 -1972), fizician roman Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale Materiale Feromagnetice Materiale feromagnetice: Fe, Co, Ni, Gd, aliaje. Pierre-Ernest Weiss (1865 -1940) fizician francez Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I Felix Bloch (1905 -1983) fizician american nascut in Elvetia

Tipuri de date experimentale Materiale Feromagnetice Mecanismul magnetizarii: deplasarea peretilor Bloch Relatia Curie-Weiss: Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I Pierre Curie (1859 -1906) fizician francez

Tipuri de date experimentale Materiale Feromagnetice Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale Materiale ferimagnetice si antiferomagnetice n n n Particule magnetic polare Domenii magnetice & pereti Bloch Momentele magnetice ale atomilor diferiti – antiparalele in acelasi domeniu n mx ≠ my – materiale ferimagnetice n mx = my – materiale antiferomagnetice Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale Materiale ferimagnetice n mx ≠ my – materiale ferimagnetice n n n Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I

Tipuri de date experimentale Materiale antiferomagnetice n mx = my – materiale antiferomagnetice n Louis Eugene Felix Neel (1904 -2000), fizician francez Managementul datelor experimentale in investigarea materialelor electrotehnice Facultatea de Inginerie Electrica, 2009 -2010, master NANO, anul I
