Man made fiber The textile Institute All filaments
인조섬유 Man made fiber

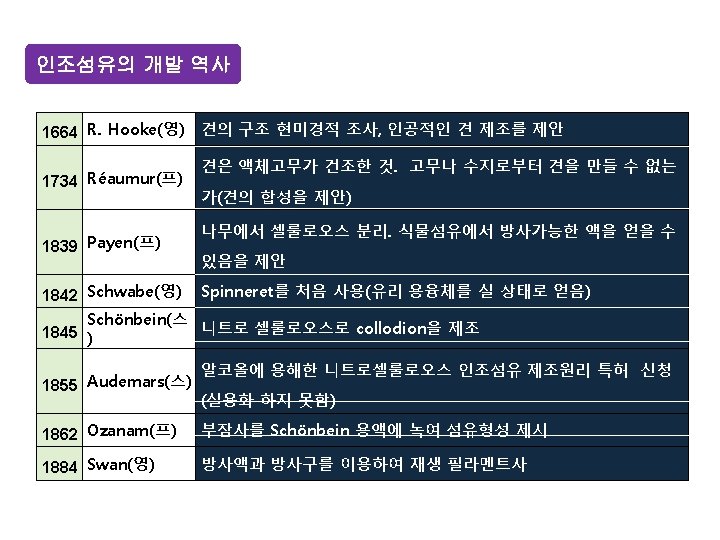

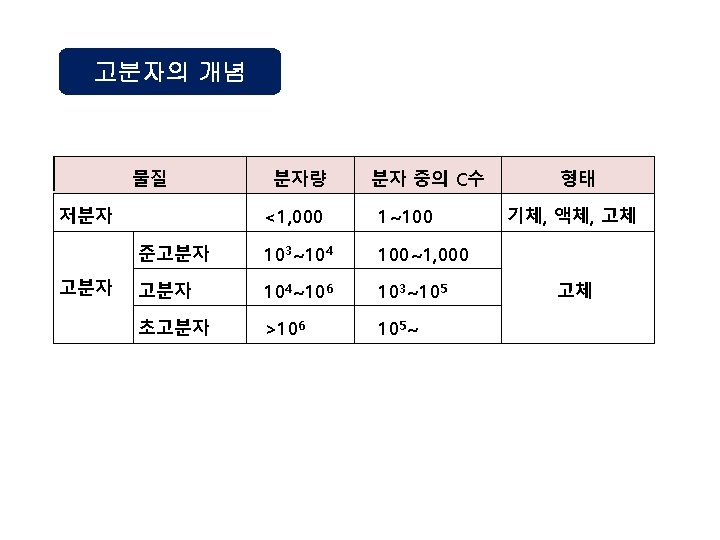

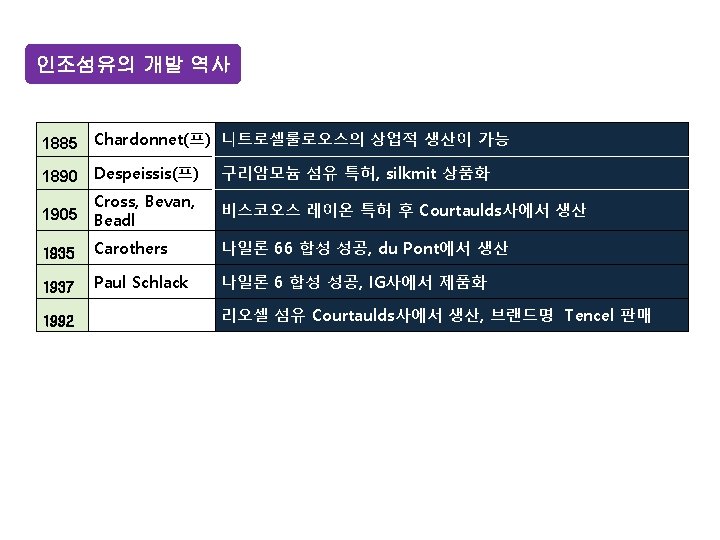

영국 The textile Institute의 정의 All filaments manufactured by as distinct from these which occur naturally. 미국 A. S. T. M. 의 정의 American society of Testing Materials A class name for various general of fibers(including filaments) produced from fiber-forming substances. 독일의 정의 Chemiefaser = Sammelbezeichnung für alle kunstfaser 명칭

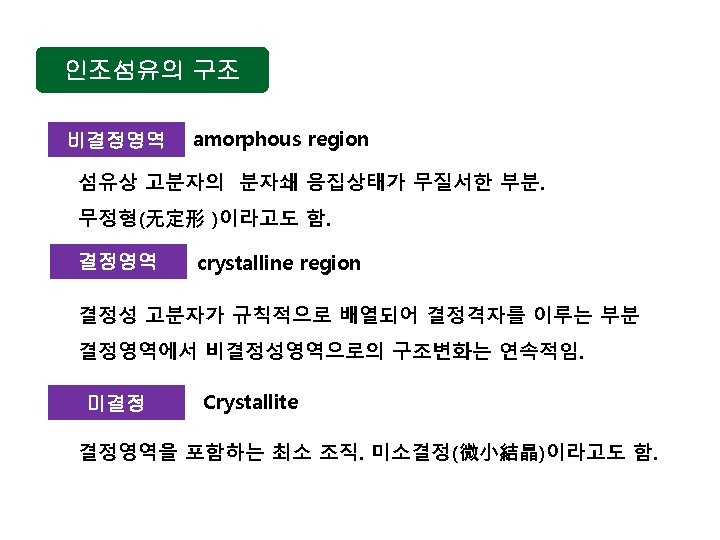

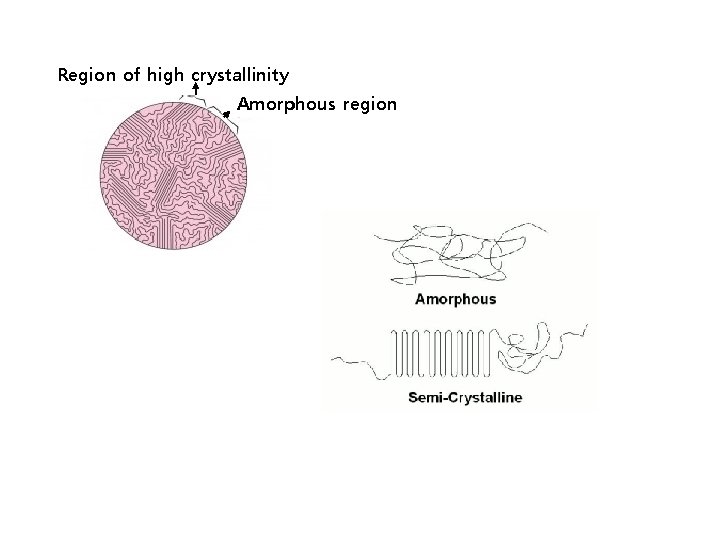

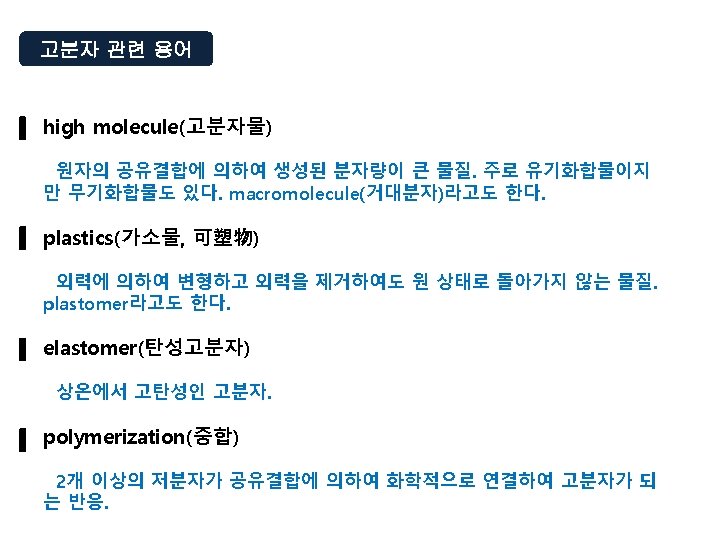

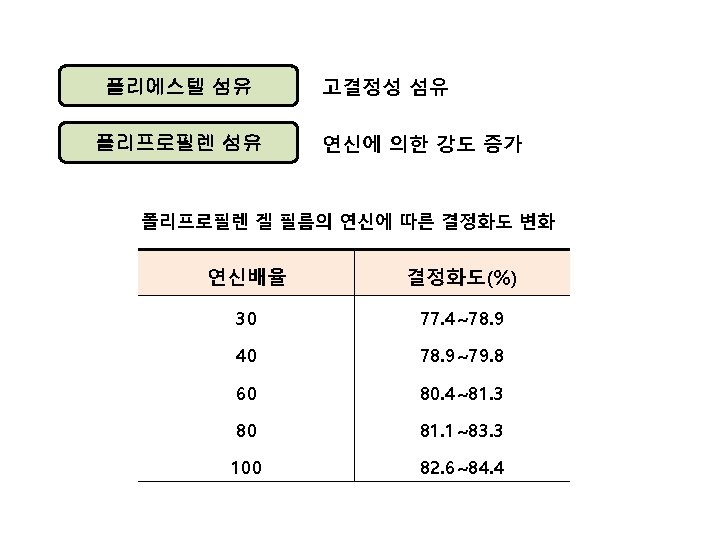

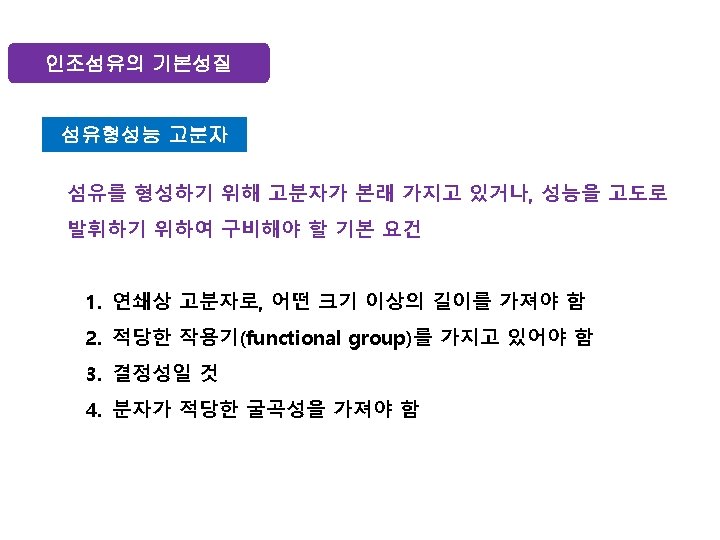

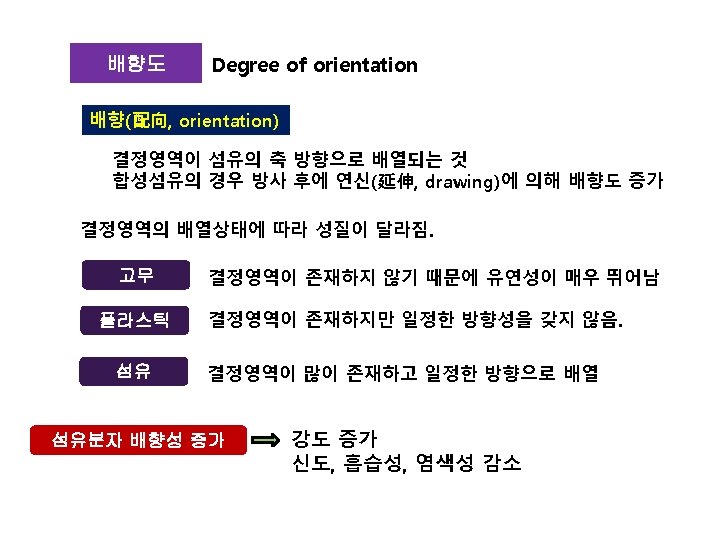

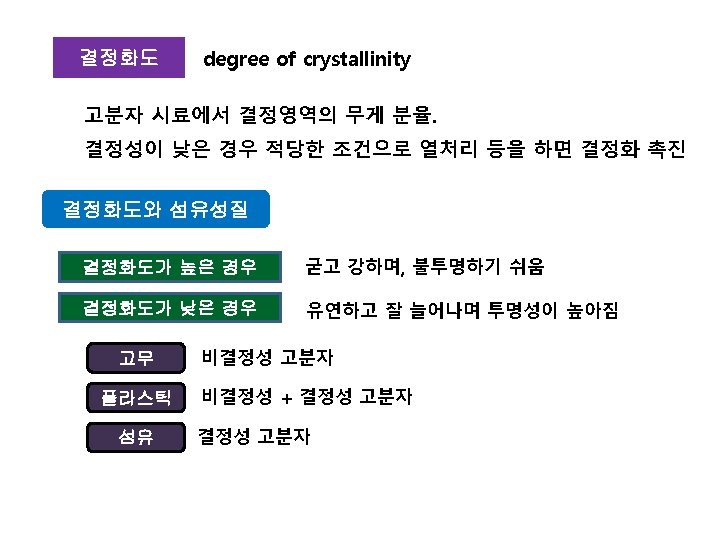

Region of high crystallinity Amorphous region

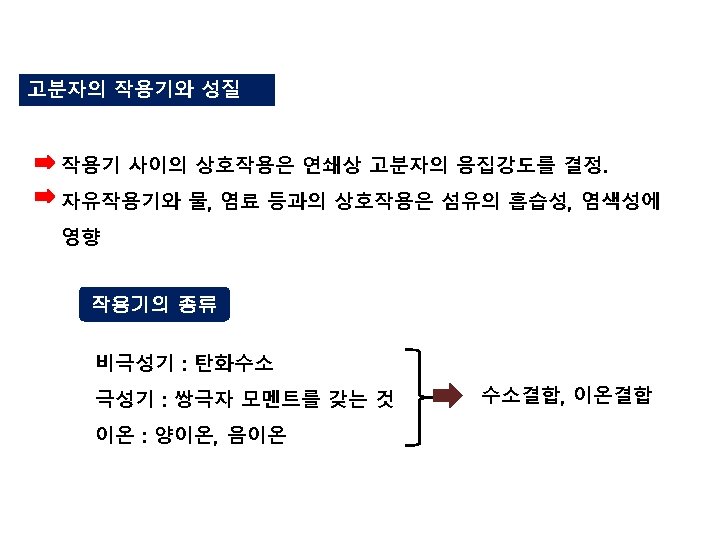

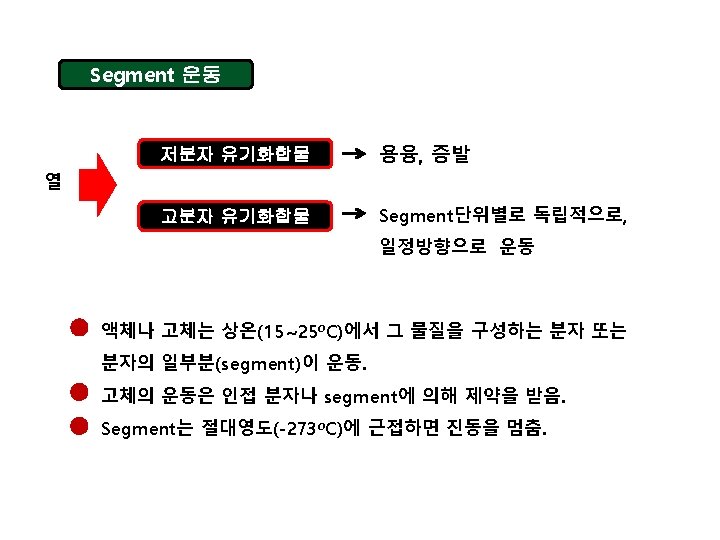

운동방향 -CH 2 - segment 예 segment Polyethylene섬유 : methylene기 20~40개가 하나의 segment -CH 2 -

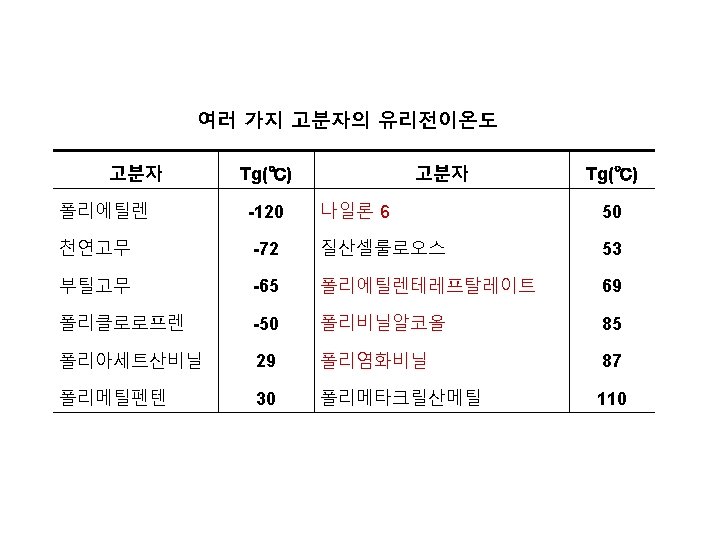

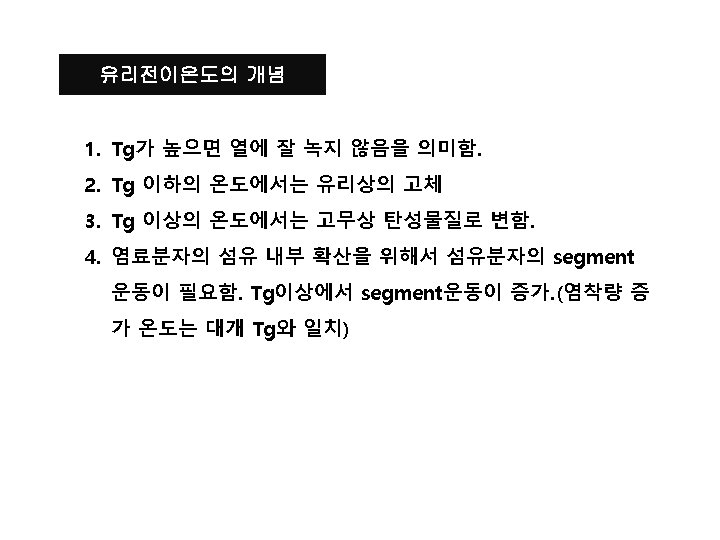

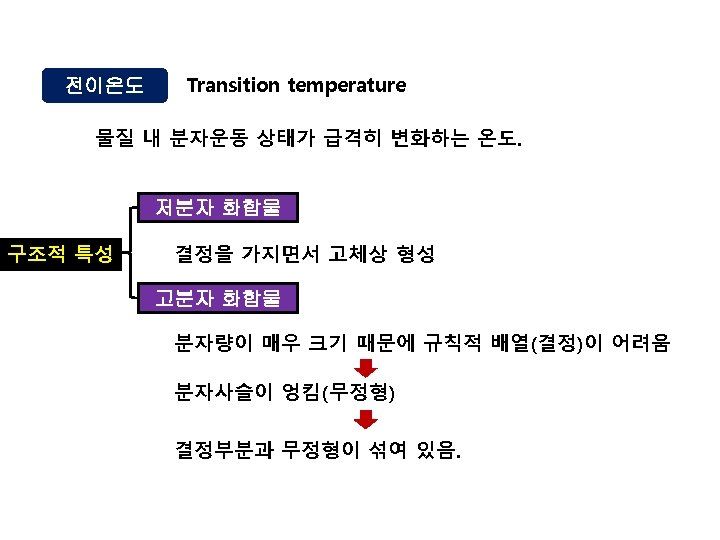

heat 고분자 유리전이온도 무정형 부분이 먼저 움직임 Glass transition temperature, Tg 물성변화 [고무상 탄성체로 변화 ] 용융체 융해하기 시작함 2차전이온도 Second order transition temp. 융점 Melting temperature, Tm 1차전이온도 First order transition temp.

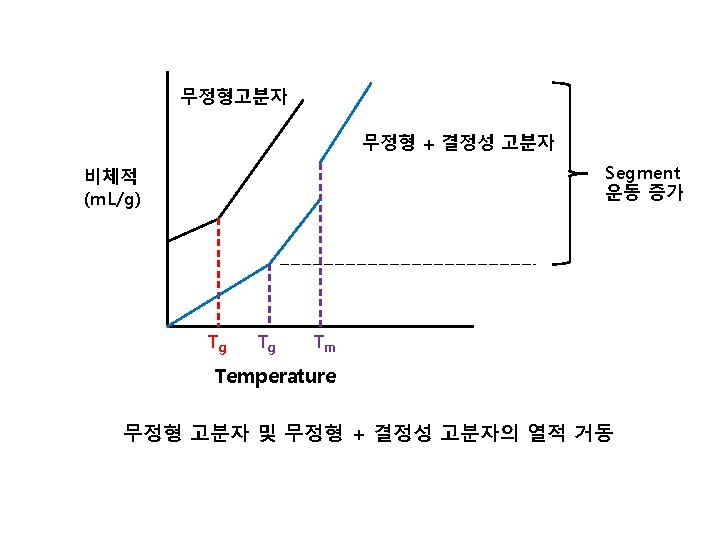

Glass state Rubber state E Tg Melt state Tm 섬유고분자의 열에 의한 상태 변화

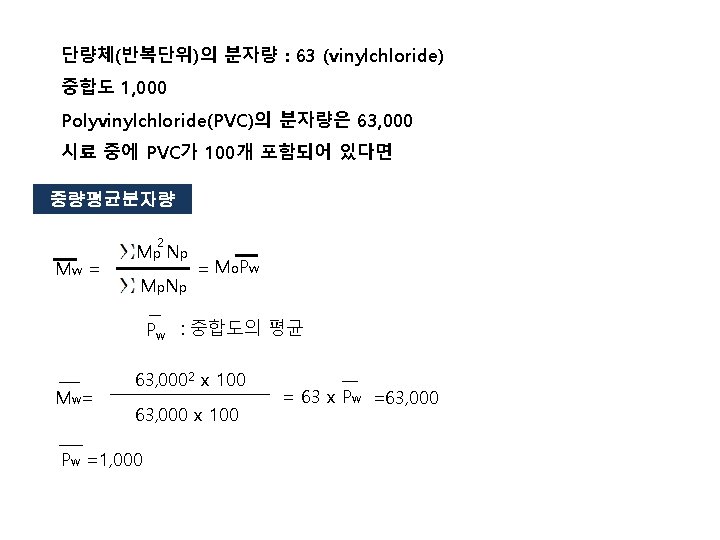

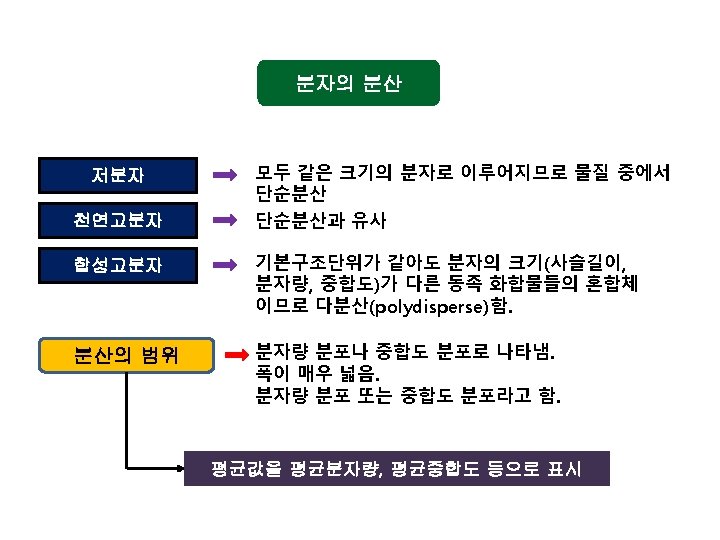

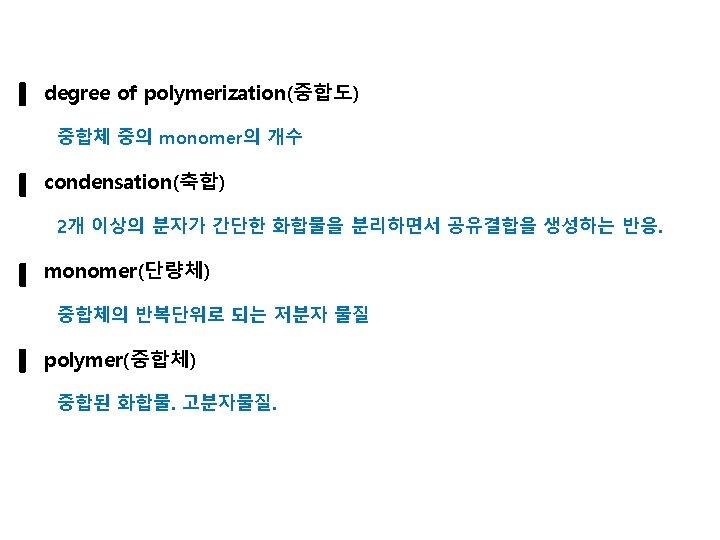

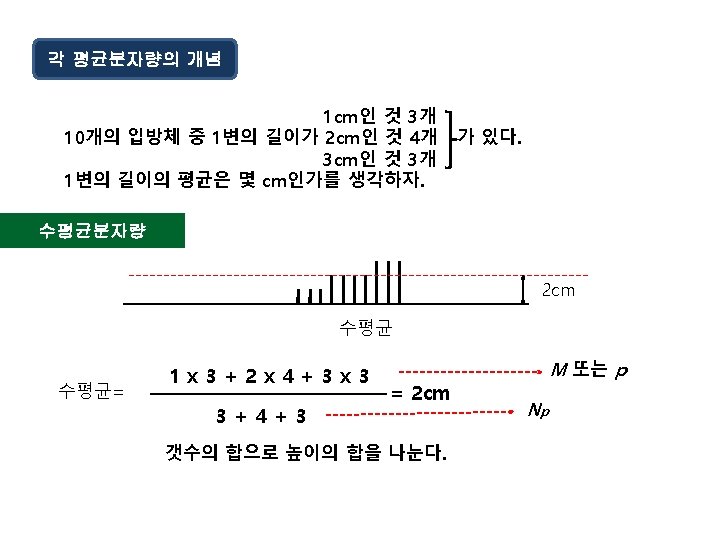

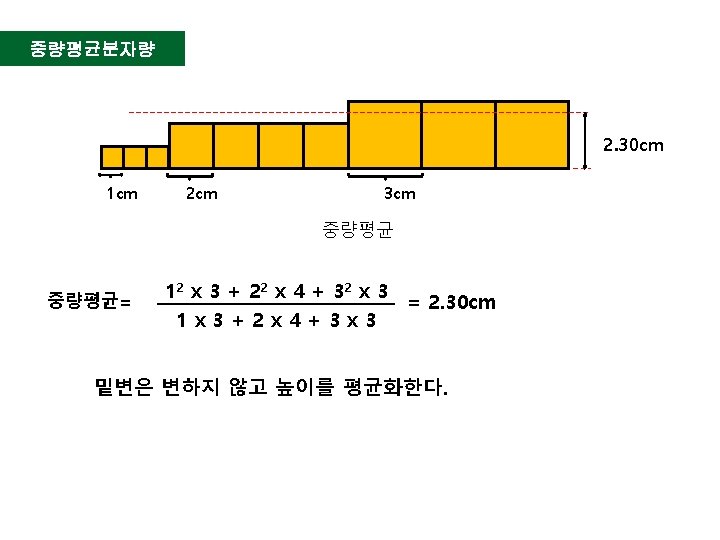

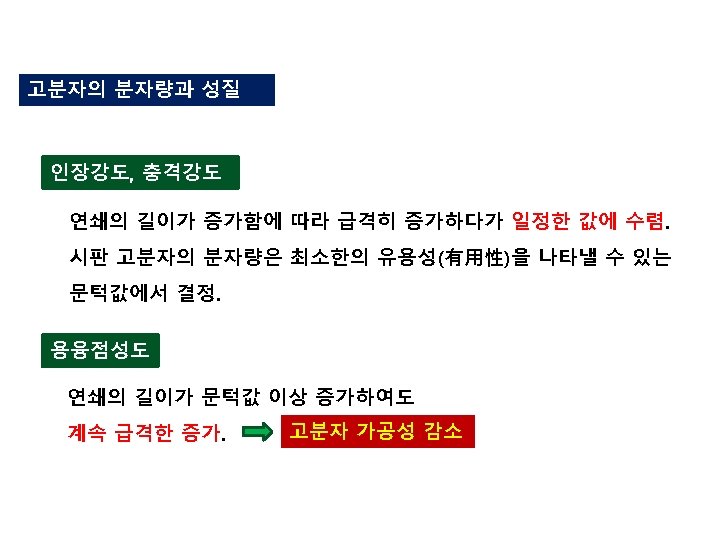

단량체(반복단위)의 분자량 : 63 (vinylchloride) 중합도 1, 000 Polyvinylchloride(PVC)의 분자량은 63, 000 시료 중에 PVC가 100개 포함되어 있다면 중량평균분자량 2 Mw = M p Np = M o. P w Pw : 중합도의 평균 Mw = 63, 0002 x 100 63, 000 x 100 Pw =1, 000 = 63 x Pw =63, 000
예 분자량 500인 고분자 100개 분자량 1, 000인 고분자 20개 분자량 1, 500인 고분자 40개 로 구성된 고분자의 중량 평균 분자량은? 2 Mw = = = = M p Np 5002 x 100 + 1, 0002 x 20 + 1, 5002 x 40 500 x 100 + 1, 000 x 20 + 1, 500 x 40 250, 000 x 100 + 1, 000 x 20 + 2, 250, 000 x 40 50, 000 + 20, 000 + 60, 000 25, 000 + 20, 000 + 90, 000 135, 000 130, 000 = 1038. 46 130, 000

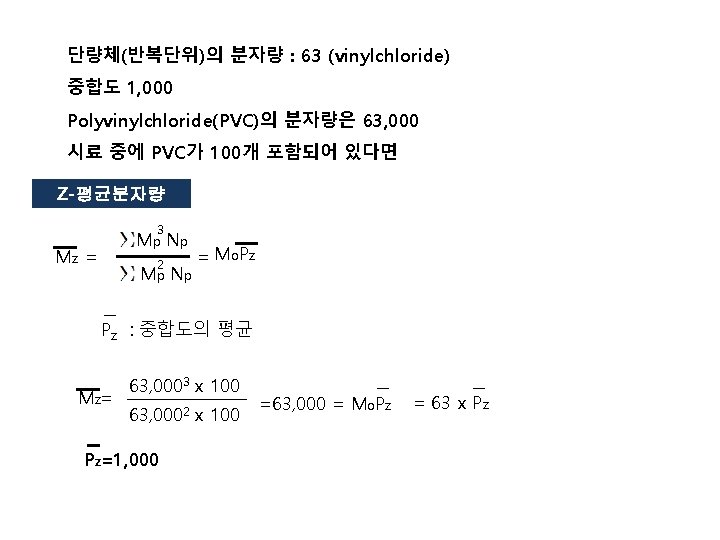

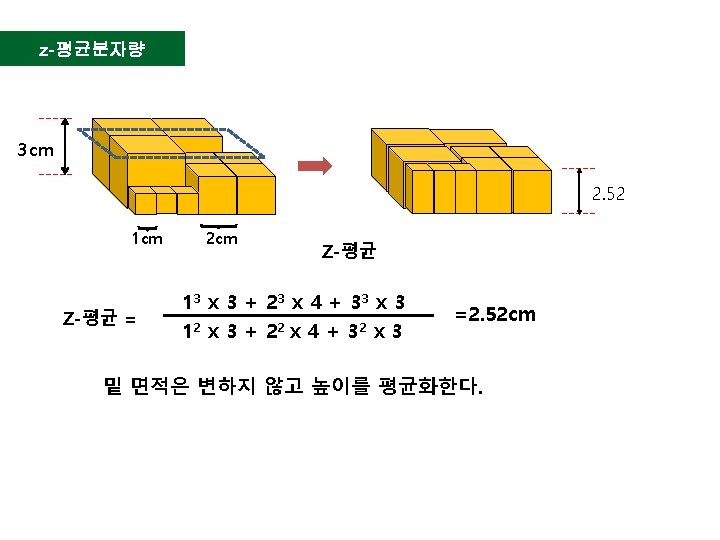

단량체(반복단위)의 분자량 : 63 (vinylchloride) 중합도 1, 000 Polyvinylchloride(PVC)의 분자량은 63, 000 시료 중에 PVC가 100개 포함되어 있다면 Z-평균분자량 3 M p Np Mz = 2 M p Np = M o. P z Pz : 중합도의 평균 Mz= 63, 0003 x 100 63, 0002 x 100 Pz=1, 000 =63, 000 = Mo. Pz = 63 x Pz

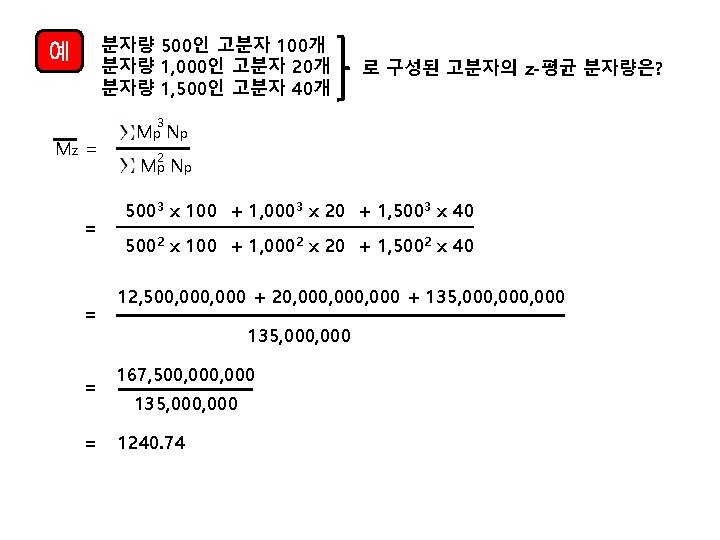

분자량 500인 고분자 100개 분자량 1, 000인 고분자 20개 분자량 1, 500인 고분자 40개 예 로 구성된 고분자의 z-평균 분자량은? 3 Mz = = = M p Np 2 M p Np 5003 x 100 + 1, 0003 x 20 + 1, 5003 x 40 5002 x 100 + 1, 0002 x 20 + 1, 5002 x 40 12, 500, 000 + 20, 000, 000 + 135, 000, 000 135, 000 167, 500, 000 135, 000 1240. 74

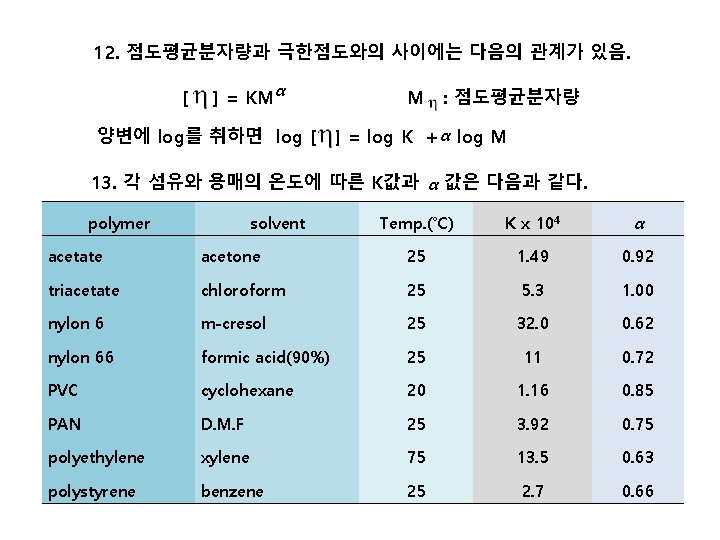

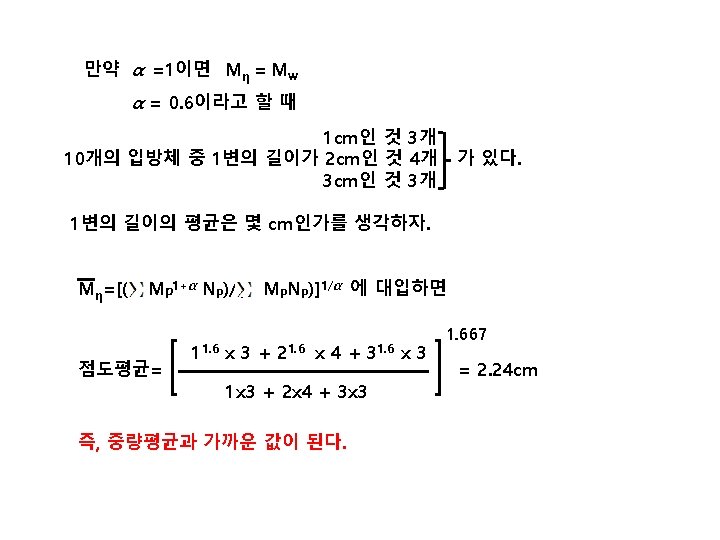

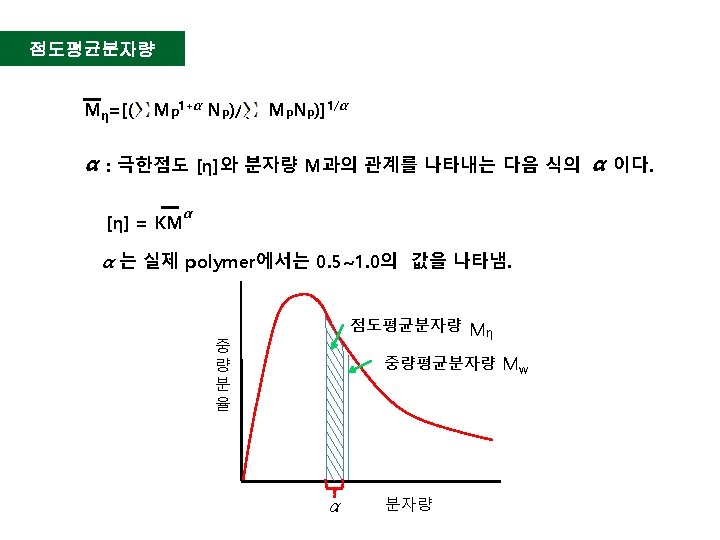

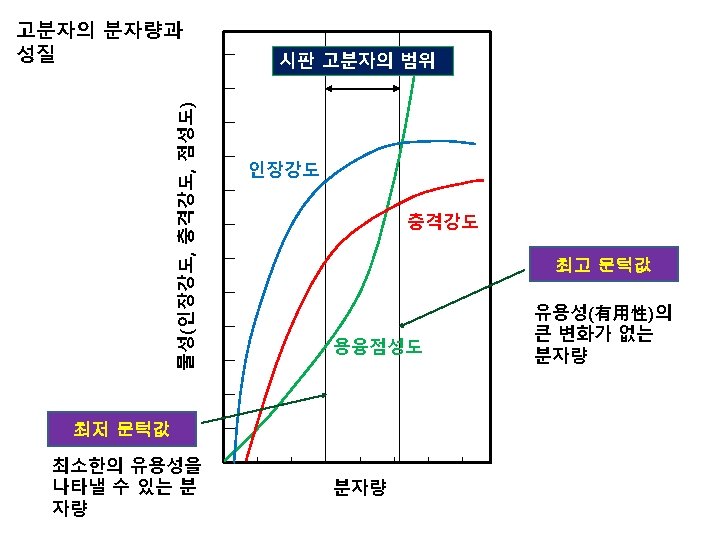

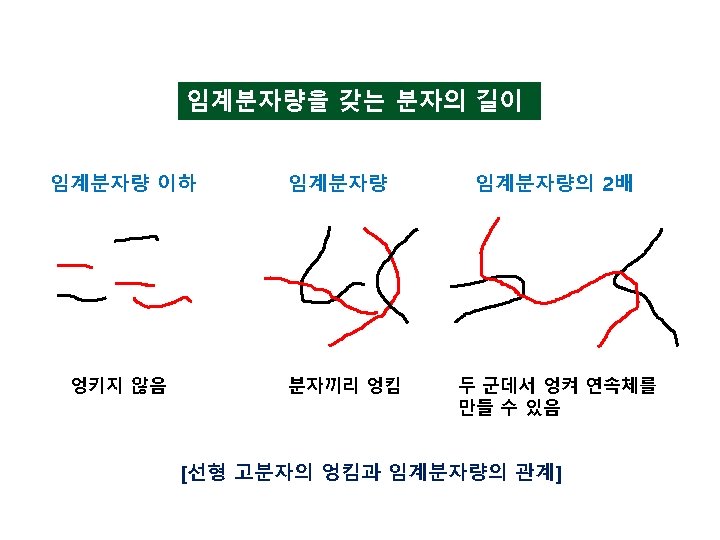

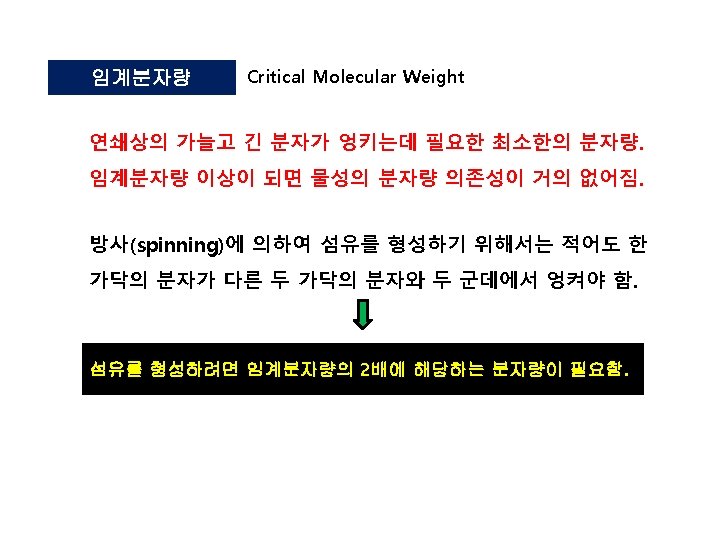

12. 점도평균분자량과 극한점도와의 사이에는 다음의 관계가 있음. [ ] = KMα 양변에 log를 취하면 log [ M : 점도평균분자량 ] = log K + α log M 13. 각 섬유와 용매의 온도에 따른 K값과 α 값은 다음과 같다. polymer solvent Temp. (℃) K x 104 α acetate acetone 25 1. 49 0. 92 triacetate chloroform 25 5. 3 1. 00 nylon 6 m-cresol 25 32. 0 0. 62 nylon 66 formic acid(90%) 25 11 0. 72 PVC cyclohexane 20 1. 16 0. 85 PAN D. M. F 25 3. 92 0. 75 polyethylene xylene 75 13. 5 0. 63 polystyrene benzene 25 2. 7 0. 66

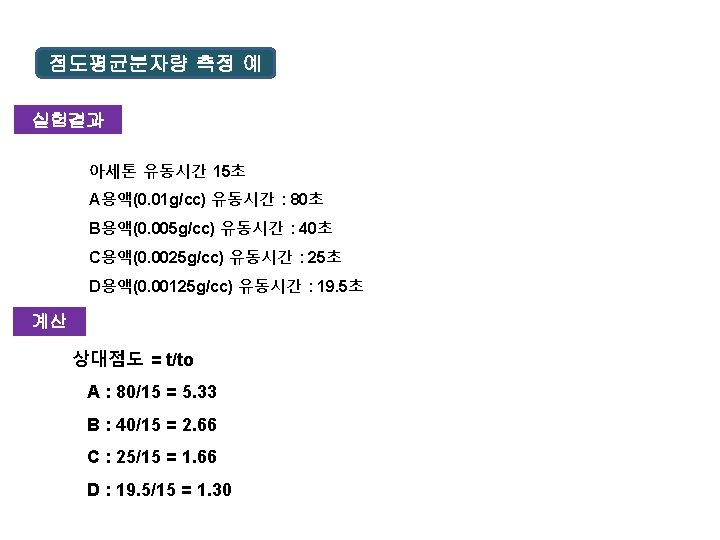

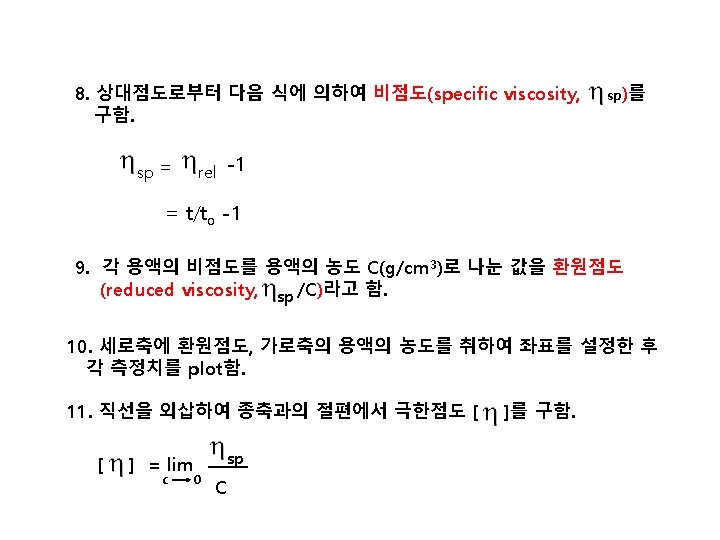

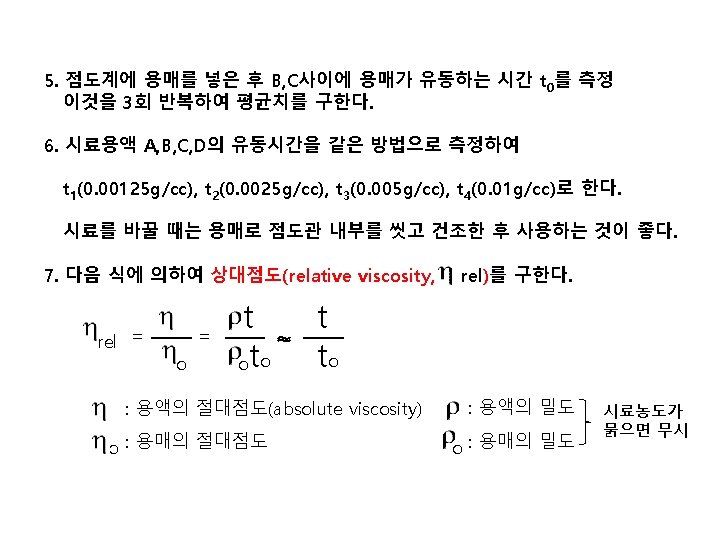

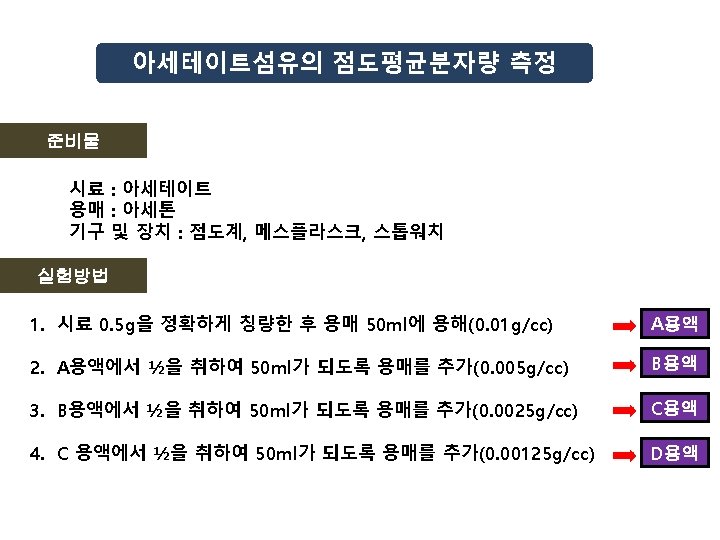

비점도 = t/to -1 A : 5. 33 -1 = 4. 33 B : 2. 66– 1 = 1. 66 C : 1. 66 -1 = 0. 66 D : 1. 30 – 1 = 0. 30 환원점도 sp /C A : 4. 33/0. 01 =433 B : 1. 66/0. 005=332 C : 0. 66/0. 0025=264 D : 0. 30/0. 00125=240

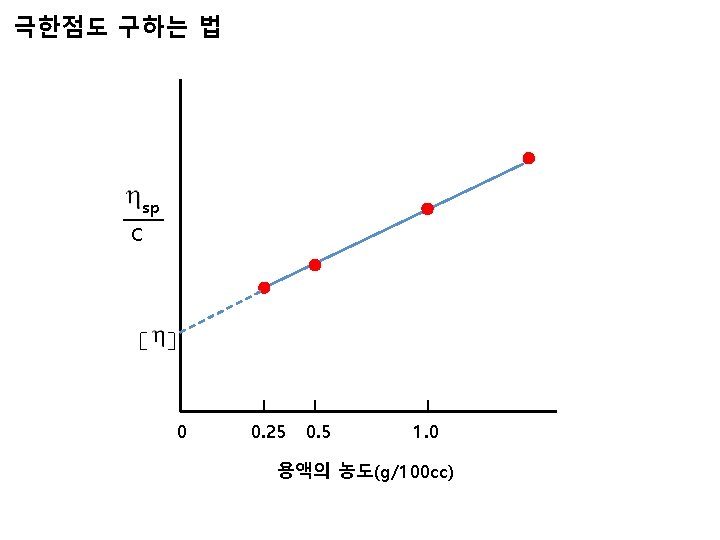

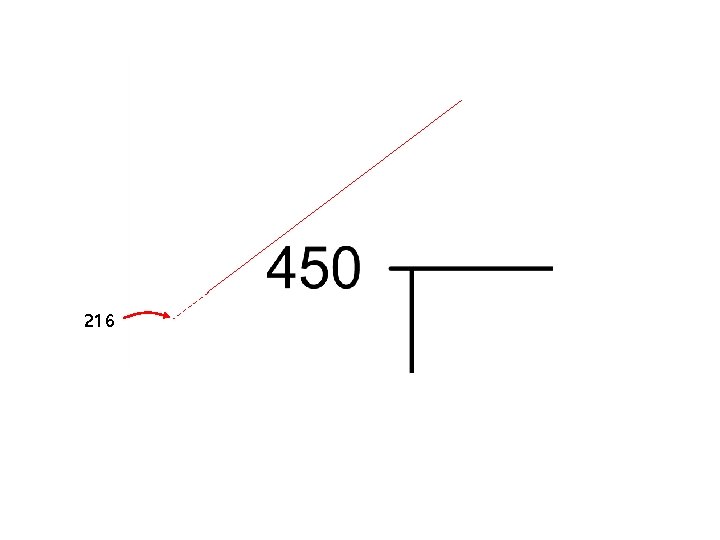

216

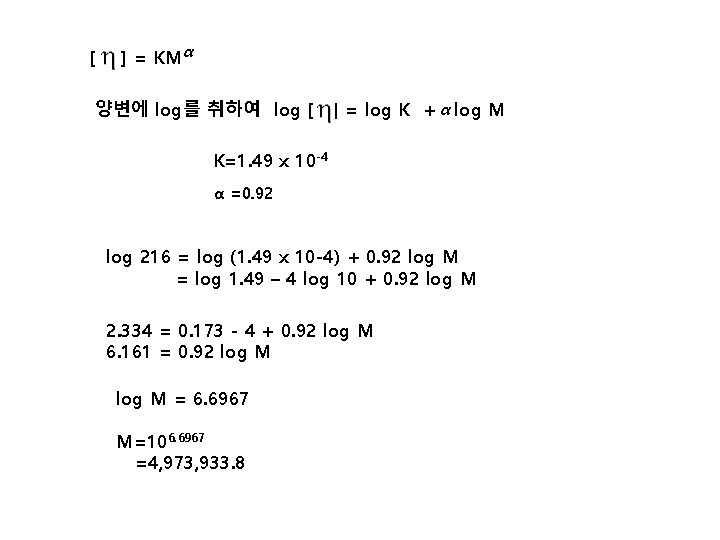

[ ] = KMα 양변에 log를 취하여 log [ ] = log K + α log M K=1. 49 x 10 -4 α =0. 92 log 216 = log (1. 49 x 10 -4) + 0. 92 log M = log 1. 49 – 4 log 10 + 0. 92 log M 2. 334 = 0. 173 - 4 + 0. 92 log M 6. 161 = 0. 92 log M = 6. 6967 M=106. 6967 =4, 973, 933. 8

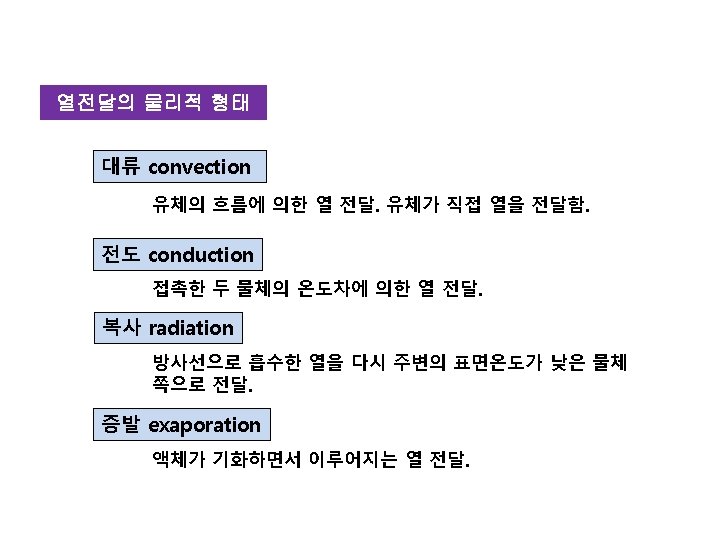

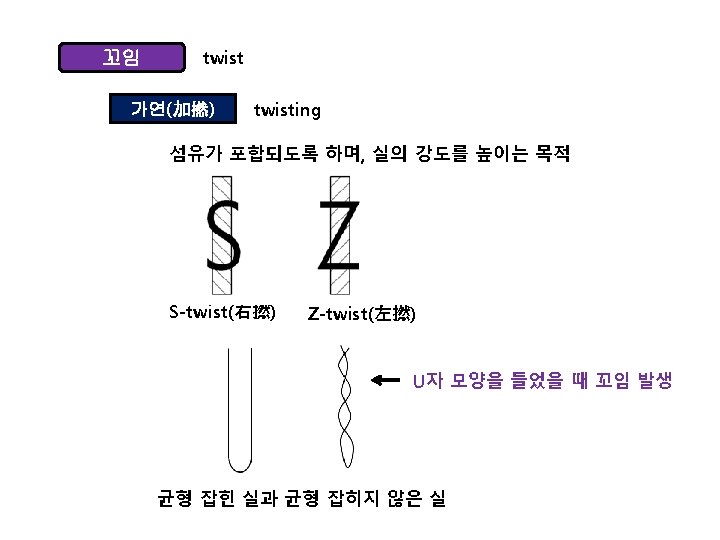

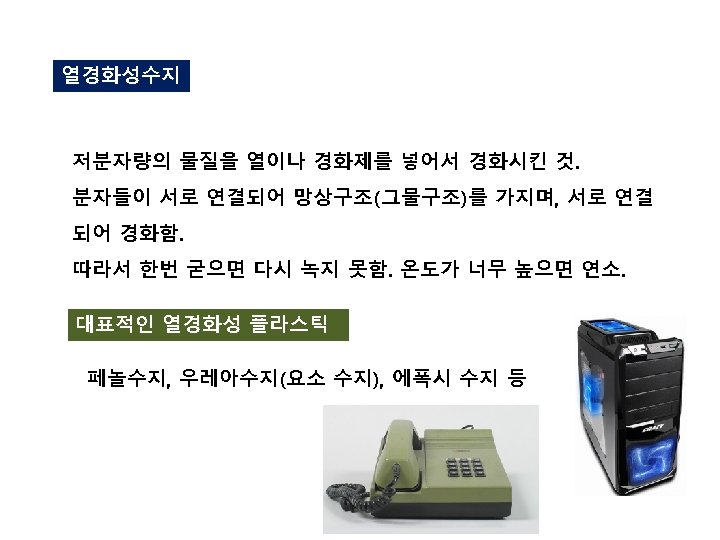

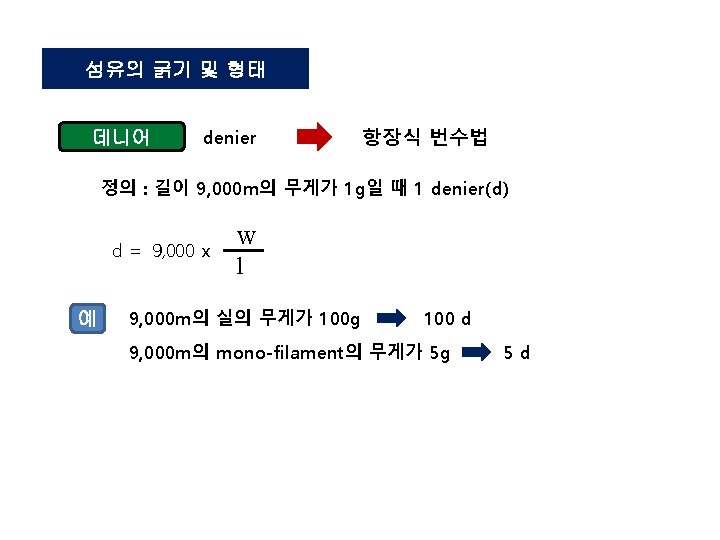

- Slides: 77
