MAMOGRAFİDE DOZ ÖLÇÜM YÖNTEMLERİ Oya AKYOL Ankara Üniversitesi Nükleer Bilimler Enstitüsü

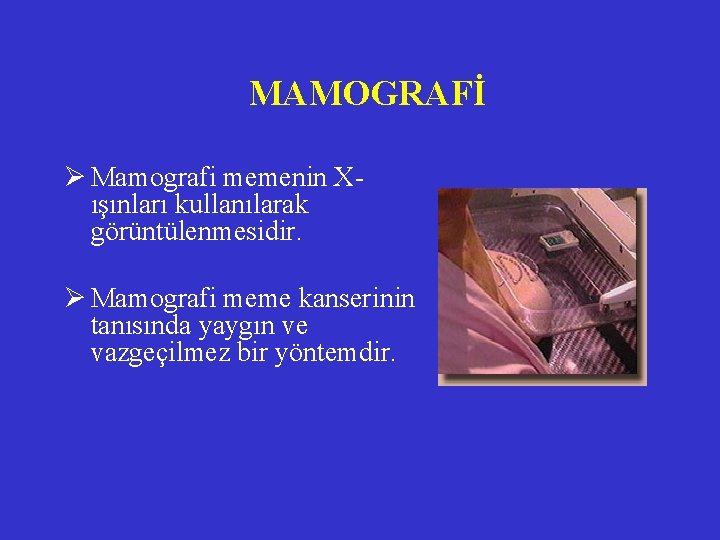

MAMOGRAFİ Ø Mamografi memenin Xışınları kullanılarak görüntülenmesidir. Ø Mamografi meme kanserinin tanısında yaygın ve vazgeçilmez bir yöntemdir.

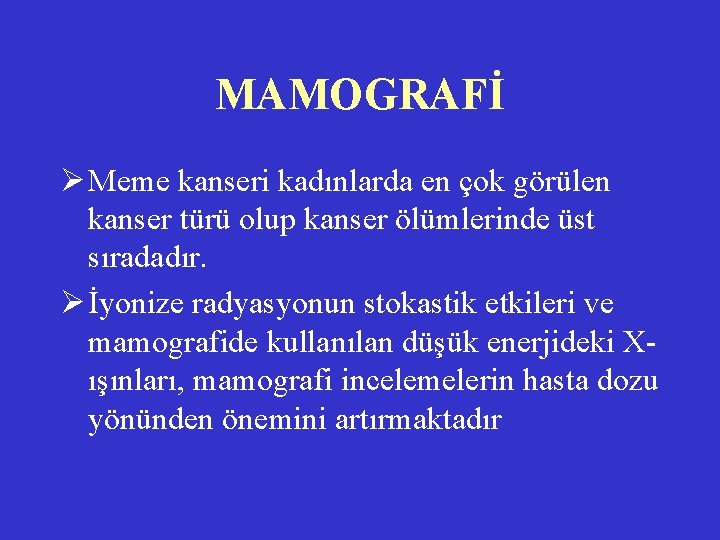

MAMOGRAFİ Ø Meme kanseri kadınlarda en çok görülen kanser türü olup kanser ölümlerinde üst sıradadır. Ø İyonize radyasyonun stokastik etkileri ve mamografide kullanılan düşük enerjideki Xışınları, mamografi incelemelerin hasta dozu yönünden önemini artırmaktadır

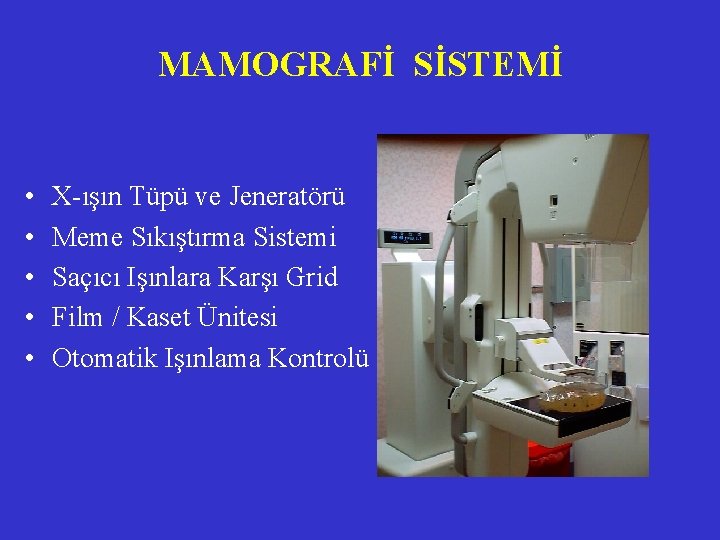

MAMOGRAFİ SİSTEMİ • • • X-ışın Tüpü ve Jeneratörü Meme Sıkıştırma Sistemi Saçıcı Işınlara Karşı Grid Film / Kaset Ünitesi Otomatik Işınlama Kontrolü

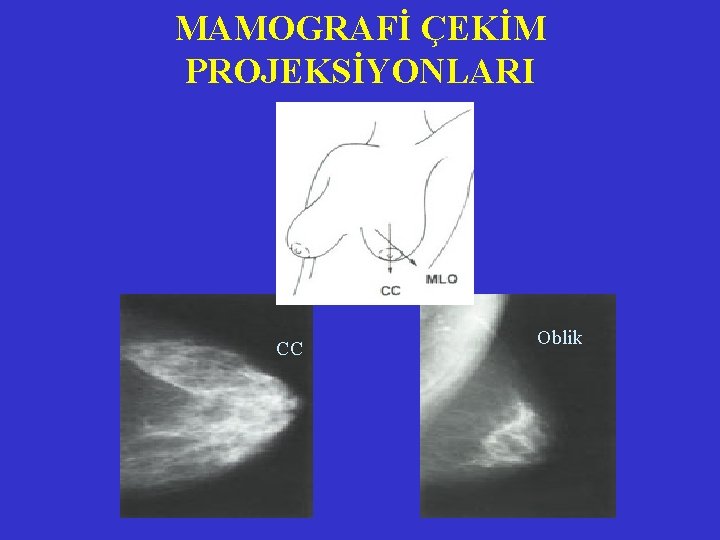

MAMOGRAFİ ÇEKİM PROJEKSİYONLARI CC Oblik

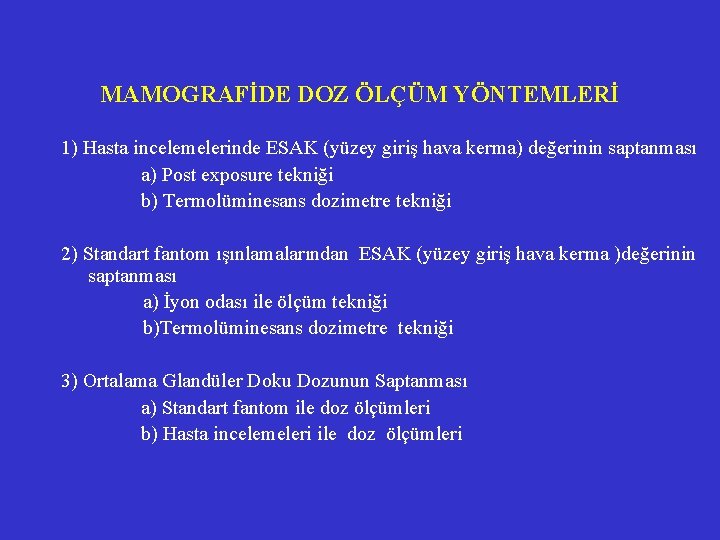

MAMOGRAFİDE DOZ ÖLÇÜM YÖNTEMLERİ 1) Hasta incelemelerinde ESAK (yüzey giriş hava kerma) değerinin saptanması a) Post exposure tekniği b) Termolüminesans dozimetre tekniği 2) Standart fantom ışınlamalarından ESAK (yüzey giriş hava kerma )değerinin saptanması a) İyon odası ile ölçüm tekniği b)Termolüminesans dozimetre tekniği 3) Ortalama Glandüler Doku Dozunun Saptanması a) Standart fantom ile doz ölçümleri b) Hasta incelemeleri ile doz ölçümleri

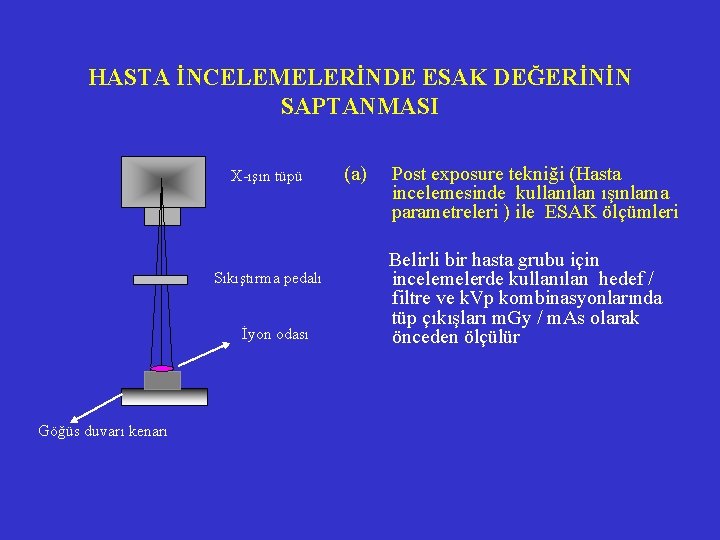

HASTA İNCELEMELERİNDE ESAK DEĞERİNİN SAPTANMASI X-ışın tüpü Sıkıştırma pedalı İyon odası Göğüs duvarı kenarı (a) Post exposure tekniği (Hasta incelemesinde kullanılan ışınlama parametreleri ) ile ESAK ölçümleri Belirli bir hasta grubu için incelemelerde kullanılan hedef / filtre ve k. Vp kombinasyonlarında tüp çıkışları m. Gy / m. As olarak önceden ölçülür

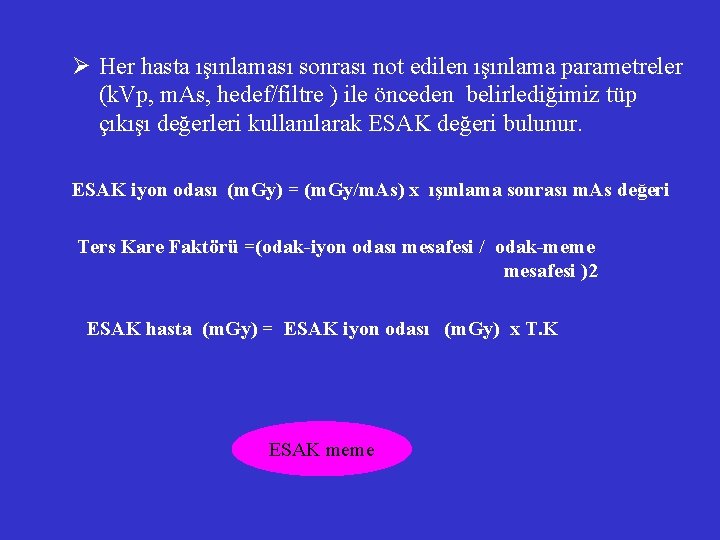

Ø Her hasta ışınlaması sonrası not edilen ışınlama parametreler (k. Vp, m. As, hedef/filtre ) ile önceden belirlediğimiz tüp çıkışı değerleri kullanılarak ESAK değeri bulunur. ESAK iyon odası (m. Gy) = (m. Gy/m. As) x ışınlama sonrası m. As değeri Ters Kare Faktörü =(odak-iyon odası mesafesi / odak-meme mesafesi )2 ESAK hasta (m. Gy) = ESAK iyon odası (m. Gy) x T. K ESAK meme

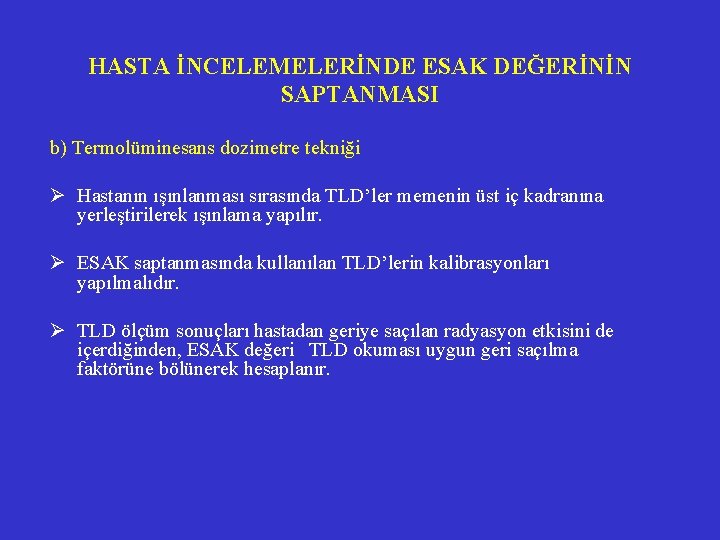

HASTA İNCELEMELERİNDE ESAK DEĞERİNİN SAPTANMASI b) Termolüminesans dozimetre tekniği Ø Hastanın ışınlanması sırasında TLD’ler memenin üst iç kadranına yerleştirilerek ışınlama yapılır. Ø ESAK saptanmasında kullanılan TLD’lerin kalibrasyonları yapılmalıdır. Ø TLD ölçüm sonuçları hastadan geriye saçılan radyasyon etkisini de içerdiğinden, ESAK değeri TLD okuması uygun geri saçılma faktörüne bölünerek hesaplanır.

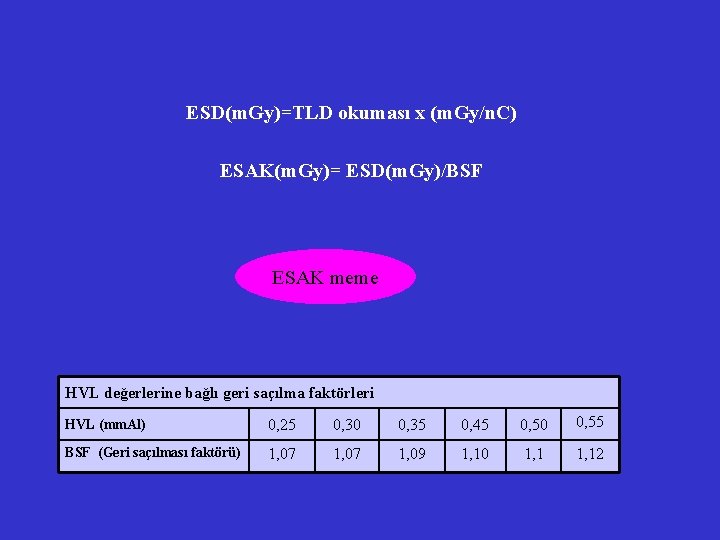

ESD(m. Gy)=TLD okuması x (m. Gy/n. C) ESAK(m. Gy)= ESD(m. Gy)/BSF ESAK meme HVL değerlerine bağlı geri saçılma faktörleri HVL (mm. Al) 0, 25 0, 30 0, 35 0, 45 0, 50 0, 55 BSF (Geri saçılması faktörü) 1, 07 1, 09 1, 10 1, 12

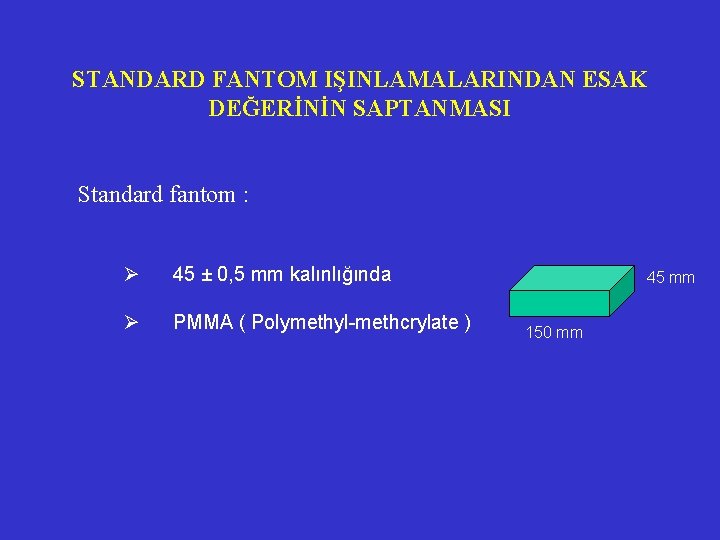

STANDARD FANTOM IŞINLAMALARINDAN ESAK DEĞERİNİN SAPTANMASI Standard fantom : Ø 45 ± 0, 5 mm kalınlığında Ø PMMA ( Polymethyl-methcrylate ) 45 mm 150 mm

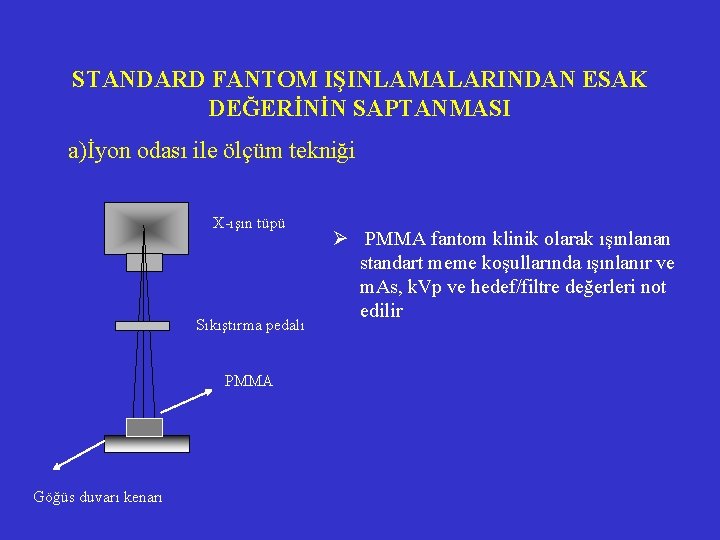

STANDARD FANTOM IŞINLAMALARINDAN ESAK DEĞERİNİN SAPTANMASI a)İyon odası ile ölçüm tekniği X-ışın tüpü Sıkıştırma pedalı PMMA Göğüs duvarı kenarı Ø PMMA fantom klinik olarak ışınlanan standart meme koşullarında ışınlanır ve m. As, k. Vp ve hedef/filtre değerleri not edilir

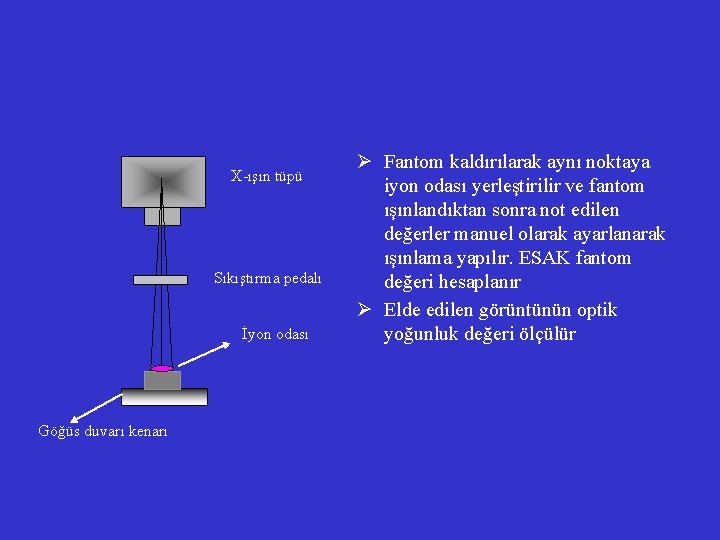

X-ışın tüpü Sıkıştırma pedalı İyon odası Göğüs duvarı kenarı Ø Fantom kaldırılarak aynı noktaya iyon odası yerleştirilir ve fantom ışınlandıktan sonra not edilen değerler manuel olarak ayarlanarak ışınlama yapılır. ESAK fantom değeri hesaplanır Ø Elde edilen görüntünün optik yoğunluk değeri ölçülür

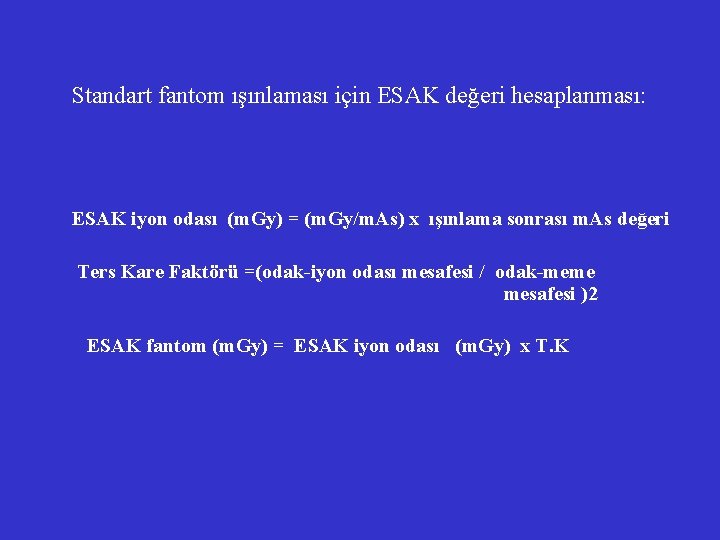

Standart fantom ışınlaması için ESAK değeri hesaplanması: ESAK iyon odası (m. Gy) = (m. Gy/m. As) x ışınlama sonrası m. As değeri Ters Kare Faktörü =(odak-iyon odası mesafesi / odak-meme mesafesi )2 ESAK fantom (m. Gy) = ESAK iyon odası (m. Gy) x T. K

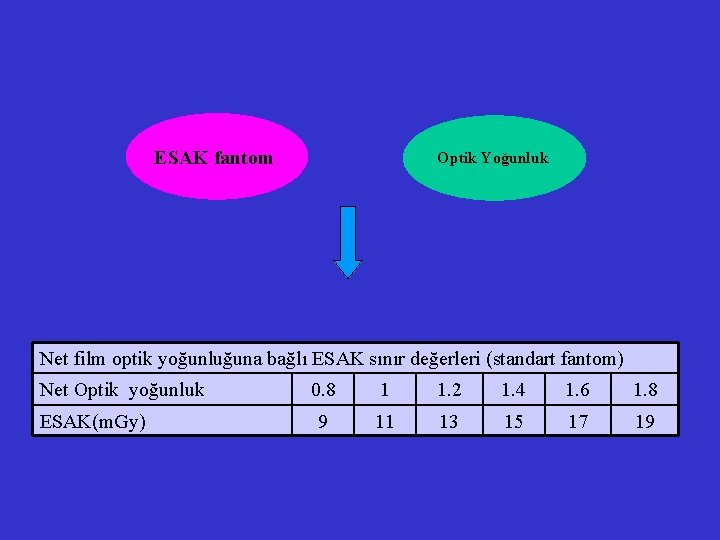

ESAK fantom Optik Yoğunluk Net film optik yoğunluğuna bağlı ESAK sınır değerleri (standart fantom) Net Optik yoğunluk ESAK(m. Gy) 0. 8 1 1. 2 1. 4 1. 6 1. 8 9 11 13 15 17 19

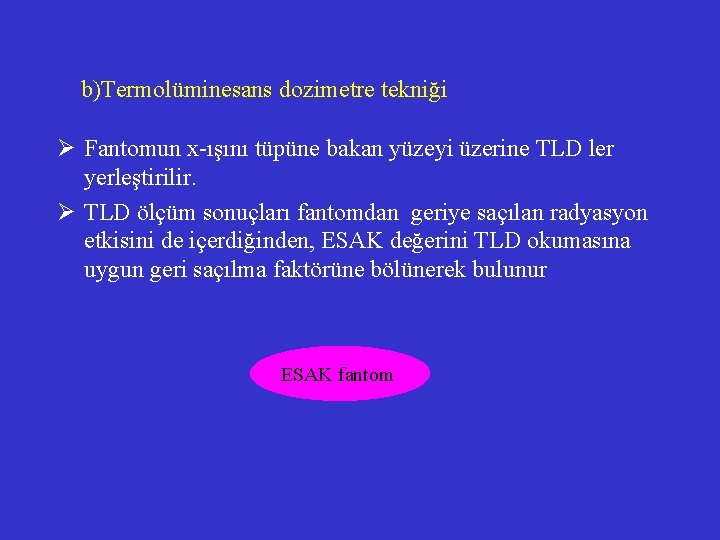

b)Termolüminesans dozimetre tekniği Ø Fantomun x-ışını tüpüne bakan yüzeyi üzerine TLD ler yerleştirilir. Ø TLD ölçüm sonuçları fantomdan geriye saçılan radyasyon etkisini de içerdiğinden, ESAK değerini TLD okumasına uygun geri saçılma faktörüne bölünerek bulunur ESAK fantom

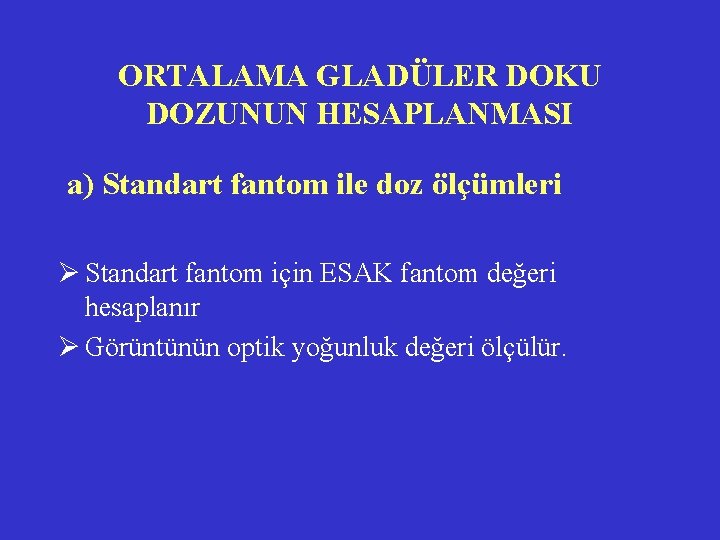

ORTALAMA GLADÜLER DOKU DOZUNUN HESAPLANMASI a) Standart fantom ile doz ölçümleri Ø Standart fantom için ESAK fantom değeri hesaplanır Ø Görüntünün optik yoğunluk değeri ölçülür.

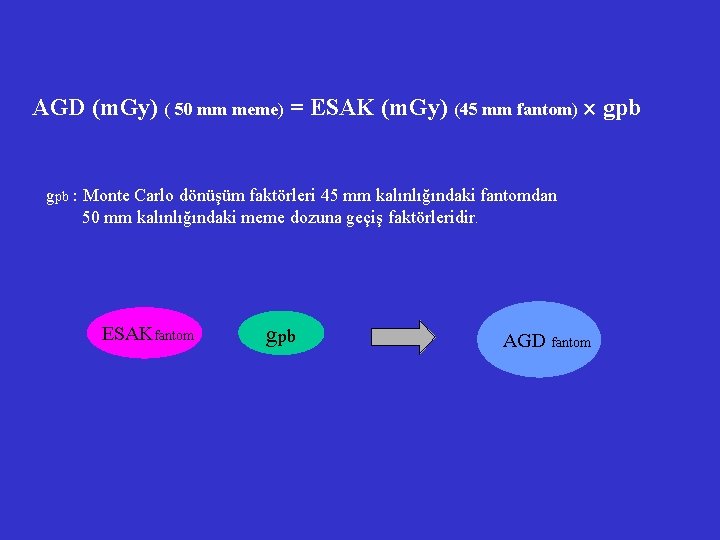

AGD (m. Gy) ( 50 mm meme) = ESAK (m. Gy) (45 mm fantom) gpb : Monte Carlo dönüşüm faktörleri 45 mm kalınlığındaki fantomdan 50 mm kalınlığındaki meme dozuna geçiş faktörleridir. ESAKfantom gpb AGD fantom

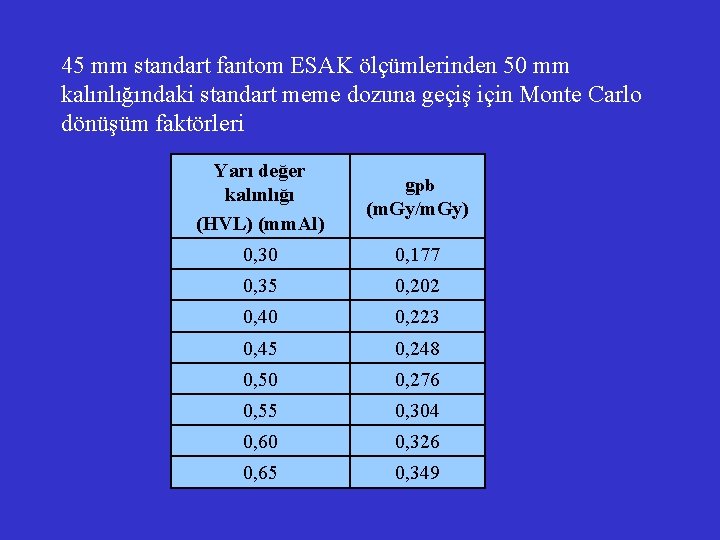

45 mm standart fantom ESAK ölçümlerinden 50 mm kalınlığındaki standart meme dozuna geçiş için Monte Carlo dönüşüm faktörleri Yarı değer kalınlığı (HVL) (mm. Al) gpb (m. Gy/m. Gy) 0, 30 0, 177 0, 35 0, 202 0, 40 0, 223 0, 45 0, 248 0, 50 0, 276 0, 55 0, 304 0, 60 0, 326 0, 65 0, 349

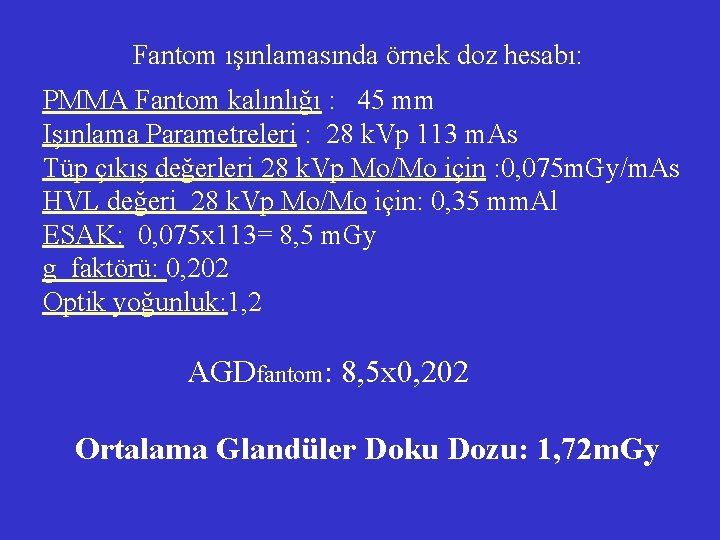

Fantom ışınlamasında örnek doz hesabı: PMMA Fantom kalınlığı : 45 mm Işınlama Parametreleri : 28 k. Vp 113 m. As Tüp çıkış değerleri 28 k. Vp Mo/Mo için : 0, 075 m. Gy/m. As HVL değeri 28 k. Vp Mo/Mo için: 0, 35 mm. Al ESAK: 0, 075 x 113= 8, 5 m. Gy g faktörü: 0, 202 Optik yoğunluk: 1, 2 AGDfantom: 8, 5 x 0, 202 Ortalama Glandüler Doku Dozu: 1, 72 m. Gy

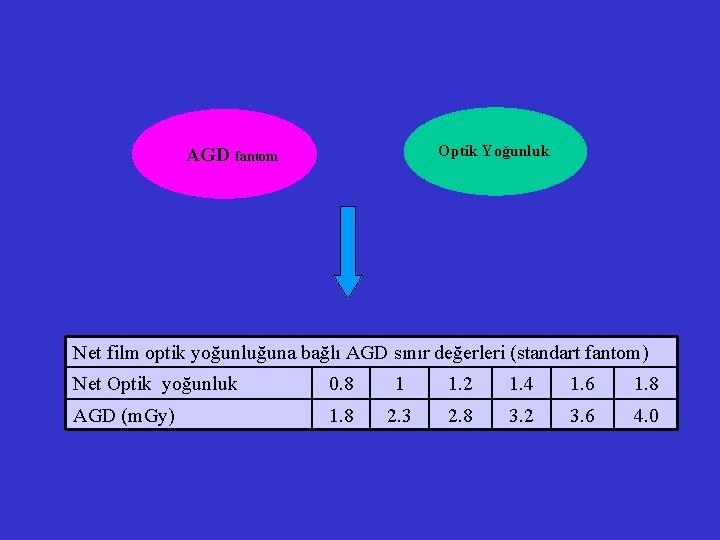

Optik Yoğunluk AGD fantom Net film optik yoğunluğuna bağlı AGD sınır değerleri (standart fantom) Net Optik yoğunluk 0. 8 1 1. 2 1. 4 1. 6 1. 8 AGD (m. Gy) 1. 8 2. 3 2. 8 3. 2 3. 6 4. 0

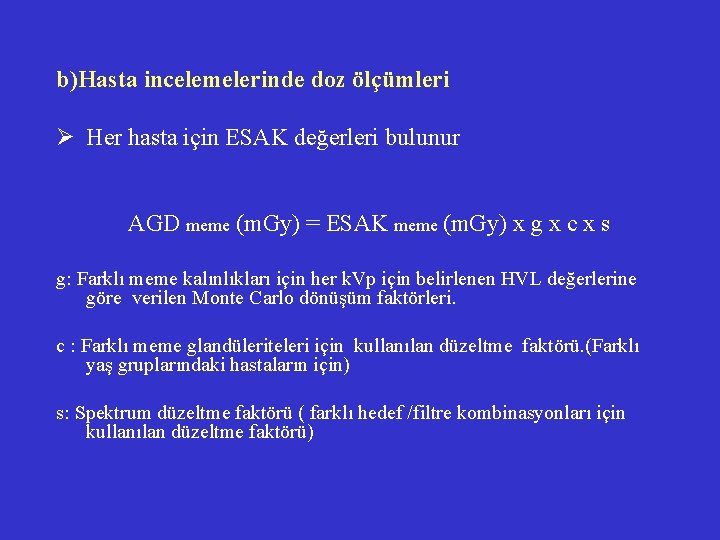

b)Hasta incelemelerinde doz ölçümleri Ø Her hasta için ESAK değerleri bulunur AGD meme (m. Gy) = ESAK meme (m. Gy) x g x c x s g: Farklı meme kalınlıkları için her k. Vp için belirlenen HVL değerlerine göre verilen Monte Carlo dönüşüm faktörleri. c : Farklı meme glandüleriteleri için kullanılan düzeltme faktörü. (Farklı yaş gruplarındaki hastaların için) s: Spektrum düzeltme faktörü ( farklı hedef /filtre kombinasyonları için kullanılan düzeltme faktörü)

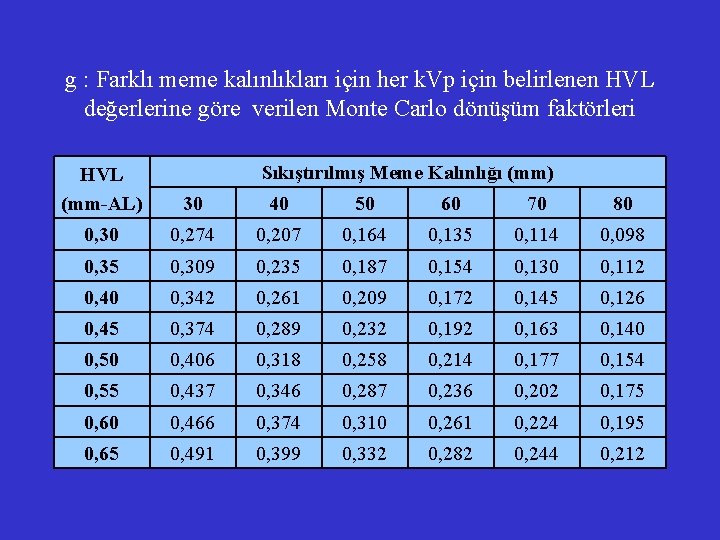

g : Farklı meme kalınlıkları için her k. Vp için belirlenen HVL değerlerine göre verilen Monte Carlo dönüşüm faktörleri Sıkıştırılmış Meme Kalınlığı (mm) HVL (mm-AL) 30 40 50 60 70 80 0, 30 0, 274 0, 207 0, 164 0, 135 0, 114 0, 098 0, 35 0, 309 0, 235 0, 187 0, 154 0, 130 0, 112 0, 40 0, 342 0, 261 0, 209 0, 172 0, 145 0, 126 0, 45 0, 374 0, 289 0, 232 0, 192 0, 163 0, 140 0, 50 0, 406 0, 318 0, 258 0, 214 0, 177 0, 154 0, 55 0, 437 0, 346 0, 287 0, 236 0, 202 0, 175 0, 60 0, 466 0, 374 0, 310 0, 261 0, 224 0, 195 0, 65 0, 491 0, 399 0, 332 0, 282 0, 244 0, 212

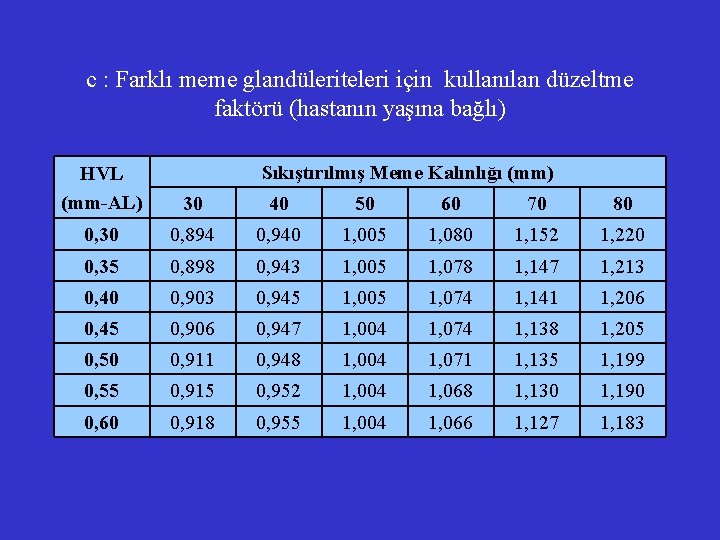

c : Farklı meme glandüleriteleri için kullanılan düzeltme faktörü (hastanın yaşına bağlı) Sıkıştırılmış Meme Kalınlığı (mm) HVL (mm-AL) 30 40 50 60 70 80 0, 30 0, 894 0, 940 1, 005 1, 080 1, 152 1, 220 0, 35 0, 898 0, 943 1, 005 1, 078 1, 147 1, 213 0, 40 0, 903 0, 945 1, 005 1, 074 1, 141 1, 206 0, 45 0, 906 0, 947 1, 004 1, 074 1, 138 1, 205 0, 50 0, 911 0, 948 1, 004 1, 071 1, 135 1, 199 0, 55 0, 915 0, 952 1, 004 1, 068 1, 130 1, 190 0, 60 0, 918 0, 955 1, 004 1, 066 1, 127 1, 183

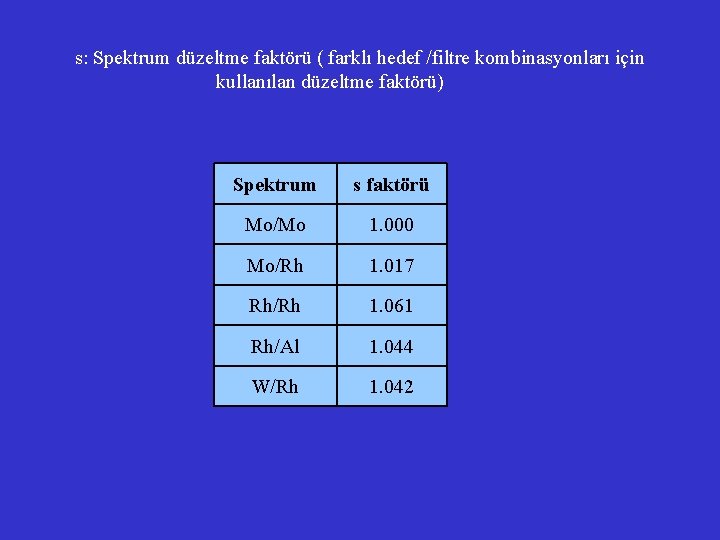

s: Spektrum düzeltme faktörü ( farklı hedef /filtre kombinasyonları için kullanılan düzeltme faktörü) Spektrum s faktörü Mo/Mo 1. 000 Mo/Rh 1. 017 Rh/Rh 1. 061 Rh/Al 1. 044 W/Rh 1. 042

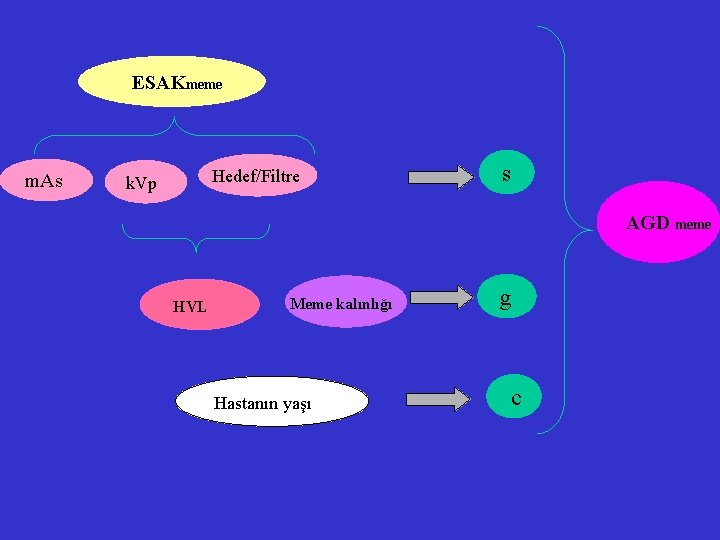

ESAKmeme m. As Hedef/Filtre k. Vp s AGD meme HVL Meme kalınlığı Hastanın yaşı g c

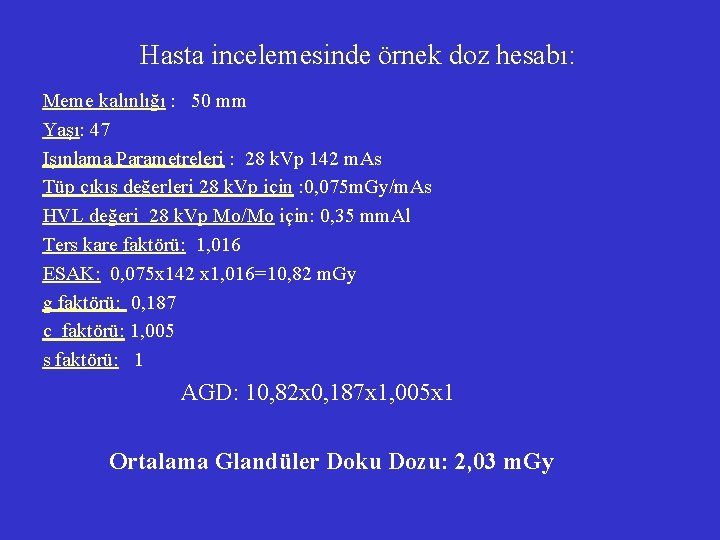

Hasta incelemesinde örnek doz hesabı: Meme kalınlığı : 50 mm Yaşı: 47 Işınlama Parametreleri : 28 k. Vp 142 m. As Tüp çıkış değerleri 28 k. Vp için : 0, 075 m. Gy/m. As HVL değeri 28 k. Vp Mo/Mo için: 0, 35 mm. Al Ters kare faktörü: 1, 016 ESAK: 0, 075 x 142 x 1, 016=10, 82 m. Gy g faktörü: 0, 187 c faktörü: 1, 005 s faktörü: 1 AGD: 10, 82 x 0, 187 x 1, 005 x 1 Ortalama Glandüler Doku Dozu: 2, 03 m. Gy
