Malaxeur pour classes STI d’électrotechnique Accueil

ACCUEIL 1. Introduction 2. Description matérielle du malaxeur: 1. 2. - partie opérative - armoire de commande 3. Description générale du fonctionnement du malaxeur 4. Ressources: 1. -ressources électrotechniques 2. -ressources AII 3. -analyse fonctionnelle 5. TRAVAIL DEMANDE 6. Fiches à remplir lors du travail dirigé 7. Platine de commande

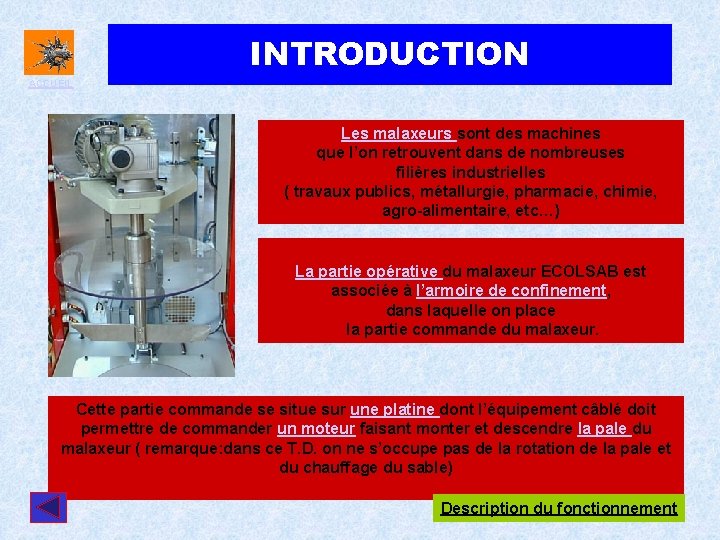

INTRODUCTION ACCUEIL Les malaxeurs sont des machines que l’on retrouvent dans de nombreuses filières industrielles ( travaux publics, métallurgie, pharmacie, chimie, agro-alimentaire, etc…) La partie opérative du malaxeur ECOLSAB est associée à l’armoire de confinement, dans laquelle on place la partie commande du malaxeur. Cette partie commande se situe sur une platine dont l’équipement câblé doit permettre de commander un moteur faisant monter et descendre la pale du malaxeur ( remarque: dans ce T. D. on ne s’occupe pas de la rotation de la pale et du chauffage du sable) Description du fonctionnement

Malaxeurs industriels Malaxeur sur camion ACCUEIL Malaxeur mortier Malaxeurs de laboratoire Malaxeur industrie chimique Malaxeur alimentaire Malaxeur de 30 tonnes/heure dans entreprise de moulage Malaxeur travaux publics

ACCUEIL DESCRIPTION MATERIELLE DU MALAXEUR ØLa partie opérative Travail demandé ØL’armoire de commande

LA PARTIE OPERATIVE ACCUEIL Voir TD fiche 2 Moteur 2 rotation pale Voir TD fiche 3 Pale Vis Cuve en position sur la plaque de chauffe Moteur 1 Montée/Descente pale Travail demandé Description matérielle du malaxeur Schéma de puissance malaxeur

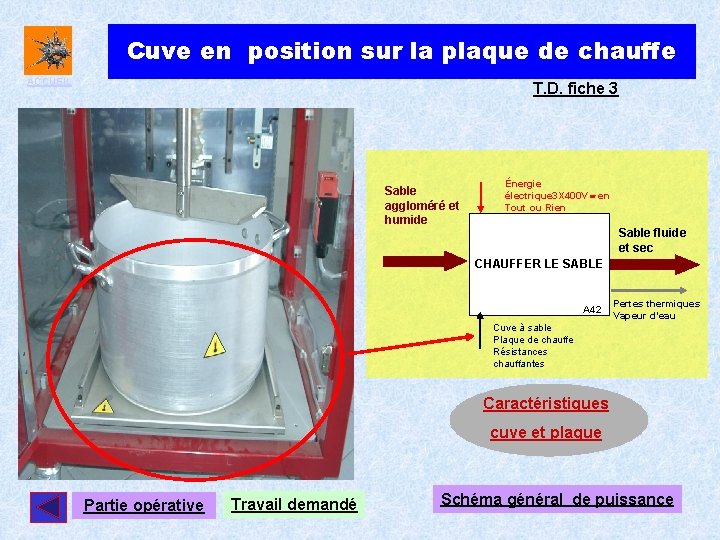

Cuve en position sur la plaque de chauffe ACCUEIL T. D. fiche 3 Sable aggloméré et humide Énergie électrique 3 X 400 V en Tout ou Rien Sable fluide et sec CHAUFFER LE SABLE A 42 Pertes thermiques Vapeur d’eau Cuve à sable Plaque de chauffe Résistances chauffantes Caractéristiques cuve et plaque Partie opérative Travail demandé Schéma général de puissance

ACCUEIL Caractéristiques cuve et plaque Cuve de malaxage de 24 litres Plaque chauffante 2 k. W 400 V triphasé Prise d’information « température » par thermocouple type « T » et par sonde Pt 100 3 fils. Thermostat de sécurité réarmable Interrupteur de position « présence cuve » Partie opérative Description fonctionnement malaxeur

Moteur 1: montée/descente pale ACCUEIL Fiche TD n° 3 Énergie électrique 3 X 400 V en Tout ou Rien Pale en position Haute ou basse Monter/descendre PALE Pale en position Haute ou basse A 41 Moteur montée /descente vis Platine de commande 2 sens de marche Caractéristiques Moteur 1 Ressources A. I. I. Partie opérative connecteur JM moteur/platine Travail demandé

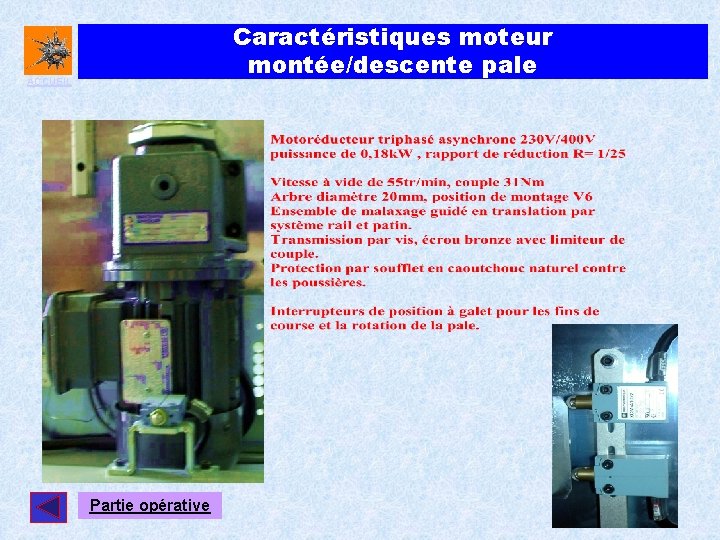

Caractéristiques moteur montée/descente pale ACCUEIL Partie opérative

ACCUEIL Le Moteur 2: rotation pale Sable aggloméré et humide T. D. fiche 3 Énergie électrique modulée ou Énergie électrique 3 X 400 V en Tout ou Rien Sable fluide et sec MALAXER LE SABLE A 43 Pale Moteur Rotation Pale Ressources A. I. I. Partie opérative Caractéristiques moteur 2

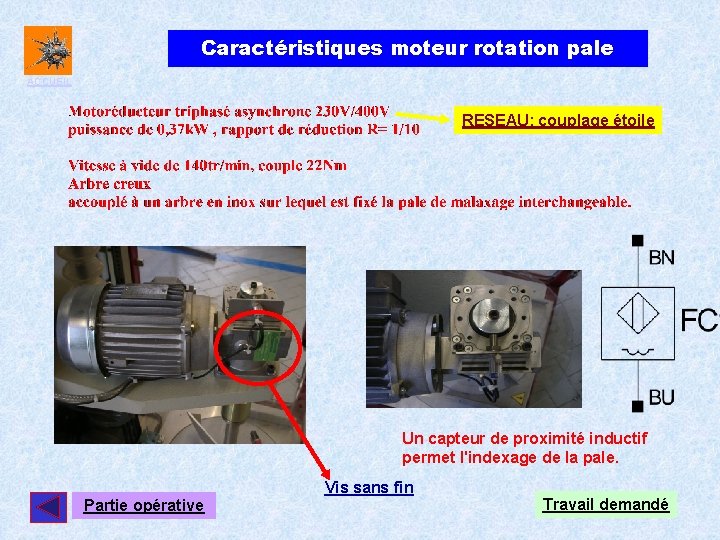

Caractéristiques moteur rotation pale ACCUEIL RESEAU: couplage étoile Un capteur de proximité inductif permet l'indexage de la pale. Vis sans fin Partie opérative Travail demandé

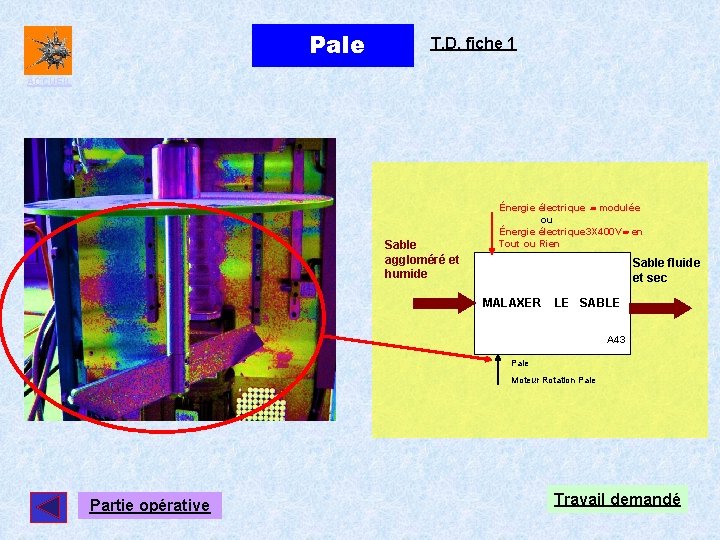

Pale T. D. fiche 1 ACCUEIL Sable aggloméré et humide Énergie électrique modulée ou Énergie électrique 3 X 400 V en Tout ou Rien Sable fluide et sec MALAXER LE SABLE A 43 Pale Moteur Rotation Pale Partie opérative Travail demandé

Vis pour la montée et descente ACCUEIL Énergie électrique 3 X 400 V en Tout ou Rien Pale en position Haute ou basse Monter/descendre PALE Pale en position Haute ou basse A 41 Moteur montée /descente vis Partie opérative

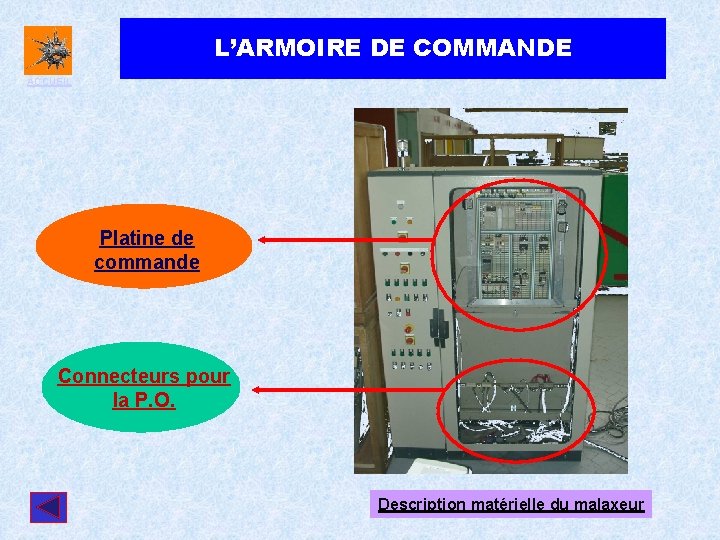

L’ARMOIRE DE COMMANDE ACCUEIL Platine de commande Connecteurs pour la P. O. Description matérielle du malaxeur

Moteur asynchrone: couplages Voir TD fiche 5 ACCUEIL SCHEMAS DE RACCORDEMENT Le couplage se fait au niveau de la plaque à bornes du moteur Un moteur asynchrone peut être utilisé sous 2 tensions du réseau différentes. Pour connecter ce moteur à un réseau, il faut donc dans un premier temps choisir le couplage du moteur. Il existe 2 couplages : - Couplage Triangle (D), - Couplage Etoile (Y). Le couplage va dépendre des caractéristiques du réseau et de la caractéristique « Tension » du moteur. Nous effectuons le couplage du moteur en fonction de la tension maximum que peut supporter une bobine. REMARQUE : le neutre ne se raccorde jamais quelque soit le couplage réalisé. Par contre le conducteur de protection (Pe) doit toujours être connecté à la borne prévue (symbole = ) RACCORDEMENT ETOILE RACCORDEMENT TRIANGLE L 1 U 1 U=400 V U=400 V V=230 V V 2 L 2 W 2 L 3 U=400 V U 2 V 1 W 1 U=400 V Neutre Pe RESEAU 3 x 400 V+Neutre, MOTEUR 230 / 400 V L 3 W 2 U=400 V V 1 W 1 V 2 U=400 V Neutre Pe RESEAU 3 x 400 V + Neutre, MOTEUR 400 / 690 V Ici chaque bobine est soumise à une tension Ici chaque bobine est soumise à une composée ou entre phase. tension équivalente à la tension entre phase et neutre. REGLE : La tension maximum admissible par chaque enroulement (bobine) est la tension la plus basse qui figure sur la plaque signalétique. Exemple : V 230 / 400 - Tension enroulement Max. = 230 V. Le couplage doit être tel que chaque enroulement doit avoir à ces bornes la tension maximum admissible. Ressources électrotechniques

Boîte à bornes du moteur Voir TD fiche 5 ACCUEIL Pour le moteur de descente de ce système le couplage est en étoile. L 3 L 2 W 1 W 2 V 1 V 2 U 1 L 2 L 3 U 1 V 1 W 1 U 2 V 2 W 2 U 2 L 1 barrette Ressources électrotechniques Travail demandé

Ressources ACCUEIL Ressources électrotechniques Ressources A. I. I. Référentiel Analyse fonctionnelle Travail demandé

Ressources électrotechniques ACCUEIL Ø Réseau Lycée Ø Moteur Asynchrone Ø Sectionneur Ø Contacteur Ø Relais thermique Ø Disjoncteur magnéto-thermique Ø Boite à boutons Ressources Travail demandé

Moteur asynchrone: constitution ACCUEIL CONSTITUTION SIMPLIFIEE D’UN MOTEUR ASYNCHRONE L ’abréviation « MAS 3 ~ » signifie : Moteur ASynchrone triphasé (3) Alternatif. Un enroulement est une bobine. BOITE A BORNES Borne de raccordement U 1 PLAQUE SIGNALETIQUE W 2 ROTOR ( partie tournante ) STATOR ( partie fixe ) U 2 W 1 Enroulements PLAQUE A BORNES ROTOR ( partie tournante ) U 1 V 1 STATOR ( partie fixe ) W 1 Borne de terre V 2 Enroulements W 2 U 2 V 2 RACCORDEMENT DES ENROULEMENTS SUR LA PLAQUE A BORNES Ressources électrotechniques Travail demandé

Le contacteur électromécanique ACCUEIL Il assure une fonction de commutation en tout ou rien pour établir et interrompre l’alimentation des récepteurs. Il est commandé à distance en alimentant la bobine KM d’un électroaimant. Voir TD fiche 8 Contacts ou Pôles de puissance A 1 A 2 Symbole 1 3 5 13 A 1 2 4 6 A 2 14 Bobine contacteur Règle: Quand on veut alimenter un récepteur quelconque, l ’arrivée se fait toujours par le haut du contacteur, et le départ par le bas CONTACT AUXILIAIRE Possibilité de placer sur le contacteur un bloc additif de contacts auxiliaires supplémentaires Réf. LA 1 DN 22 Remarque: Le ou les contacts auxiliaires peuvent être NO (à F)ou NF(à O) suivant le choix catalogue. Souvent on trouve deux bornes A 2 pour l’alimentation de la bobine. Ressources électrotechniques PLATINE Travail demandé

Bloc de contacts auxiliaires instantanés ACCUEIL Fiche TD 15 Bien souvent le contact auxiliaire que l ’on trouve sur le bloc contacteur ne suffit pas. On utilise alors un bloc de contact auxiliaire comme ci-dessous. Référence constructeur contacteur 2 contacts NC 2 contacts NO Travail demandé

Sectionneur porte-fusibles ACCUEIL Voir TD fiche 9 Fonction: Le sectionneur permet d’isoler électriquement l’installation de son réseau d’alimentation. Il ne doit jamais être manœuvré en charge. Le courant doit être préalablement interrompu dans le circuit d’utilisation au moyen du contacteur. Un dispositif de cadenassage du sectionneur en position d’ouverture assure la consignation de l’installation (pour la sécurité des personnes et du matériel). Symbôle: Contacts de pré-coupure Exemple de dispositif de cadenassage sur un sectionneur disjoncteur. Ressources électrotechniques Les fusibles a. M, portés par le sectionneur, sont associés à un relais thermique pour assurer la protection du moteur. Une autre solution est d’utiliser un disjoncteur magnéto-thermique pour moteur. PLATINE Travail demandé

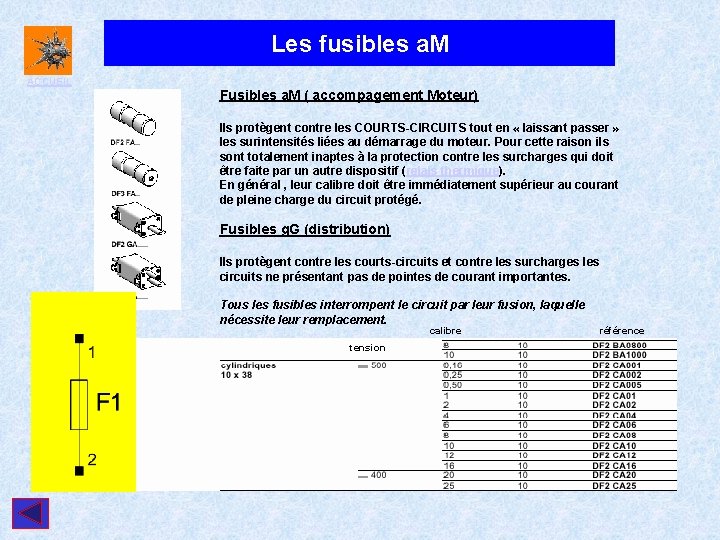

Les fusibles a. M ACCUEIL Fusibles a. M ( accompagement Moteur) Ils protègent contre les COURTS-CIRCUITS tout en « laissant passer » les surintensités liées au démarrage du moteur. Pour cette raison ils sont totalement inaptes à la protection contre les surcharges qui doit être faite par un autre dispositif (relais thermique). En général , leur calibre doit être immédiatement supérieur au courant de pleine charge du circuit protégé. Fusibles g. G (distribution) Ils protègent contre les courts-circuits et contre les surcharges les circuits ne présentant pas de pointes de courant importantes. Tous les fusibles interrompent le circuit par leur fusion, laquelle nécessite leur remplacement. calibre tension référence

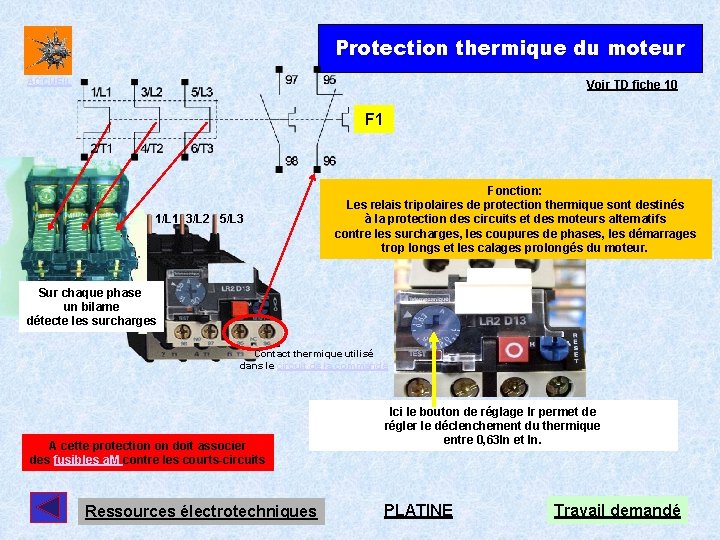

Protection thermique du moteur ACCUEIL Voir TD fiche 10 F 1 1/L 1 3/L 2 5/L 3 Fonction: Les relais tripolaires de protection thermique sont destinés à la protection des circuits et des moteurs alternatifs contre les surcharges, les coupures de phases, les démarrages trop longs et les calages prolongés du moteur. Sur chaque phase un bilame détecte les surcharges Contact thermique utilisé dans le circuit de la commande A cette protection on doit associer des fusibles a. M contre les courts-circuits Ressources électrotechniques Ici le bouton de réglage Ir permet de régler le déclenchement du thermique entre 0, 63 In et In. PLATINE Travail demandé

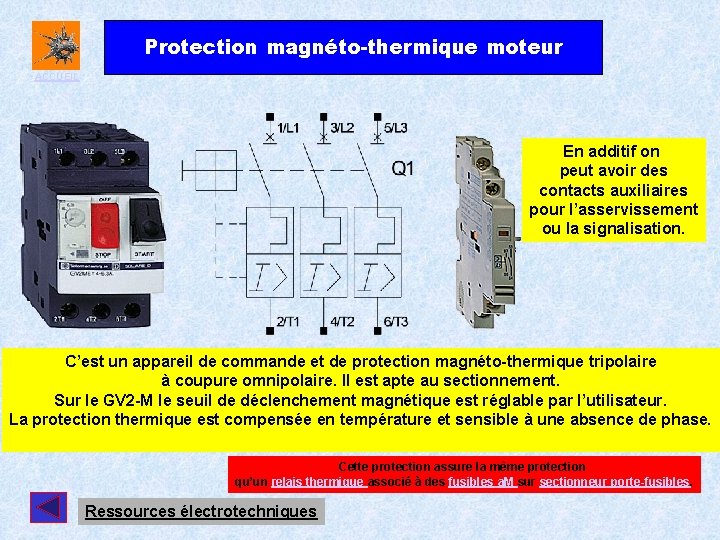

Protection magnéto-thermique moteur ACCUEIL En additif on peut avoir des contacts auxiliaires pour l’asservissement ou la signalisation. C’est un appareil de commande et de protection magnéto-thermique tripolaire à coupure omnipolaire. Il est apte au sectionnement. Sur le GV 2 -M le seuil de déclenchement magnétique est réglable par l’utilisateur. La protection thermique est compensée en température et sensible à une absence de phase. Cette protection assure la même protection qu’un relais thermique associé à des fusibles a. M sur sectionneur porte-fusibles. Ressources électrotechniques

ACCUEIL Vis sans fin pour rotation pale Arbre moteur N (tr/mn) C 1 (N. m) Arbre de sortie N/10 (tr/mn) C 2 (N. m) Roue dentée Partie opérative

Ressources A. I. I. ACCUEIL Ø Description du fonctionnement pour la montée et la descente de la pale malaxeur : Ø partie puissance Ø partie commande Ø Moteur Montée/Descente Ø Moteur Rotation pale Ø Interrupteurs de position Ø Boite à boutons Ressources Travail demandé

Description du fonctionnement général du malaxeur ACCUEIL Les conditions initiales de la machine sont: -ensemble " équerre porte pale" en position haute, -malaxeur à l'arrêt, -chauffe à l'arrêt. La cuve est remplit avec du sable, puis on ajoute de l'eau. Elle est alors introduite dans son logement. La chauffe est mis en route par l'intermédiaire du commutateur rotatif de l’armoire de commande. La rotation de la pale est assurée par un variateur de vitesse. Le malaxage peut se faire en mode « automatique » ou en mode « manuel » . En mode « automatique » on appuie sur « départ cycle » et la descente de l’ensemble "équerre porte pale " débute. Quand le détecteur fcm (autorisation rotation pale) n’est plus actionné la pale peut se mettre en rotation. Quand le détecteur fcb (" équerre porte pale " en position basse) est actionné, arrêt de la descente. Le malaxage débute. Le cycle se termine par appui sur le bouton « arrêt cycle » ou à la fin du temps de malaxage qui est programmable. Le cycle de malaxage est terminé quand on retrouve les conditions initiales En fonction de la teneur en eau du mélange, il est possible de surcharger le moteur rotation pale et d’étudier le comportement des protections. Ressources A. I. I. Schéma de puissance du fonctionnement général

Boite à Boutons et ses connecteurs Voir TD fiche 14 ACCUEIL X 1 Bouton poussoir montée S 3 1 2 3 4 5 6 7 8 9 10 Bouton poussoir descente S 4 Bouton arrêt d’urgence S 1 X 2 1 2 3 4 5 6 7 8 9 10 Connecteurs X 1 et X 2 Bouton poussoir arrêt S 2 Ressources électrotechniques Platine de commande. Détails connecteurs Devis du boîtier

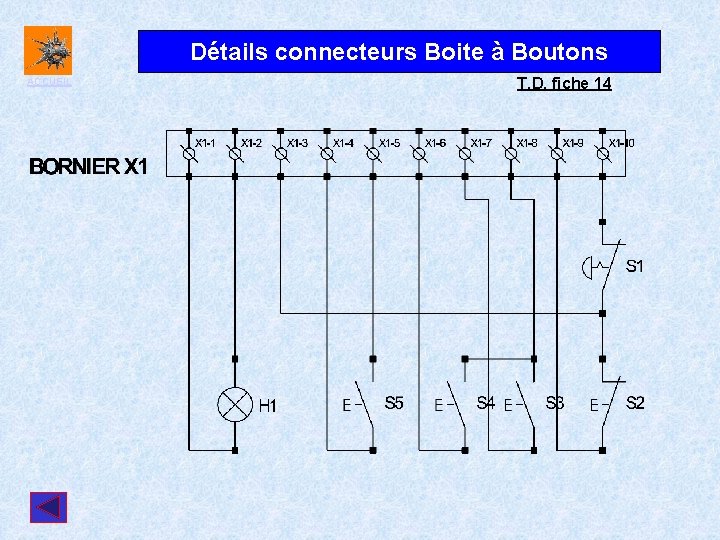

Détails connecteurs Boite à Boutons ACCUEIL T. D. fiche 14

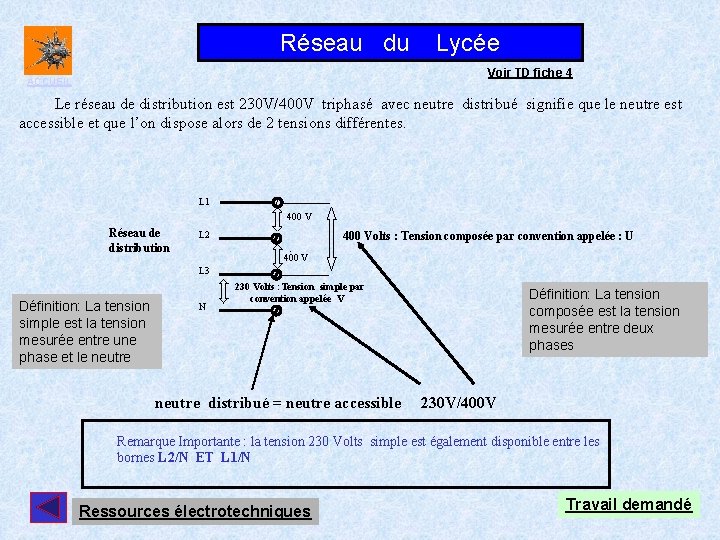

Réseau du Lycée Voir TD fiche 4 ACCUEIL Le réseau de distribution est 230 V/400 V triphasé avec neutre distribué signifie que le neutre est accessible et que l’on dispose alors de 2 tensions différentes. L 1 400 V Réseau de distribution L 2 400 Volts : Tension composée par convention appelée : U 400 V L 3 Définition: La tension simple est la tension mesurée entre une phase et le neutre N 230 Volts : Tension simple par convention appelée V Définition: La tension composée est la tension mesurée entre deux phases neutre distribué = neutre accessible 230 V/400 V Remarque Importante : la tension 230 Volts simple est également disponible entre les bornes L 2/N ET L 1/N Ressources électrotechniques Travail demandé

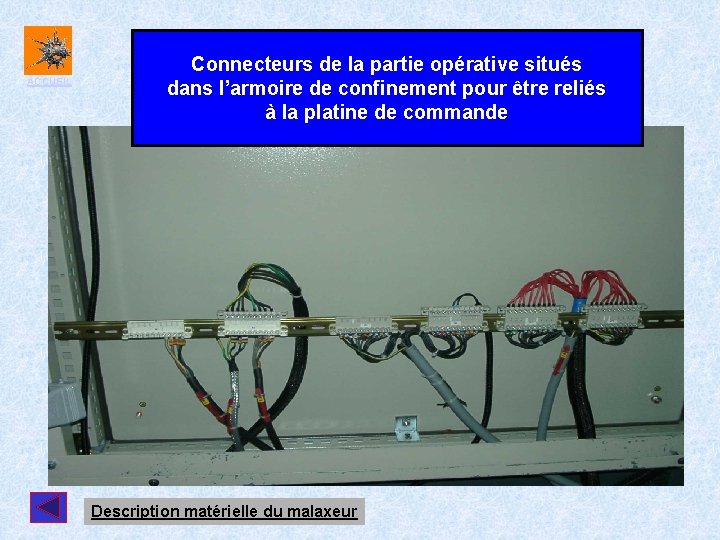

ACCUEIL Connecteurs de la partie opérative situés dans l’armoire de confinement pour être reliés à la platine de commande Description matérielle du malaxeur

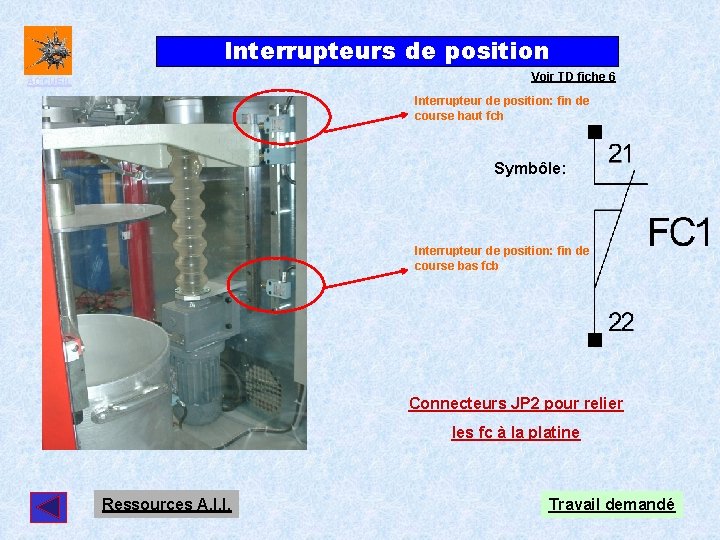

Interrupteurs de position Voir TD fiche 6 ACCUEIL Interrupteur de position: fin de course haut fch Symbôle: Interrupteur de position: fin de course bas fcb Connecteurs JP 2 pour relier les fc à la platine Ressources A. I. I. Travail demandé

Platine pour câblage 2 sens de marche moteur ACCUEIL Platine à câbler lors du T. P. fait en parallèle avec ce T. D. Description du matériel de la platine Description matérielle du malaxeur Armoire de commande Travail demandé

Devis du Boîtier de commande ACCUEIL Le pupitre de la P. O. n’est pas opérationnel dans le cadre de notre travail On se sert de la: Boîte à boutons et ses connecteurs

ACCUEIL ANALYSE FONCTIONNELLE NIVEAU A-0 NIVEAU A 3 NIVEAU A 4 Ressources Travail demandé

ACCUEIL 3 x 400 V + N 50 Hz W Programme automate Programme régulateur de chauffe Programme Variateur vitesse avec/sans Automatique/ manuel NIVEAU A-0 Température de chauffe Vitesse de malaxage C Mise EN/HORS Service Marche/Arrêt : rotation pale Marche/Arrêt : chauffe Marche/Arrêt : montée/descente pale R E Visualisation des états du malaxeur Sable aggloméré et humide Sable fluide et sec SECHER LE SABLE Pertes thermiques Vapeur d’eau A-0 Malaxeur ECOLSAB Analyse fonctionnelle Voir TD fiche 1

Mise EN/ HORS Service Marche/Arrêt : Rotation pale Montée /descente chauffe Variateur vitesse avec/sans Automatique/ manuel 3 x 400 v +N ACCUEIL W 24 V C Températur e de chauffe Vitesse de malaxage Communiquer avec le système 230 V A 1 R C W Boutons poussoirs Voyants Traiter les Commutateurs données Signal 0 -10 V T° Signal pale : haut/bas Signal arrêt pale Signal thermocouple Position bac Sable aggloméré et humide NIVEAU A 0 Programme Signal pale : haut/bas automate Signal arrêt pale Programme Position bac régulateur de chauffe Programme Variateur vitesse Présence Bac Pale : en Haut ou en Bas Auto E Ordres automate et régulateur Vitesse de A 2 malaxage R Automate Régulateur Gérer l’énergie électrique A 3 Sectionneur/Contacteurs Variateur Transformateur Commande chauffe man Rotation pale man Montée/descente pale man Marche avec variateur man Vitesse de consigne E 220 V 24 V Énergie électrique 3 x 400 V en Tout ou Rien Énergie électrique modulée W Traiter le sable A 4 Bac à sable Plaque de chauffe Pale Température : plaque de chauffe Position verticale de la pale Position arrêt pale Position bac Analyse fonctionnelle Visualisation des états du malaxeur Sable fluide et sec 24 W Acquérir les états du système A 5 Sonde PT 100; Thermocouple Détecteurs haut/bas/rotation/bac

3 X 400 V +N NIVEAU A 3 Mise En /Hors Service ACCUEIL Isoler/ Mettre en énergie le système A 31 3 X 400 V 230 V Ph+N 24 V 230 V Ph+N Sectionneur Contacteur de ligne Transformateur 230 V Ph+N Programme variateur Signal arrêt pale Position bac 230 V Ph+N Vitesse de malaxage Marche avec variateur 24 V Énergie électrique modulée 230 V Ph+N Commander Signal pale : haut/bas Signal arrêt pale Position bac Ordres : l’énergie électrique par Modulation A 32 Variateur 230 V Ph+N 3 X 400 V 24 V Automate et Régulateur w Commander Commande : chauffe man Marche/Arrêt : Montée descente l’énergie électrique en Tout ou Rien A 33 Contacteur de chauffe Contacteur montée/descente Contacteur rotation pale Analyse fonctionnelle Énergie électrique 3 X 400 V en Tout ou Rien

Énergie électrique 3 X 400 V en Tout ou Rien NIVEAU A 4 ACCUEIL Pale en position basse ou haute Monter/descendre PALE Pale en position basse ou haute A 41 Énergie électrique 3 X 400 V en Tout ou Rien Moteur montée /descente pale Sable fluide et sec CHAUFFER LE SABLE A 42 Sable aggloméré et humide Bac à sable Plaque de chauffe Résistances chauffantes Énergie électrique modulée ou Énergie électrique 3 X 400 V en Tout ou Rien MALAXER LE SABLE A 43 Analyse fonctionnelle Pale Moteur Rotation Pale Pertes thermiques Vapeur d’eau

Equipement pour commander le moteur de levage de la pale ACCUEIL Voir TD fiche 7 Voir TD fiche 15 réseau Q 2 Q 1 T 1 KM 1 F 1 JP 2 Schéma de commande JM X 1 Travail demandé

Schéma puissance malaxeur ACCUEIL Réseau 400 V 50 Hz Variateur de vitesse M 2 Rotation pale Partie opérative M 1 Montée/descente Chauffage

DIAPO MODELE ACCUEIL

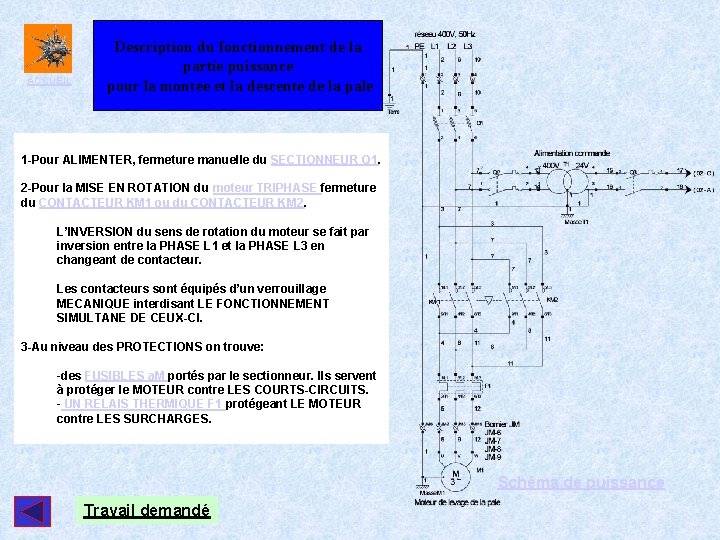

ACCUEIL Description du fonctionnement de la partie puissance pour la montée et la descente de la pale 1 -Pour ALIMENTER, fermeture manuelle du SECTIONNEUR Q 1. 2 -Pour la MISE EN ROTATION du moteur TRIPHASE fermeture du CONTACTEUR KM 1 ou du CONTACTEUR KM 2. L’INVERSION du sens de rotation du moteur se fait par inversion entre la PHASE L 1 et la PHASE L 3 en changeant de contacteur. Les contacteurs sont équipés d’un verrouillage MECANIQUE interdisant LE FONCTIONNEMENT SIMULTANE DE CEUX-CI. 3 -Au niveau des PROTECTIONS on trouve: -des FUSIBLES a. M portés par le sectionneur. Ils servent à protéger le MOTEUR contre LES COURTS-CIRCUITS. - UN RELAIS THERMIQUE F 1 protégeant LE MOTEUR contre LES SURCHARGES. Schéma de puissance Travail demandé

Description du fonctionnement de la partie commande pour la montée et la descente de la pale ACCUEIL Pour assurer la protection DES PERSONNES la commande est alimentée par un TRANSFORMATEUR délivrant une tension de 24 V. Il est protégé par UN DISJONCTEUR Q 2 situé en AMONT de celui-ci. La protection de la commande est assurée par UN DISJONCTEUR Q 3. La mise en rotation se fera en appuyant sur S 3 pour la MONTEE ou S 4 pour la DESCENTE. Il ne faut pas garder appuyer pour maintenir le moteur en rotation car il y a AUTO MAINTIEN grâce aux NO KM 1 et KM 2. Alors il y a fermeture de KM 1 ou de KM 2 sur le circuit de puissance. Le B. P. S 2 permet d’arrêter la rotation à tout instant. Le détecteur Fch permet d’arrêter le moteur en position haute. Le détecteur Fcb permet d’arrêter le moteur en position basse. Les contacts NC KM 1 et KM 2 assurent un VERROUILLAGE ELECTRIQUE au cas où l’on appuierait sur S 3 et S 4 en même temps. Ainsi si on appuie sur S 3 le contact KM 2 est FERME et le contact KM 1 Contact de pré-coupure Arrêt d’urgence Schéma de commande Auto-maintien s’ouvre interdisant l’alimentation de la bobine de KM 2. En cas d’incident on appuie sur l’arrêt d’urgence S 1 qui se situe sur la boîte à boutons. Si une surcharge apparaît sur le moteur F 1 s’ouvrira. Q 1 est un CONTACT DE PRECOUPURE du sectionneur. En cas de manœuvre accidentelle du sectionneur en charge, il interrompt l’alimentation de la bobine du contacteur (KM 1 ou KM 2) avant l’ouverture des pôles du sectionneur. Travail demandé Verrouillage électrique

Schéma de puissance pour la montée et la descente de la pale du malaxeur ACCUEIL Réseau Voir TD fiche 12 Q 1 T 1 Q 2 Q 3 Commande KM 1 F 1 Plaque à bornes Travail demandé Bornier JM Moteur montée et descente Description du fonctionnement

Schéma de Commande pour la montée et la descente de la pale du malaxeur puissance ACCUEIL Voir TD fiche 7 Q 1 F 1 Voir TD fiche 13 X 1 -10 S 1 S 2 Platine de commande S 3 S 4 KM 2 JP 2 -4 fch KM 2 Description du fonctionnement puissance Travail demandé

Transformateur de commande Voir TD fiche 11 ACCUEIL Pour assurer la protection DES PERSONNES la commande est alimentée par un TRANSFORMATEUR délivrant une tension de 24 V. Il est protégé par UN DISJONCTEUR Q 2 situé en AMONT de celui-ci. La protection de la commande est assurée par UN DISJONCTEUR Q 3. Le calibre du disjoncteur Q 2 est INFERIEUR à celui de Q 3 parce que l’intensité du courant est PLUS GRANDE au SECONDAIRE de T 1 qu’au PRIMAIRE de T 1. PLATINE Travail demandé Le transformateur est un abaisseur de tension Symbôle:

Disjoncteurs magnéto-thermiques GB 2 Voir fiche TD 11 Voir fiche TD 15 ACCUEIL Le disjoncteur magnéto-thermique GB 2 protège et isole les circuits de contrôle des équipements industriels avec bobines de contacteurs, transformateurs, … Il protège et isole les circuits auxiliaires monophasés tels qu'électrovannes, électro-freins, chargeurs de batteries, alimentés à partir de la tension de contrôle. 12 calibres sont proposés, de 0, 5 à 20 A, en version unipolaire (GB 2 -CB), unipolaire + neutre (GB 2 -CD) et bipolaire (GB 2 -DB). Ils ont un seuil de déclenchement magnétique situé entre 12 et 16 In pour supporter les pointes de courant de nombreux constituants industriels. Q 2 Q 3 Le calibre du disjoncteur Q 2 est INFERIEUR à celui de Q 3 parce que l’intensité du courant est PLUS GRANDE au SECONDAIRE de T 1 qu’au PRIMAIRE de T 1. Transformateur PLATINE Travail demandé

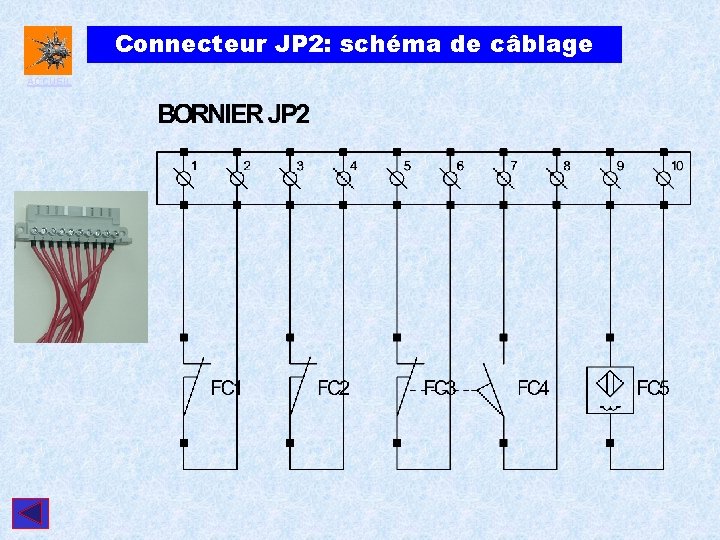

Connecteur JP 2: schéma de câblage ACCUEIL

Connecteur JP 2 pour fins de courses ACCUEIL Les interrupteurs de position fch et fcb sont des fins de courses mécaniques. Ces fins de courses sont des contacts NF au repos. Ils servent à faire stopper le système en position haute pour le fch, ou en position basse pour le fcb JP 2 Interrupteur de position: fin de course haut fch schéma de câblage du connecteur Interrupteur de position: fin de course bas fcb Symbole: Schéma de commande Platine de commande

Connecteur JM ACCUEIL Masse M 2 rotation Masse M 1 Montée descente

Travail demandé ACCUEIL En s’aidant de la présentation du système malaxeur, il s’agit de: -Localiser la P. O. et la P. C. d’un système. -Découvrir l’analyse fonctionnelle de ce système. -Repérer sur le système et les schémas les: actionneurs, pré-actionneurs, capteurs, protections. Pour chacun d’entre eux il faudra préciser sa fonction précise dans le système. -lire les schémas de puissance et de commande correspondant à la montée et à la descente de la pale. -comprendre le fonctionnement de la partie puissance. IMPORTANT!!! -comprendre le fonctionnement de la partie commande. IMPORTANT!!! -étudier la liste du matériel (référence constructeur, devis) Le compte rendu se fera en complétant les documents réponses fournis (15 fiches). Voir récapitulatif. Durée du T. D. 4 heures Récapitulatif des fiches à remplir

Récapitulatif des fiches à remplir ACCUEIL TD fiche 1: Fonction du malaxeur Ecolsab TD fiche 2: Partie opérative TD fiche 3: 3 actionneurs de la P. O. TD fiche 4: réseau TD fiche 5: couplage du moteur 1 TD fiche 6: les capteurs de position TD fiche 7: la partie commande TD fiche 8: le contacteur électromécanique TD fiche 9: sectionneur porte-fusibles TD fiche 10: relais thermique TD fiche 11: le transformateur TD fiche 12 : schéma de puissance TD fiche 13: schéma de commande TD fiche 14 : la boîte à boutons TD fiche 15: liste matériel pour la platine de commande à compléter

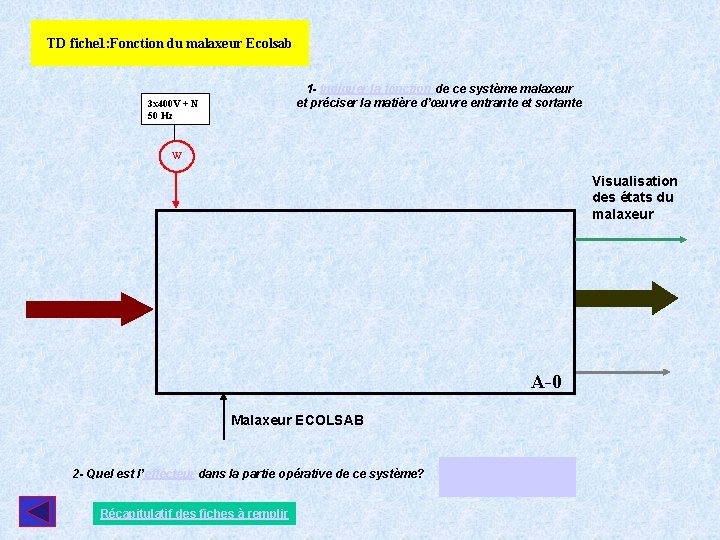

TD fiche 1: Fonction du malaxeur Ecolsab 1 - Indiquer la fonction de ce système malaxeur et préciser la matière d’œuvre entrante et sortante 3 x 400 V + N 50 Hz W Visualisation des états du malaxeur A-0 Malaxeur ECOLSAB 2 - Quel est l’effecteur dans la partie opérative de ce système? Récapitulatif des fiches à remplir

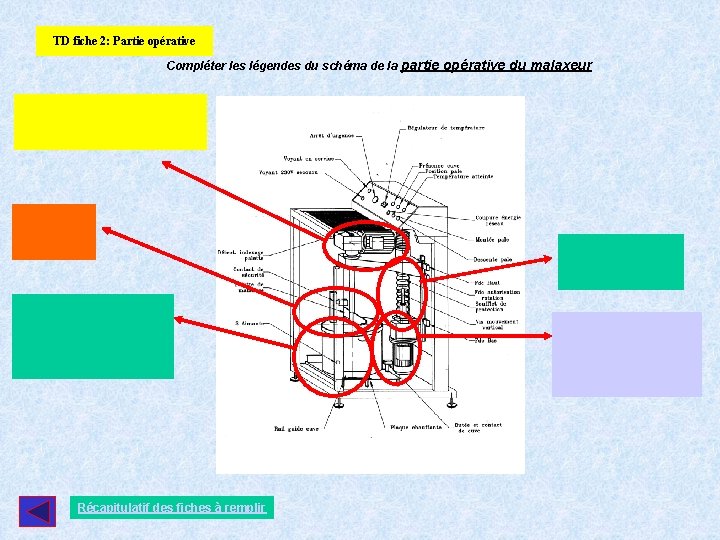

TD fiche 2: Partie opérative Compléter les légendes du schéma de la partie opérative du malaxeur Récapitulatif des fiches à remplir

TD fiche 3: 3 actionneurs de la P. O. Citer les 3 actionneurs de la P. O. du malaxeur en précisant leur fonction, leur alimentation et leur puissance Désignation Fonction Récapitulatif des fiches à remplir Tension alimentation Puissance

Réseau du Lycée TD fiche 4: réseau Compléter ce document pour préciser la valeur du réseau de distribution électrique du lycée (utilisé à l’atelier pour l’alimentation du malaxeur) Le réseau de distribution est cela signifie : L 1 Réseau de distribution L 2 L 3 Définition: La tension N simple est neutre distribué = neutre accessible Remarque Importante : la tension 230 Volts simple est également disponible entre les bornes L 2/N ET L 1/N Récapitulatif des fiches à remplir Définition: La tension composée est

TD fiche 5: couplage du moteur 1 1 - Le moteur étant un 230 V/400 V, Connaissant la tension du réseau ………… Quel est le couplage du moteur 1? REGLE : La tension maximum admissible par chaque enroulement (bobine) est la tension la plus basse qui figure sur la plaque signalétique. Exemple : V 230 / 400 - Tension enroulement Max. = 230 V. Le couplage doit être tel que chaque enroulement doit avoir à ces bornes la tension maximum admissible. 2 - Dessiner la boîte à bornes du moteur (phases, enroulements moteurs, repères des bornes) avec le couplage correspondant. Récapitulatif des fiches à remplir

TD fiche 6: les capteurs de position ……………… 1 - Dessiner le symbôle d’un capteur: ……………… 2 - Quel est le rôle de ces capteurs que l’on trouve sur la partie opérative? ( voir schéma de commande) 3 - Sur quel bornier trouve-t-on les capteurs câblés?

TD fiche 7: la partie commande Donner le nom et le repérage indiqué sur le schéma de commande des appareils câblés sur la platine de commande pour la montée et la descente de la pale. Disjoncteurs Q 2 (protection primaire transformateur) Borniers pour la liaison entre P. O. et P. C. JP 2/X 1/JM Récapitulatif des fiches à remplir

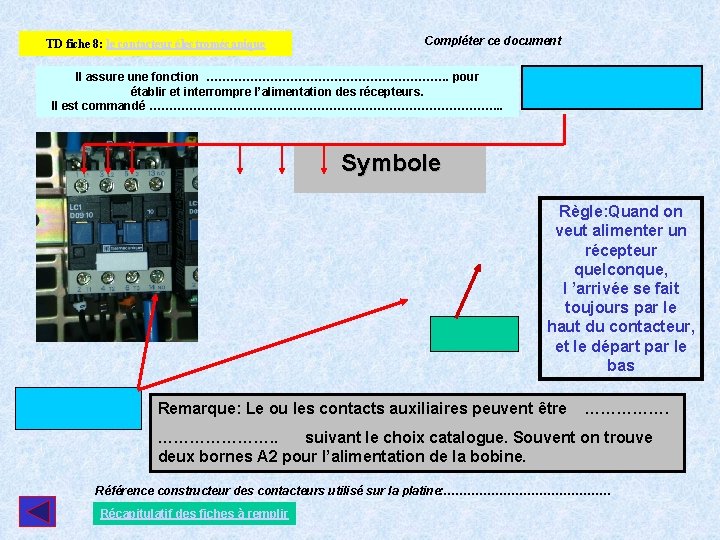

TD fiche 8: le contacteur électromécanique Compléter ce document Il assure une fonction …………………………. pour établir et interrompre l’alimentation des récepteurs. Il est commandé ………………………………………. . Symbole Règle: Quand on veut alimenter un récepteur quelconque, l ’arrivée se fait toujours par le haut du contacteur, et le départ par le bas Remarque: Le ou les contacts auxiliaires peuvent être …………………. . suivant le choix catalogue. Souvent on trouve deux bornes A 2 pour l’alimentation de la bobine. Référence constructeur des contacteurs utilisé sur la platine: ………………… Récapitulatif des fiches à remplir

TD fiche 9: sectionneur porte-fusibles 1 - Compléter le document Fonction: Symbole: Rôle des fusibles a. M: 2 - A quoi sert le contact de pré-coupure d’un sectionneur? Récapitulatif des fiches à remplir

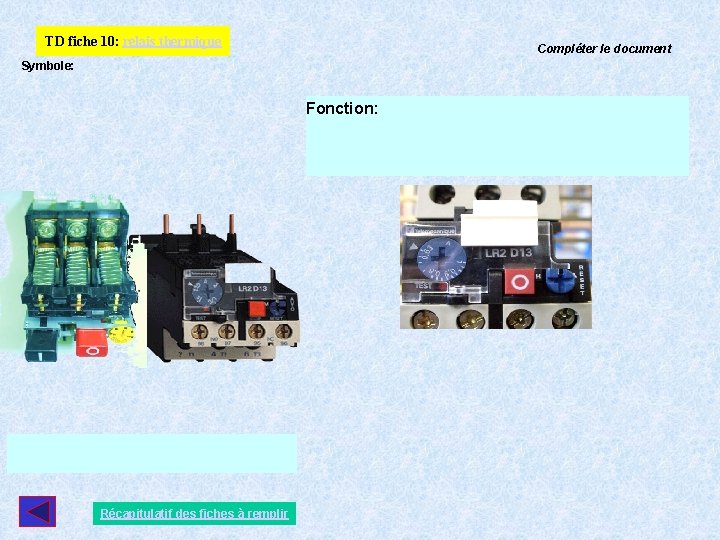

TD fiche 10: relais thermique Compléter le document Symbole: Fonction: Récapitulatif des fiches à remplir

TD fiche 11: le transformateur C’est un abaisseur de tension. Ce transformateur alimente la ………………. du système en délivrant au secondaire une tension U 2= …… Celle-ci est une tension de ………………. pour les personnes susceptibles d’être en contact avec la partie commande. D’après le schéma de puissance, le primaire de T 1 est alimenté sous une tension U 1= …… entre la phase. …. et la phase. …. La puissance de ce transformateur est de S=100 VA. Sachant que S = U 1. I 1 = U 2. I 2: Référence du transformateur: 1 -Calculer le courant absorbé au primaire I 1 = ……… En déduire le calibre In=…………. du disjoncteur ………. . protégeant le primaire du transformateur. ( voir fiche TD 15) 2 -Calculer le courant délivré au secondaire I 2= ……… En déduire le calibre In=…………. du disjoncteur ………. . protégeant le circuit au secondaire du transformateur. ( voir fiche TD 15) Refaire ci-dessous la partie de schéma correspondant au transformateur et à ses protections du primaire et du secondaire. Récapitulatif des fiches à remplir

TD fiche 12 : schéma de puissance Schéma de puissance pour la montée et la descente de la pale du malaxeur Donner le nom du matériel désigné ci-dessous: Q 1: Q 2: Q 3: T 1: KM 2: F 1: M 1: Récapitulatif des fiches à remplir

TD fiche 13: schéma de commande Compléter par le nom du matériel: Q 1: contact de précoupure du sectionneur F 1: contact NC du relais thermique S 1: S 2: S 3: S 4: fch: fcb: X 1 -10: JP 2 -1: bobine KM 2: 2 - Préciser le rôle des NO KM 1 et KM 2: 3 - Préciser le rôle des NC KM 1 et KM 2: Récapitulatif des fiches à remplir Schéma de commande pour la montée et la descente de la pale du malaxeur

TD fiche 14 : la boîte à boutons 1 - Compléter le connecteur X 1 en dessinant juste les boutons servant à la commande montée/descente de la pale (voir schéma de commande) X 1 1 2 3 4 5 6 7 8 9 10 2 - Compléter les légendes de la photographie: Connecteurs X 1 et X 2 Récapitulatif des fiches à remplir Devis du boîtier

TD fiche 15: liste matériel pour la platine de commande à compléter 1 - compléter le tableau: Pour trouver les calibres disjoncteurs, il faut s’aider des calculs de la fiche TD 11 2 - Où se situent les blocs auxiliaires LA 1 DN 22 sur la platine et à quoi servent-ils? (voir catalogue Télémécanique et schéma de commande) 3 - Représenter le symbole électrique correspondant au LA 1 DN 22 Récapitulatif des fiches à remplir
