MAŠINE ZA PROIZVODNJU I PRERADU GRAĐEVINSKIH MATERIJALA Osnovna literatura: 1. B. Trbojević, Ž. Praščević: Građevinske mašine; Građevinska knjiga, Beograd, 1991 (korišćeno je izdanje 1991. godine, a mogu se koristiti i druga izdanja) str. 232 -251

Proizvodnja i prerada materijala n n Mašine za preradu kamena i šljunka i drobilična postrojenja i separacije (obuhvaćeno ovim slajdovima) u Drobilice u Mlinovi u Sita u Uređaji za pranje agregata u Uređaji za hranjenje Mašine za izradu betona i fabrike betona u Uređaji za uskladištenje agregata i cementa u Uređaji za doziranje u Mješalice za beton Mašine za obradu betona - vibratori u oplatni u površinski u vibracioni stolovi i vibracione klupe u perivibratori Mašine za preradu armature i armirački pogoni

Drobilice n n n Koriste se za obradu kamena da bi se dobio željeni granulometrijski sastav Kamen (iz kamenoloma ili šljunkare) se obrađuje više puta da bi se dobio potreban granulometrijski sastav u primarno drobljenje, do 70 -100 mm u sekundarno drobljenje, do najsitnijih frakcija u korekciono drobljenje, dodavanje najsitnijih frakcija Vrste drobilica u čeljusne –za primarno i sekundarno drobljenje u konusne – za primarno i sekundarno drobljenje u mlinovi – za korekciono drobljenje

Čeljusne drobilice n n n Sastoje se od “čeljusti” između koji se kamen drobi Jedna čeljust je pokretna a druga nepokretna Koriste se za primarno i sekundarno drobljenje Drobe gnječenjem, osim udarnih čeljsnih drobilica koje drobe udarom Podjela u obične – pokretna čeljust opisuje putanju u obliku elipse t stepen usitnjavanja od 1: 3 do 1: 4 t učinak 0, 75 – 1 m 3/t konstrukcije u sa klatnom – pokretna čeljust se njiše kao klatno t stepen usitnjavanja od 1: 5 do 1: 7 t učinak 1, 5 – 2, 2 m 3/t konstrukcije u udarne – drobljenje udaranjem t stepen usitnjavanja os 1: 5 do 1: 10 t učinak 1, 7 – 2, 7 m 3/t konstrukcije

Čeljusne drobilice- obične stepen usitnjavanja od 1: 3 do 1: 4 učinak 0, 75 – 1 m 3/t konstrukcije

Čeljusne drobilice- obične http: //www. yifancrusher. com/Jaw-Crusher. html http: //www. break-day. com/ver 3. 0/product/european_type_jaw_crusher. htm

Čeljusne drobilice- sa klatnom stepen usitnjavanja od 1: 5 do 1: 7 učinak 1, 5 – 2, 2 m 3/t konstrukcije https: //www. conquip. us/CRUSHERS. html DOUBLE-TOGGLE JAW CRUSHER A: Swing jaw B: Stationary jaw C: Pivot point D: Double set of toggles E: Offset eccentric shaft

Čeljusne drobilice- sa klatnom stepen usitnjavanja od 1: 5 do 1: 7 učinak 1, 5 – 2, 2 m 3/t konstrukcije http: //www. krupp. com. au/Products/ps-mp. htm

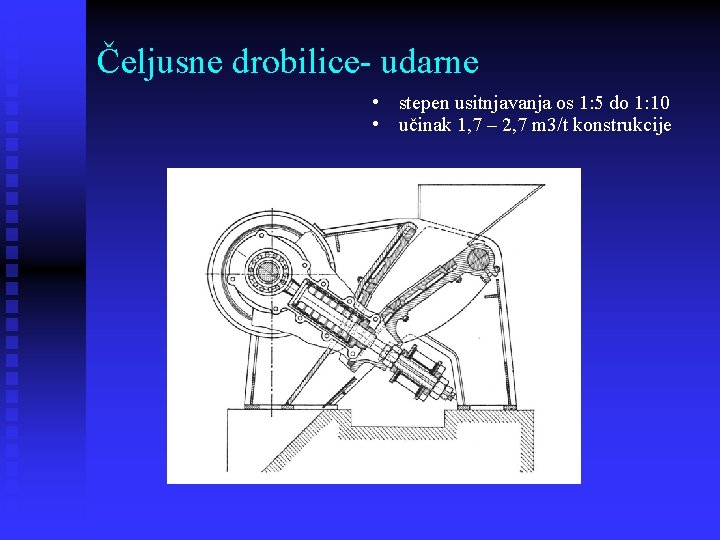

Čeljusne drobilice- udarne • stepen usitnjavanja os 1: 5 do 1: 10 • učinak 1, 7 – 2, 7 m 3/t konstrukcije

Konusne drobilice n n n n Sastoje se od dve kupe, tj. konusa, između kojih se drobi kamen Unutrašnja kupa je pokretna i okreće se ekscentrično Kamen upada između konusa kada je razmak veći, a drobi se kada je razmak manji Drobe pritiskom Koriste se za primarno i sekundarno drobljenje Stepen usitnjavanja od 1: 12 do 1: 20 kod onih namijenjenih za primarno drobljenje, odnosno od 1: 6 do 1: 10 kod onih namijenjenih za sekundarno drobljenje Učinak od 1, 5 do 3 m 3/t konstrukcije, odnosno 1 do 2, 3 m 3/t konstrukcije

Konusne drobilice Stepen usitnjavanja od 1: 12 do 1: 20 kod onih namijenjenih za primarno drobljenje, odnosno od 1: 6 do 1: 10 kod onih namijenjenih za sekundarno drobljenje

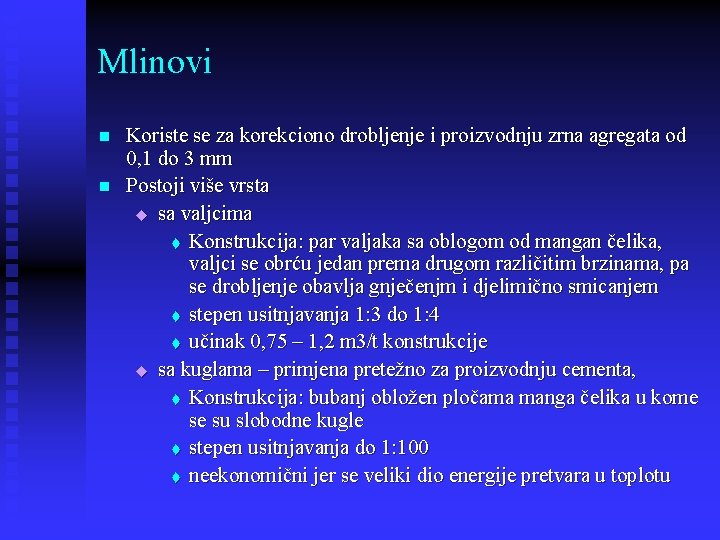

Mlinovi n n Koriste se za korekciono drobljenje i proizvodnju zrna agregata od 0, 1 do 3 mm Postoji više vrsta u sa valjcima t Konstrukcija: par valjaka sa oblogom od mangan čelika, valjci se obrću jedan prema drugom različitim brzinama, pa se drobljenje obavlja gnječenjm i djelimično smicanjem t stepen usitnjavanja 1: 3 do 1: 4 t učinak 0, 75 – 1, 2 m 3/t konstrukcije u sa kuglama – primjena pretežno za proizvodnju cementa, t Konstrukcija: bubanj obložen pločama manga čelika u kome se su slobodne kugle t stepen usitnjavanja do 1: 100 t neekonomični jer se veliki dio energije pretvara u toplotu

Mlinovi n Postoji više vrsta u sa valjcima u sa kuglama u sa šipkama – na gradilištima koja imaju veće potrebe za finim pijeskom t Konstrukcija: bubanj obložen pločama manga čelika u kome se usitnjavanje frakcija vrši šipkama od mangan čelika u čekićari t Konstrukcija: kućica obložena čelikom kroz koju prolazi osovina sa čekićima, kamen se lomi brzim udarima čekića i udarcima o oblogu t stepen usitnjavanja do 1: 30 t učinak 2, 5 – 4 m 3/t konstrukcije u centrifugalni čekićari t Konstrukcija: kućica obložena čelikom kroz koju prolazi vertikalna osovina sa čekićima, obješena o gumene amortizere t pogodna za sekundarno i tercijarno drobljenje materijala sa velikim učešćem silicijuma

MLINOVI- sa valjcima, kuglama i šipkama sa valjcima sa kuglama • stepen usitnjavanja do 1: 100 • neekonomični jer se veliki dio energije pretvara u toplotu • stepen usitnjavanja 1: 3 do 1: 4 • učinak 0, 75 – 1, 2 m 3/t konstrukcije

Mlinovi čekićari • stepen usitnjavanja do 1: 30 • učinak 2, 5 – 4 m 3/t konstrukcije n n kućište sa čeličnom oblogom osovina sa zamajcem sa čekićima (slobodni, koji prilikom okretanja zauzimaju radijalni položaj ili čvrsto povezani)

Mlinovi- centrifugalni čekićari

linkovi za razne animacije za rad drobilica i mlinova n n n http: //www. youtube. com/watch? v=n. Siec 3350 OI http: //www. youtube. com/watch? v=cs. Kh. Sub 9 a 9 M http: //www. youtube. com/watch? v=4 e. Dxh. BSRDw. E http: //www. youtube. com/watch? v=c 0 UV 0 Ar. YMAg http: //www. youtube. com/watch? v=H 3 pb. K 9 Z 7 B-g http: //www. youtube. com/watch? v=q. Rze 2 TBJsak http: //www. youtube. com/watch? NR=1&feature=endscreen&v=DIw. R 7 BZAnpg http: //www. youtube. com/watch? v=9 uk. Kkj 4 Xfng http: //www. youtube. com/watch? v=c. Wf. PS 5 YOx 9 s http: //www. youtube. com/watch? v=1 En-md. Ijork http: //www. youtube. com/watch? NR=1&v=n. Siec 3350 OI&feature=end screen http: //www. youtube. com/watch? v=-7 HPHMC 9 TB 0

Sita n n n Postoje više vrsta sita u rotaciono t konstrukcija: doboš (nagnut oko 10%) sastavljen od sita različitih otvora koji se obrće od 12 do 20 o/min t specifični učinak 0, 3 do 2 m 3/m 2 površine sita u vibraciono t konstrukcija: pravougani ram u nagibu sa 1 – 3 reda sita koja vibriraju pomoću skecentričnih ploča t specifični učinak zavisi od veličine frakcija i iznosi od 2 do 18 t/m 2 površine sita u rezonantna t konstrukcija: horizontalno postavljena sita na masivnoj konstrukciji Koriste se za standardne frakcije Postoje i hidraulički separatori, za veoma male frakcije (0, 1 do 3 mm)

ROTACIONA SITA http: //www. crifi. it/prodotti/scheda. Prodotto_5_eng. php? l. Num_id. Prodotto=5

VIBRACIONA SITA

Hidraulični separatori n n n za odvajanje finih frakcija od 0. 1 do 3 mm principr rada – taloženje finih čestica pri strujanju vode brzinom koja je manja od one potrebne za nošenje finih čestica vrste: u za odvajanje više frakcija odjednom t sa vertikalnim komorama t sa horizontalnim komorama u za odvajanje jedne frakcije t konusni-hidrocikloni- sa automatskim pražnjenjem nataloženog materijala sa dna konusa

Uređaji za pranje agregata n n n Za agregat koji je uprljan muljem ili kamenim brašnom, potrebno je obaviti i pranje, posebno za: u agregate sa sadržajem ilovače u za agregate morenskog porijekla princip pranja: u pranje prilikom prosijavanja (za manje zaprljane materijale) – voda pod pritiskom pere agregat (voda se uvodi u rotaciona sita ili posipa iznad vibracionih sita) u kod pranja nakon separisanja vrste mašina za pranje agregata: u sa dobošem – lopatice po zidu doboša koje guraju materijal prema izlazu i voda koja ga pod pritiskom pere u sa koritom –spirala i sistem vijenaca sa koficama tako da se na kraju pranja dobija ocijeđen materijal od vode spreman za deponovanje

Uređaji za pranje agregata sa koritom i koficama sa dobošem http: //www. crifi. it/prodotti/scheda. Prodotto_13_eng. php? l. Num_id. Prodotto=13

Uređaji za pranje agregata

Uređaji za hranjenje n namjena: ravnomjerno snabdijevanje mašina u procesu drobljenja i prosijavanja, kako bi se izbjegla zagušenja i preopterećenja mašina i miješanje frakcija sve primarne drobilice , osim konusnih, zahtijevaju dodavače vrste: u transporteri sa čeličnim pločama- za najkrupniji materijal za primarnu obradu u uređaji sa ekscentrom – za sitniji materijal u vibrodavači – za sitniji materijal transporteri sa čeličnim pločama- vibrodavači
