MAŠINE ZA PROIZVODNJU I PRERADU GRAĐEVINSKIH MATERIJALA mašine za izradu i obradu betona Osnovna literatura: 1. B. Trbojević, Ž. Praščević: Građevinske mašine; Građevinska knjiga, Beograd, 1991 (korišćeno je izdanje 1991. godine, a mogu se koristiti i druga izdanja) str. 232 -251

Tehnološki proces izvođenja betonskih radova n proizvodnja betonske mješavine n doprema betonske mješavine prihvat betonske mješavine ugradnja betonske mješavine (reciklaža svježe betonske mješavine) n n n

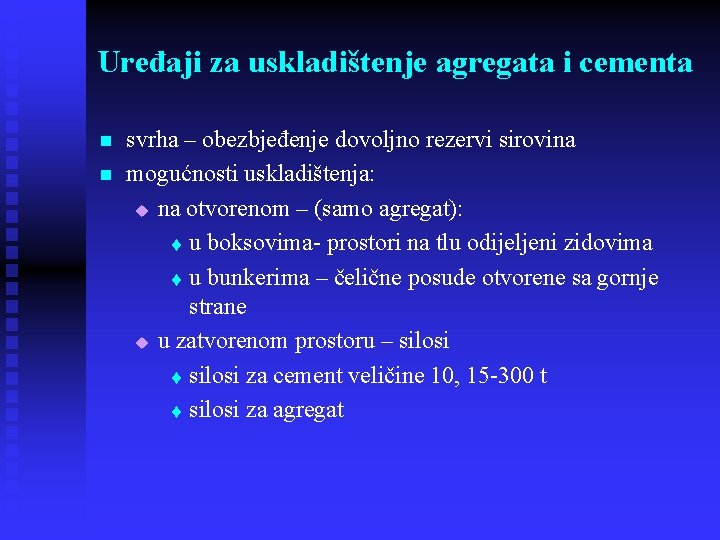

Uređaji za uskladištenje agregata i cementa n n svrha – obezbjeđenje dovoljno rezervi sirovina mogućnosti uskladištenja: u na otvorenom – (samo agregat): t u boksovima- prostori na tlu odijeljeni zidovima t u bunkerima – čelične posude otvorene sa gornje strane u u zatvorenom prostoru – silosi t silosi za cement veličine 10, 15 -300 t t silosi za agregat

Uređaji za doziranje n n svrha – obezbjeđenje odgovarajuće količine sirovina za proizvodnju betona (po recepturi) vrste: u zapreminski dozatori-izbjegavati u težinski dozatori –obavezni naročito za važnije radove i postizanje boljeg kvaliteta t pokretni ili nepokretni t mjerenje frakcija pojedinačno u posebnom sudu ili mjerenje u istom sudu jedna za drugom u dozatori sa pužem i trakom – za doziranje sitnijh frakcija i cementa t zapreminski – količina se određuje vremenom obrtanja puža t težinski izbor dozatora i načina doziranja zavisi i od načina skladištenja materijala (da li je u silosima ili boksovima) doziranje cementa obično se vrši posebnom vagom u koju se ubacuje iz silosa arhimedovim pužem

Mješalice za beton n n Mješalica se sastoji od bubnja koji se okreće , a čije su veličine uglavnom normirane 75, 150, 250, 500 l do 2500 l Podjela: u prema pokretljivosti t stacionarne (stabline) t pokretne u prema položaju osovine t sa horizontalnom osovinom, odnosno horizontalnim bubnjem (sa slobodnim ii prinudnim miješanjem) t sa vertikalnim bubnjem t preturne miješalice u prema režimu rada: t sa cikličnim dejstvom t sa neprekidnim dejstvom (rijetke) u prema načinu rada: t sa slobodnim -smješa se miješa na osnovu sopstvene težine – obrtanjem bubnja u kojem u lopatice t sa prinudnim miješanjem -smješa se miješa uz pomoć sistema lopatica, koje se samostalno kreću unutar bubnja t sa intezivnim miješanjem

Mješalice za proizvodnju betona sa horizontalnom osovinom odnosno bubnjem n n sa slobodnim miješanjem u bubanj sa lopaticama se okreće oko horizontalne osovine u utovar materijala sa jedne strane, a istovar sa druge strane bubnja u istovar: t ubacivanjem lijevka – ako se bubanj okreće stalno u istom smjeru t obrtanjem bubnja u suprotnom smjeru sa prinudnim miješanjem u bubanj nepokretan , a lopatice smješten na dvije osovine pokretne– koritaste mješalice

Mješalica s horizontalnom osovinom (sa slobodnim miješanjem) LIJEVAK ZA PUNJENJE LIJEVAK ZA PRAŽNJENJE Brzina okretanja: 18 - 24 okretaja u minuti

Mješalica s horizontalnom osovinom (sa slobodnim miješanjem)

Koritasta mješalica (sa horizontalnom osovinom- prinudno miješanje betona) n koriste se za miješanje svih vrsta betona, ali i za krupnozrnaste betone veličine zrna agragata do 64 mm OSOVINE S LOPATICAMA KOJE SE OKREĆU SUPROTNO UNUTAR KORITA POGONSKI SKLOP

Mješalice za proizvodnju betona preturne n n n najbolje kao mješalice za fabrike betona odlična primjena za krupnozrni beton (krupnoća agregata 150 do 250 mm) slobodno miješanje obrtanjem bubnja sa lopaticama po unutrašnjoj površini samo jedan otvor na bubnju koji služi za utovar (punjenje) i istovar (pražnjenje) mješalice punjenje i miješanje je s otvorom bubnja naviše pražnjenje je iskretanjem- obrtanjem otvora naniže oko osovine upravne u odnosu na osu bubnja

Miješalica sa preturnim bubnjem Brzina okretanja: 10 - 18 okretaja u minuti Obujam: 75 - 250 l POGONSKI SKLOP TOČAK ZA RUČNO PREVRTANJE BUBNJA PREVRTNI BUBANJ S JEDNIM OTVOROM

Mješalica sa preturnim bubnjem

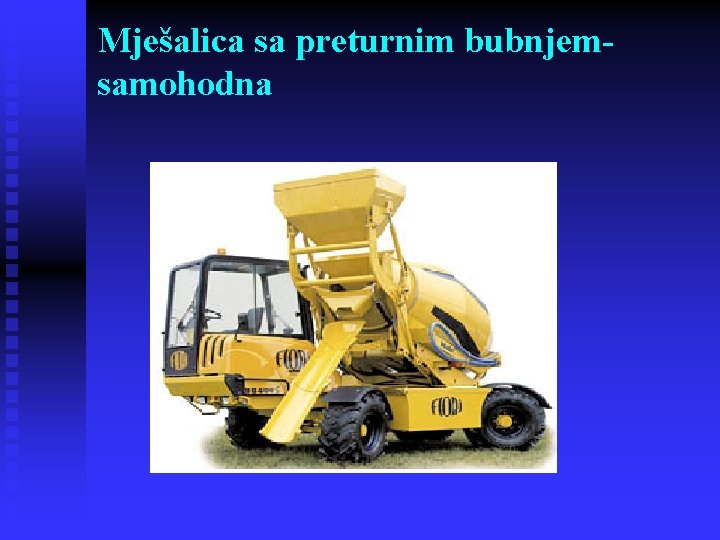

Mješalica sa preturnim bubnjemsamohodna

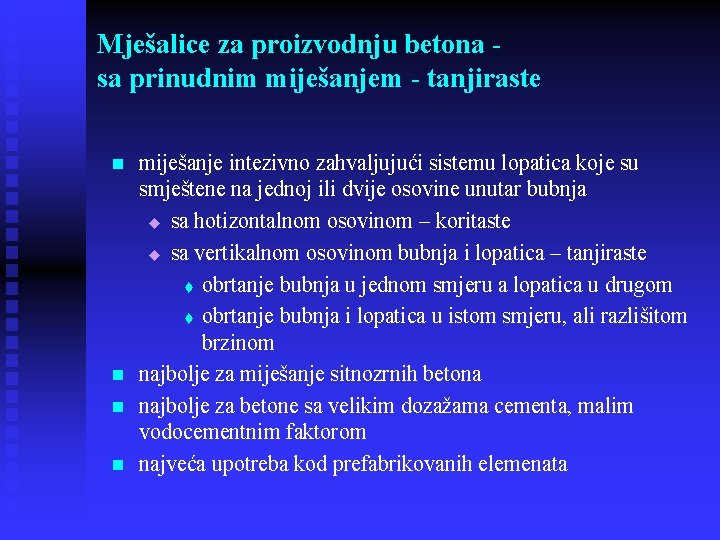

Mješalice za proizvodnju betona sa prinudnim miješanjem - tanjiraste n n miješanje intezivno zahvaljujući sistemu lopatica koje su smještene na jednoj ili dvije osovine unutar bubnja u sa hotizontalnom osovinom – koritaste u sa vertikalnom osovinom bubnja i lopatica – tanjiraste t obrtanje bubnja u jednom smjeru a lopatica u drugom t obrtanje bubnja i lopatica u istom smjeru, ali razlišitom brzinom najbolje za miješanje sitnozrnih betona najbolje za betone sa velikim dozažama cementa, malim vodocementnim faktorom najveća upotreba kod prefabrikovanih elemenata

Prinudno miješanje -tanjirasta mješalica POGONSKI SKLOP ROTIRAJUĆE LOPATICE

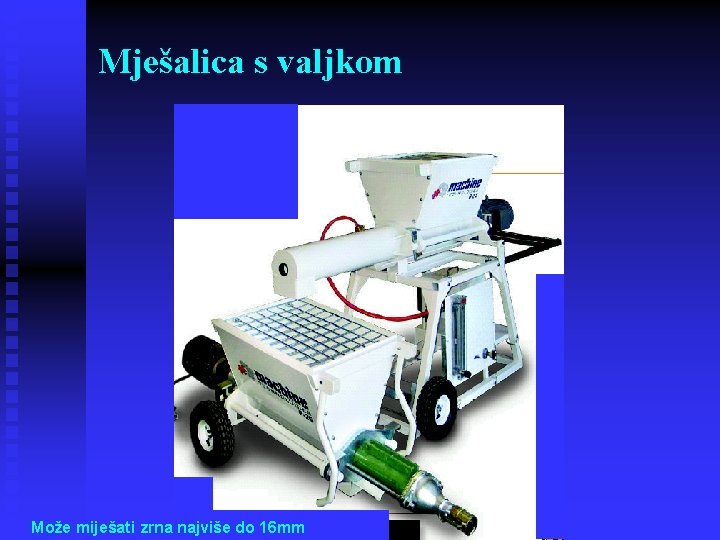

Mješalica s valjkom Može miješati zrna najviše do 16 mm

Mješalica s vertikalnim bubnjem Za mješavine visokog vodocementnog faktora. Ove mješalice najčešće su sastavni dio mašina za injektiranje ili torkretiranje

Praktični učinak mješalice za beton n n n Radni organ je bubanj mešalice zapremine i predstavlja sadržaj dozirane mase u rastresitom stanju (q u m 3, ili Q u litrima) Vrijeme ciklusa se kreće od 75 do 270 sekundi Često se Ut ne računa, nego se mjeri ili usvaja na osnovu preporuke proizvođača kr=0. 8 za prirodne mješavine kr=0. 75 za agregate od rječnog materijala kr=0. 70 za drobljene agregate

Vrijeme ciklusa n Potrebno je odvojeno posmatrati djelove ciklusa u Tc = t u + t m + t i u tu - vrijeme utovara – t 10 30 sekundi za utovar iz koša t 15 -30 sekundi za utovar uz pomoć korpe mješalice u tm - vrijeme mešanja - 60 150 sekundi u ti - vrijeme istovara - 15 30 sekundi

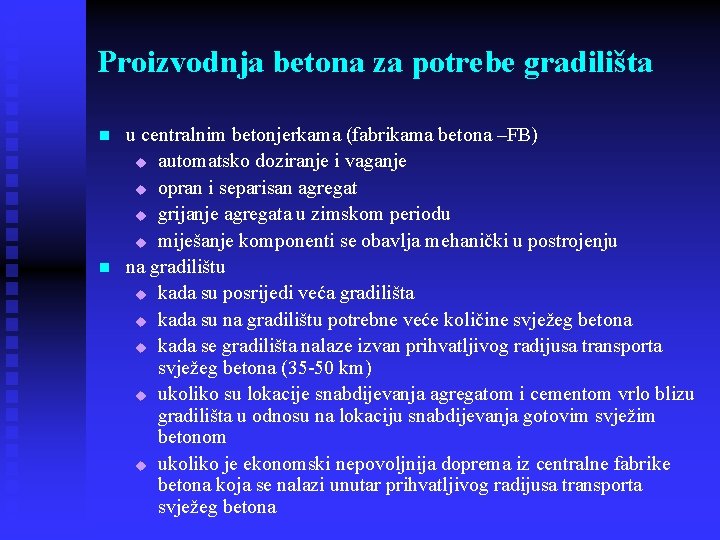

Proizvodnja betona za potrebe gradilišta n n u centralnim betonjerkama (fabrikama betona –FB) u automatsko doziranje i vaganje u opran i separisan agregat u grijanje agregata u zimskom periodu u miješanje komponenti se obavlja mehanički u postrojenju na gradilištu u kada su posrijedi veća gradilišta u kada su na gradilištu potrebne veće količine svježeg betona u kada se gradilišta nalaze izvan prihvatljivog radijusa transporta svježeg betona (35 -50 km) u ukoliko su lokacije snabdijevanja agregatom i cementom vrlo blizu gradilišta u odnosu na lokaciju snabdijevanja gotovim svježim betonom u ukoliko je ekonomski nepovoljnija doprema iz centralne fabrike betona koja se nalazi unutar prihvatljivog radijusa transporta svježeg betona

Fabrike betona n n Mašina sa cikličnim dejstvom namijenjena za proizvodnju betona u dužem vremenskom periodu u količinama većim od 25 -30 m 3 Sastoji se od jedne ili više mješalica za beton, boksova ili silosa za agregat, silosa za cement, uređaja za doziranje komponenti i uređaja za utovar svježeg betona u transportno sredstvo Beton za velike objekte se uvek spravlja u fabrikama betona Može imati i druge uređaje u rezervoare za aditive u uređaje za doziranje aditiva u uređaje za grijanje i/ili hlađenje agregata ili vode

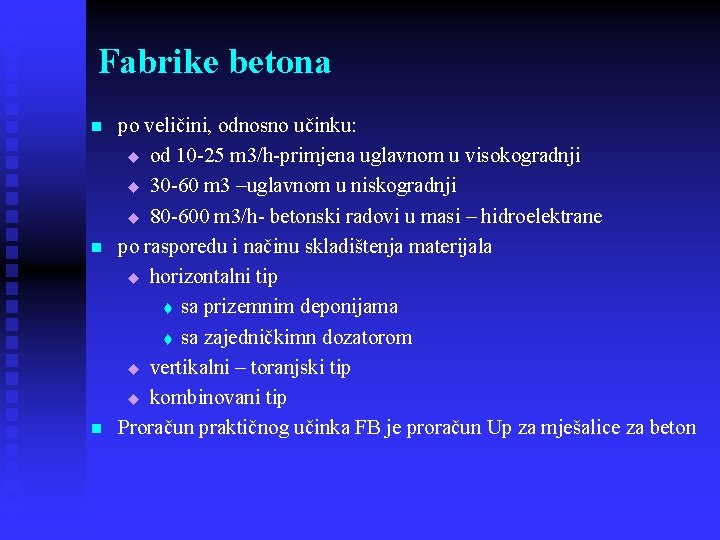

Fabrike betona n n n po veličini, odnosno učinku: u od 10 -25 m 3/h-primjena uglavnom u visokogradnji u 30 -60 m 3 –uglavnom u niskogradnji u 80 -600 m 3/h- betonski radovi u masi – hidroelektrane po rasporedu i načinu skladištenja materijala u horizontalni tip t sa prizemnim deponijama t sa zajedničkimn dozatorom u vertikalni – toranjski tip u kombinovani tip Proračun praktičnog učinka FB je proračun Up za mješalice za beton

Prizemna fabrika betona SILOS ZA CEMENT RADIJALNI BAGER SA SKREPERSKOM KAŠIKOM DOZATORI I VAGA AGREGATA Učinak: 8 – 50 m 3/h ZVJEZDASTA DEPONIJA ZA FRAKCIJE AGREGATA

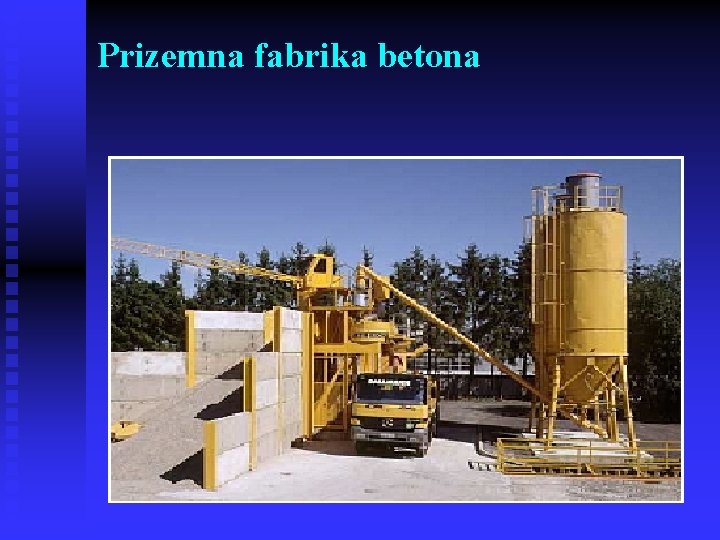

Prizemna fabrika betona

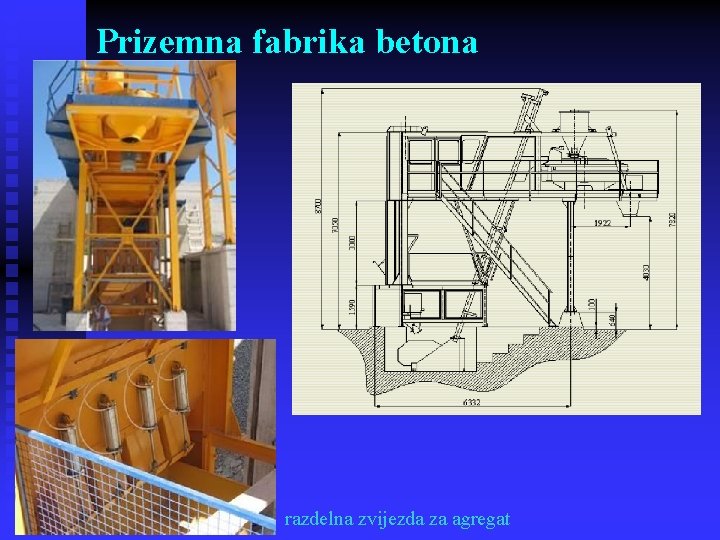

Prizemna fabrika betona razdelna zvijezda za agregat

Toranjska fabrika betona ELEVATOR ZA AGREGAT SILOS ZA CEMENT SILOS ZA AGREGAT SKLOPOVI ZA DOZIRANJE Učinak: do 300 m 3/h MIJEŠANJE BETONA I UPRAVLJAČKI PULT

Kombinovana fabrika betona SILOS ZA CEMENT MIJEŠANJE BETONA I UPRAVLJAČKI PULT BUNKERI ZA AGREGAT SKLOPOVI ZA DOZIRANJE

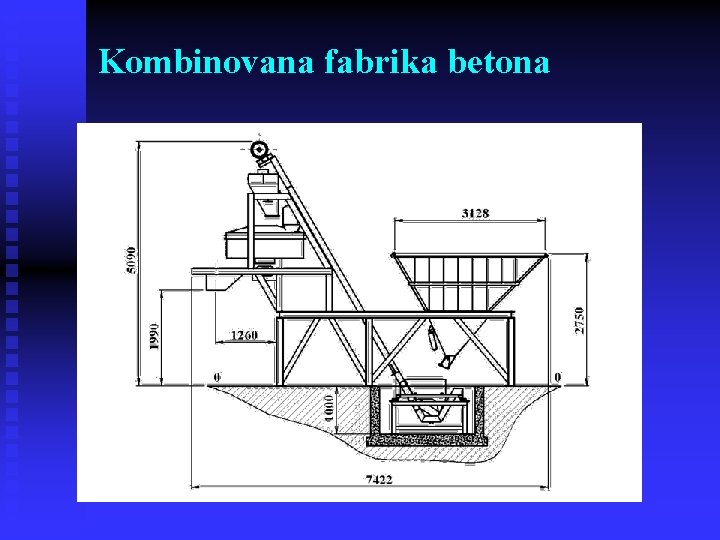

Kombinovana fabrika betona

Kombinovana fabrika betona

Fabrika betona sa kontinualnim dejstvom SILOSI ZA CEMENT MJEŠALICA S ROTIRAJUĆIM BUBNJEM DOZATORI ZA CEMENT TRANSPORTER ZA AGREGAT TRANSPORTNA TRAKA ZA PREBACIVANJE BETONSKE MJEŠAVINE U SILOS

Primjeri fabrika betona

Primjeri fabrika betona

Primjeri fabrika betona

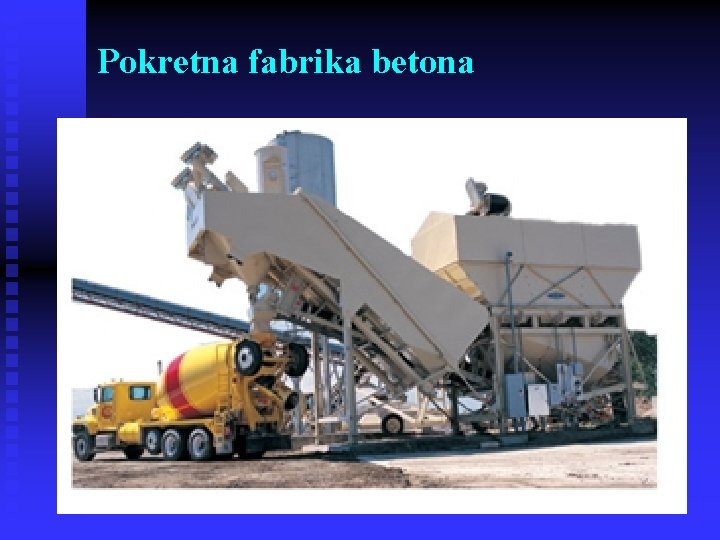

Pokretna fabrika betona

Pokretna fabrika betona

Transport i prihvat svježeg betona n n kontinuirani transport – pumpama za beton ili gumenom trakom u Transport s ujednačenom brzinom tečenja betona. u Prikladan je je za ugradnju masovnih količina svježeg betona pomoću gumenih transportera (beton niže konzistencije) i za pumpani beton. u Ako je brzina gumene trake veća od 1 m/s, tada nije moguće izvesti direktno istresanje betona u predviđenu konstrukciju, već se to treba obavljati pomoću dodatnog uređaja u obliku lijevka, kako ne bi došlo do segregacije agregata ciklički transport – vozilo (automikser, damper, japaner) + toranjska dizalica u Povremeni prevoz svježeg betona pomoću odgovarajućih prevoznih sredstava, a organizuje se po određenom redoslijedu kada se beton preuzima s fabrike betona.

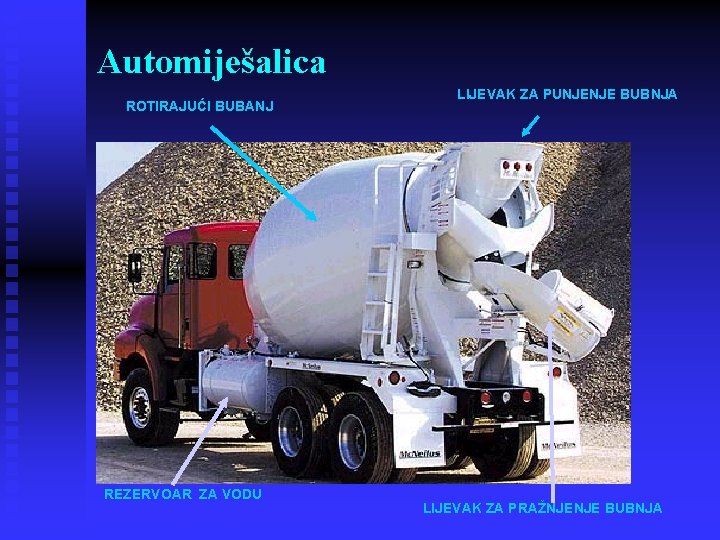

Automiješalica ROTIRAJUĆI BUBANJ REZERVOAR ZA VODU LIJEVAK ZA PUNJENJE BUBNJA LIJEVAK ZA PRAŽNJENJE BUBNJA

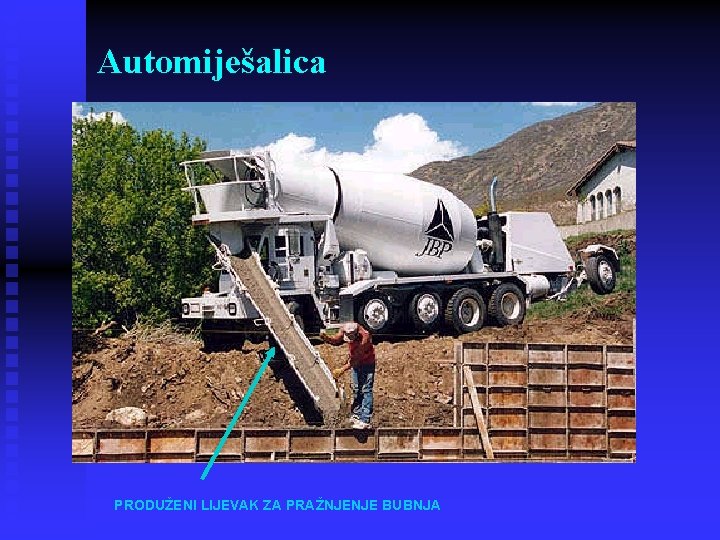

Automiješalica PRODUŽENI LIJEVAK ZA PRAŽNJENJE BUBNJA

Kombiniovano vozilo miješalica i pumpa za beton Učinak pumpe za beton je 45 m 3/h. Grana koja nosi crijevo za beton je duga 21 metar

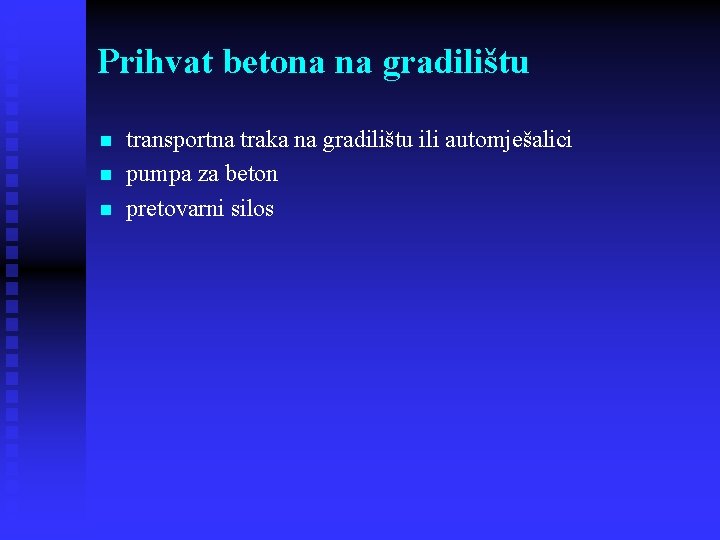

Prihvat betona na gradilištu n n n transportna traka na gradilištu ili automješalici pumpa za beton pretovarni silos

Pretovarni silos

Prenos betona toranjskom dizalicom PRENOS BETONA SUDOVIMA (KIBLAMA) I JAPANERIMA

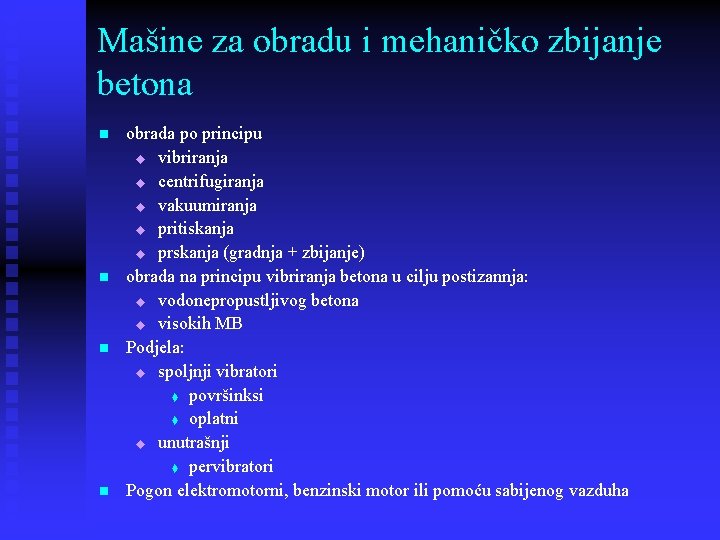

Mašine za obradu i mehaničko zbijanje betona n n obrada po principu u vibriranja u centrifugiranja u vakuumiranja u pritiskanja u prskanja (gradnja + zbijanje) obrada na principu vibriranja betona u cilju postizannja: u vodonepropustljivog betona u visokih MB Podjela: u spoljnji vibratori t površinksi t oplatni u unutrašnji t pervibratori Pogon elektromotorni, benzinski motor ili pomoću sabijenog vazduha

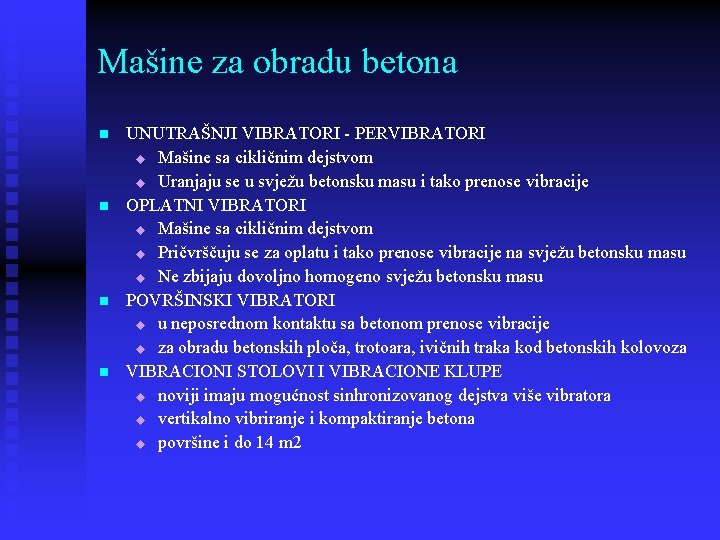

Mašine za obradu betona n n UNUTRAŠNJI VIBRATORI - PERVIBRATORI u Mašine sa cikličnim dejstvom u Uranjaju se u svježu betonsku masu i tako prenose vibracije OPLATNI VIBRATORI u Mašine sa cikličnim dejstvom u Pričvrščuju se za oplatu i tako prenose vibracije na svježu betonsku masu u Ne zbijaju dovoljno homogeno svježu betonsku masu POVRŠINSKI VIBRATORI u u neposrednom kontaktu sa betonom prenose vibracije u za obradu betonskih ploča, trotoara, ivičnih traka kod betonskih kolovoza VIBRACIONI STOLOVI I VIBRACIONE KLUPE u noviji imaju mogućnost sinhronizovanog dejstva više vibratora u vertikalno vibriranje i kompaktiranje betona u površine i do 14 m 2

Perivibratori n n n n Mašina sa cikličnim dejstvom Sastoje se od “igle” koja uranja u svež beton, vibrira i time zbija beton Obično najefikasniji način za zbijanje betona Obično se spušta ručno u svježu betonsku masu Veći broj igala se može povezati radi postizanja većih učinaka Takve pakete poslužuje kran ili mali dozer Pogon može biti električan, benzinski, dizel ili putem komprimovanog vazduha Vibracije se u iglu unose ili preko motora koji se u samoj igli (kod električnog pogona) ili kroz fleksibilno crevo (u ostalim slučajevima)

Pervibratori PERVIBRATORSKA IGLA KORISTI SPOLJNJI ELEKTRIČNI ILI PNEUMATSKI POGON ZA POKRETANJE EKSCENTRIČNE MASE KOJA PROIZVODI VIBRACIJE, A SMJEŠTENA JE U IGLI PERVIBRATORA.

Oplatni vibrator

Površinski vibratori n Vibro grede (vibro letve)

Vibracioni stolovi i klupe n za vibriranje betonskih elemenata u kalupima , od ivičnjaka i ploča za popločavanje do većih elemenata.

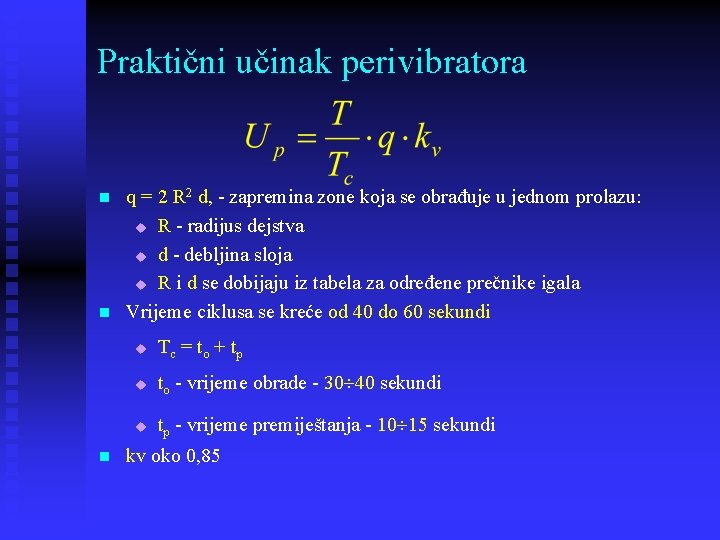

Praktični učinak perivibratora n n n q = 2 R 2 d, - zapremina zone koja se obrađuje u jednom prolazu: u R - radijus dejstva u d - debljina sloja u R i d se dobijaju iz tabela za određene prečnike igala Vrijeme ciklusa se kreće od 40 do 60 sekundi u Tc = t o + t p u to - vrijeme obrade - 30 40 sekundi u tp - vrijeme premiještanja - 10 15 sekundi kv oko 0, 85

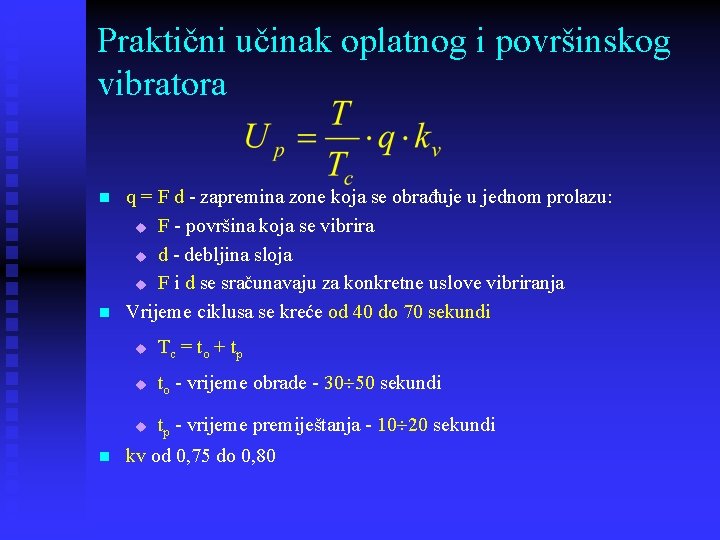

Praktični učinak oplatnog i površinskog vibratora n n n q = F d - zapremina zone koja se obrađuje u jednom prolazu: u F - površina koja se vibrira u d - debljina sloja u F i d se sračunavaju za konkretne uslove vibriranja Vrijeme ciklusa se kreće od 40 do 70 sekundi u Tc = t o + t p u to - vrijeme obrade - 30 50 sekundi u tp - vrijeme premiještanja - 10 20 sekundi kv od 0, 75 do 0, 80

Mašina za reciklažu svježeg betona Dovod vode za ispiranje automješalice Ulaz svježeg betona iz automješalice Bubanj za reciklažu Ulaz vode Cementni mulj Reciklirani agregat

Armirački pogoni n n Pogoni za obradu armature Niz mašina koje obavljaju potrebne poslove u prijem i uskladištenje sirove armature u siječenje i krojenje armature u savijanje armature u povezivanje armature u deponovanje i isporuka gotove armature

Armirački pogoni n n Ciljevi: u poptunija mehanizovanost svih operacija na preradi u kontinualna proizvodnja u savremen unutrašnji transport Moguće je povezivanje i sprezanje pojedinih mašina kao i automatski transport Moderni pogoni mogu da rade potpuno automatski - na jednom kraju se stavljaju svežnjevi ili koturovi, a na drugom izlaze gotovi sklopovi po unapred unijetoj šemi Obavezno usklađivanje mašina prema učincima

Mašine za preradu armature n n Tehnološki proces obuhvata: u prijem i uskladištenje betonskog čelika – po profilina , na oko 0, 5 m iznad poda u linije za siječenje i krojenje armature u linije za savijanje u deponovanje gotove armature Mašine koje pokrivaju ovaj proces: u ZA SIJEČENJE ARMATURE u ZA SAVIJANJE ARMATURE u MEHANIZACIJA UNUTRAŠNJEG TRANSPORTA

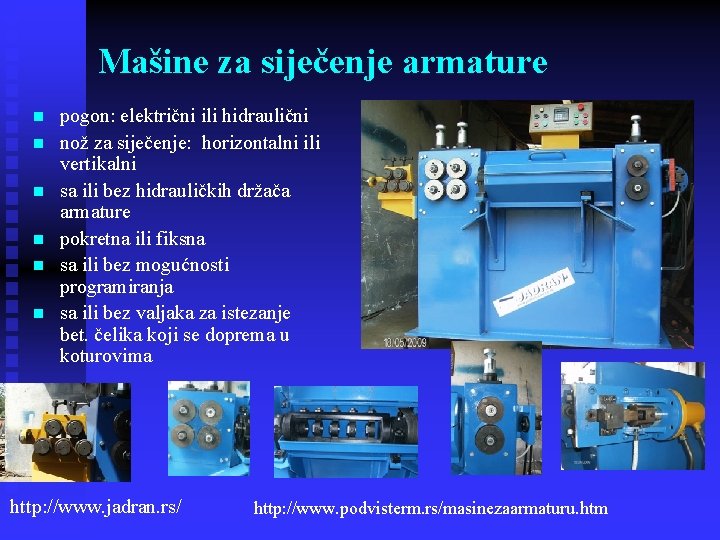

Mašine za siječenje armature n n n pogon: električni ili hidraulični nož za siječenje: horizontalni ili vertikalni sa ili bez hidrauličkih držača armature pokretna ili fiksna sa ili bez mogućnosti programiranja sa ili bez valjaka za istezanje bet. čelika koji se doprema u koturovima http: //www. jadran. rs/ http: //www. podvisterm. rs/masinezaarmaturu. htm

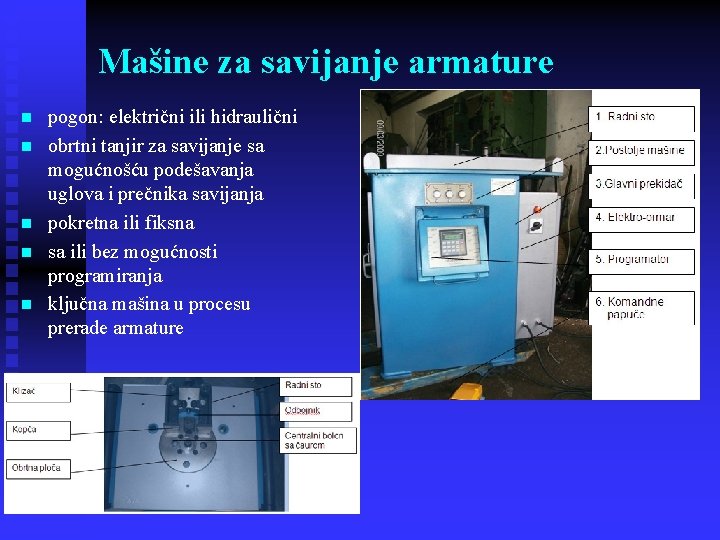

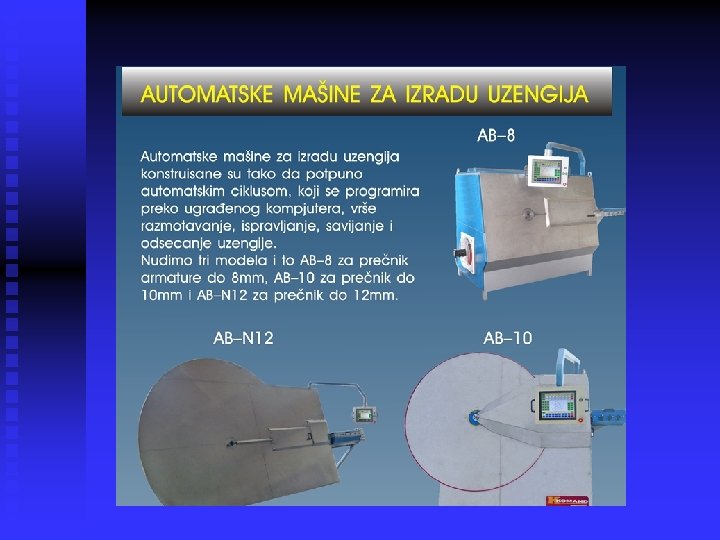

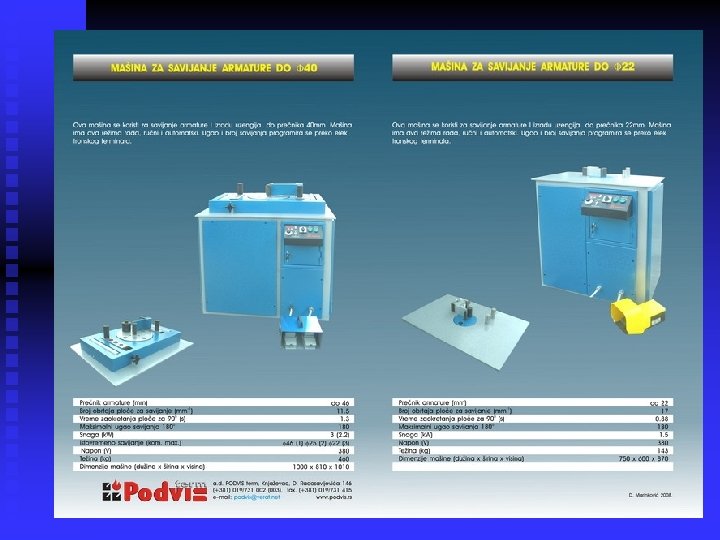

Mašine za savijanje armature n n n pogon: električni ili hidraulični obrtni tanjir za savijanje sa mogućnošću podešavanja uglova i prečnika savijanja pokretna ili fiksna sa ili bez mogućnosti programiranja ključna mašina u procesu prerade armature

Mehanizacija unutrašnjeg transporta mosni kranovi staze sa mehanizovanim ili nemehanizovanim valjcima gumeni transporteri
