Magyar Hidrológiai Társaság 2015. október 27. . Magas hőmérsékletű elfolyó termálvizek hasznosítása magas fűtési vízhőmérsékleten Bemutató (Power. Point) előadó: Fodor Zoltán www. geowatt. hu 1
Az uszoda hőellátás hőnyerési lehetőségei
Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával Elfolyó termál hulladékhő hasznosítás. -Amennyiben 100 C , vagy magasabb hőfokszintű elfolyó víz áll rendelkezésre, akkor elsődlegesen ennek hasznosításában kell gondolkodni! 1. 1. 1. A hőfokszint beállításának technikai megoldása. Vaporline GBI 66 -HW 25/500 C elpárologtatási telj. : 99, 0 k. W , COP=5, 8*9= 5, 2; m 2= 3, 4 l/s
Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával 1. 1. 3. A rendszerkialakítás az SPF optimalizálás függvényében. Az uszodáknál előforduló fűtési igények: Uszoda víz fűtés 26 -320 C (35 -400 C fűtővíz hőm. ) Uszoda tér fűtés 30 -500 C Nagymennyiségű HMV 500 C Az SPF érték optimalizálása miatt az adott hőfokszinteket külön célszerű kezelni! - Az adott igényekre külön hőszivattyút kell választani.
Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával Megvalósult projekt ■ Mintapéldaként a nagykőrösi strandfürdő bővítésének hőszivattyús rendszerű épületgépészetét mutatjuk be. ■ Ez a kivitelezés alatt álló beruházás egy újonnan épített 25 méteres úszómedence építésével, egy fedett, egész idényben üzemelő tanuszoda és meleg vizes termálfürdős medence építésével és egyéb gyógyászati tevékenység céljára kialakított helyiségekkel valósul meg. ■ A hőtermelő berendezéseket illetve a hőszivattyúk elpárologtató felőli és kondenzátor felőli oldalát, valamint a medencetér párátlanításának energiatakarékos megoldását szeretném a jelenlegi állapotában ismertetni. 5
Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával A nagykőrösi strandfürdő bővítés gépészetének elvi kapcsolási rajza 6
Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával Nagykőrösi termálvizes fürdő bővítése Üzembe helyezés előtt készült felvételek A 25 m-es úszó- és tanmedence 7

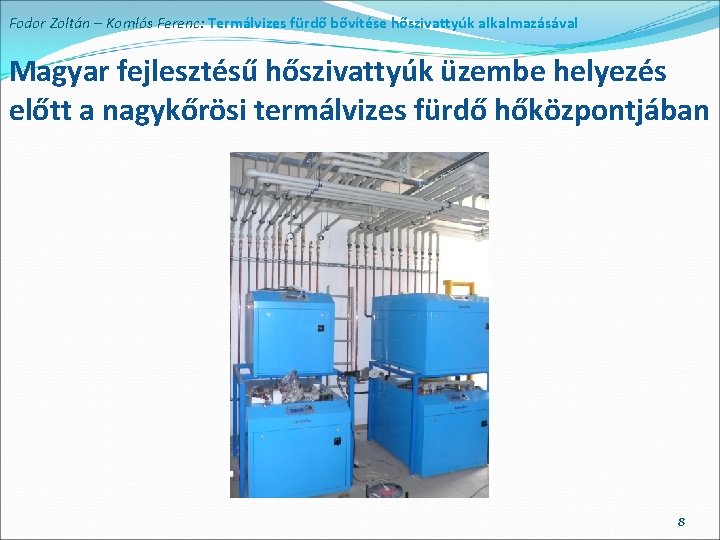

Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával Magyar fejlesztésű hőszivattyúk üzembe helyezés előtt a nagykőrösi termálvizes fürdő hőközpontjában 8

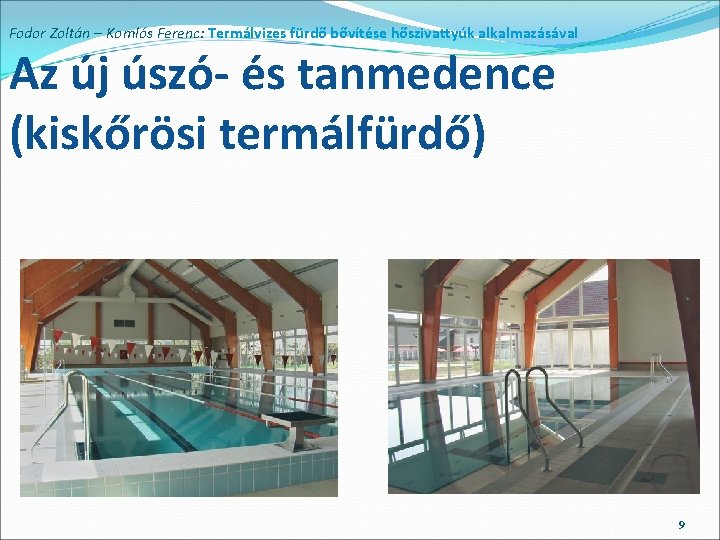

Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával Az új úszó- és tanmedence (kiskőrösi termálfürdő) 9
Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával A kiskőrösi termálfürdő új hőszivattyús hőközpontja és új épületrészei Fotó: Geowatt Kft. és Kőrösvíz Kft. 10

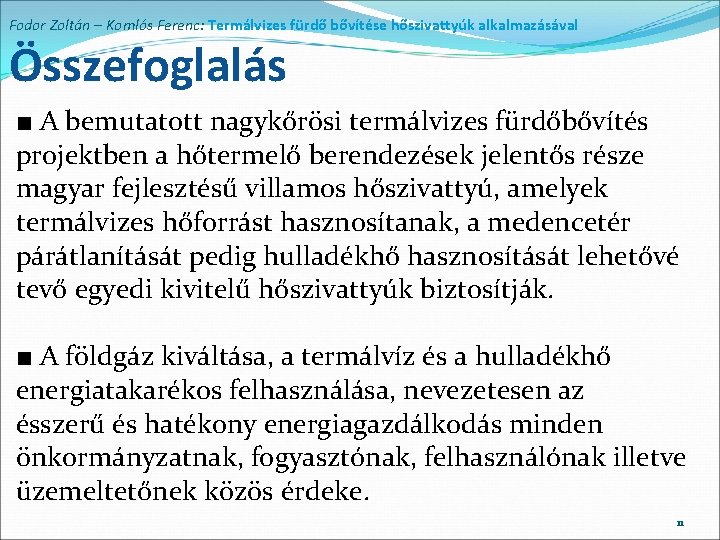

Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával Összefoglalás ■ A bemutatott nagykőrösi termálvizes fürdőbővítés projektben a hőtermelő berendezések jelentős része magyar fejlesztésű villamos hőszivattyú, amelyek termálvizes hőforrást hasznosítanak, a medencetér párátlanítását pedig hulladékhő hasznosítását lehetővé tevő egyedi kivitelű hőszivattyúk biztosítják. ■ A földgáz kiváltása, a termálvíz és a hulladékhő energiatakarékos felhasználása, nevezetesen az ésszerű és hatékony energiagazdálkodás minden önkormányzatnak, fogyasztónak, felhasználónak illetve üzemeltetőnek közös érdeke. 11

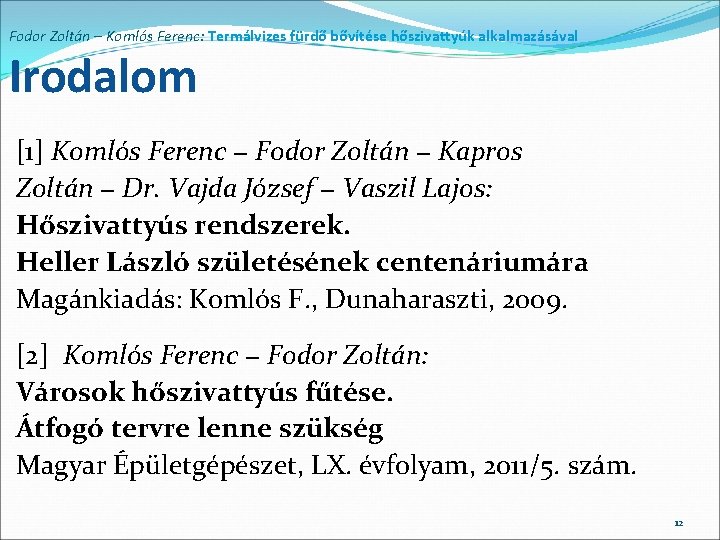

Fodor Zoltán – Komlós Ferenc: Termálvizes fürdő bővítése hőszivattyúk alkalmazásával Irodalom [1] Komlós Ferenc − Fodor Zoltán − Kapros Zoltán − Dr. Vajda József − Vaszil Lajos: Hőszivattyús rendszerek. Heller László születésének centenáriumára Magánkiadás: Komlós F. , Dunaharaszti, 2009. [2] Komlós Ferenc − Fodor Zoltán: Városok hőszivattyús fűtése. Átfogó tervre lenne szükség Magyar Épületgépészet, LX. évfolyam, 2011/5. szám. 12
