MAGNITUD VECTOR ORIGEN RECTA UNIDAD SENTIDO DIRECCIN LAS

MAGNITUD VECTOR ORIGEN RECTA UNIDAD SENTIDO DIRECCIÓN LAS MAGNITUDES VECTORIALES, PARA QUEDAR DEFINIDAS , ADEMÁS DE LA CANTIDAD EXPRESADA EN NÚMEROS Y EL NOMBRE DE LA UNIDAD, REQUIEREN QUE SE SEÑALE LA DIRECCIÓN Y EL SENTIDO

PUNTO DE LLEGADA D 2 NORTE 3 M D 1+D 2 5 M PUNTO DE PARTIDA 4 M ESTE D 1 LA SUMA DE DOS CANTIDADES VECTORIALES DEPENDE DE TANTO SU DIRECCIÓN COMO DE SU MAGNITUD. SUMAR VECTORES CONSISTE EN HALLAR UN VECTOR QUE TENGA EL MISMO EFECTO QUE EL QUE CORRESPONDERIA A LA ACCIÓN SIMULTÁNEA DE TODOS LOS VECTORES QUEREMOS SUMAR.

C A+B+C B A MEDIANTE ESTE MÉTODO GRÁFICO PODEMOS SUMAR CUALQUIER TIPO DE VECTOR. ESTE MÉTODO SE LE CONOCE COMO EL MÉTODO DEL POLÍGONO

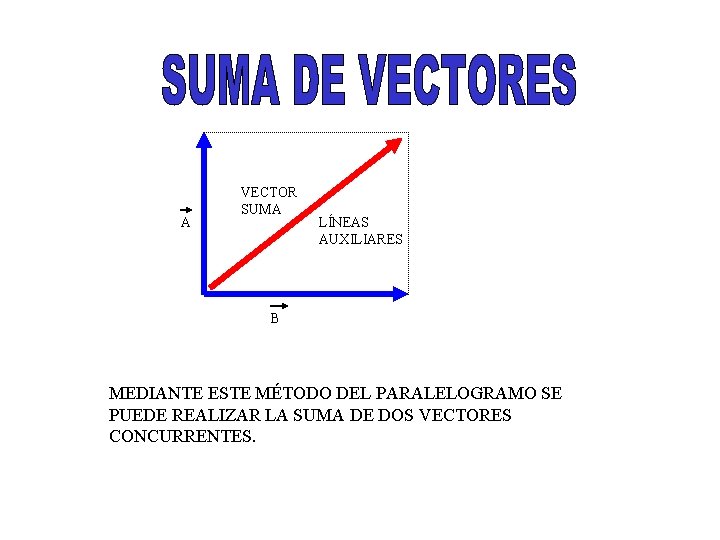

A VECTOR SUMA LÍNEAS AUXILIARES B MEDIANTE ESTE MÉTODO DEL PARALELOGRAMO SE PUEDE REALIZAR LA SUMA DE DOS VECTORES CONCURRENTES.

R A B AL CALCULAR LA RAÍZ CUADRADA DE LA SUMA DE LOS CUADRADOS DE LAS MAGNITUDES DE LOS VECTORES SUMADOS A Y B, SE OBTIENE LA RESULTANTE. R 2 = A 2 + B 2 TAN – 1 = A / B

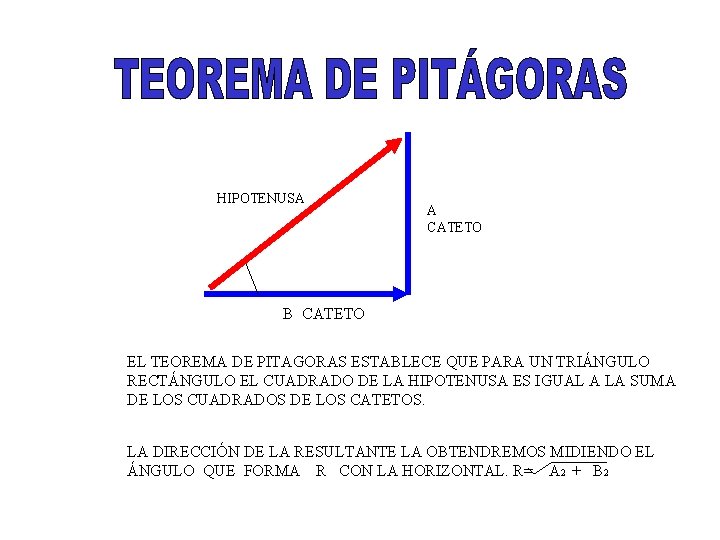

HIPOTENUSA A CATETO B CATETO EL TEOREMA DE PITAGORAS ESTABLECE QUE PARA UN TRIÁNGULO RECTÁNGULO EL CUADRADO DE LA HIPOTENUSA ES IGUAL A LA SUMA DE LOS CUADRADOS DE LOS CATETOS. LA DIRECCIÓN DE LA RESULTANTE LA OBTENDREMOS MIDIENDO EL ÁNGULO QUE FORMA R CON LA HORIZONTAL. R= A 2 + B 2

¿QUÉ DISTANCIA TOTAL RECORRE? DETERMINAR GRÁFICAMENTE CUÁL ES SU DESPLAZAMIENTO RESULTANTE, EN QUÉ DIRECCIÓN ACTÚA Y CUAL ES EL VALOR DE SU ÁNGULO MEDIO CON RESPECTO AL OESTE. LA DISTANCIA TOTAL ES IGUAL A: DT= D 1+D 2+D 3+D 4

N D 4=150 m D 3=350 m D 2=200 m R=300 m 85. 5° O E D 1=300 m DESPLAZAMIENTO TOTAL DE LA LANCHA ES DE : 300 m EN UNA DIRECCIÓN NOROESTE QUE FORMA UN ÁNGULO DE 85. 5° MEDIDO CON RESPECTO AL OESTE. S
