Magnetsko polje električne struje I + _ _ + I Oerstedov pokus

Magnetsko polje električne struje I + _ _ + I Oerstedov pokus

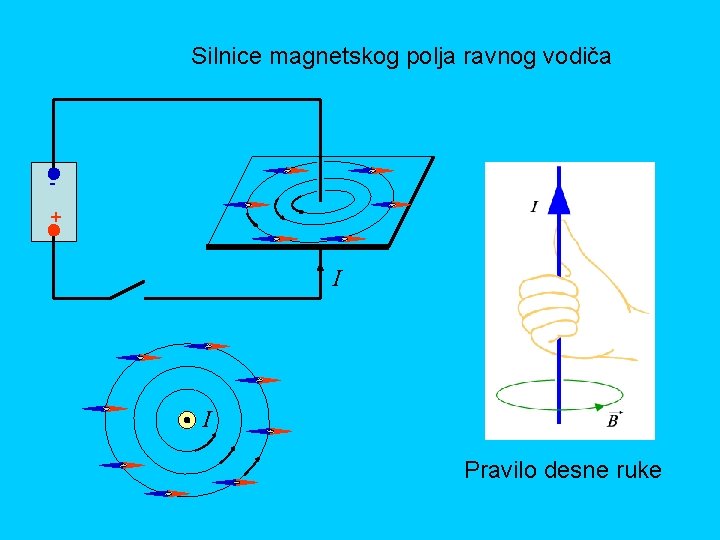

Silnice magnetskog polja ravnog vodiča + I I Pravilo desne ruke

Silnice magnetskog polja ravnog vodiča + I I Pravilo desne ruke

Magnetsko polje kružne petlje Magnetsko polje zavojnice N S

Magnetsko polje kružne petlje Magnetsko polje zavojnice N S

Magnetska indukcija u zavojnici: - apsolutna permeabilnost N – broj namotaja I – jakost

Magnetska indukcija u zavojnici: - apsolutna permeabilnost N – broj namotaja I – jakost struije l – duljina zavojnice Kada je u zavojnici vakuum: o = 4 10 -7 T m A-1 - apsolutna permeabilnost vakuuma Kada je u zavojnici neko sredstvo: B = o r Bo r- relativna permeabilnost sredstva , r = o r

 r 1 - paramagnetične tvari r 1 - feromagnetične tvari r 1 -

r 1 - paramagnetične tvari r 1 - feromagnetične tvari r 1 - dijamagnetične tvari Magnetska indukcija na udaljemnosti r od ravnog vodiča:

Primjer: Dva dugačka ravna vodiča međusobno su udaljena 12 cm. Kroz prvi vodič teče

Primjer: Dva dugačka ravna vodiča međusobno su udaljena 12 cm. Kroz prvi vodič teče struja jakosti 10 A, a kroz drugi 5 A. Struje su istoga smjera. a) Kolika je magnetska indukcija na polovini razmaka među vodičima? b) Gdje između vodiča magnetsko polje iščezava? Rješenje: r = 12 cm = 0, 12 m I 1 = 10 A I 2 = 5 A a) B = ? B = B 1 – B 2 B 1 1 B 2 2 r B = 1, 67 10 -5 T

x b) x = ? B 1 1 B 2 r B 1 =

x b) x = ? B 1 1 B 2 r B 1 = B 2 x = 8 cm 2

Zadatak 1: Kolika je magnetska indukcija u 20 cm dugoj valjkastoj zavojnici od 100

Zadatak 1: Kolika je magnetska indukcija u 20 cm dugoj valjkastoj zavojnici od 100 namotaja, ako je zavojnica priključena na napon 4, 5 V? Otpor zavojnice je 5 . Rješenje: l = 20 cm = 0, 20 m N = 100 U = 4, 5 V R=5 Bo = ? Bo = 5, 7 10 -4 T

Zadatak 2: Kroz svaku od dvije ravne paralelne žice međusobno udaljene 1 cm teku

Zadatak 2: Kroz svaku od dvije ravne paralelne žice međusobno udaljene 1 cm teku struje 10 A u: a) istom smjeru, b) suprotnim smjerovima. Kolika je magnetska indukcija u točki koja je od prvog vodiča udaljena 1 m, a od drugog 99 cm? Rješenje: r = 1 cm = 0, 01 m I = 10 A r 1 = 1 m r 2 = 99 cm = 0, 99 m B=? a) B 2 r 1 1 2 r B 1 r 2 B = B 1 +B 2 , B = 4 10 -6 T

b) r 1 1 2 r B 1 r 2 B = B 2

b) r 1 1 2 r B 1 r 2 B = B 2 –B 1 B = 2 10 -8 T
