MAGNETNO POLJE svako kretanje nabijenih estica elektrona izaziva
MAGNETNO POLJE svako kretanje nabijenih čestica (elektrona) izaziva nastajanje orijentiranog magnetnog polja magnetni dipol magnetna orijentiranost pojedinih molekula nema utjecaja na kemijska i tehnička svojstva magnetnog materijala zagrijavanjem iznad neke kritične temperature (točka Currie) gube se magnetna svojstva (Fe 650 - 700 C)
Oblici i djelovanje magnetnih polja oblik polja ovisi o obliku izvora silnice N izlaze S ulaze
m ho no e og lje o p
orijentacija polja oko vodiča protjecanog strujom pravilo desne ruke ili pravilo desnog vijka
prikazivanje struje i magnetnog polja oko pojedinog vodiča
magnetno polje svitka
međusobni utjecaj magnetnih polja približavanje vodiča vodiči dva susjedna namota se privlače - kratki spoj izolacija izložena mehaničkom naprezanju udaljavanje vodiča vodič jednog namota se razvlači - kružni oblik
toroidni svitak izvan svitka nema primjetljivog (rasipnog) magnetnog toka
vodljivost mag. polja - magnetna permeabilnost na oblik polja utječe i magnetna vodljivost materijala B - magnetna indukcija (gustoća) (T) Fe mag. vod. Fe >> mag. vod. zraka H - jakost magnetnog polja (intenzitet) (A/m) - magnetni tok (Vs) S - presjek magnetne jezgre (m 2) I - struja (A) N - broj namotaja svitka l - duljina svitka (m) apsolutna relativna (za zrak 1)

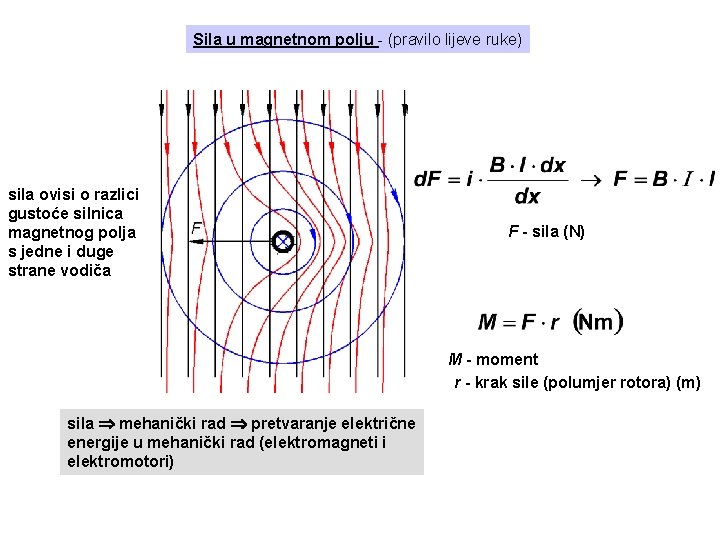

Sila u magnetnom polju - (pravilo lijeve ruke) sila ovisi o razlici gustoće silnica magnetnog polja s jedne i duge strane vodiča F - sila (N) M - moment r - krak sile (polumjer rotora) (m) sila mehanički rad pretvaranje električne energije u mehanički rad (elektromagneti i elektromotori)
Magnetiziranje željeza

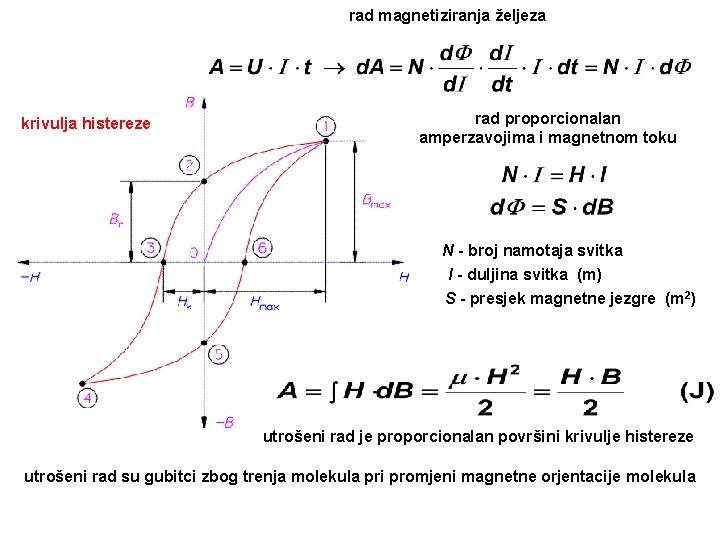

rad magnetiziranja željeza krivulja histereze rad proporcionalan amperzavojima i magnetnom toku N - broj namotaja svitka l - duljina svitka (m) S - presjek magnetne jezgre (m 2) utrošeni rad je proporcionalan površini krivulje histereze utrošeni rad su gubitci zbog trenja molekula pri promjeni magnetne orjentacije molekula
Magnetni krug - ima ga svaki magnetni izvor prema slici uz i slijedi magnetni krug samo kroz jezgru magnetni otpor Ohmov zakon za magnetni krug analogija s Ohmovim zakonom =U/R ( ) magnetni napon magnetna vodljivost
magnetni krug kroz jezgru i zračni raspor za zračni raspor lj = l - l z = lz analogno Kirchhoffovim zakonima uz - za sve dijelove kruga jednak za zrak za jezgre
Inducirani napon gibanjem vodiča kroz magnetno polje pravilo desne ruke (generatorsko pravilo) uz i za gibanje stalnom brzinom okomito na smjer silnica
promjenom magnetnog toka
Samoindukcija i induktivitet porast I magnetiziranja kroz zavojnicu porast induciranje U (suprotstavljanje) potiskivanje I magnetiziranja usporavanje porasta I smanjenje induciranog U usporavanje uspostave magnetskog toka = samoindukcija napon samoindukcije a za stacionarno stanje vrijedi uz induktivitet (ovisan o fizičkim i geometrijskim svojstvima svitka)
utrošeni rad (gibanje vodiča) induciranje napona uz za to potrebna sila energija magnetnog polja pri samoindukciji akumulirana energija magnetnog polja a za jedinični volumen
Sila privlačenja elektromagneta magnetski krug nastoji skratiti silnice na najmanju dužinu izaziva silu moguć mehanički rad jezgra ako sila primakne kotvu za dh rad je razlika energija stanja kotva energija magnetnog polja za razmak kotve h-dh
za Fe r >>> 1 S - površina jedne od dviju polovica jezgri u m 2 Su - ukupna površina jezgri u m 2 B - magnetna indukcija u T
potrebna energija za povećanje B promjena položaja kotve promjena magnetnog otpora B 2 > B 1 F 2 > F 1
