Magnetni materijali Magnetni materijali n Struktura n Gde

Magnetni materijali

Magnetni materijali n Struktura n Gde atoma? se nalaze elektorni?

Magnetni materijali n Magneten osobine materijala potiču od uzajamnih delovanja magnetnih momenata atoma i molekula n Magnetni momenti atoma su posledica kretanja elektorna

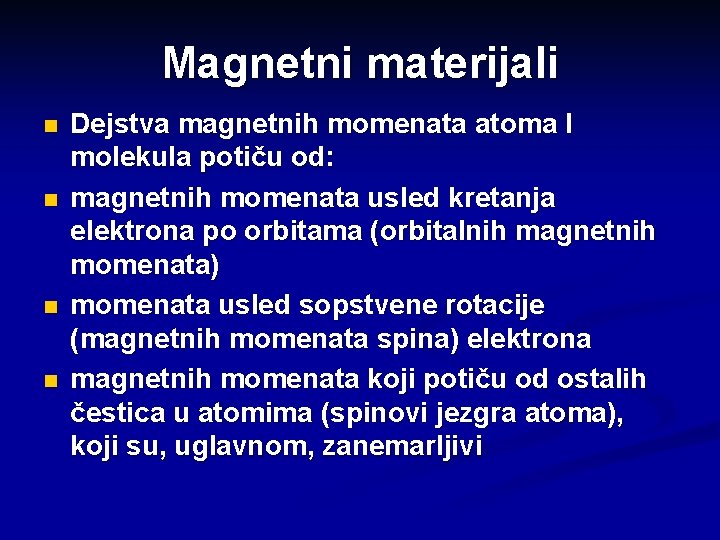

Magnetni materijali n n Dejstva magnetnih momenata atoma I molekula potiču od: magnetnih momenata usled kretanja elektrona po orbitama (orbitalnih magnetnih momenata) momenata usled sopstvene rotacije (magnetnih momenata spina) elektrona magnetnih momenata koji potiču od ostalih čestica u atomima (spinovi jezgra atoma), koji su, uglavnom, zanemarljivi

Magnetni materijali Podela materijal prema magnetnim osobinama: n Dijamagnetni materijali – materijali kod kojih je magnetski moment atoma jednaki nuli u odsustvu spoljašnjeg magnetskog polja n materijali čiji atomi imaju magnetski moment različitod nule i u odsustvu spoljašnjeg magnetskog polja

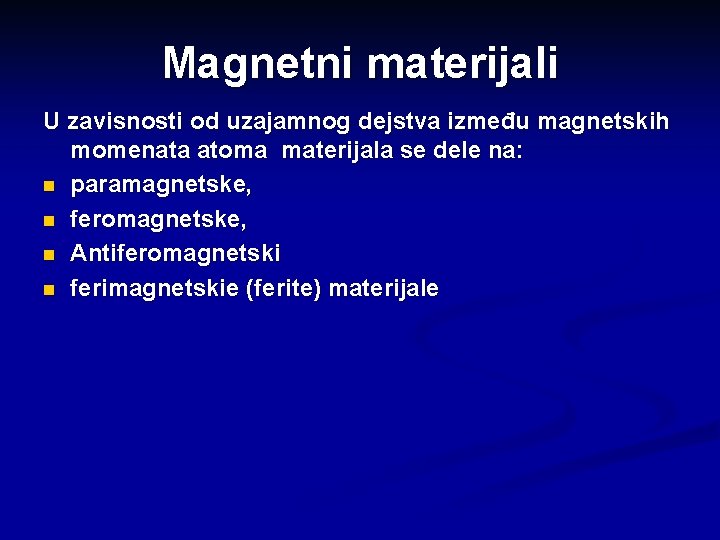

Magnetni materijali U zavisnosti od uzajamnog dejstva između magnetskih momenata atoma materijala se dele na: n paramagnetske, n feromagnetske, n Antiferomagnetski n ferimagnetskie (ferite) materijale

Paramagnetici n Kod paramagnetskih materijala uzajamno dejstvo između magnetskihmomenata atoma je zanemarljivo, pa su magnetski momenti atoma, haotično orjentisani

Feromagnetici n Kod feromagnetskog materijala uzajamno dejstvo između magnetskihmomenata susednih atoma je takav da su magnetski momenti atoma paralelni jedandrugom (Rezultujuća namagnećenost ovih materijala je izrazita

Antiferomagnetici n Kod antiferomagnetskih materijala magnetski momenti susednih atoma suantiparalelni Rezultujuća namagnećenost je jednak nuli

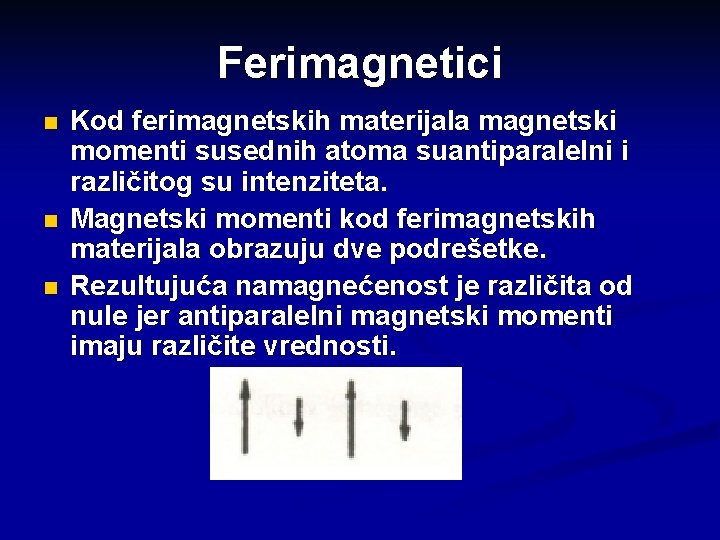

Ferimagnetici n n n Kod ferimagnetskih materijala magnetski momenti susednih atoma suantiparalelni i različitog su intenziteta. Magnetski momenti kod ferimagnetskih materijala obrazuju dve podrešetke. Rezultujuća namagnećenost je različita od nule jer antiparalelni magnetski momenti imaju različite vrednosti.

Magnetni materijali Među feromagnetske materijale pripadaju gvožđe Fe, kobalt Co, nikal Nii njihove legure. Feromagnetska svojstva imaju legure mangana, bakra i aluminija i legure mangana, srebra i aluminija.

Histereza magnetskih materijala

Magnetni materijali • Gubici u feromagnetskom materijalu nastaju zbog histerezisa i vrtložnih struja. • Gubici zbog histerezisa srazmerni su površini petlje histerezisa • Gubici zbog vrtložnih struja srazmerni su kvadratu frekvencije, debljini uzorka feromagnetika, električnoj provodnosti i magnetskoj indukciji

Magnetni materijali n n Da bi se ovi gubici smanjili magnetski krugovi se izrađuju od limova ili traka feromagnetskog materijala međusobno elektroizoliranih svilastim papirom, uljnosmolastim lakovima, oksidacijom Gubici zbog histereze se povećavaju smanjivanjem debljine feromagnetskog materijala pa je optimalna debljina limova u pogledu ukupnih gubitaka od 0, 35 do 0, 5 mm za naizmenična magnetska polja frekvencije 50 Hz.

Magnetni materijali n Na osnovu agregatnog stanja mogu biti n Čvrsti – najčešće n Tečni n Gasoviti
