magnetismo Ago magnetico e suo comportamento rispetto al polo nord tipi di magnetismo e

magnetismo Ago magnetico e suo comportamento rispetto al polo nord tipi di magnetismo e comportamento tra vari tipi inseparabilità dei poli magnetici come magnetizzare e smagnetizzare un corpo Interpretazione del magnetismo dei corpi ferromagnetici-diamagnetici-paramagnetici Inclinazione magnetica e latitudine sulla terra Opportuno schermo completo Cliccare quando serve

Certe sostanze spontaneamente presentano la capacità di attirare certi frammenti metallici (ferro, acciaio) ,

Certe sostanze spontaneamente presentano la capacità di attirare certi frammenti metallici (ferro, acciaio) , mentre non attira altre sostanze (o solo debolmente) o le respinge: Ferromagnetici: attratti da magnete-ferro, cobalto, Diamagnetici: respinti da magnete: rame, argento, acqua Paramagnetici: debole attrazione: platino, aria alluminio si definisce Magnetismo la proprietà che hanno certe sostanze di attirare frammenti di ferro, acciaio : nome da Magnetite , minerale di ferro che presenta in natura tale proprietà magnetite

Magnete o calamita lineare - barra Indicheremo tipo Nord per A e tipo Sud

Magnete o calamita lineare - barra Indicheremo tipo Nord per A e tipo Sud per B: perché ? nord A sud B Presenta la capacità magnetica ad entrambe le estremità: ma è dello stesso tipo ? Sembra essere di due diversi tipi A-B : estremità dello stesso tipo creano repulsione tra magneti, se di tipo diverso creano attrazione A B B A A B

Polo Nord N S Polo sud N S Ago magnetico, piccolo magnete, libero di

Polo Nord N S Polo sud N S Ago magnetico, piccolo magnete, libero di ruotare su perno verticale, risente della presenza del campo magnetico terrestre e si orienta sempre con la stessa estremità verso il polo Nord a tale estremità viene assegnato il nome di polo nord dell’ago perché è rivolto al polo Nord della terra

Nord geografico N S Sud geografico Meridiano magnetico Un ago magnetico libero di ruotare

Nord geografico N S Sud geografico Meridiano magnetico Un ago magnetico libero di ruotare su piano orizzontale si dispone sempre lungo il meridiano magnetico parallelo al proprio asse se viene spostato da tale direzione e poi rilasciato libero, ritorna con leggera oscillazione alla direzione iniziale rivolto verso Nord

sud nord N S Avvicinando un magnete al polo Nord dell’ago si verifica che

sud nord N S Avvicinando un magnete al polo Nord dell’ago si verifica che mentre una estremità attira il polo nord, l’altra lo respinge e attira il polo sud dell’ago: si deduce che nel primo caso la estremità avrà un magnetismo di tipo sud (attira nord dell’ago) mentre l’altra estremità avrà un magnetismo di tipo nord (respinge il nord dell’ago e attira il sud): per questo è stato assegnato al magnete un polo nord (A) e un polo sud (B) (convenzione)

nord sud Rompendo un magnete i due-quattro parti cosa si ottiene? Si verifica che

nord sud Rompendo un magnete i due-quattro parti cosa si ottiene? Si verifica che il magnetismo localizzato alle due diverse estremità ricompare in tutti i frammenti derivati, che si comportano come altrettanti magneti, anche se con minore forza posseduta: si deduce che i poli magnetici sono inseparabili: esiste sempre un dipolo magnetico Corpo elettricamente neutro + - + - Invece le cariche elettriche si possono ottenere separate

Come si comportano due magneti posti a distanze variabili e dotati di forza variabile?

Come si comportano due magneti posti a distanze variabili e dotati di forza variabile? con quale forza si respingono o attraggono? Forza attrattiva Magneti fissi distanza Magneti mobili A parità di distanza la forza attrattiva aumenta con la forza magnetica a parità di forza magnetica la forza attrattiva aumenta con diminuire della distanza. La forza di attrazione o repulsione varia con le forze magnetiche dei magneti, con la distanza, con il mezzo interposto F = K*M 1*M 2/D*D

Due magneti uguali si attirano con una forza che risulta in rapporto con le

Due magneti uguali si attirano con una forza che risulta in rapporto con le quantità di magnetizzazione presenti sui magneti e in funzione inversa al quadrato della loro distanza forza nord sud nord sud Una coppia di magneti simili ai precedenti, a parità di distanza, rivela una forza attrattiva pari al prodotto delle quantità F = K * M 1*M 2 /D*D

sud nord Come magnetizzare un corpo (ottenere una calamita) nord sud ferro Si può

sud nord Come magnetizzare un corpo (ottenere una calamita) nord sud ferro Si può ottenere una magnetizzazione mediante strofinio con un magnete sempre nello stesso senso, su una sbarra di acciaio

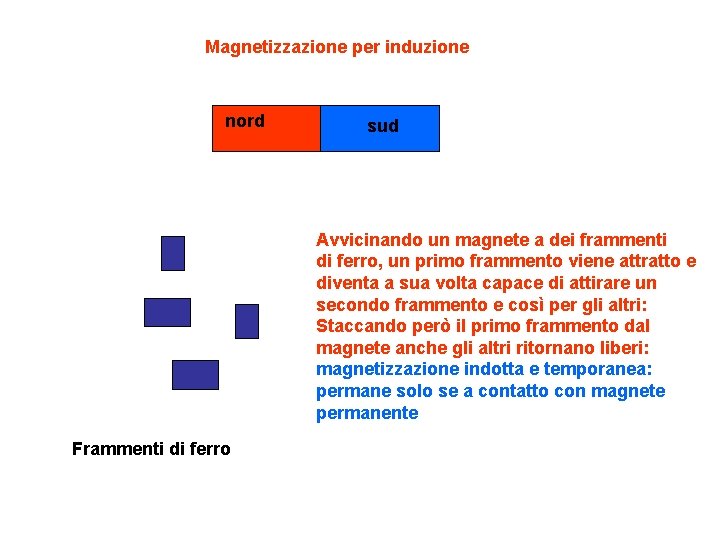

Magnetizzazione per induzione nord sud Avvicinando un magnete a dei frammenti di ferro, un

Magnetizzazione per induzione nord sud Avvicinando un magnete a dei frammenti di ferro, un primo frammento viene attratto e diventa a sua volta capace di attirare un secondo frammento e così per gli altri: Staccando però il primo frammento dal magnete anche gli altri ritornano liberi: magnetizzazione indotta e temporanea: permane solo se a contatto con magnete permanente Frammenti di ferro

Magnetizzazione per induzione nord sud Avvicinando un magnete a dei frammenti di ferro, un

Magnetizzazione per induzione nord sud Avvicinando un magnete a dei frammenti di ferro, un primo frammento viene attratto e diventa a sua volta capace di attirare un secondo frammento e così per gli altri: Staccando però il primo frammento dal magnete anche gli altri ritornano liberi: magnetizzazione indotta e temporanea: permane solo se a contatto con magnete permanente Frammenti di ferro

Magnetizzazione per induzione durante avvicinamento relativo tra magnete e frammenti di ferro Induzione magnetica:

Magnetizzazione per induzione durante avvicinamento relativo tra magnete e frammenti di ferro Induzione magnetica: comparsa di polarità nella barra neutra nord sud Avvicinando una barra di ferro non magnetizzata al polo di un magnete avviene una creazione di un nuovo magnete, temporaneo : mentre si avvicina , la parte più vicina al magnete diventa NORD e quella più lontana diventa SUD: e quindi viene attratta per presenza di magnetismo di segno opposto, fino al contatto con il magnete

batteria Magnetizzazione per induzione elettrica Cosa si osserva alla chiusura del circuito e al

batteria Magnetizzazione per induzione elettrica Cosa si osserva alla chiusura del circuito e al passaggio della corrente nella bobina nella quale è stato inserito un nucleo di ferro dolce non magnetizzato ? Cosa si osserva alla apertura del circuito? Rispondi e clicca Nucleo di ferro dolce ferro Chiudendo il circuito la corrente circolante nella bobina magnetizza il nucleo di ferro dolce inserito: quando si riapre il circuito , scompare la magnetizzazione

batteria Magnetizzazione per induzione elettrica Cosa si osserva alla chiusura del circuito e al

batteria Magnetizzazione per induzione elettrica Cosa si osserva alla chiusura del circuito e al passaggio della corrente nella bobina nella quale è stato inserito un nucleo di acciaio non magnetizzato ? Cosa si osserva alla apertura del circuito? Rispondi e clicca Nucleo di acciaio nord sud ferro Chiudendo il circuito la corrente circolante nella bobina magnetizza il nucleo di acciaio inserito: quando si riapre il circuito , permane la magnetizzazione si è formato un magnete permanente, una calamita

Come smagnetizzare un magnete Mediante percussione, un magnete può smagnetizzarsi : perché? Perché l’energia

Come smagnetizzare un magnete Mediante percussione, un magnete può smagnetizzarsi : perché? Perché l’energia fornita permette di riportare la distribuzione casuale dei magnetini microscopici allineati , con la scomparsa del dipolo Mediante riscaldamento oltre una certa temperatura, specifica per ogni tipo di sostanza magnetica, il magnetisno può diventare più debole o scomparire totalmente : perché ? percussione nord sud riscaldamento

Ipotesi sulla natura del magnetismo e interpretazione di alcuni fenomeni e proprietà osservate nord

Ipotesi sulla natura del magnetismo e interpretazione di alcuni fenomeni e proprietà osservate nord In particolare nelle sostanze ferromagnetiche si ipotizza la presenza di microscopici magneti , bipolari, distribuiti casualmente perché le attrazioni reciproche sono continuamente contrastate dalla energia cinetica presente a una determinata temperatura: se interviene una forza esterna (magnete) capace di favorire l’orientamento dei magnetini compare una polarità costante alle estremita della barra sud

Ipotesi sulla natura del magnetismo e interpretazione di alcuni fenomeni e proprietà osservate Se

Ipotesi sulla natura del magnetismo e interpretazione di alcuni fenomeni e proprietà osservate Se allontanando il magnete la attrazione tra magnetini permette di mantenere l’allineamento indotto si avrà un magnete permanente (es. con accaio) Se invece prevae la energia cinetica interna l’allineamento viene distrutto e la magnetizzazione scompare(ferro dolce): si ha solo un magnete temporaneo

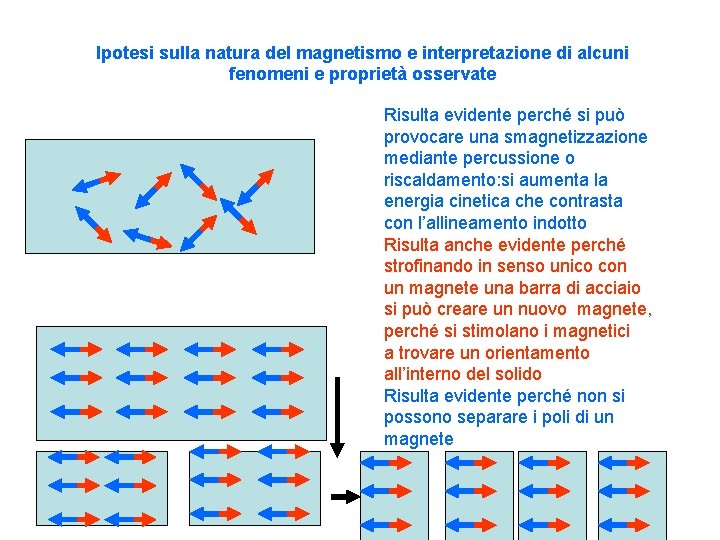

Ipotesi sulla natura del magnetismo e interpretazione di alcuni fenomeni e proprietà osservate Risulta

Ipotesi sulla natura del magnetismo e interpretazione di alcuni fenomeni e proprietà osservate Risulta evidente perché si può provocare una smagnetizzazione mediante percussione o riscaldamento: si aumenta la energia cinetica che contrasta con l’allineamento indotto Risulta anche evidente perché strofinando in senso unico con un magnete una barra di acciaio si può creare un nuovo magnete, perché si stimolano i magnetici a trovare un orientamento all’interno del solido Risulta evidente perché non si possono separare i poli di un magnete

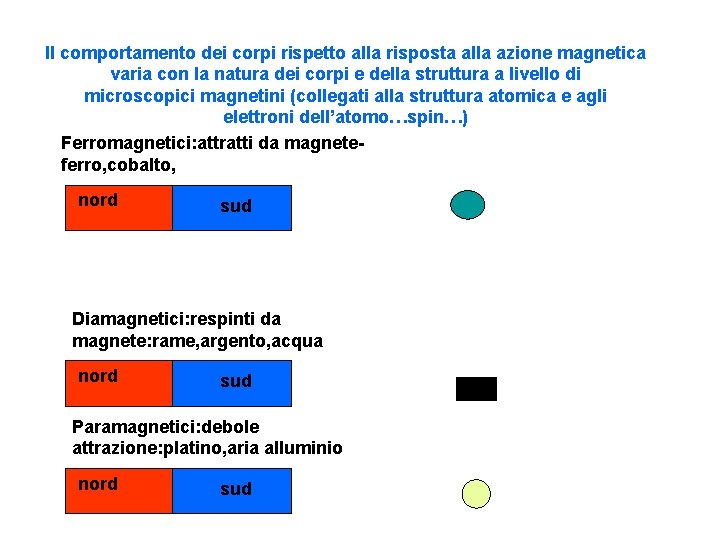

Il comportamento dei corpi rispetto alla risposta alla azione magnetica varia con la natura

Il comportamento dei corpi rispetto alla risposta alla azione magnetica varia con la natura dei corpi e della struttura a livello di microscopici magnetini (collegati alla struttura atomica e agli elettroni dell’atomo…spin…) Ferromagnetici: attratti da magneteferro, cobalto, nord sud Diamagnetici: respinti da magnete: rame, argento, acqua nord sud Paramagnetici: debole attrazione: platino, aria alluminio nord sud

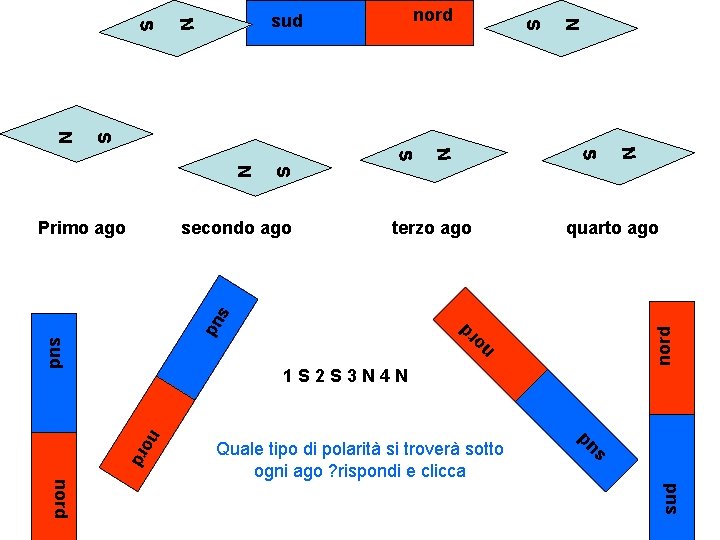

S S secondo ago terzo ago su sud nord d rd o n quarto

S S secondo ago terzo ago su sud nord d rd o n quarto ago 1 S 2 S 3 N 4 N d no r nord Quale tipo di polarità si troverà sotto ogni ago ? rispondi e clicca sud N N S Primo ago d u s N N S nord sud

Al polo Nord geografico corrisponde un magnetismo di tipo Sud Al polo Sud geografico

Al polo Nord geografico corrisponde un magnetismo di tipo Sud Al polo Sud geografico corrisponde un magnetismo di tipo Nord (se Nord dell’ago è attratto verso Nord geografico significa che ivi si deve trovare un magnetismo di tipo opposto, cioè Sud e viceversa a Sud: tutto per motivo della convenzione nella attribuzione del nome di polarità dell’ago Nord geografico sud magnetico N S Equatore magnetico nord Un ago che punta il N verso il basso indica che si trova sopra il polo N geografico (boreale) Un ago che punta il S verso il basso indica che si trova sopra il polo S geografico (australe) Un ago che rimane orizzontale indica che si trova a metà strada tra i due poli: equatore Valori intermedi, indicano latitudini intermedie N S sud Ago libero di ruotare su piano verticale: asse orizzontale N S Sud geografico nord magnetico N S
