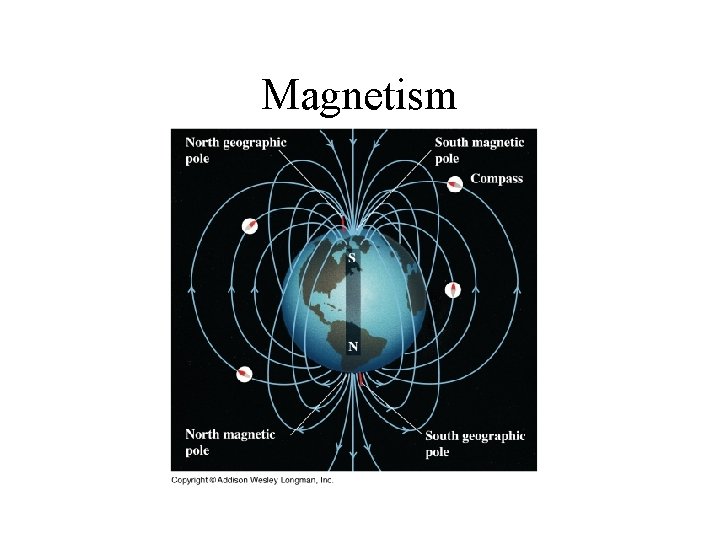

Magnetism

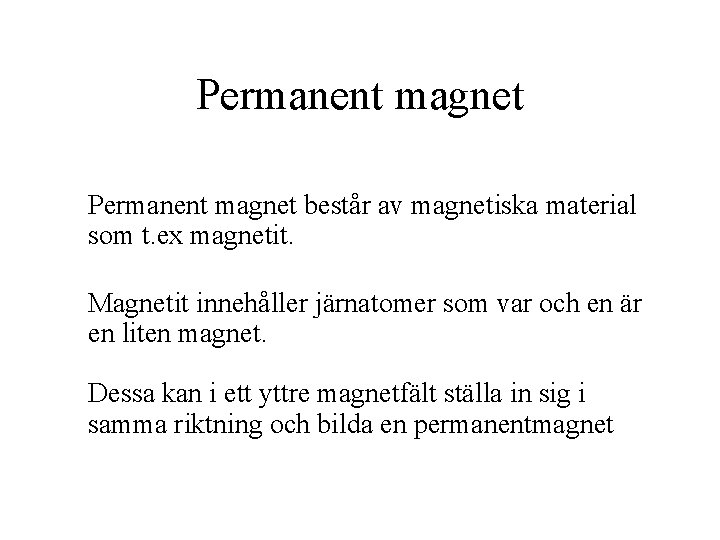

Permanent magnet består av magnetiska material som t. ex magnetit. Magnetit innehåller järnatomer som var och en är en liten magnet. Dessa kan i ett yttre magnetfält ställa in sig i samma riktning och bilda en permanentmagnet

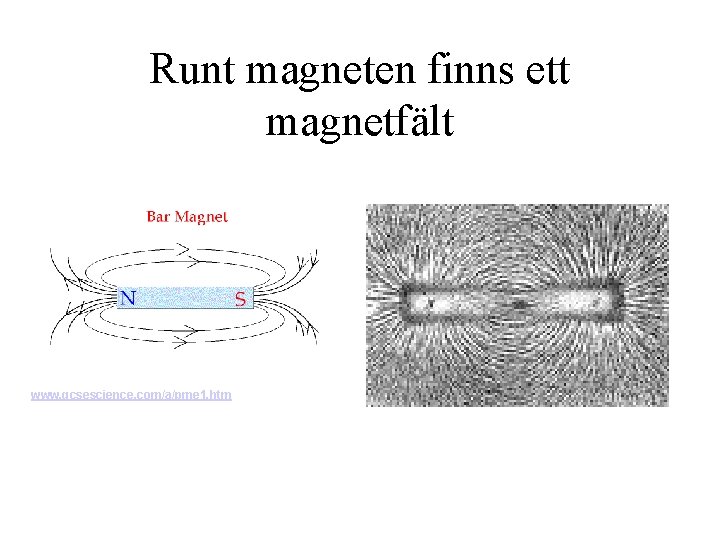

Runt magneten finns ett magnetfält www. gcsescience. com/a/pme 1. htm

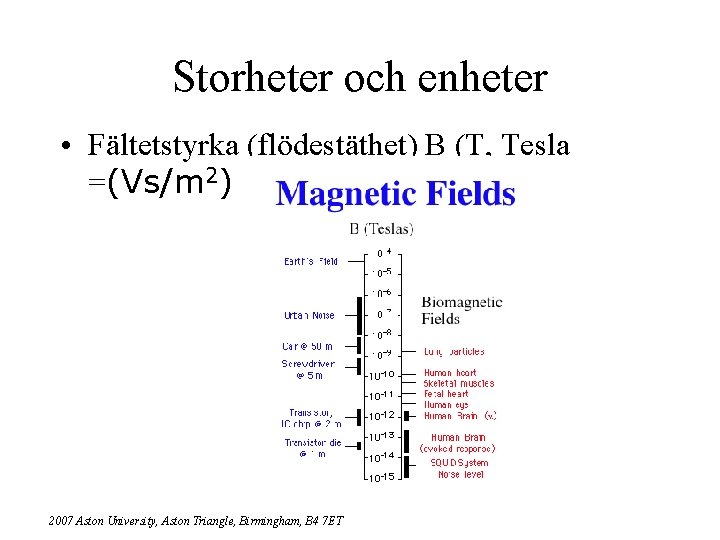

Storheter och enheter • Fältetstyrka (flödestäthet) B (T, Tesla =(Vs/m 2) 2007 Aston University, Aston Triangle, Birmingham, B 4 7 ET

MRI Magnetic Resonance Imaging (1, 5 T) memorylossonline. com/glossary/images/mri. jpg

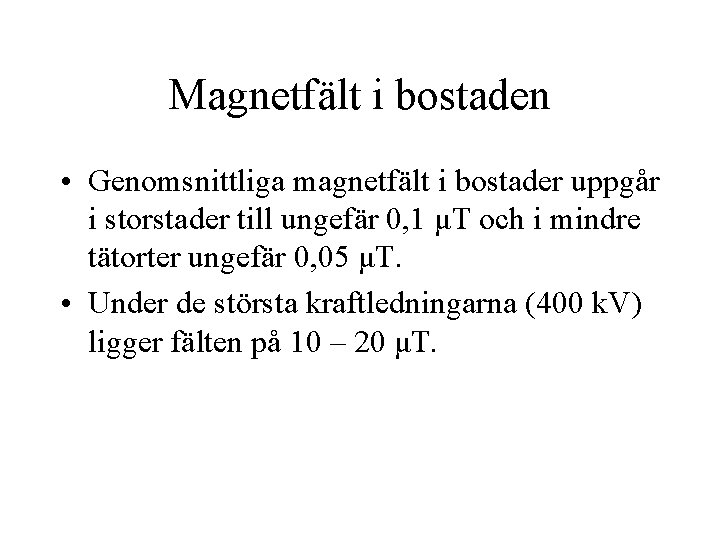

Magnetfält i bostaden • Genomsnittliga magnetfält i bostader uppgår i storstader till ungefär 0, 1 μT och i mindre tätorter ungefär 0, 05 μT. • Under de största kraftledningarna (400 k. V) ligger fälten på 10 – 20 μT.

Permeabilitet (m) (=genomtränglighet) Luft har m 0 = 4 10 -7 Vs/Am • Ferromagnetiska mr >> 1 (Fe- och Coföreningar) oparade e • Paramagnetiska mr> 1 (Mg, Al, Na, . . . ) några parade e • Diamagneiska mr< 1 (Au, Ag, . . . ) ej parade e

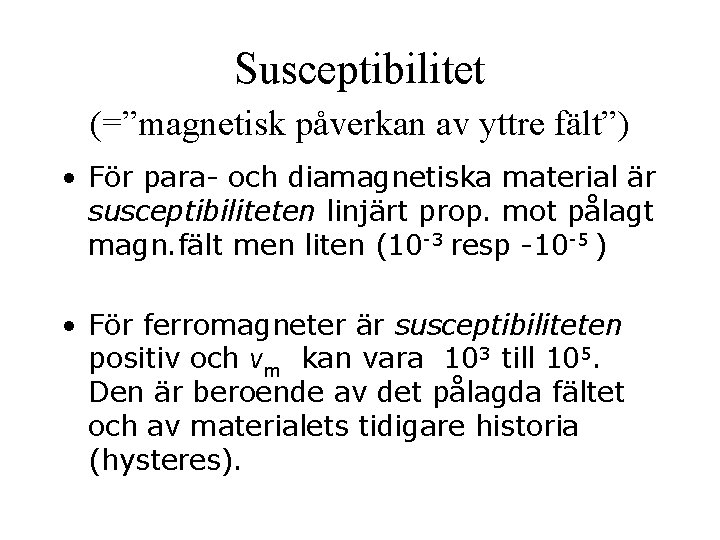

Susceptibilitet (=”magnetisk påverkan av yttre fält”) • För para- och diamagnetiska material är susceptibiliteten linjärt prop. mot pålagt magn. fält men liten (10 -3 resp -10 -5 ) • För ferromagneter är susceptibiliteten positiv och vm kan vara 103 till 105. Den är beroende av det pålagda fältet och av materialets tidigare historia (hysteres).

Permanentmagnet (ferromagnet)

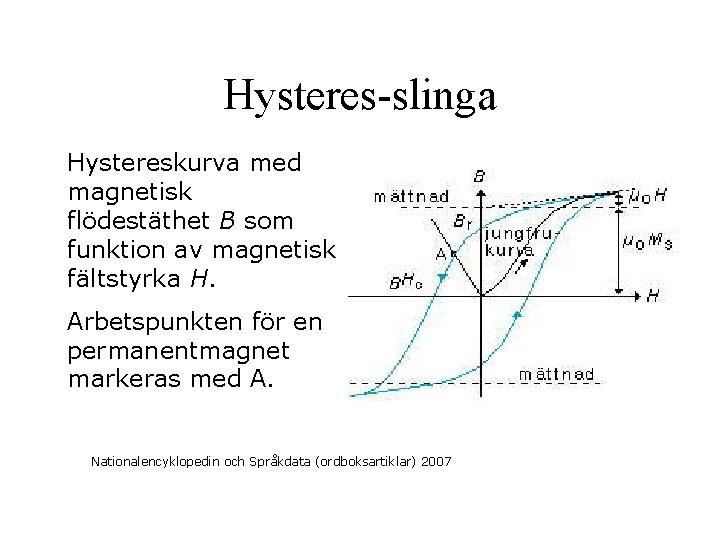

Hysteres-slinga Hystereskurva med magnetisk flödestäthet B som funktion av magnetisk fältstyrka H. Arbetspunkten för en permanentmagnet markeras med A. Nationalencyklopedin och Språkdata (ordboksartiklar) 2007

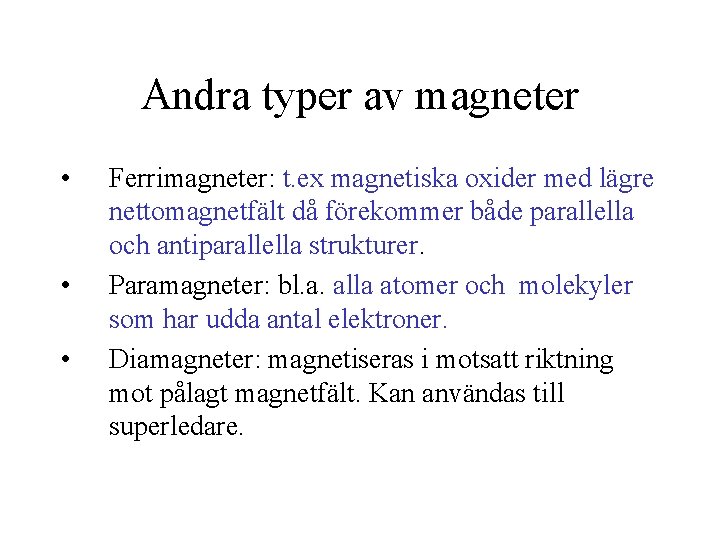

Andra typer av magneter • • • Ferrimagneter: t. ex magnetiska oxider med lägre nettomagnetfält då förekommer både parallella och antiparallella strukturer. Paramagneter: bl. a. alla atomer och molekyler som har udda antal elektroner. Diamagneter: magnetiseras i motsatt riktning mot pålagt magnetfält. Kan användas till superledare.

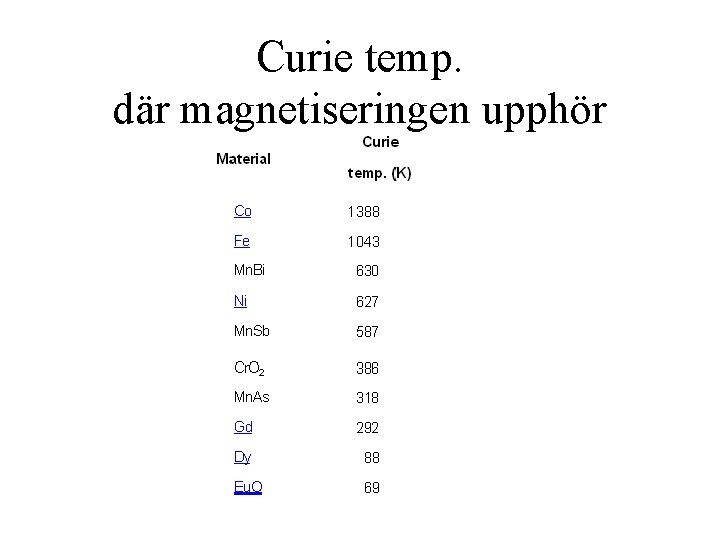

Curie temp. där magnetiseringen upphör

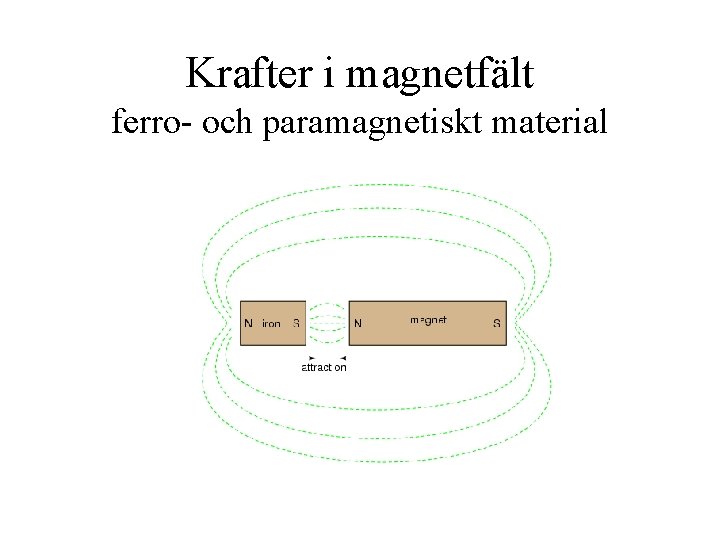

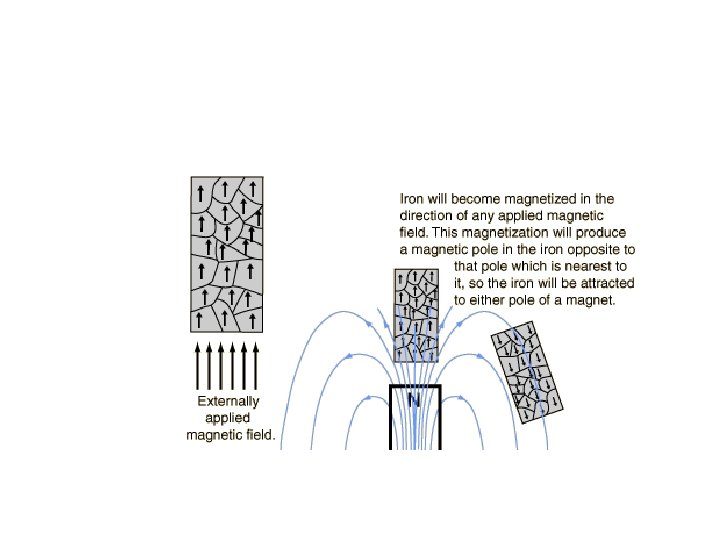

Krafter i magnetfält ferro- och paramagnetiskt material

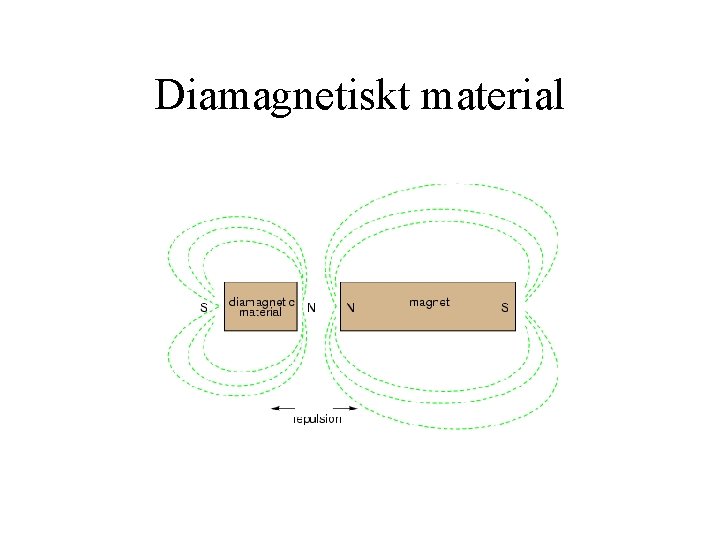

Diamagnetiskt material

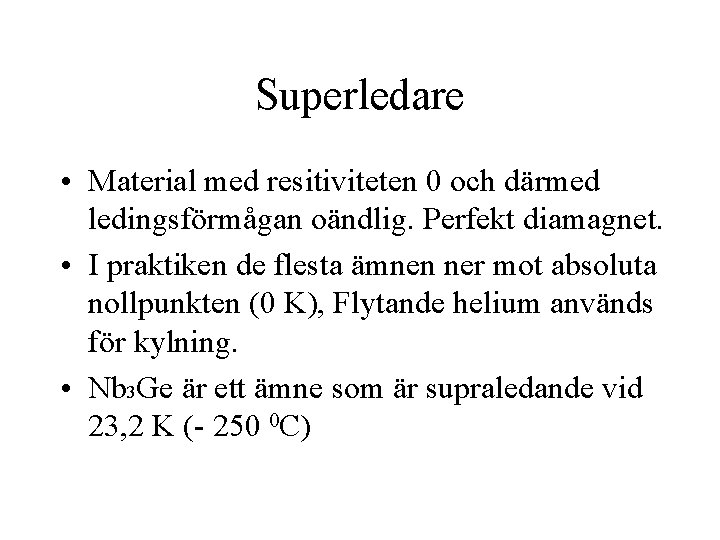

Superledare • Material med resitiviteten 0 och därmed ledingsförmågan oändlig. Perfekt diamagnet. • I praktiken de flesta ämnen ner mot absoluta nollpunkten (0 K), Flytande helium används för kylning. • Nb 3 Ge är ett ämne som är supraledande vid 23, 2 K (- 250 0 C)

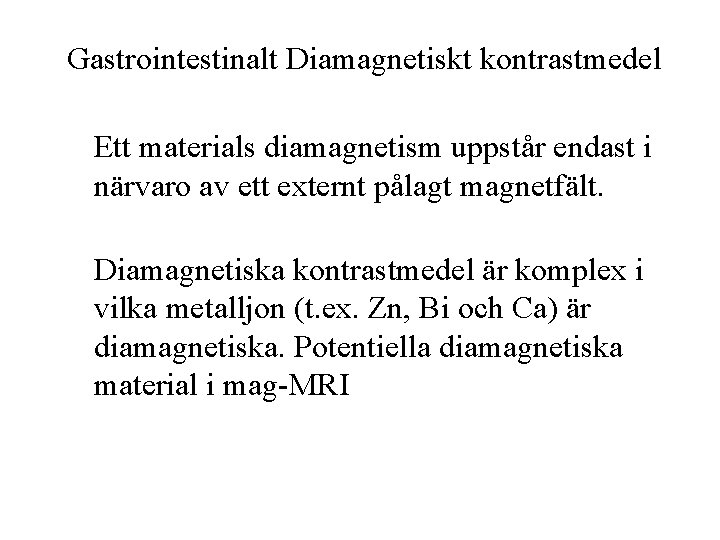

Gastrointestinalt Diamagnetiskt kontrastmedel Ett materials diamagnetism uppstår endast i närvaro av ett externt pålagt magnetfält. Diamagnetiska kontrastmedel är komplex i vilka metalljon (t. ex. Zn, Bi och Ca) är diamagnetiska. Potentiella diamagnetiska material i mag-MRI

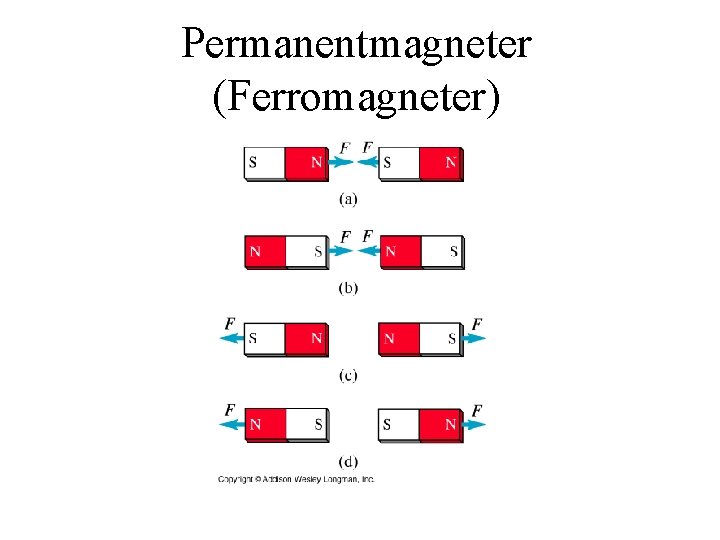

Permanentmagneter (Ferromagneter)

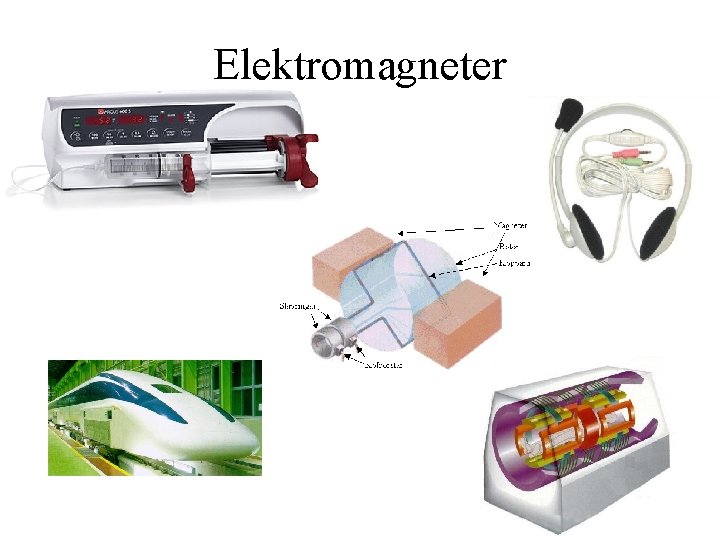

Elektromagneter

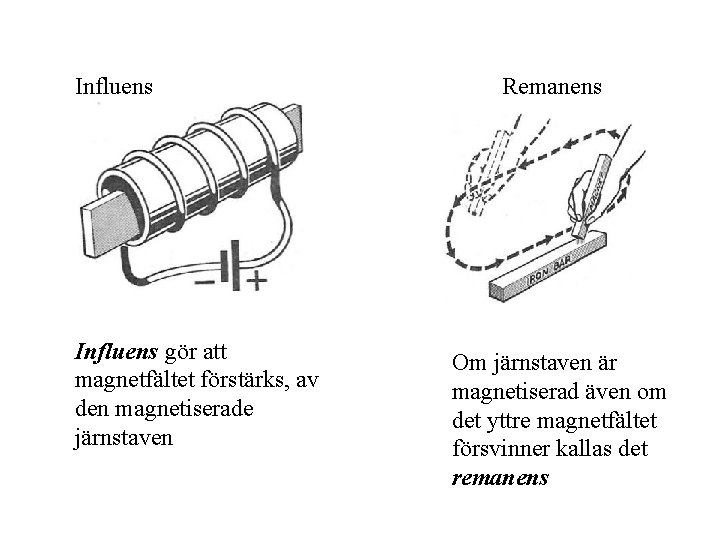

Influens gör att magnetfältet förstärks, av den magnetiserade järnstaven Remanens Om järnstaven är magnetiserad även om det yttre magnetfältet försvinner kallas det remanens

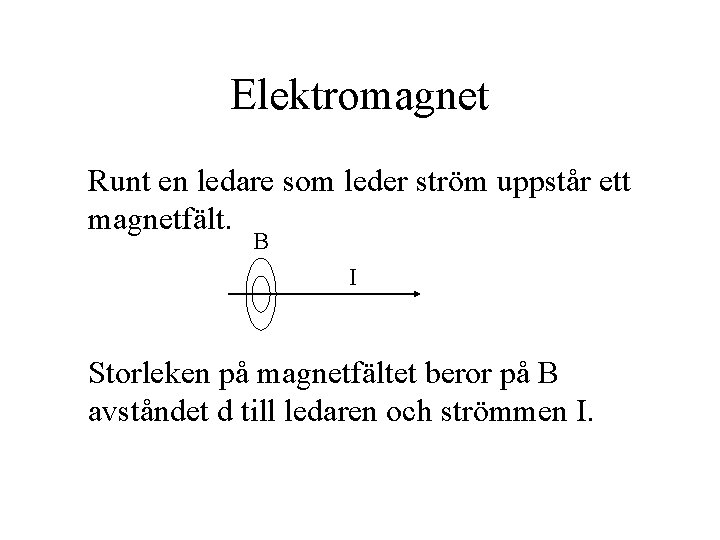

Elektromagnet Runt en ledare som leder ström uppstår ett magnetfält. B I Storleken på magnetfältet beror på B avståndet d till ledaren och strömmen I.

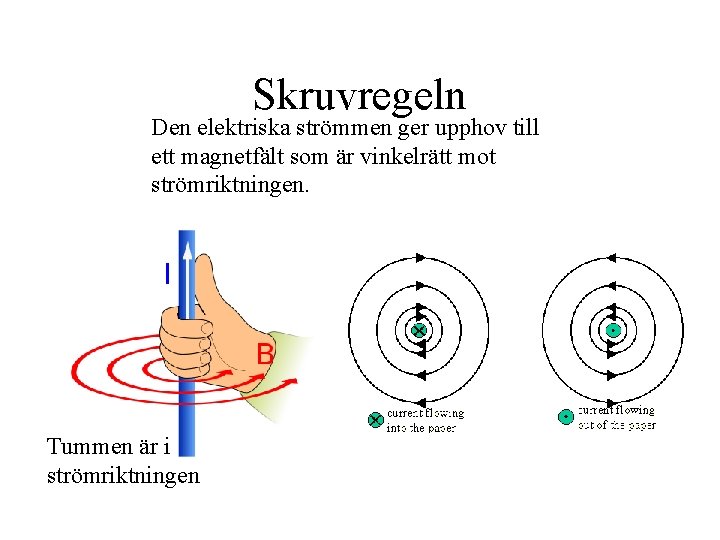

Skruvregeln Den elektriska strömmen ger upphov till ett magnetfält som är vinkelrätt mot strömriktningen. Tummen är i strömriktningen

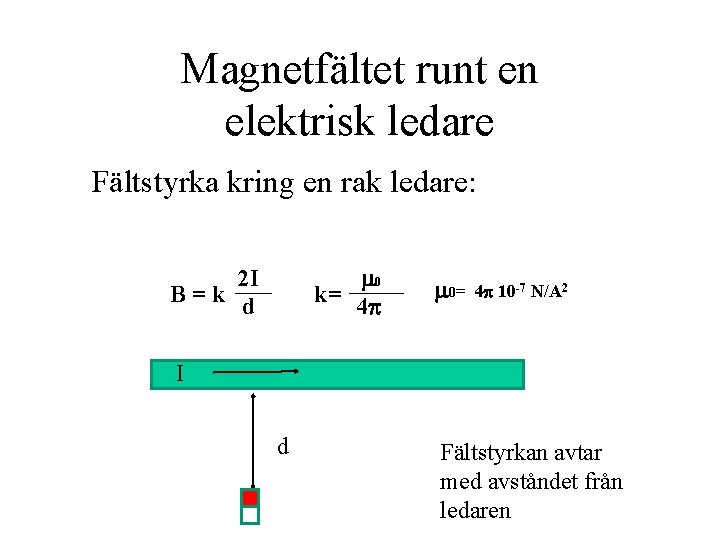

Magnetfältet runt en elektrisk ledare Fältstyrka kring en rak ledare: m 0 k= 4 p 2 I B=k d m 0= 4 p 10 -7 N/A 2 I d Fältstyrkan avtar med avståndet från ledaren

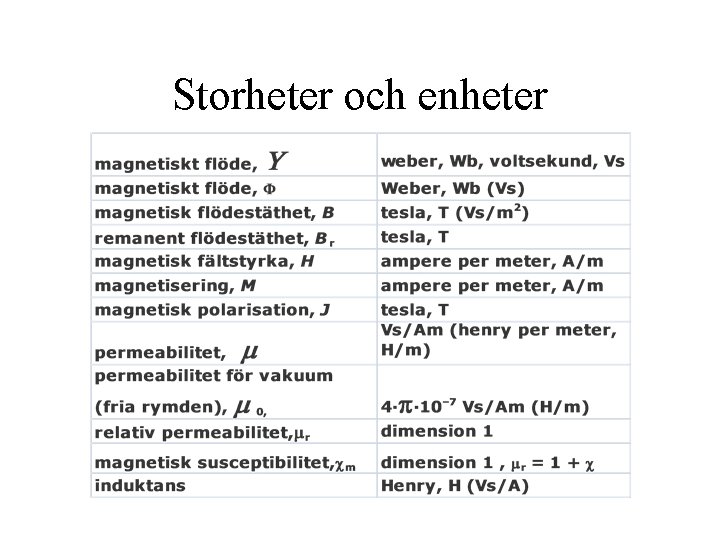

Storheter och enheter

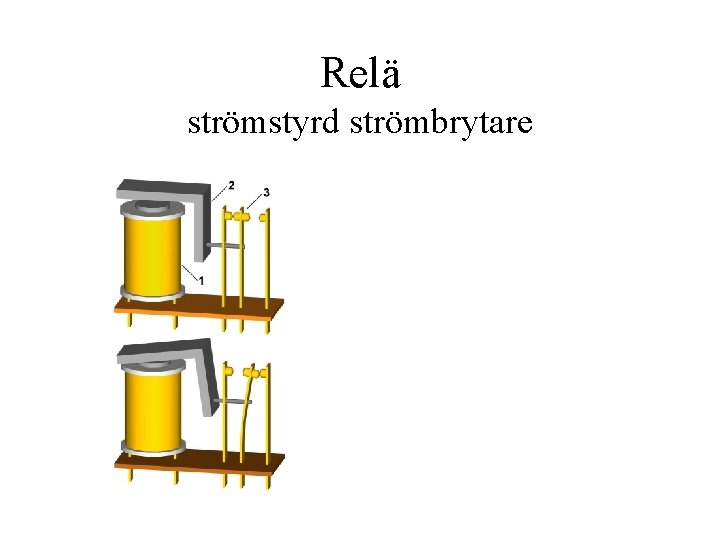

Relä strömstyrd strömbrytare

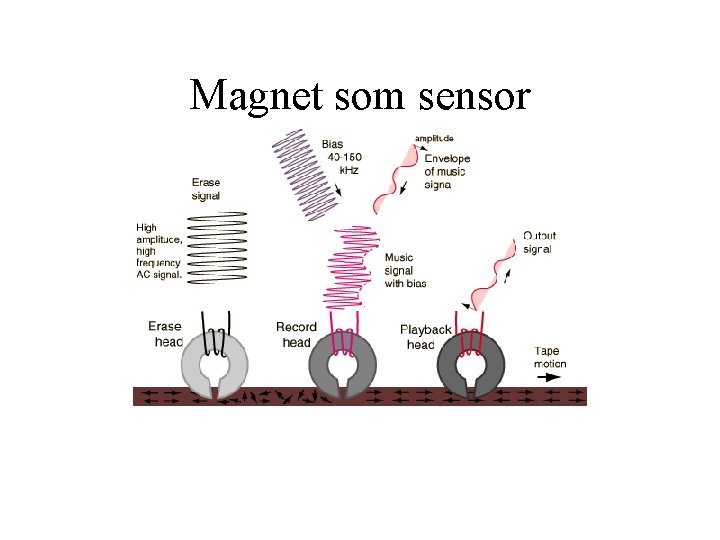

Magnet som sensor
