Magnetické pole

Některá tělesa působí na jiná tělesa ve svém okolí magnetickou silou: Příklady: nerost magnetit přitahuje železné předměty

Některá tělesa působí na jiná tělesa ve svém okolí magnetickou silou: Příklady: střelka kompasu se orientuje vždy v severojižním směru

Některá tělesa působí na jiná tělesa ve svém okolí magnetickou silou: Příklady: železné piliny vytvářejí pravidelné obrazce v okolí tyčového magnetu

Magnetické pole – oblast, v níž se projevují účinky magnetického působení Při zkoumání magnetického pole používáme malý volně otočný tyčový magnet – magnetku.

Magnetické pole – oblast, v níž se projevují účinky magnetického působení Při zkoumání magnetického pole používáme malý volně otočný tyčový magnet – magnetku. N S Nejsou-li poblíž magnetky žádná zmagnetizovaná tělesa, natočí se vždy tak, že jeden její konec míří k severu (severní pól magnetky – označení „N“) a druhý k jihu (jižní pól magnetky – označení „S“). Důvodem je zemské magnetické pole.

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N

Magnetické pole v okolí tyčového magnetu: S N Magnetky se orientují podél jistých křivek.

Magnetické pole v okolí tyčového magnetu: S N Magnetické indukční čáry: Myšlené prostorové orientované křivky, jejichž tečna v každém bodě má směr velmi malé magnetky, která je v tomto bodě umístěna.

Magnetické pole v okolí tyčového magnetu: S N Magnetické indukční čáry: Myšlené prostorové orientované křivky, jejichž tečna v každém bodě má směr velmi malé magnetky, která je v tomto bodě umístěna. Orientaci udává vždy směr od jižního k severnímu pólu této magnetky.

Magnetické pole v okolí tyčového magnetu: S N Magnetické indukční čáry jsou vždy uzavřené křivky.

Magnetické pole v okolí tyčového magnetu: S N Magnetické indukční čáry jsou vždy uzavřené křivky. Poznámka: Tato vlastnost souvisí s tím, že každý magnet má vždy dva póly. Neexistují tedy izolované magnetické „náboje“ jako v elektrickém poli.

Magnetické pole v okolí tyčového magnetu: S N Magnetické indukční čáry jsou vždy uzavřené křivky. Poznámka: Tato vlastnost souvisí s tím, že každý magnet má vždy dva póly. Neexistují tedy izolované magnetické „náboje“ jako v elektrickém poli.

Magnetické pole vodiče s proudem: I Magnetka se vychyluje i v blízkosti vodiče, kterým protéká elektrický proud. Vodič s proudem tedy rovněž vytváří magnetické pole.

Magnetické pole vodiče s proudem: I Magnetka se vychyluje i v blízkosti vodiče, kterým protéká elektrický proud. Vodič s proudem tedy rovněž vytváří magnetické pole. Magnetické indukční čáry přímého vodiče: soustředné kružnice ležící v rovinách kolmých k vodiči; průsečík těchto rovin s vodičem určuje jejich střed.

Magnetické pole vodiče s proudem: I C Magnetka se vychyluje i v blízkosti vodiče, kterým protéká elektrický proud. Vodič s proudem tedy rovněž vytváří magnetické pole. Magnetické indukční čáry přímého vodiče: soustředné kružnice ležící v rovinách kolmých k vodiči; průsečík těchto rovin s vodičem určuje jejich střed. Orientace indukčních čar závisí na směru proudu ve vodiči a dá se určit např. pomocí Ampèrova pravidla pravé ruky: Uchopíme-li vodič pravou rukou, ukazuje palec směr proudu a ohnuté prsty orientaci indukčních čar.

Magnetické pole cívky: Stočíme-li vodič do závitu, míří magnetické indukční čáry uvnitř závitu stejným směrem – pole se zesiluje. I

Magnetické pole cívky: Cívka: dlouhý vodič stočený do velkého množství závitů. Magnetické pole uvnitř cívky výrazně zesílí. I

Magnetické pole cívky: Cívka: dlouhý vodič stočený do velkého množství závitů. Magnetické pole uvnitř cívky výrazně zesílí. I

Magnetické pole cívky: Tvar magnetického pole cívky je velmi podobný magnetickému poli tyčového magnetu.

Magnetické pole cívky: Tvar magnetického pole cívky je velmi podobný magnetickému poli tyčového magnetu. Uvnitř cívky v blízkosti její osy je přibližně homogenní magnetické pole o velikosti: N. . . počet závitů, l. . . délka cívky

Magnetické vlastnosti látek: Elektron při svém pohybu okolo atomového jádra vytváří magnetické pole. Každý atom se tak chová jako elementární magnet.

Magnetické vlastnosti látek: Elektron při svém pohybu okolo atomového jádra vytváří magnetické pole. Každý atom se tak chová jako elementární magnet. U většiny látek jsou tyto elementární magnety uspořádány náhodně; navenek se jejich magnetické vlastnosti neprojevují. Pokud látku vložíme do vnějšího magnetického pole, jsou elementární magnety jeho působením ovlivněny a mohou změnit své uspořádání v látce.

Magnetické vlastnosti látek: 1. Diamagnetické látky Elementární magnety se orientují tak, že mírně zeslabují vnější magnetické pole. B

Magnetické vlastnosti látek: 1. Diamagnetické látky Elementární magnety se orientují tak, že mírně zeslabují vnější magnetické pole. Příklady diamagnetických látek: zlato, měď, rtuť, sklo, organické látky. . . B

Magnetické vlastnosti látek: 2. Paramagnetické látky Elementární magnety se orientují tak, že mírně zesilují vnější magnetické pole. B

Magnetické vlastnosti látek: 2. Paramagnetické látky Elementární magnety se orientují tak, že mírně zesilují vnější magnetické pole. Příklady paramagnetických látek: sodík, draslík, platina, hliník, soli, . . . B

Magnetické vlastnosti látek: 3. Feromagnetické látky Atomy jsou podobné paramagnetickým látkám, jsou však uspořádány jiným způsobem. Látka je rozdělena na malé (10 -3 – 10 mm 3) oblasti – magnetické domény. Uvnitř domén jsou elementární magnety uspořádány souhlasně; jednotlivé domény jsou navzájem orientovány náhodně.

Magnetické vlastnosti látek: 3. Feromagnetické látky Atomy jsou podobné paramagnetickým látkám, jsou však uspořádány jiným způsobem. Látka je rozdělena na malé (10 -3 – 10 mm 3) oblasti – magnetické domény. Uvnitř domén jsou elementární magnety uspořádány souhlasně; jednotlivé domény jsou navzájem orientovány náhodně. Působením vnějšího magnetického pole se zvětšují domény se shodnou orientací a zmenšují domény s opačnou orientací; magnetické pole výrazně zesiluje. B

Magnetické vlastnosti látek: 3. Feromagnetické látky Atomy jsou podobné paramagnetickým látkám, jsou však uspořádány jiným způsobem. Látka je rozdělena na malé (10 -3 – 10 mm 3) oblasti – magnetické domény. Uvnitř domén jsou elementární magnety uspořádány souhlasně; jednotlivé domény jsou navzájem orientovány náhodně. Působením vnějšího magnetického pole se zvětšují domény se shodnou orientací a zmenšují domény s opačnou orientací; magnetické pole výrazně zesiluje. B

Magnetické vlastnosti látek: 3. Feromagnetické látky Atomy jsou podobné paramagnetickým látkám, jsou však uspořádány jiným způsobem. Látka je rozdělena na malé (10 -3 – 10 mm 3) oblasti – magnetické domény. Uvnitř domén jsou elementární magnety uspořádány souhlasně; jednotlivé domény jsou navzájem orientovány náhodně. V dostatečně silném vnějším poli se shodně orientovaná doména rozšíří na celý objem látky. B Příklady feromagnetických látek: železo, kobalt, nikl, . . .

Magnetické vlastnosti látek: 3. Feromagnetické látky Po vypnutí vnějšího magnetického pole se některé feromagnetické látky vrátí k původnímu uspořádání („odmagnetují“ se) – látky magneticky měkké.

Magnetické vlastnosti látek: 3. Feromagnetické látky Po vypnutí vnějšího magnetického pole se některé feromagnetické látky vrátí k původnímu uspořádání („odmagnetují“ se) – látky magneticky měkké. Praktické využití: jádra transformátorů, elektromagnety, relé, jističe, . .

Magnetické vlastnosti látek: 3. Feromagnetické látky Jiné látky (např. ocel s přísadou uhlíku) zůstanou zmagnetované i po vypnutí vnějšího magnetického pole – látky magneticky tvrdé.

Magnetické vlastnosti látek: 3. Feromagnetické látky Jiné látky (např. ocel s přísadou uhlíku) zůstanou zmagnetované i po vypnutí vnějšího magnetického pole – látky magneticky tvrdé. Praktické využití: permanentní magnety, elektromotory. . .

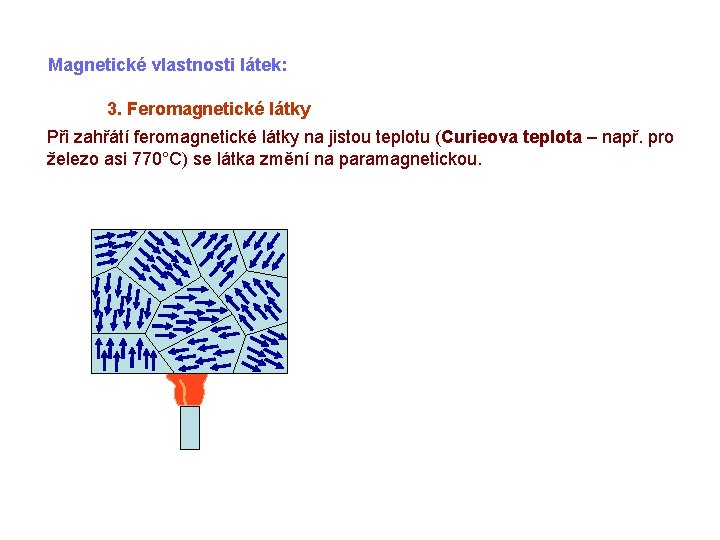

Magnetické vlastnosti látek: 3. Feromagnetické látky Při zahřátí feromagnetické látky na jistou teplotu (Curieova teplota – např. pro železo asi 770°C) se látka změní na paramagnetickou.

Magnetické vlastnosti látek: 3. Feromagnetické látky Při zahřátí feromagnetické látky na jistou teplotu (Curieova teplota – např. pro železo asi 770°C) se látka změní na paramagnetickou.

Magnetické vlastnosti látek: 3. Feromagnetické látky Při zahřátí feromagnetické látky na jistou teplotu (Curieova teplota – např. pro železo asi 770°C) se látka změní na paramagnetickou. Když teplota poklesne, látka se opět stane feromagnetickou a obnoví se doménové uspořádání.
