Magnetické pole cievky s prúdom

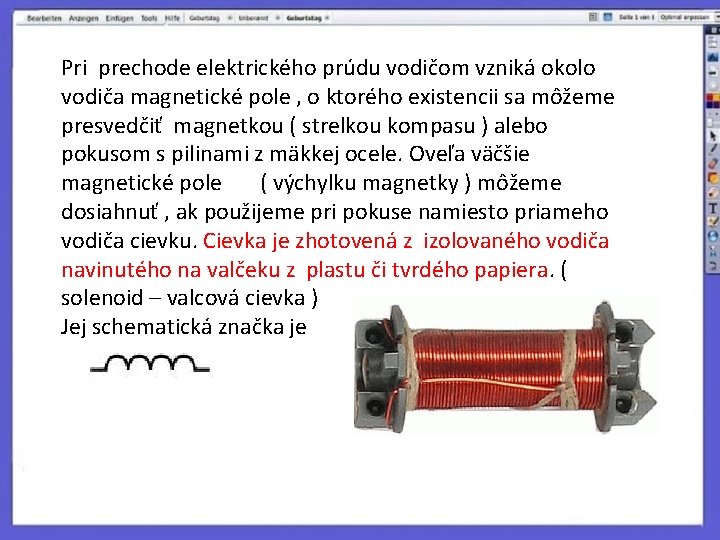

Pri prechode elektrického prúdu vodičom vzniká okolo vodiča magnetické pole , o ktorého existencii sa môžeme presvedčiť magnetkou ( strelkou kompasu ) alebo pokusom s pilinami z mäkkej ocele. Oveľa väčšie magnetické pole ( výchylku magnetky ) môžeme dosiahnuť , ak použijeme pri pokuse namiesto priameho vodiča cievku. Cievka je zhotovená z izolovaného vodiča navinutého na valčeku z plastu či tvrdého papiera. ( solenoid – valcová cievka ) Jej schematická značka je

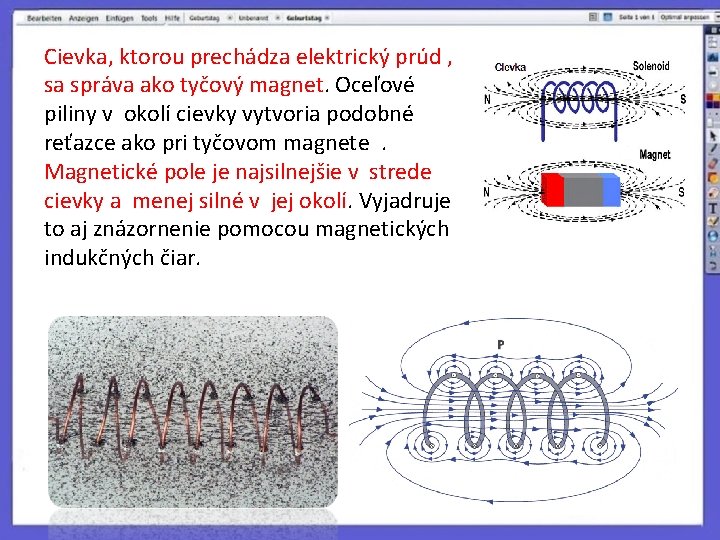

Cievka, ktorou prechádza elektrický prúd , sa správa ako tyčový magnet. Oceľové piliny v okolí cievky vytvoria podobné reťazce ako pri tyčovom magnete . Magnetické pole je najsilnejšie v strede cievky a menej silné v jej okolí. Vyjadruje to aj znázornenie pomocou magnetických indukčných čiar.

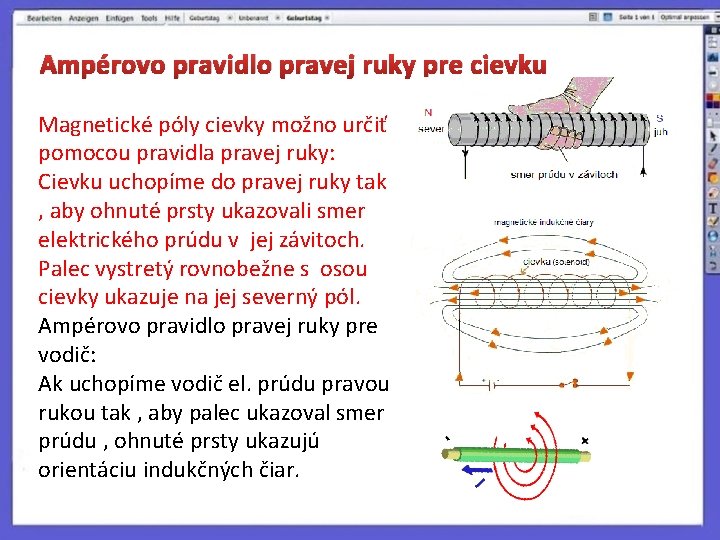

Ampérovo pravidlo pravej ruky pre cievku Magnetické póly cievky možno určiť pomocou pravidla pravej ruky: Cievku uchopíme do pravej ruky tak , aby ohnuté prsty ukazovali smer elektrického prúdu v jej závitoch. Palec vystretý rovnobežne s osou cievky ukazuje na jej severný pól. Ampérovo pravidlo pravej ruky pre vodič: Ak uchopíme vodič el. prúdu pravou rukou tak , aby palec ukazoval smer prúdu , ohnuté prsty ukazujú orientáciu indukčných čiar.

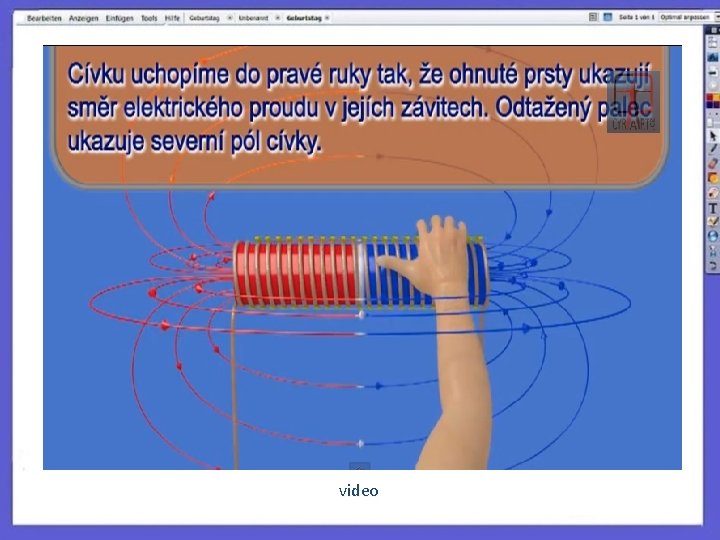

video

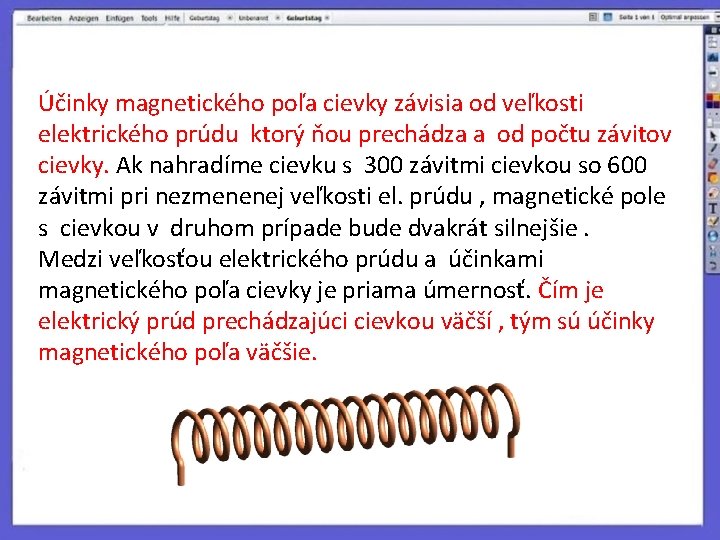

Účinky magnetického poľa cievky závisia od veľkosti elektrického prúdu ktorý ňou prechádza a od počtu závitov cievky. Ak nahradíme cievku s 300 závitmi cievkou so 600 závitmi pri nezmenenej veľkosti el. prúdu , magnetické pole s cievkou v druhom prípade bude dvakrát silnejšie. Medzi veľkosťou elektrického prúdu a účinkami magnetického poľa cievky je priama úmernosť. Čím je elektrický prúd prechádzajúci cievkou väčší , tým sú účinky magnetického poľa väčšie.

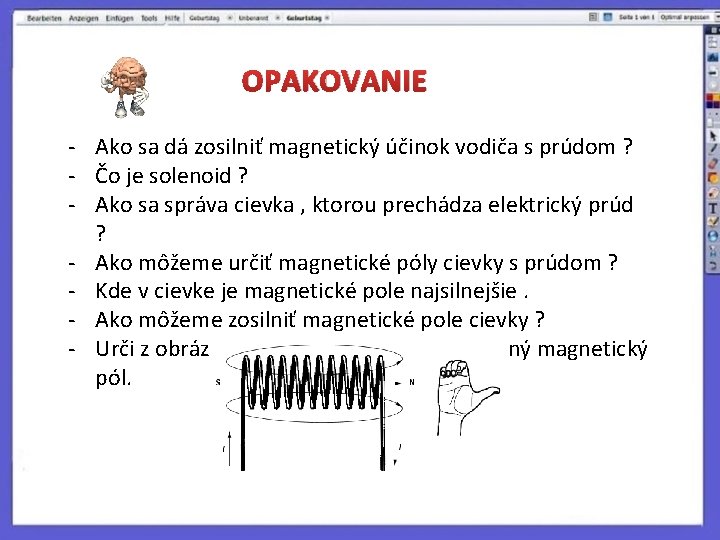

OPAKOVANIE - Ako sa dá zosilniť magnetický účinok vodiča s prúdom ? - Čo je solenoid ? - Ako sa správa cievka , ktorou prechádza elektrický prúd ? - Ako môžeme určiť magnetické póly cievky s prúdom ? - Kde v cievke je magnetické pole najsilnejšie. - Ako môžeme zosilniť magnetické pole cievky ? - Urči z obrázka , kde bude mať cievka severný magnetický pól.
