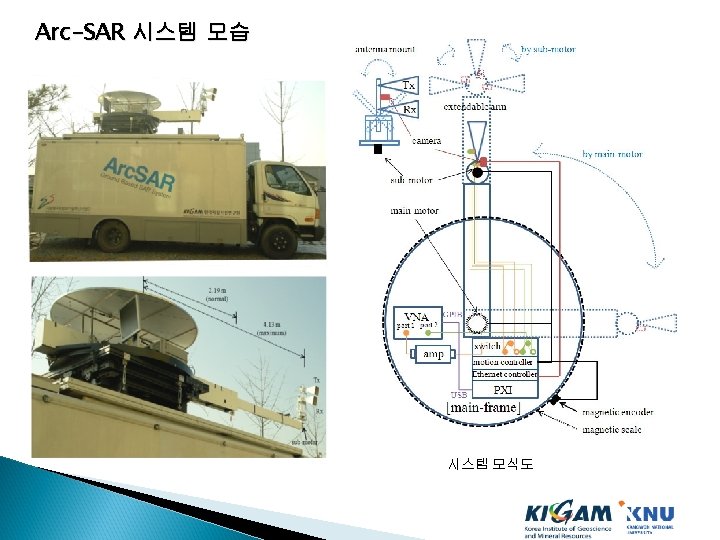

Magnetic encoder를 이용한 모션제어 magnetic scale (resolution : 10 μm)
기타 주변 장 치 - 카메라 - 온/습도‧기압계 : Basler SCA 1390 -17 GC : Vaisala PTU-303 : SCAN mode : SPOT mode
Arc-SAR 실험 <<Measurement parameters>> Parameter(unit) Center frequency (GHz) Bandwidth (GHz) Range sampling Power (d. Bm) - calibration - measurement Maximum of range (m) Boom length (mm) Measuring spacing (°) Date(yy/mm/dd) Location Algorithm SPOT mode SCAN mode 9. 65 0. 3 801 1601 VNA (0) + amplifier (37) - attenuator (40) VNA (0) + amplifier (37) 200 400 3000 0. 54 2011/10/20 2011/12/13 세종시 은하수공원 연기군 예양리 polar coordinate time-domain polar coordinate range-doppler

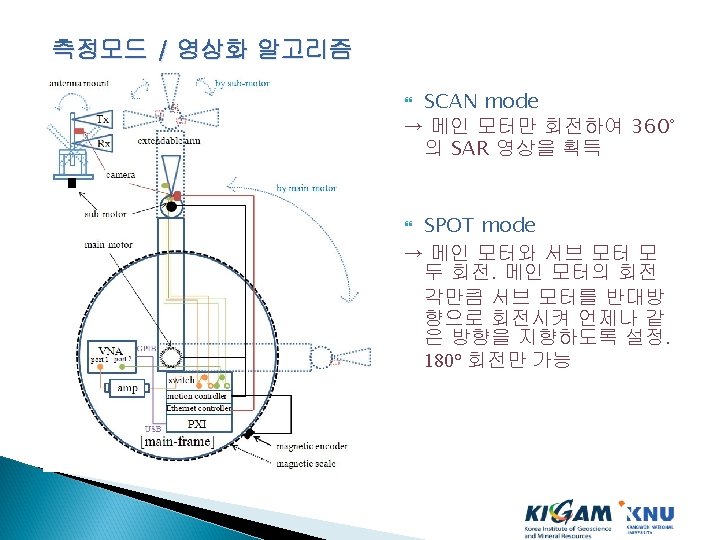

SCAN mode
SPOT mode
