ΔΙΑΧΕΙΡΙΣΗ ΔΙΚΤΥΩΝ Β. Μάγκλαρης maglaris@netmode. ntua. gr www. netmode. ntua. gr 21/10/2009

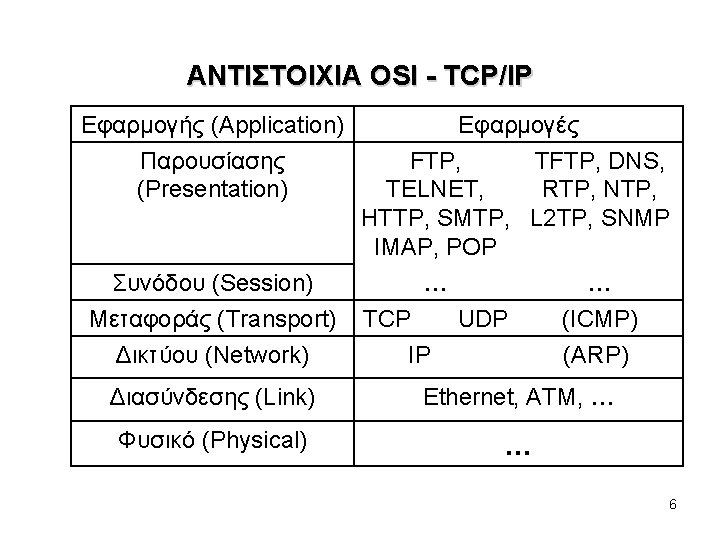

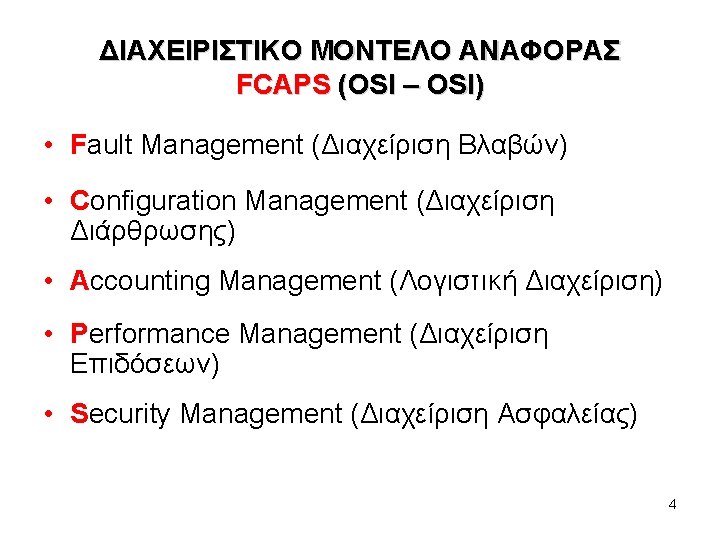

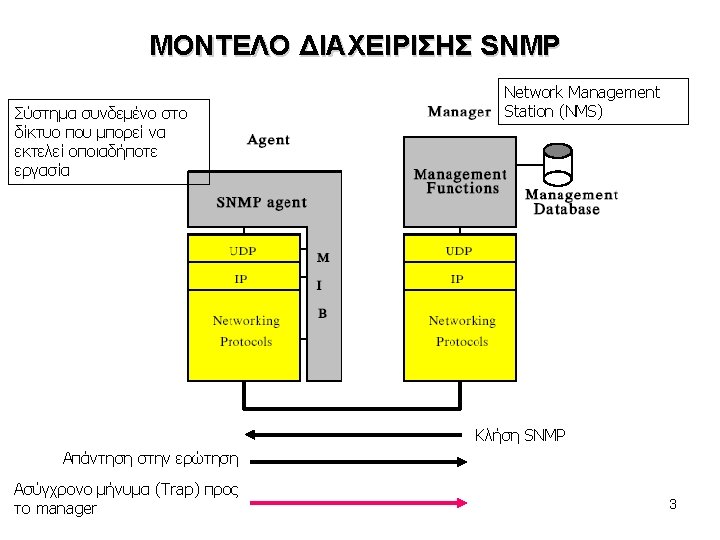

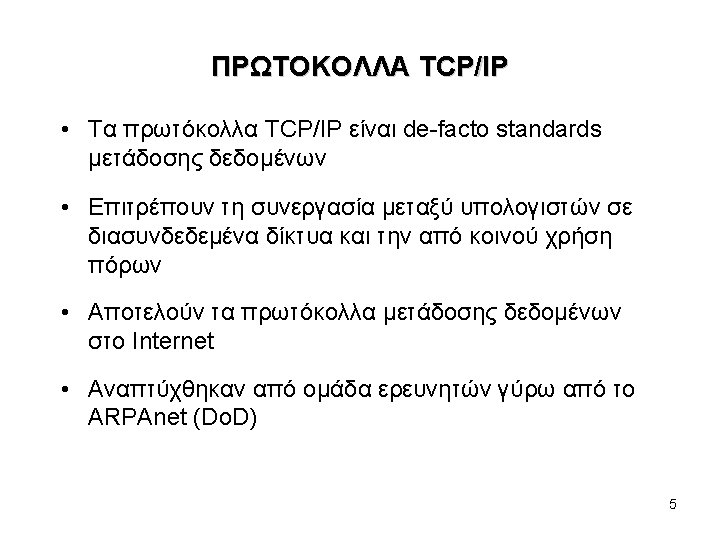

ΑΝΤΙΣΤΟΙΧΙΑ OSI - TCP/IP Εφαρμογής (Application) Παρουσίασης (Presentation) Συνόδου (Session) Μεταφοράς (Transport) Δικτύου (Network) Εφαρμογές FTP, TFTP, DNS, TELNET, RTP, NTP, HTTP, SMTP, L 2 TP, SNMP IMAP, POP … TCP IP UDP … (ICMP) (ARP) Διασύνδεσης (Link) Ethernet, ATM, … Φυσικό (Physical) . . . 6

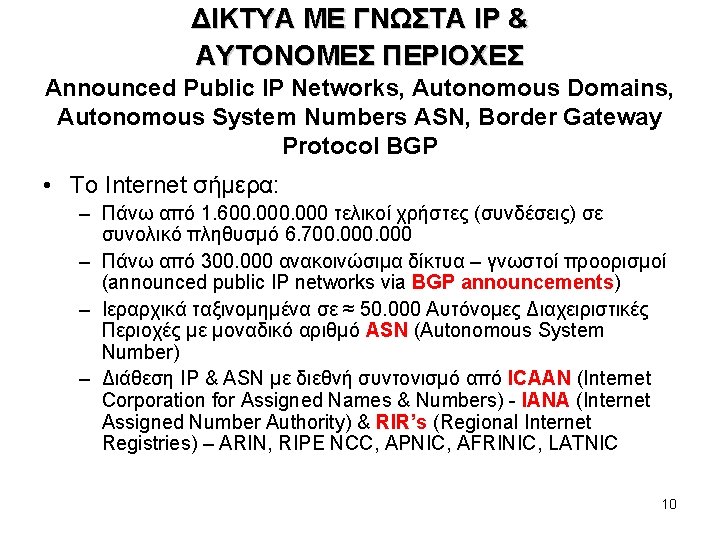

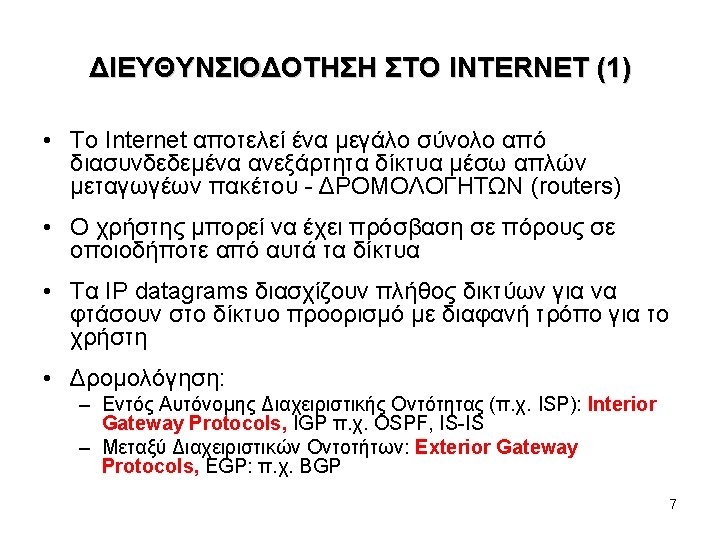

ΔΙΚΤΥΑ ME ΓΝΩΣΤΑ IP & ΑΥΤΟΝΟΜΕΣ ΠΕΡΙΟΧΕΣ Announced Public IP Networks, Autonomous Domains, Autonomous System Numbers ASN, Border Gateway Protocol BGP • Το Internet σήμερα: – Πάνω από 1. 600. 000 τελικοί χρήστες (συνδέσεις) σε συνολικό πληθυσμό 6. 700. 000 – Πάνω από 300. 000 ανακοινώσιμα δίκτυα – γνωστοί προορισμοί (announced public IP networks via BGP announcements) – Ιεραρχικά ταξινομημένα σε ≈ 50. 000 Αυτόνομες Διαχειριστικές Περιοχές με μοναδικό αριθμό ASN (Autonomous System Number) – Διάθεση IP & ASN με διεθνή συντονισμό από ICAAN (Internet Corporation for Assigned Names & Numbers) - IANA (Internet Assigned Number Authority) & RIR’s (Regional Internet Registries) – ARIN, RIPE NCC, APNIC, AFRINIC, LATNIC 10

ΚΑΤΑΝΟΜΗ ΧΡΗΣΗΣ INTERNET ΑΝΑ ΗΠΕΙΡΟ (1/2) http: //www. internetworldstats. com/stats. htm 11

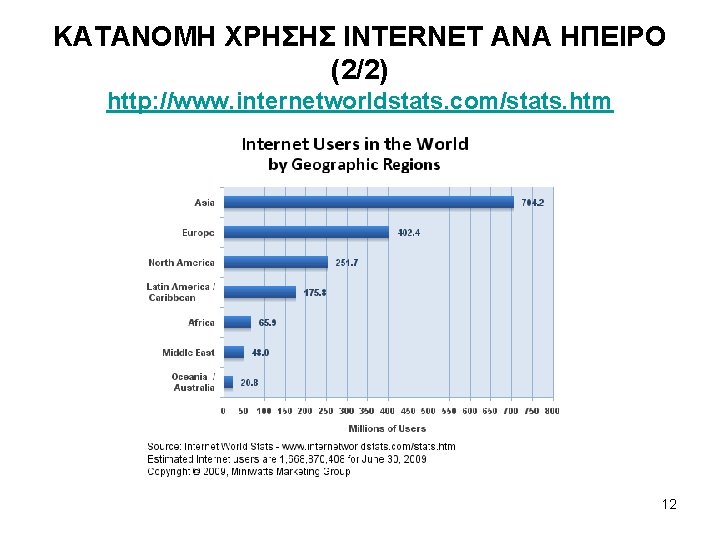

ΚΑΤΑΝΟΜΗ ΧΡΗΣΗΣ INTERNET ΑΝΑ ΗΠΕΙΡΟ (2/2) http: //www. internetworldstats. com/stats. htm 12

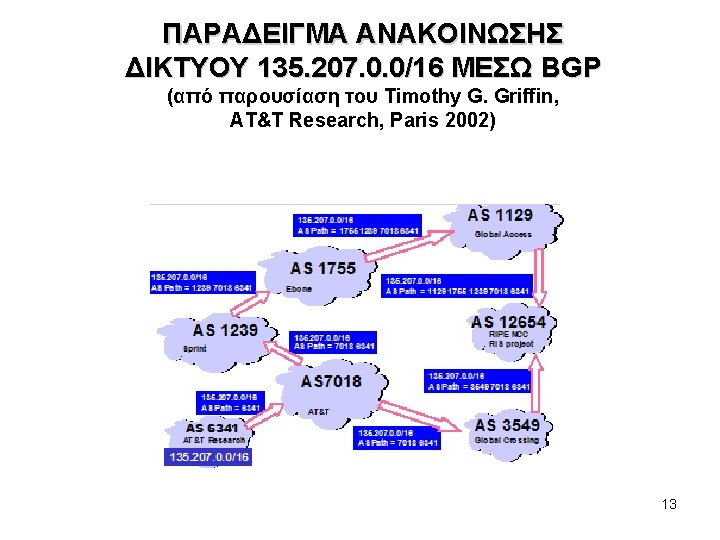

ΠΛΗΘΟΣ ΑΡΙΘΜΩΝ ΑΥΤΟΝΟΜΩΝ ΣΥΣΤΗΜΑΤΩΝ (ASN/RIR: Autonomous System Numbers ανά Regional Internet Registry & Συνολικά από ICAAN - ΙΑΝΑ) http: //bgp. potaroo. net/ 15

ΑΠΟΔΟΣΗ DOMAIN NAMES (Registrars) & IP - ASN ADDRESS SPACES (Host Masters) • ΔΙΕΘΝΗΣ ΣΥΝΤΟΝΙΣΜΟΣ: ICANΝ (Internet Corporation for Assigned Names & Numbers) http: //www. icann. org/ μέσω της TLD (Top Level Domain) Database Generic Domain Names (. edu, . com, . net, . org, . gov, . mil, …) – Υπεύθυνοι ονοματοδοσίας (Domain Name Registrars): Veri. Sign (για το. com, . net, …), Educause (. edu), PIR (. org) … • Country Code (cc) Domain Names (. gr, . fr, . uk, . de, . jp, …) – Υπεύθυνοι ονοματοδοσίας (Domain Name Registrars ανά χώρα) • Host Masters: Απόδοση διευθύνσεων IP & Autonomous System Numbers (ASN) ανά Ήπειρο από Regional Internet Registries (RIR) και μετά ανά διαχειριστική οντότητα (Local Internet Registries) • ARIN (American Registry for Internet Numbers) • RIPE NCC (Resaux IP Eurepeens – Network Coordination Center) • APNIC (Asia Pacific Network Information Center) • AFRINIC (African Network Information Center) 16 • LATNIC (Latin American & Caribbean Network Information Center)

ΤΟ «ΕΜΠΟΡΙΚΟ» INTERNET There is no Free Lunch Οι 9 Tier 1 ISP’s με πρόσβαση στα 300, 000 δίκτυα γνωστούς προορισμούς του Internet : 1. AOL Transit Data Network 2. AT&T 3. Global Crossing 4. Level 3 5. Verizon Business 6. NTT Com. 7. Qwest 8. SAVVIS 9. Sprint. Link 17

ΤΟ ΔΙΚΤΥΟ ΤΟΥ Ε. Μ. Π. ntua. gr (147. 102. 0. 0/16, ASN 3323) 18

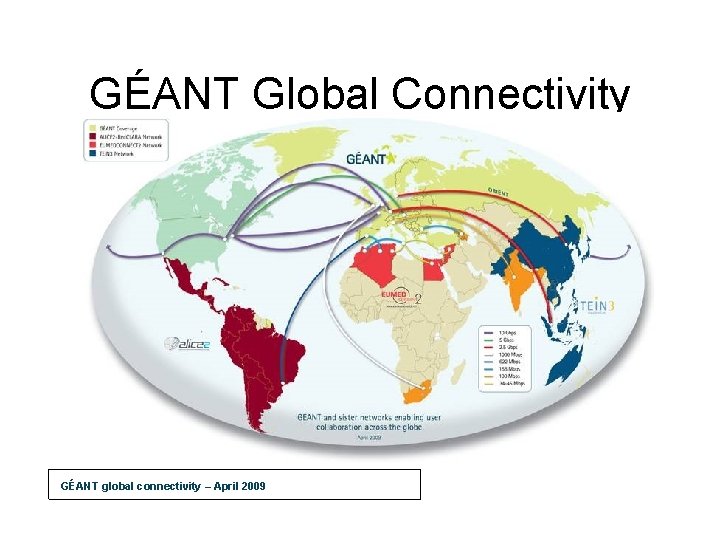

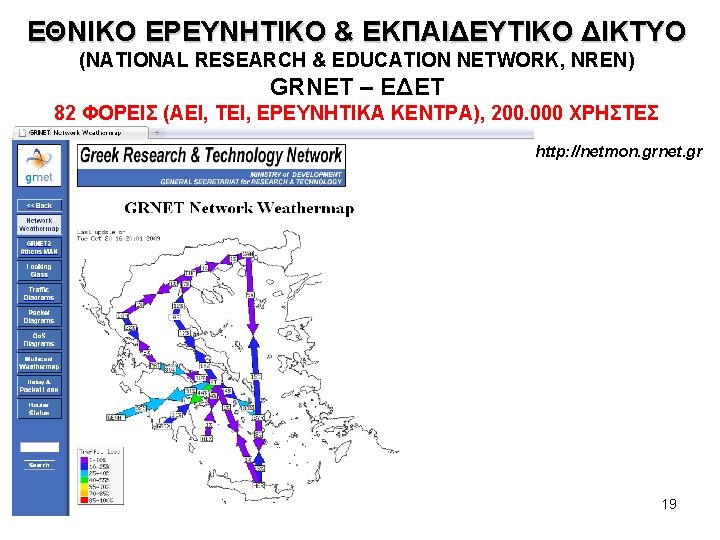

GÉANT Global Connectivity GÉANT global connectivity – April 2009

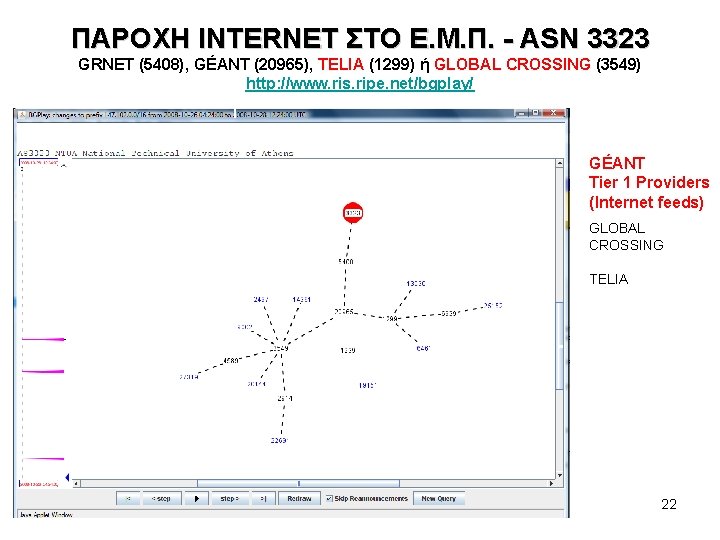

ΠΑΡΟΧΗ INTERNET ΣΤΟ Ε. Μ. Π. - ASN 3323 GRNET (5408), GÉANT (20965), TELIA (1299) ή GLOBAL CROSSING (3549) http: //www. ris. ripe. net/bgplay/ GÉANT Tier 1 Providers (Internet feeds) GLOBAL CROSSING TELIA 22

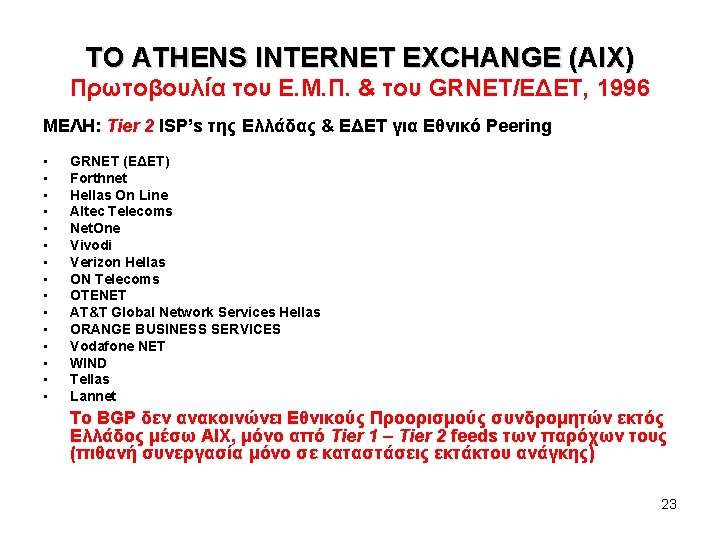

ΤΟ ATHENS INTERNET EXCHANGE (AIX) Πρωτοβουλία του Ε. Μ. Π. & του GRNET/ΕΔΕΤ, 1996 ΜΕΛΗ: Tier 2 ISP’s της Ελλάδας & ΕΔΕΤ για Εθνικό Peering • • • • GRNET (ΕΔΕΤ) Forthnet Hellas On Line Altec Telecoms Net. One Vivodi Verizon Hellas ON Telecoms OTENET AT&T Global Network Services Hellas ORANGE BUSINESS SERVICES Vodafone NET WIND Tellas Lannet Το BGP δεν ανακοινώνει Εθνικούς Προορισμούς συνδρομητών εκτός Ελλάδος μέσω AIX, μόνο από Tier 1 – Tier 2 feeds των παρόχων τους (πιθανή συνεργασία μόνο σε καταστάσεις εκτάκτου ανάγκης) 23
