MAGISTRALE

Magistrale �Uloga magistrala je da povežu različite uređaje (memorije, procesore, periferijske uređaje) �Magistrale omogućavaju prenos podataka, adresa i kontrolnih signala. �Prenos podataka može biti �SERIJSKI (bit po bit) �PARALELNI (istovremeni prenos 8 bitova)

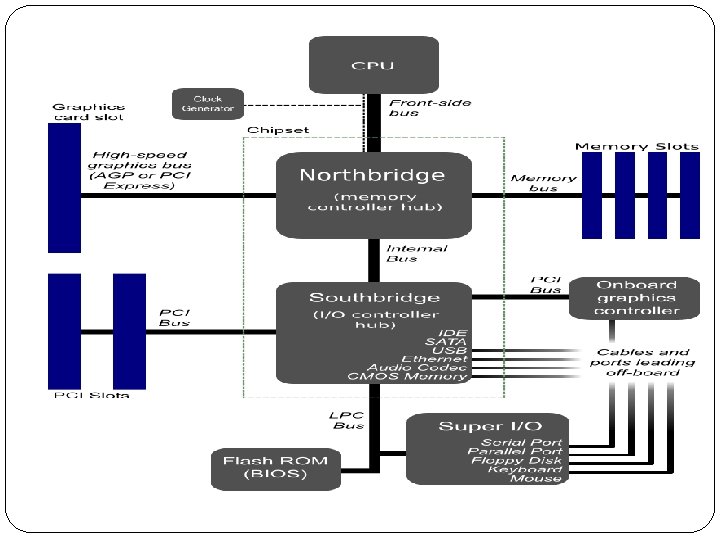

� Magistrale mogu biti asinhrone i SINHRONE (podatke prenose u trenucima određenim otkucajima sata) � Magistrala podataka (data bus) - razmena podataka između procesora i memorijskih lokacija (32 b ili 64 b) � Adresna magistrala (Adress bus) – prenosi adrese koje generiše procesor � Kontrolna magistrala (Control bus) – prenos upravljačkih i kontrolnih signala od procesora ka komponentama i obratno Kada se podatak pošalje magistralom podataka, istovremeno se pošalje adresa komponente ili memorijske lokacije kojoj je podatak upućen. Kada komponenta prepozna svoju adresu na adresnoj magistrali, ona zna da treba da preuzme podatak sa magistrale podataka. Kada procesor traži podatak od komponente ili memorijske lokacije, on šalje adresu komponente adresnom magistralom, a kontrolnom magistraom upućuje signal da se traženi podatak pošalje magistralom podataka.

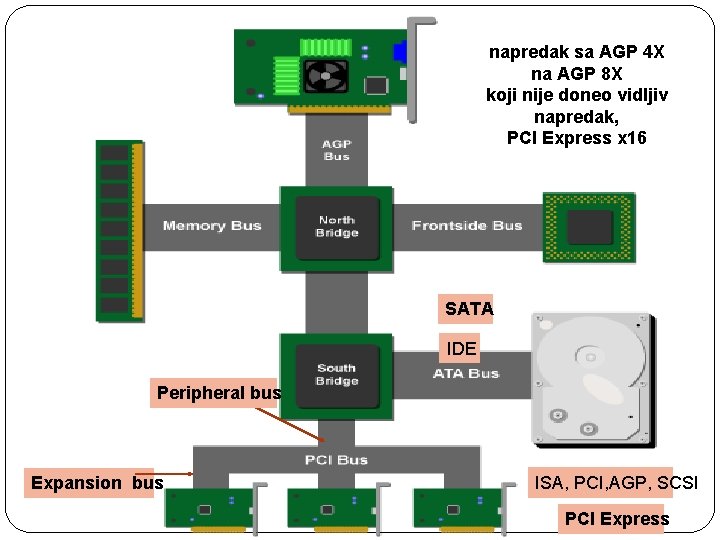

napredak sa AGP 4 X na AGP 8 X koji nije doneo vidljiv napredak, PCI Express x 16 SATA IDE Peripheral bus Expansion bus ISA, PCI, AGP, SCSI PCI Express
