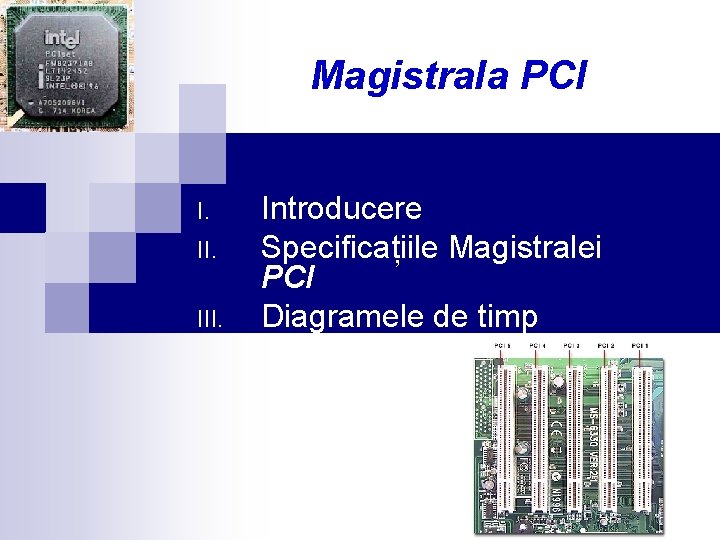

Magistrala PCI I III Introducere Specificaiile Magistralei PCI

Magistrala PCI I. III. Introducere Specificațiile Magistralei PCI Diagramele de timp

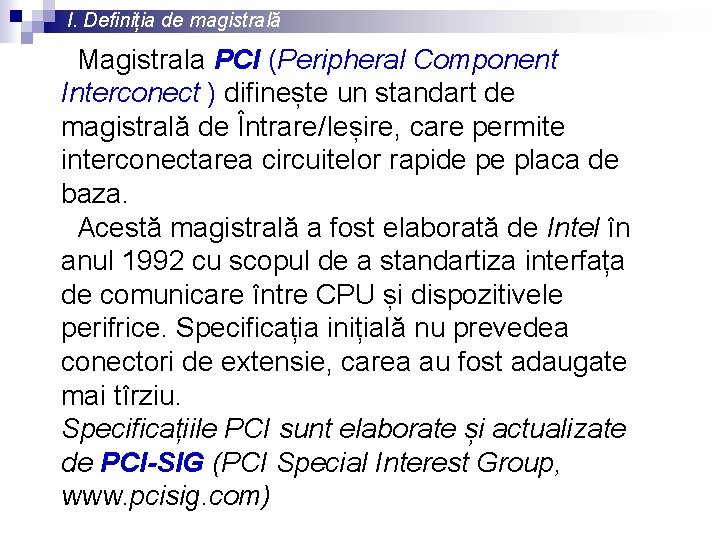

I. Definiția de magistrală Magistrala PCI (Peripheral Component Interconect ) difinește un standart de magistrală de Întrare/Ieșire, care permite interconectarea circuitelor rapide pe placa de baza. Acestă magistrală a fost elaborată de Intel în anul 1992 cu scopul de a standartiza interfața de comunicare între CPU și dispozitivele perifrice. Specificația inițială nu prevedea conectori de extensie, carea au fost adaugate mai tîrziu. Specificațiile PCI sunt elaborate și actualizate de PCI-SIG (PCI Special Interest Group, www. pcisig. com)

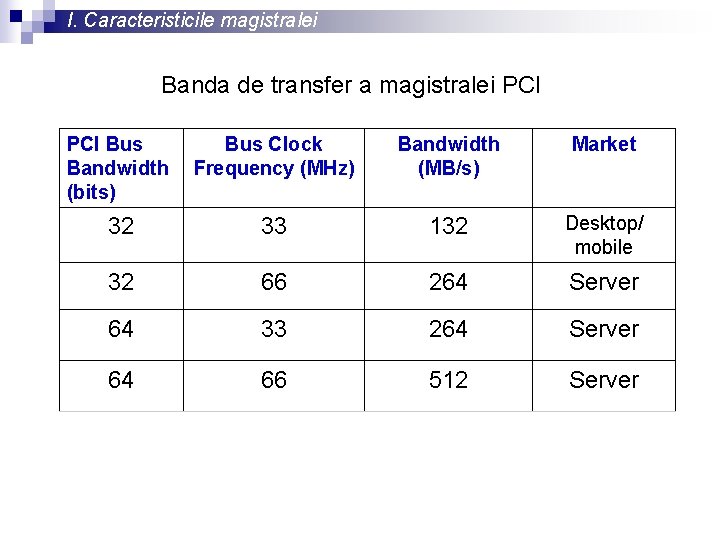

I. Caracteristicile magistralei Banda de transfer a magistralei PCI Bus Bandwidth (bits) Bus Clock Frequency (MHz) Bandwidth (MB/s) Market 32 33 132 Desktop/ mobile 32 66 264 Server 64 33 264 Server 64 66 512 Server

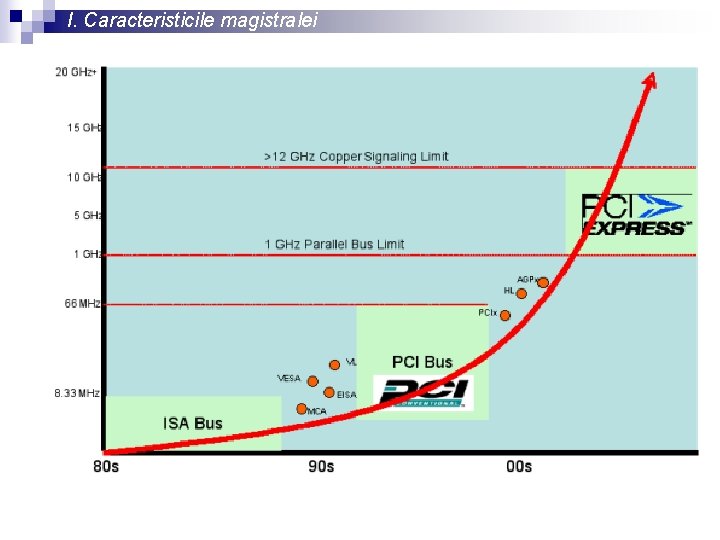

I. Caracteristicile magistralei

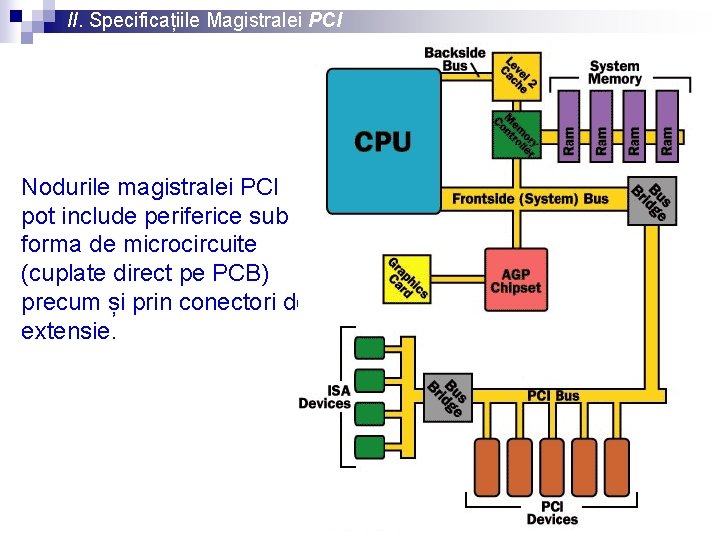

II. Specificațiile Magistralei PCI Nodurile magistralei PCI pot include periferice sub forma de microcircuite (cuplate direct pe PCB) precum și prin conectori de extensie.

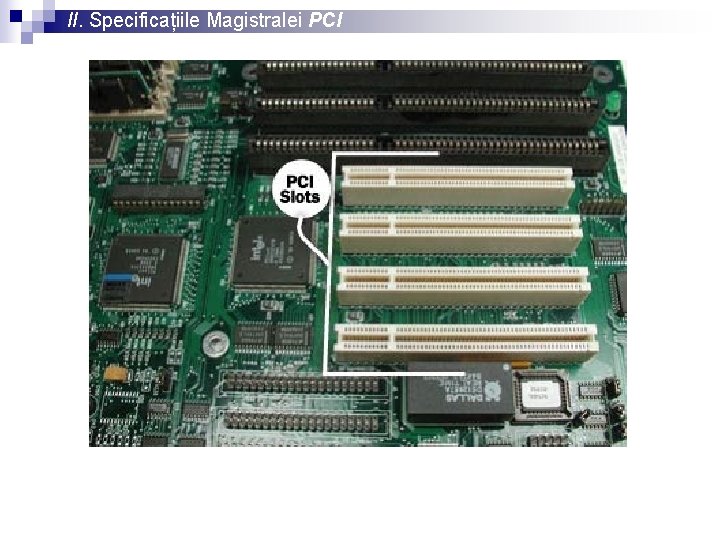

II. Specificațiile Magistralei PCI

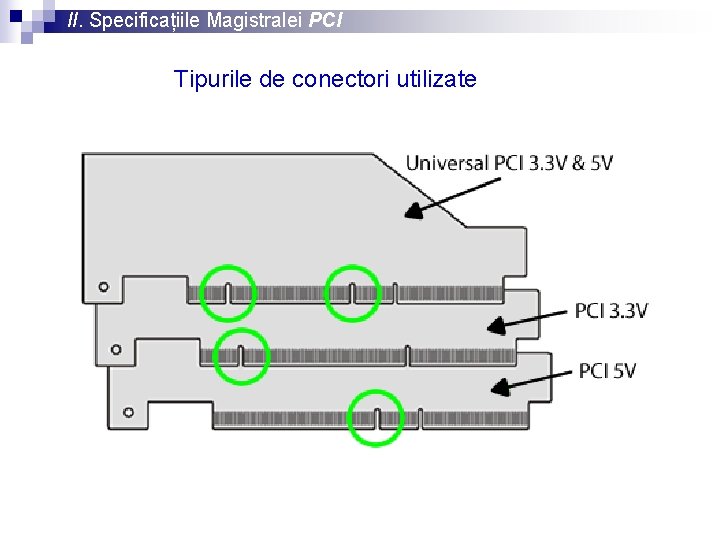

II. Specificațiile Magistralei PCI Tipurile de conectori utilizate

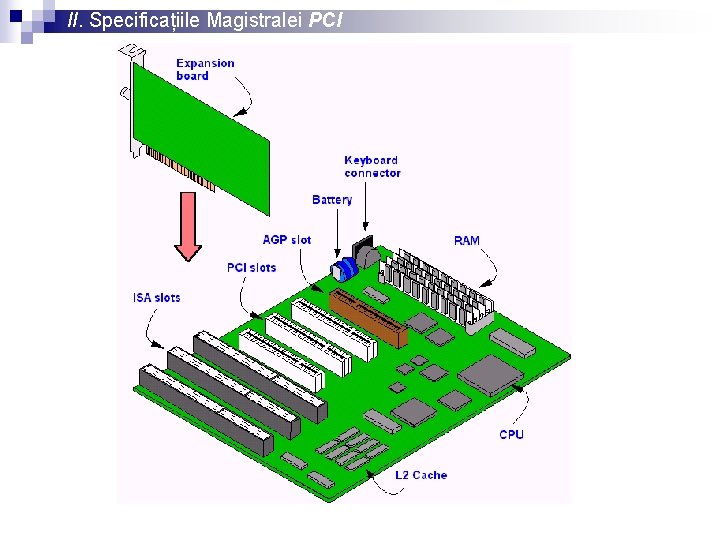

II. Specificațiile Magistralei PCI

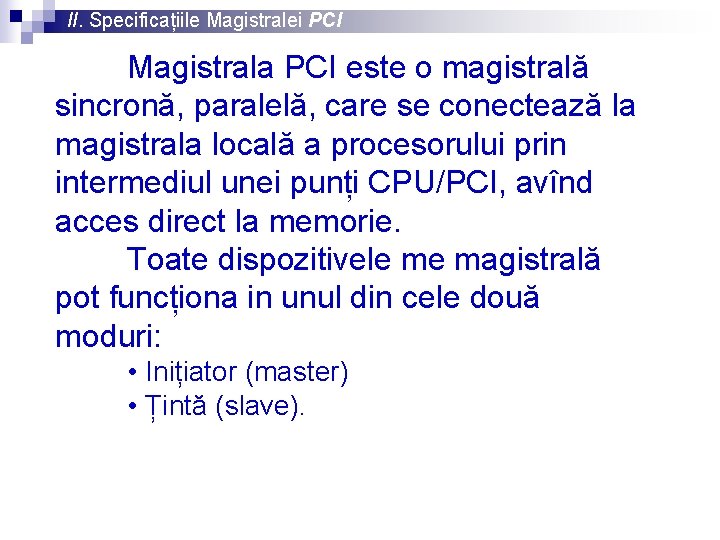

II. Specificațiile Magistralei PCI Magistrala PCI este o magistrală sincronă, paralelă, care se conectează la magistrala locală a procesorului prin intermediul unei punți CPU/PCI, avînd acces direct la memorie. Toate dispozitivele me magistrală pot funcționa in unul din cele două moduri: • Inițiator (master) • Țintă (slave).

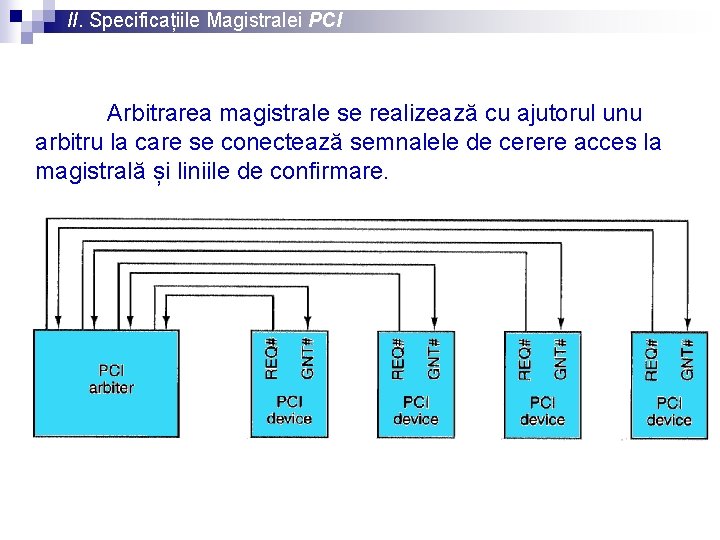

II. Specificațiile Magistralei PCI Arbitrarea magistrale se realizează cu ajutorul unu arbitru la care se conectează semnalele de cerere acces la magistrală și liniile de confirmare.

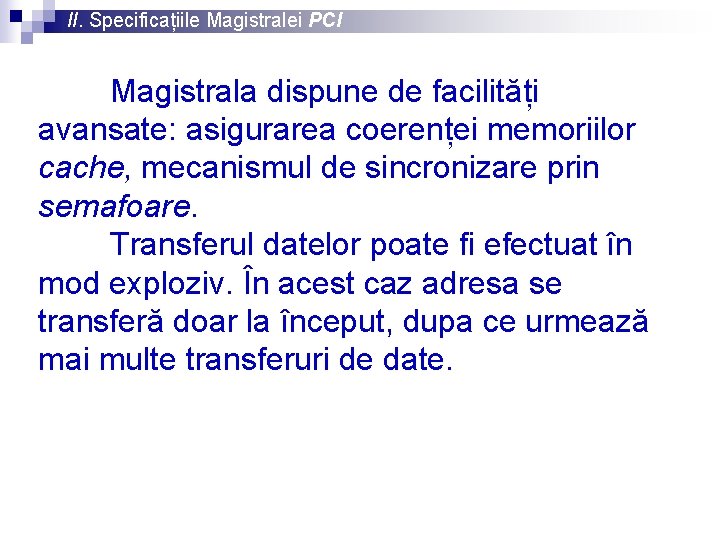

II. Specificațiile Magistralei PCI Magistrala dispune de facilități avansate: asigurarea coerenței memoriilor cache, mecanismul de sincronizare prin semafoare. Transferul datelor poate fi efectuat în mod exploziv. În acest caz adresa se transferă doar la început, dupa ce urmează mai multe transferuri de date.

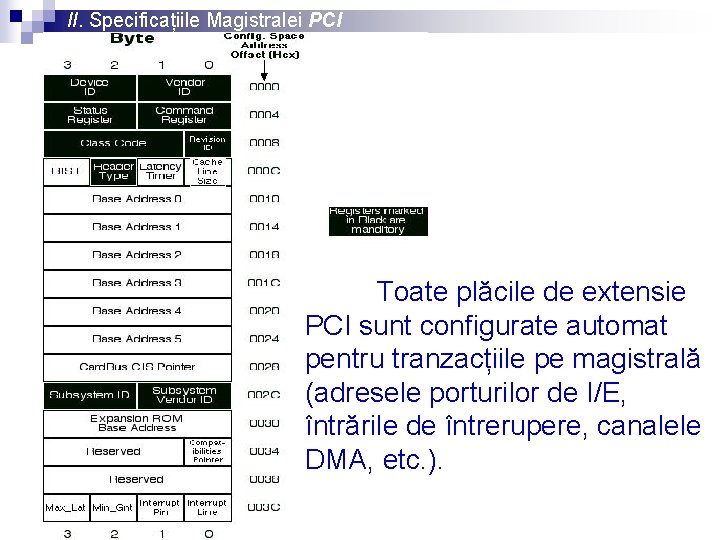

II. Specificațiile Magistralei PCI Toate plăcile de extensie PCI sunt configurate automat pentru tranzacțiile pe magistrală (adresele porturilor de I/E, întrările de întrerupere, canalele DMA, etc. ).

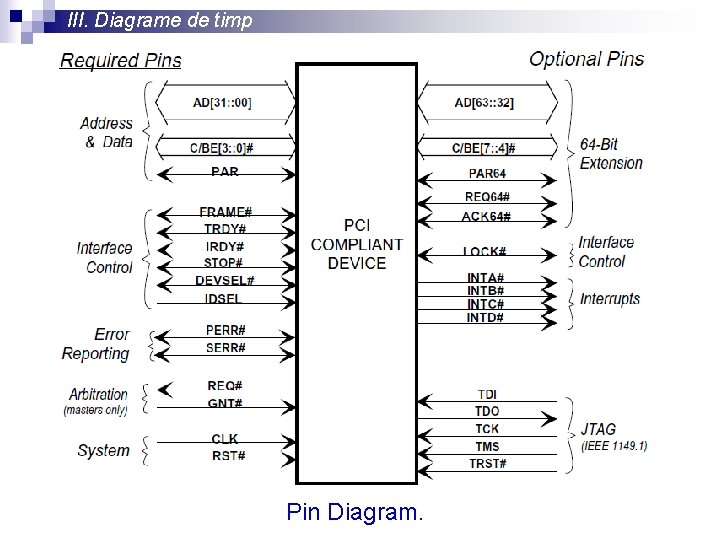

III. Diagrame de timp Pin Diagram.

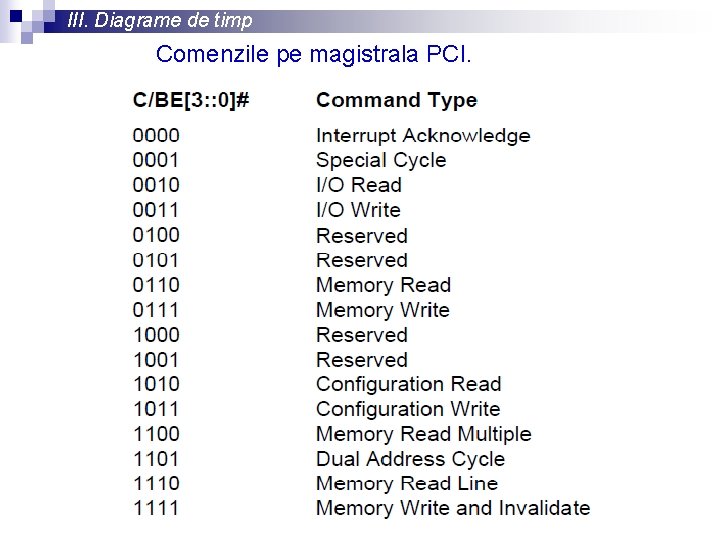

III. Diagrame de timp Comenzile pe magistrala PCI.

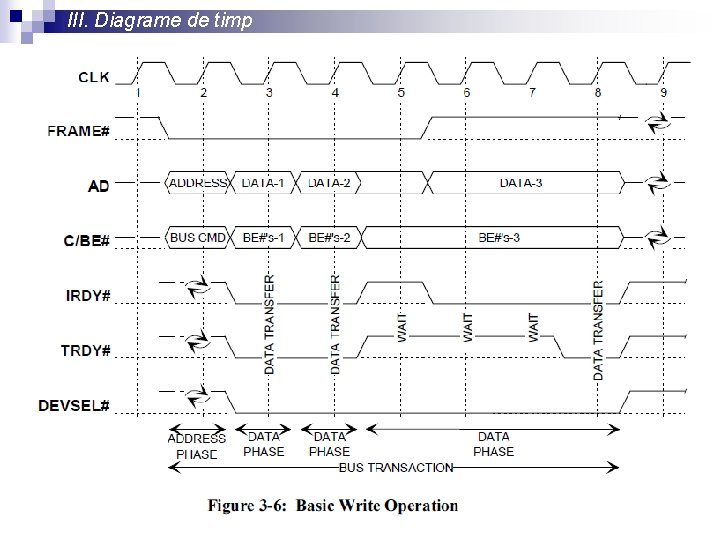

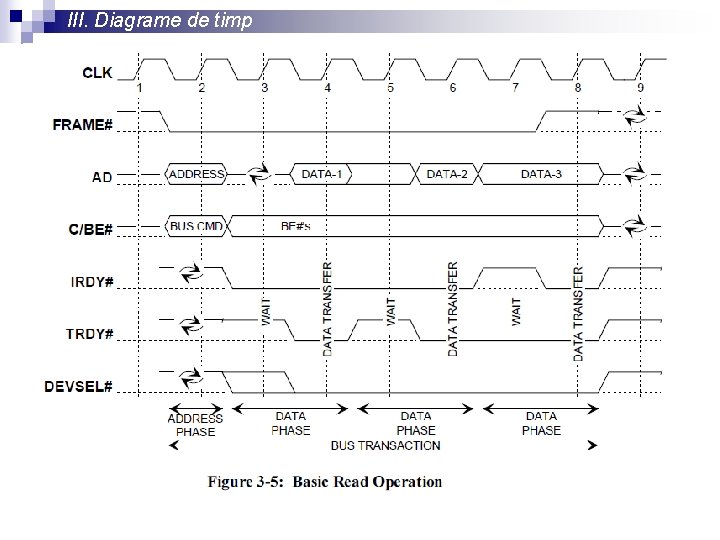

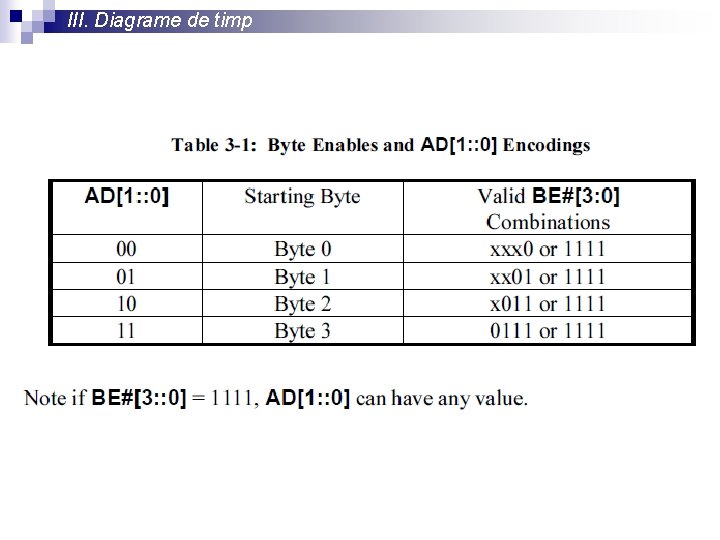

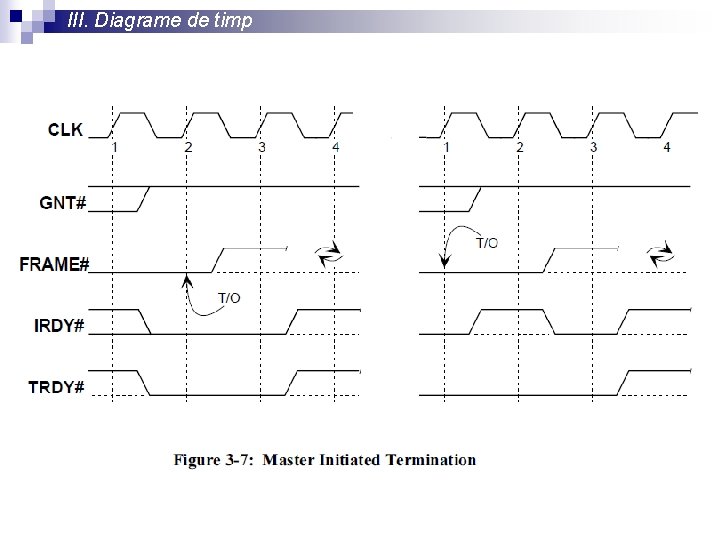

III. Diagrame de timp

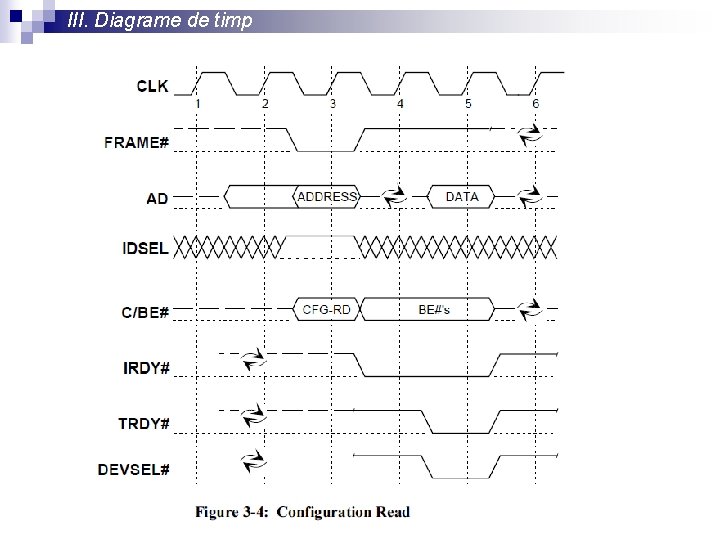

III. Diagrame de timp

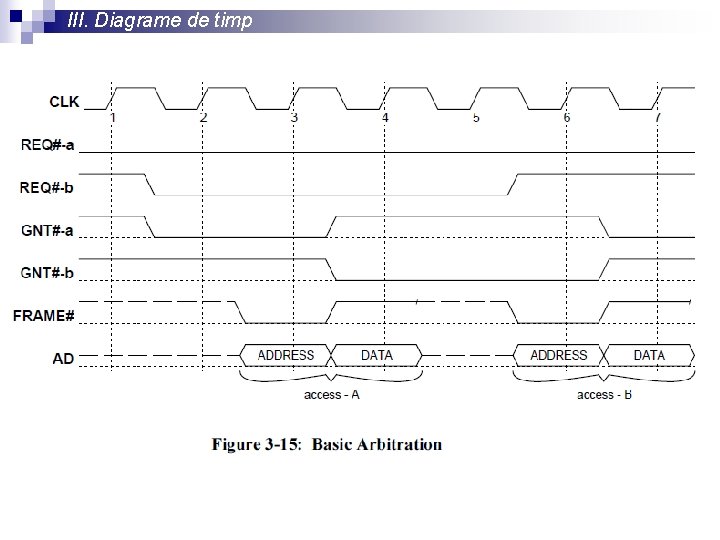

III. Diagrame de timp

III. Diagrame de timp

III. Diagrame de timp

III. Diagrame de timp
