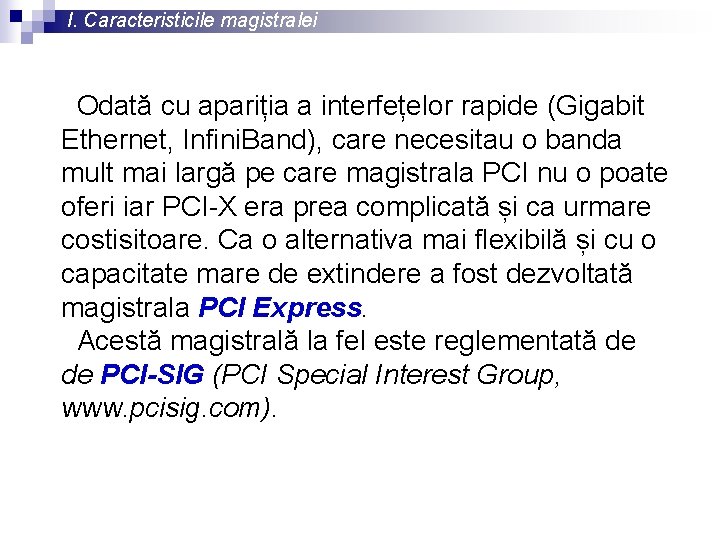

I. Caracteristicile magistralei Odată cu apariția a interfețelor rapide (Gigabit Ethernet, Infini. Band), care necesitau o banda mult mai largă pe care magistrala PCI nu o poate oferi iar PCI-X era prea complicată și ca urmare costisitoare. Ca o alternativa mai flexibilă și cu o capacitate mare de extindere a fost dezvoltată magistrala PCI Express. Acestă magistrală la fel este reglementată de de PCI-SIG (PCI Special Interest Group, www. pcisig. com).

I. Caracteristicile magistralei

II. Specificațiile Magistralei PCI - express

II. Specificațiile Magistralei PCI - express

II. Specificațiile Magistralei PCI - express

II. Specificațiile Magistralei PCI - express

II. Specificațiile Magistralei PCI - express

II. Specificațiile Magistralei PCI - express Calculator tipic cu PCI-Express

II. Specificațiile Magistralei PCI - express Server/stație de lucru cu PCI-Express

II. Specificațiile Magistralei PCI - express Echipament de comunicare în baza PCI-Express

II. Specificațiile Magistralei PCI - express Arhitectura magistralei PCI-Express

II. Specificațiile Magistralei PCI - express Nivelul fizic utilizează link-uri - două perechi de semnale diferențiale: pentru transmitere și recepție cu rata de 2. 5 Gb/s (cu extindere pină la 15 Gb/s). Sincronizarea între noduri se face datorită codificării 8 b/10 b

II. Specificațiile Magistralei PCI - express Pe nivelul conexiune se transportă șirul de date folosind link-urile disponibile: x 2, x 4, x 8, x 16 sau x 32

II. Specificațiile Magistralei PCI - express Pe nivelul tranzacție se recepționează cererilșe de la nivelul aplicației și se divizează în pachete. Fiecare pachet primește un identificator unical. Pachetele suportă adresarea pe 32 sau 64 biți.

III. Diagramele de timp

III. Diagramele de timp
