Magic ARM 2410 5 IDE ATA and ATAPI

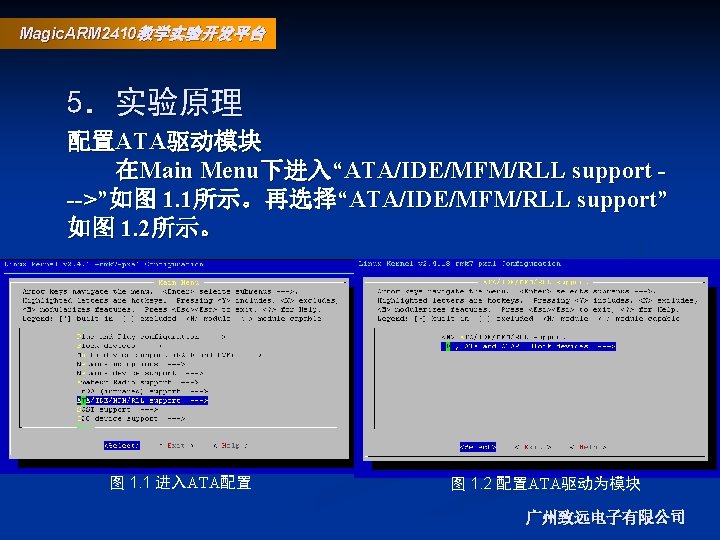

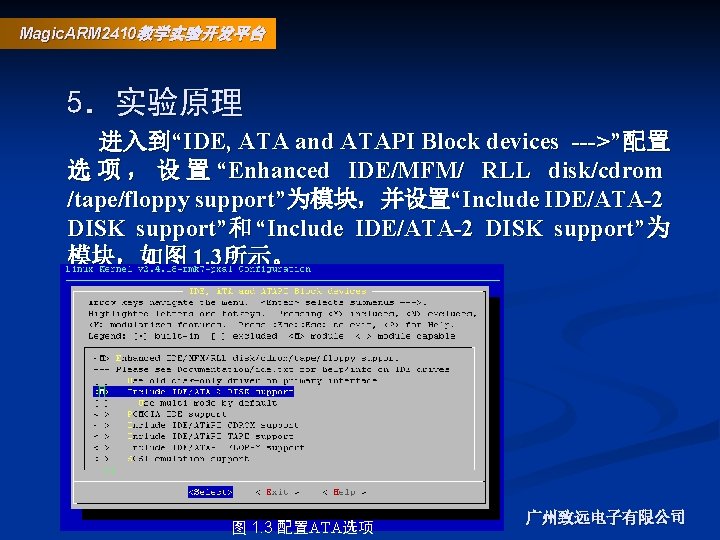

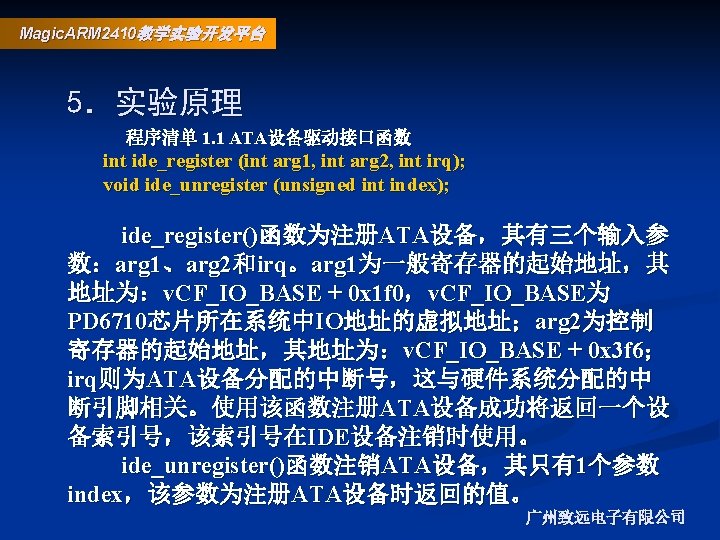

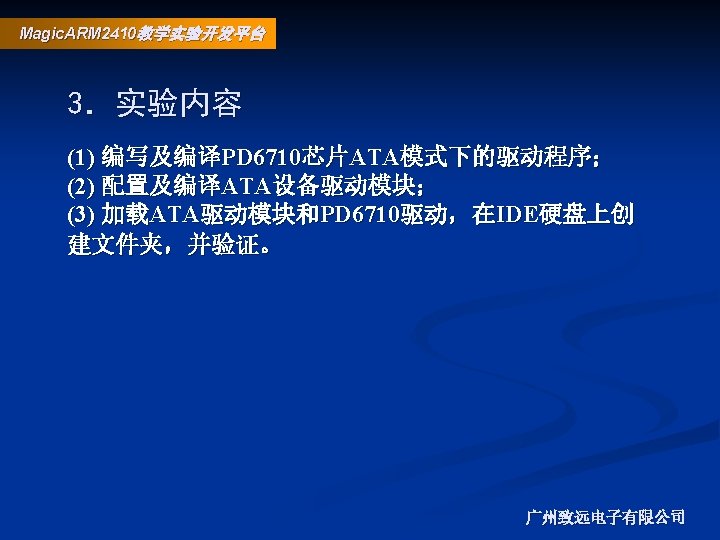

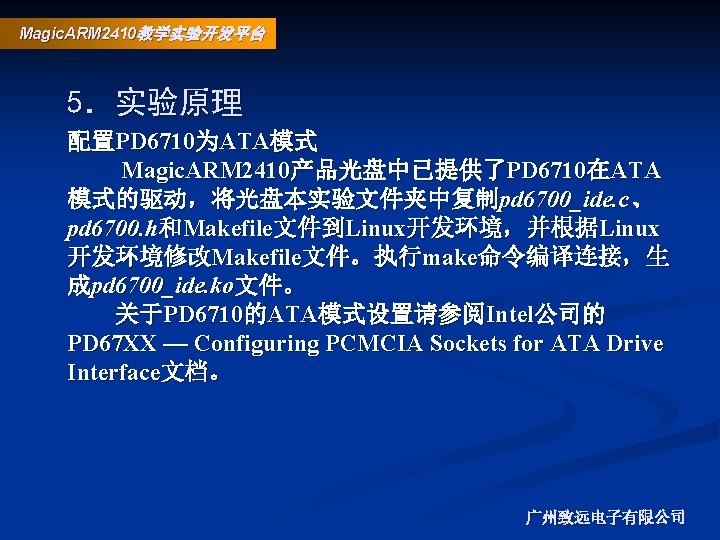

Magic. ARM 2410教学实验开发平台 5．实验原理 进入到“IDE, ATA and ATAPI Block devices --->”配置 选 项 ， 设 置 “Enhanced IDE/MFM/ RLL disk/cdrom /tape/floppy support”为模块，并设置“Include IDE/ATA-2 DISK support”和 “Include IDE/ATA-2 DISK support”为 模块，如图 1. 3所示。 图 1. 3 配置ATA选项 广州致远电子有限公司

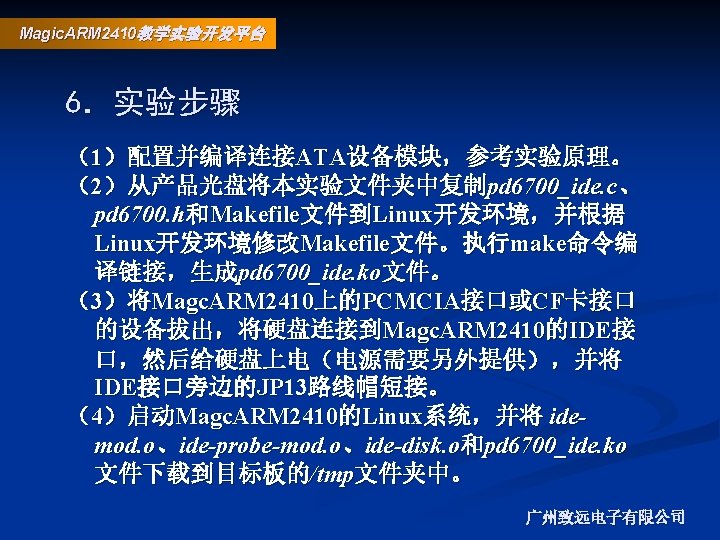

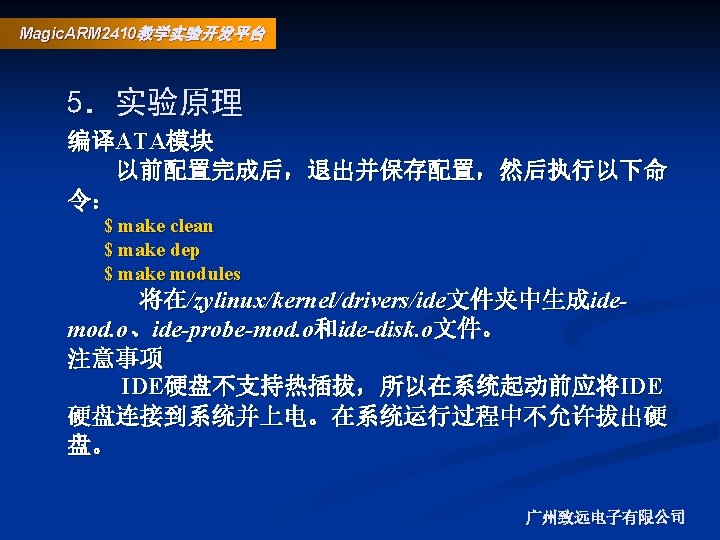

Magic. ARM 2410教学实验开发平台 6．实验步骤 （5）执行以下命令加载ATA模块： # cd /tmp # insmod ide-mod. o # insmod ide-probe-mod. o # insmod ide-disk. o 这时执行lsmod命令将看到以下已加载模块： # lsmod Module Size Used by ide-disk 8128 0 ide-probe-mod 7888 0 ide-mod 41392 0 [ide-disk ide-probe-mod] 广州致远电子有限公司

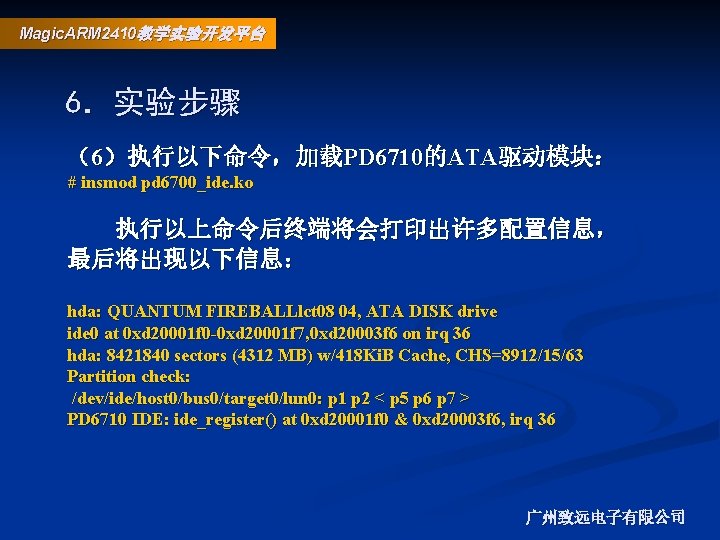

Magic. ARM 2410教学实验开发平台 6．实验步骤 （6）执行以下命令，加载PD 6710的ATA驱动模块： # insmod pd 6700_ide. ko 执行以上命令后终端将会打印出许多配置信息， 最后将出现以下信息： hda: QUANTUM FIREBALLlct 08 04, ATA DISK drive ide 0 at 0 xd 20001 f 0 -0 xd 20001 f 7, 0 xd 20003 f 6 on irq 36 hda: 8421840 sectors (4312 MB) w/418 Ki. B Cache, CHS=8912/15/63 Partition check: /dev/ide/host 0/bus 0/target 0/lun 0: p 1 p 2 < p 5 p 6 p 7 > PD 6710 IDE: ide_register() at 0 xd 20001 f 0 & 0 xd 20003 f 6, irq 36 广州致远电子有限公司

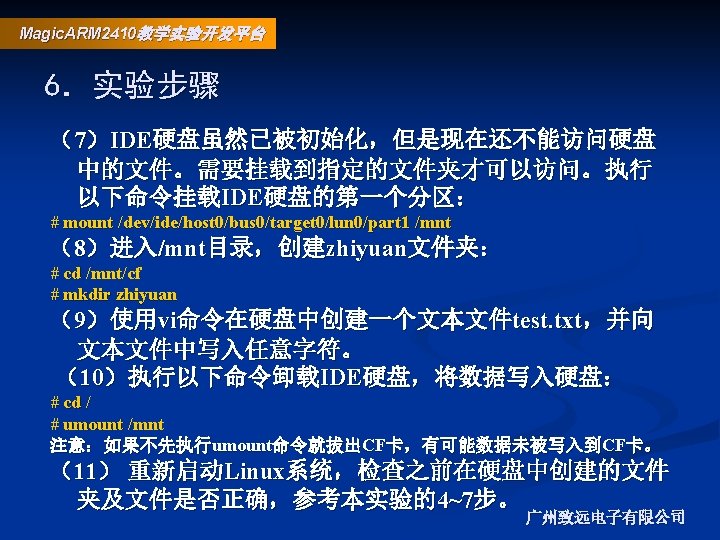

Magic. ARM 2410教学实验开发平台 6．实验步骤 从以上信息可以看出，该IDE硬盘是QUANTUM 公司的ATA 硬盘，其总扇区数为 8421840（每扇区大小 为 512字节），也即 40 G。执行cat /proc/partitions命令 浏览分区信息，执行该命令后将返回以下信息： # cat /proc/partitions major minor #blocks name 3 0 4210920 ide/host 0/bus 0/target 0/lun 0/disc 3 1 1028128 ide/host 0/bus 0/target 0/lun 0/part 1 3 2 1 ide/host 0/bus 0/target 0/lun 0/part 2 3 5 1028128 ide/host 0/bus 0/target 0/lun 0/part 5 3 6 1028128 ide/host 0/bus 0/target 0/lun 0/part 6 3 7 1124518 ide/host 0/bus 0/target 0/lun 0/part 7 广州致远电子有限公司
