MACODACH Lggningssteg Fljande bildspel visar de viktigaste lggningssteg

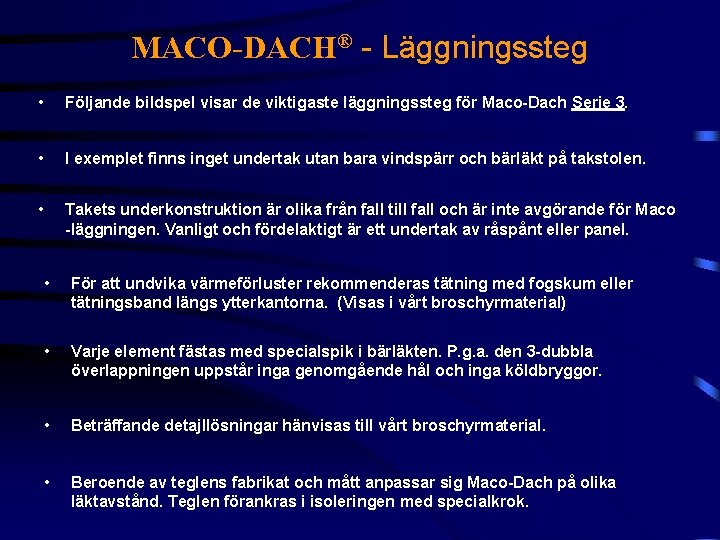

MACO-DACH® - Läggningssteg • Följande bildspel visar de viktigaste läggningssteg för Maco-Dach Serie 3. • I exemplet finns inget undertak utan bara vindspärr och bärläkt på takstolen. • Takets underkonstruktion är olika från fall till fall och är inte avgörande för Maco -läggningen. Vanligt och fördelaktigt är ett undertak av råspånt eller panel. • För att undvika värmeförluster rekommenderas tätning med fogskum eller tätningsband längs ytterkantorna. (Visas i vårt broschyrmaterial) • Varje element fästas med specialspik i bärläkten. P. g. a. den 3 -dubbla överlappningen uppstår inga genomgående hål och inga köldbryggor. • Beträffande detajllösningar hänvisas till vårt broschyrmaterial. • Beroende av teglens fabrikat och mått anpassar sig Maco-Dach på olika läktavstånd. Teglen förankras i isoleringen med specialkrok.

MACO-DACH® - Läggningssteg bild 1 Utgångsläge: undertak med eller utan råspont, vindspärr, läkt i pannornas läktavstånd

MACO-DACH® - Läggningssteg bild 2 Läggning av första raden med den överste halva delen av en isoleringsskiva.

MACO-DACH® - Läggningssteg bild 3

MACO-DACH® - Läggningssteg bild 4 Läggning av byggplast eller papp längs takfoten för säker vattenavledning i hängrännan.

MACO-DACH® - Läggningssteg bild 5

MACO-DACH® - Läggningssteg bild 6 Läggning av andra raden.

MACO-DACH® - Läggningssteg bild 7

MACO-DACH® - Läggningssteg bild 8

MACO-DACH® - Läggningssteg bild 9 Fortsätt med läggningen upp till nocken.

MACO-DACH® - Läggningssteg bild 10

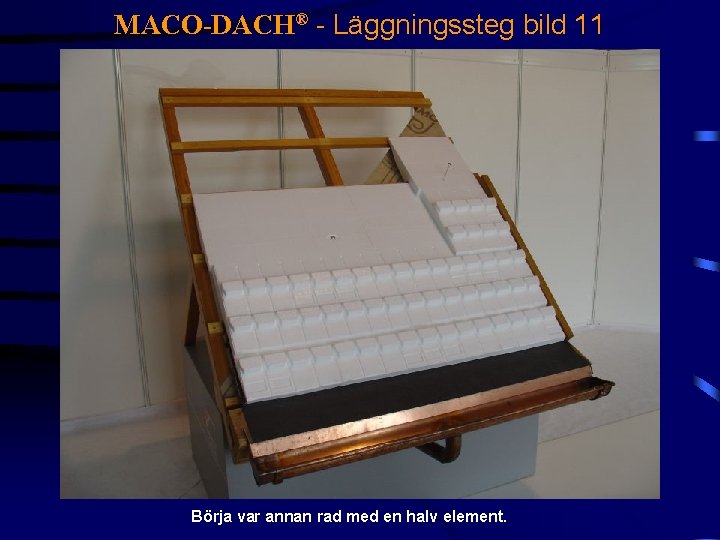

MACO-DACH® - Läggningssteg bild 11 Börja var annan rad med en halv element.

MACO-DACH® - Läggningssteg bild 12

MACO-DACH® - Läggningssteg bild 13

MACO-DACH® - Läggningssteg bild 14

MACO-DACH® - Läggningssteg bild 15

MACO-DACH® - Läggningssteg bild 16

MACO-DACH® - Läggningssteg bild 17

MACO-DACH® - Läggningssteg bild 18 Läggning av byggplast eller papp längs över nocken för säker vattenavledning.

MACO-DACH® - Läggningssteg bild 19 Läggning av sista raden

MACO-DACH® - Läggningssteg bild 20 Nockskivan monteras med löpande läkt längs nocken.

MACO-DACH® - Läggningssteg bild 21 Tegelbeläggning

MACO-DACH® - Läggningssteg bild 22

MACO-DACH® - Läggningssteg bild 23

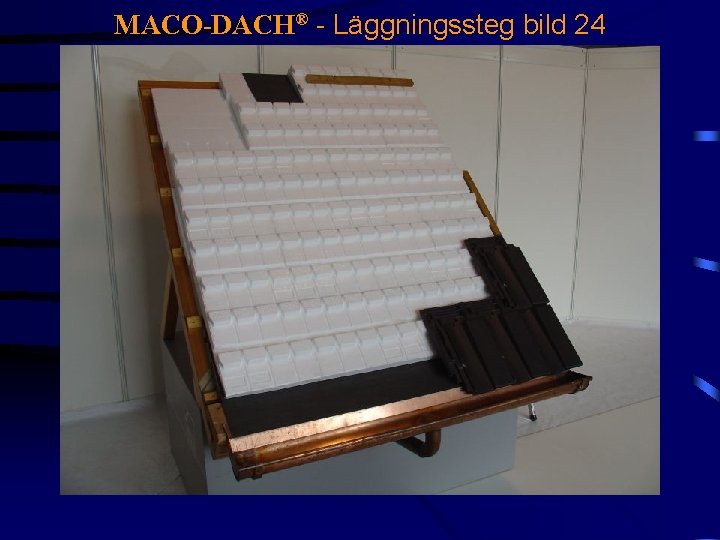

MACO-DACH® - Läggningssteg bild 24

MACO-DACH® - Läggningssteg bild 25

MACO-DACH® - Läggningssteg bild 26
