MACHINES ASYNCHRONES TRIPHASES complment Machines ASYNCHRONES Triphases Le

MACHINES ASYNCHRONES TRIPHASÉES (complément)

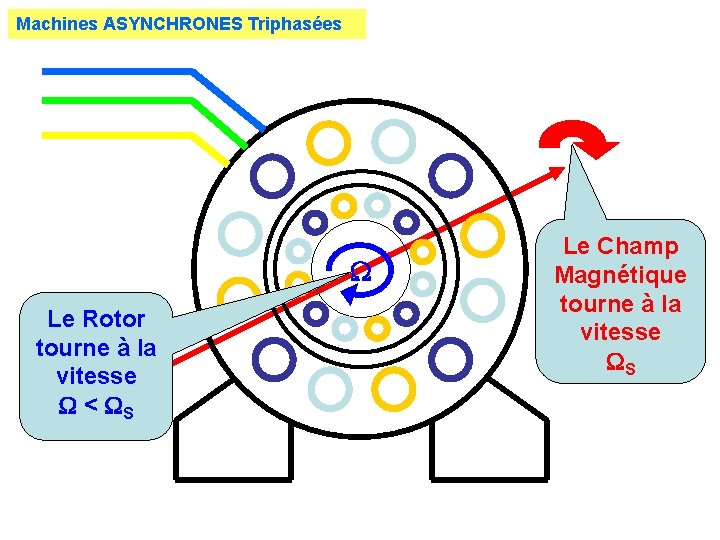

Machines ASYNCHRONES Triphasées Le Rotor tourne à la vitesse < S Le Champ Magnétique tourne à la vitesse S

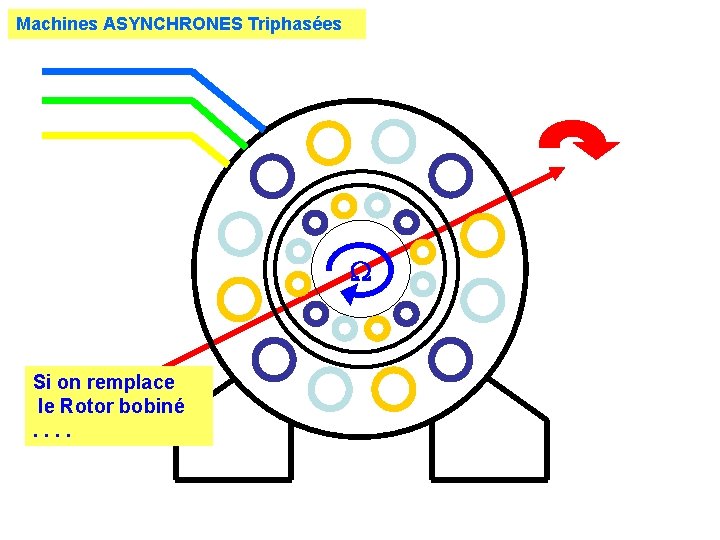

Machines ASYNCHRONES Triphasées Si on remplace le Rotor bobiné. .

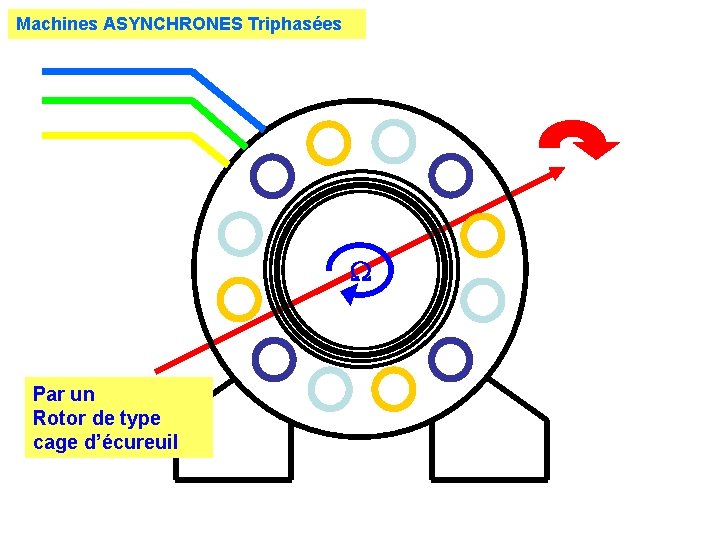

Machines ASYNCHRONES Triphasées Par un Rotor de type cage d’écureuil

Machines ASYNCHRONES Triphasées Par un Rotor de type cage d’écureuil

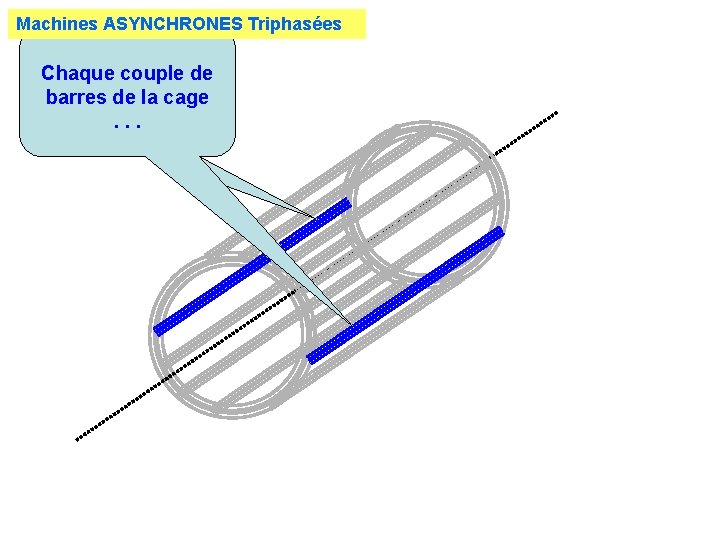

Machines ASYNCHRONES Triphasées Chaque couple de barres de la cage. . .

Machines ASYNCHRONES Triphasées Chaque couple de barres de la cage. . . Reliés par les anneaux. . . se comporte comme une bobine mono-spire

Machines ASYNCHRONES Triphasées Le moteur fonctionne de façon identique

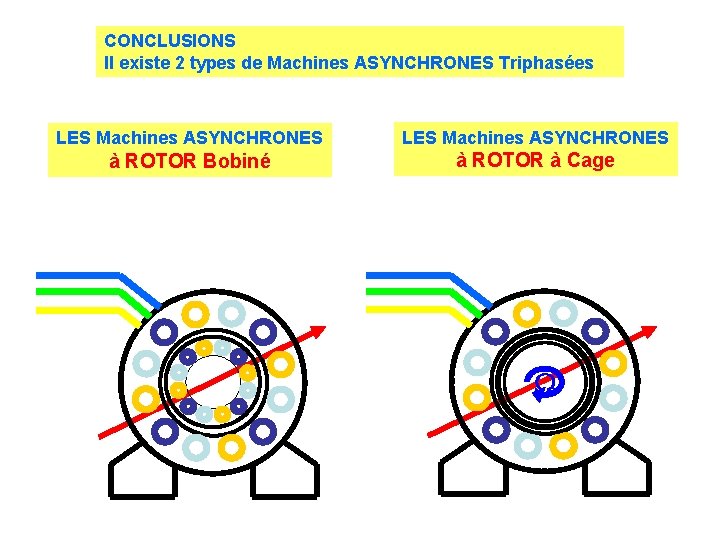

CONCLUSIONS Il existe 2 types de Machines ASYNCHRONES Triphasées LES Machines ASYNCHRONES à ROTOR Bobiné à ROTOR à Cage

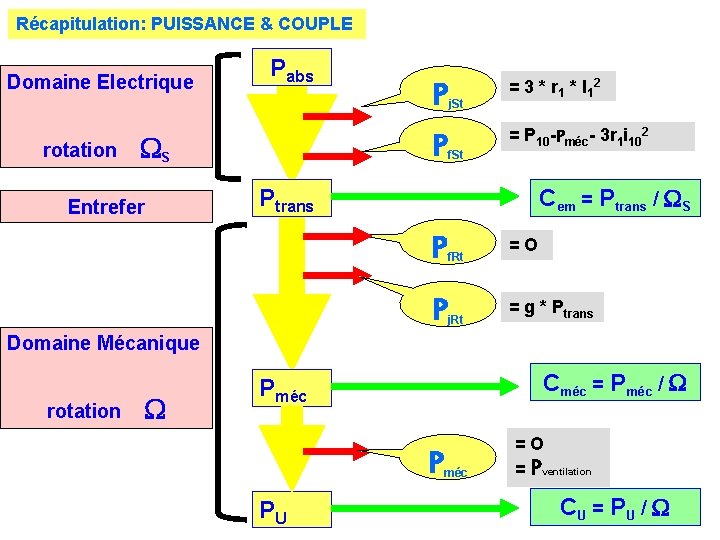

Récapitulation: PUISSANCE & COUPLE Domaine Electrique rotation Pabs S Entrefer P P j. St = 3 * r 1 * I 12 = P 10 -Pméc- 3 r 1 i 102 f. St Cem = Ptrans / S Ptrans P f. Rt P j. Rt =O = g * Ptrans Domaine Mécanique rotation Cméc = Pméc / Pméc P PU méc =O = Pventilation CU = P U /

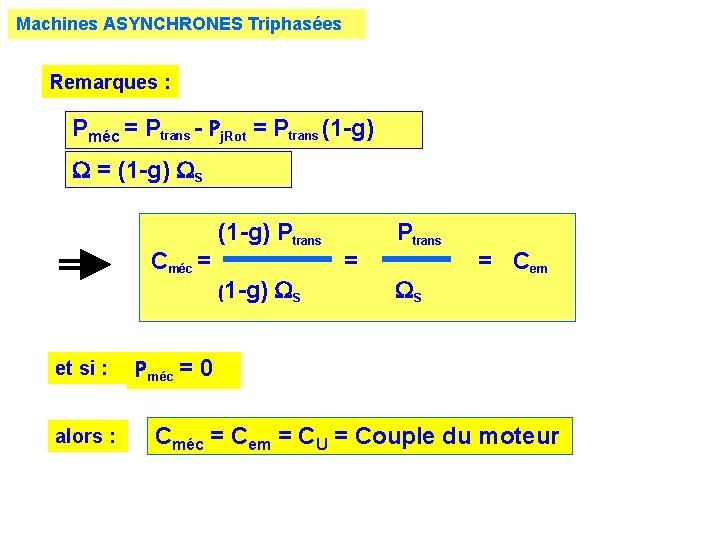

Machines ASYNCHRONES Triphasées Remarques : Pméc = Ptrans - Pj. Rot = Ptrans (1 -g) = (1 -g) S (1 -g) Ptrans Cméc = (1 -g) et si : alors : S Ptrans = S = Cem Pméc = 0 Cméc = Cem = CU = Couple du moteur
