MACHINE , EQUIPMENT& TOOLS DESIGN Tujuan Mahasiswa mampu memahami dan merancang mesin dan peralatan

MACHINE , EQUIPMENT& TOOLS DESIGN Tujuan Mahasiswa mampu memahami dan merancang mesin dan peralatan kerja bagi operator

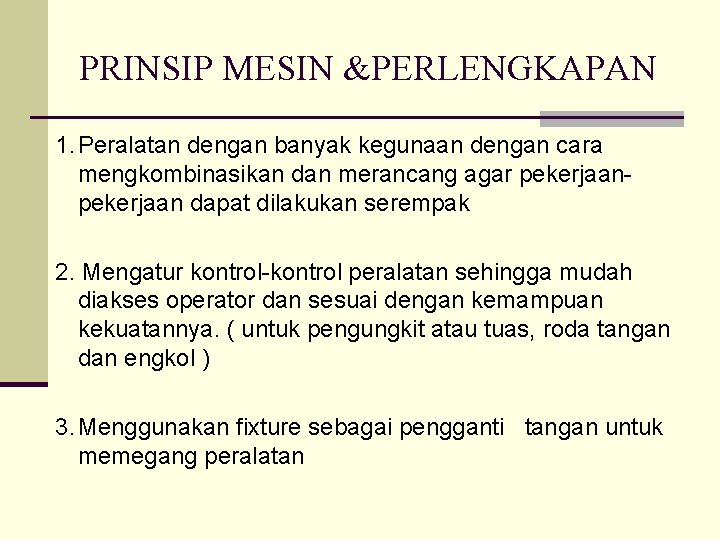

PRINSIP MESIN &PERLENGKAPAN 1. Peralatan dengan banyak kegunaan dengan cara mengkombinasikan dan merancang agar

PRINSIP MESIN &PERLENGKAPAN 1. Peralatan dengan banyak kegunaan dengan cara mengkombinasikan dan merancang agar pekerjaan dapat dilakukan serempak 2. Mengatur kontrol-kontrol peralatan sehingga mudah diakses operator dan sesuai dengan kemampuan kekuatannya. ( untuk pengungkit atau tuas, roda tangan dan engkol ) 3. Menggunakan fixture sebagai pengganti tangan untuk memegang peralatan

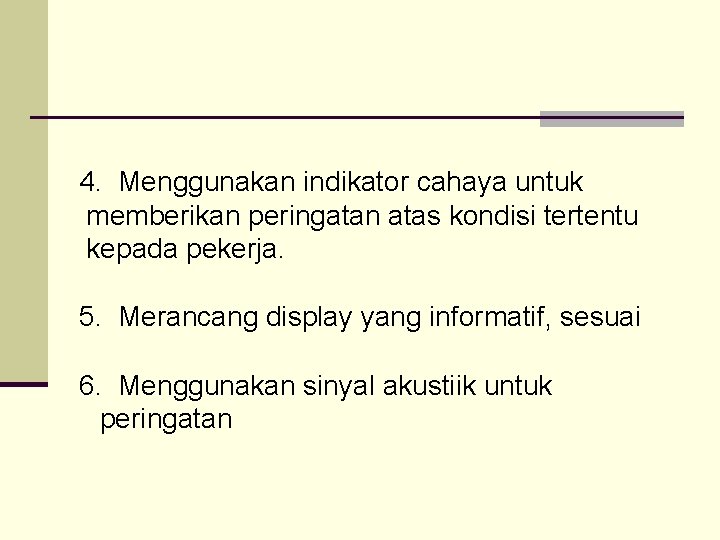

4. Menggunakan indikator cahaya untuk memberikan peringatan atas kondisi tertentu kepada pekerja. 5. Merancang

4. Menggunakan indikator cahaya untuk memberikan peringatan atas kondisi tertentu kepada pekerja. 5. Merancang display yang informatif, sesuai 6. Menggunakan sinyal akustiik untuk peringatan

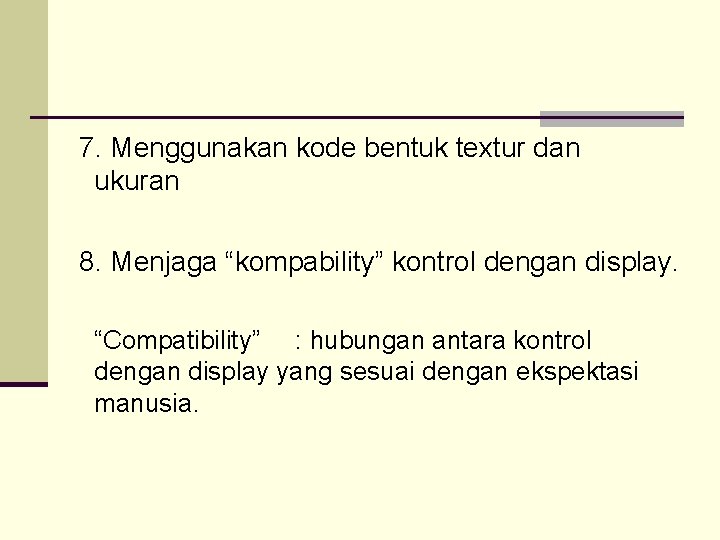

7. Menggunakan kode bentuk textur dan ukuran 8. Menjaga “kompability” kontrol dengan display. “Compatibility”

7. Menggunakan kode bentuk textur dan ukuran 8. Menjaga “kompability” kontrol dengan display. “Compatibility” : hubungan antara kontrol dengan display yang sesuai dengan ekspektasi manusia.

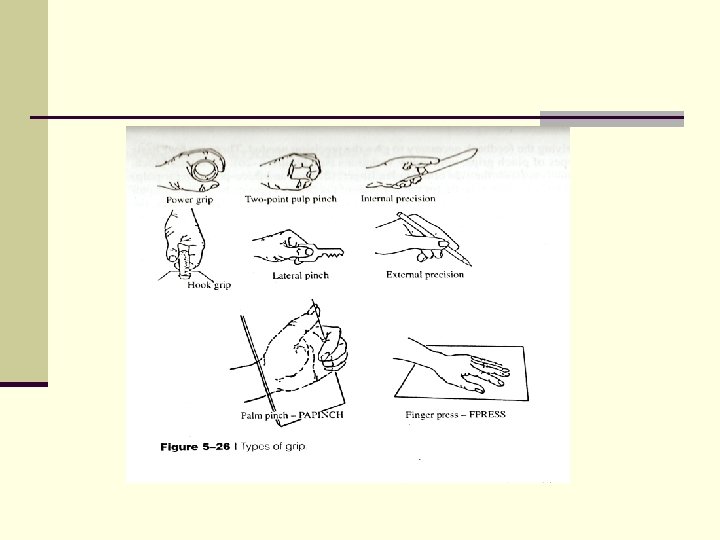

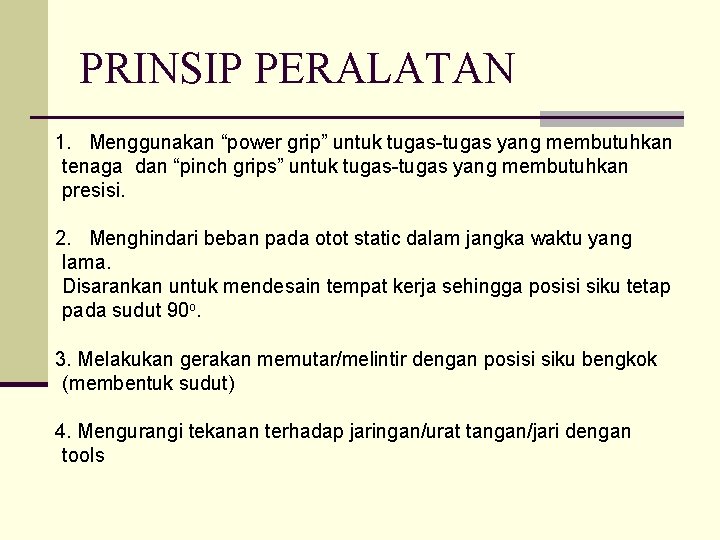

PRINSIP PERALATAN 1. Menggunakan “power grip” untuk tugas-tugas yang membutuhkan tenaga dan “pinch grips”

PRINSIP PERALATAN 1. Menggunakan “power grip” untuk tugas-tugas yang membutuhkan tenaga dan “pinch grips” untuk tugas-tugas yang membutuhkan presisi. 2. Menghindari beban pada otot static dalam jangka waktu yang lama. Disarankan untuk mendesain tempat kerja sehingga posisi siku tetap pada sudut 90 o. 3. Melakukan gerakan memutar/melintir dengan posisi siku bengkok (membentuk sudut) 4. Mengurangi tekanan terhadap jaringan/urat tangan/jari dengan tools

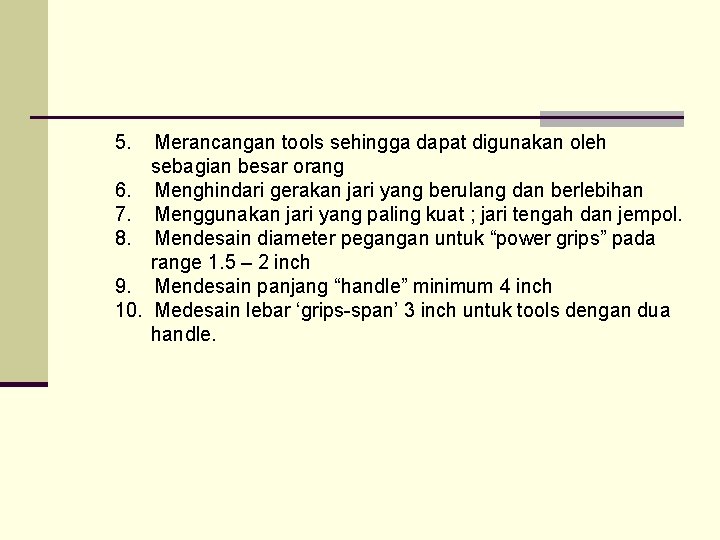

5. 6. 7. 8. 9. 10. Merancangan tools sehingga dapat digunakan oleh sebagian besar

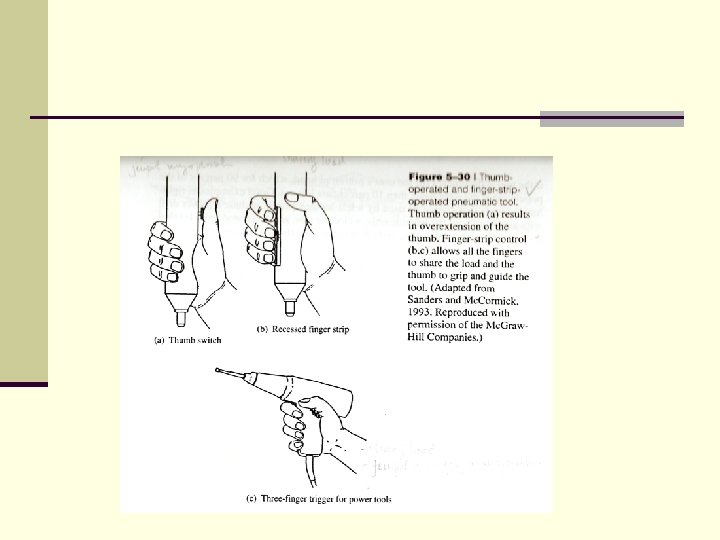

5. 6. 7. 8. 9. 10. Merancangan tools sehingga dapat digunakan oleh sebagian besar orang Menghindari gerakan jari yang berulang dan berlebihan Menggunakan jari yang paling kuat ; jari tengah dan jempol. Mendesain diameter pegangan untuk “power grips” pada range 1. 5 – 2 inch Mendesain panjang “handle” minimum 4 inch Medesain lebar ‘grips-span’ 3 inch untuk tools dengan dua handle.

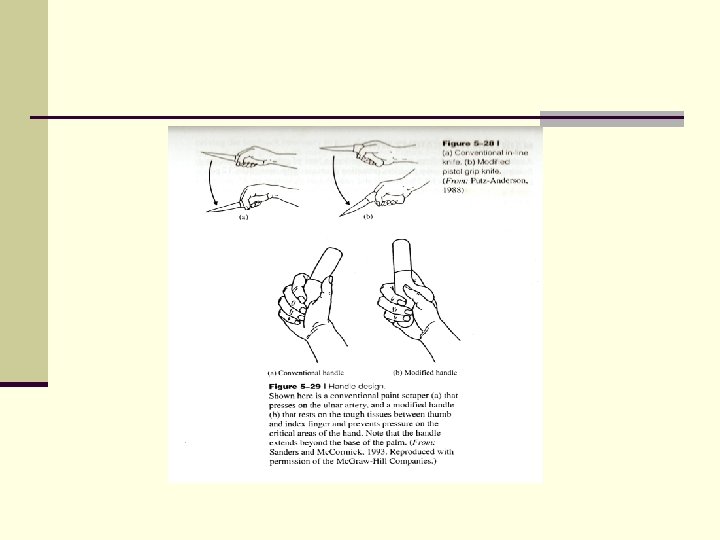

11. Merancang bentuk handle yang sesuai 12. Mendesain permukaan pegangan yang compressible dan nonconductive

11. Merancang bentuk handle yang sesuai 12. Mendesain permukaan pegangan yang compressible dan nonconductive 13. Mempertahankan berat total < 5 lb 14. Menggunakan sarung tangan yang tepat 15. Menggunakan “power tools” seperti mur dan obeng untuk menolong pekerjaan manual. 16. Mendesain kofigurasi dan orientasi power tools yang sesuai
