Macam –macam Hubungan Lampu (1) Mata Pelajaran : MIPLBS Kelas / Semester : XI / 3 Kompetensi Keahlian : TITL (Teknik Instalasi Tenaga Listrik) Standar Kompetensi : Memasang Instalasi Penerangan Listrik Bangunan Sederhana Kompetensi Dasar : Memasang instalasi penerangan di luar / dalam permukaan Oleh : Siswanta, S. Pd
1. Hubungan Saklar Tunggal L 1 S 1 KK Dasar hubungan lampu dengan saklar tunggal adalah L 1 dapat dinyalakan dimatikan dari S 1. Macam -macam Hubungan Lampu Oleh : Siswanta
2. Hubungan Saklar Seri L 1 S 1 L 2 KK Pada hubungan saklar seri , L 1 dan L 2 dapat dinyalakan maupun dimatikan secara sendiri-sendiri atau bersama dari S 1. Macam -macam Hubungan Lampu Oleh : Siswanta
3. Hubungan Saklar Tukar L 1 S 2 KK Pada hubungan saklar tukar, L 1 dapat dinyalakan maupun dapat dimatikan dari S 1 dan S 2. Dengan demikian dikatakan bahwa L 1 dapat dilayani dari 2 tempat. Biasanya digunakan dalam ruangan tangga. Macam -macam Hubungan Lampu Oleh : Siswanta
4. Hubungan Saklar Silang L 1 S 2 S 3 KK Pada hubungan silang, L 1 dapat dilayani (dinyalakan dimatikan )dari S 1, S 2, maupun S 3. Hubungan ini biasanya digunakan di ruangan tangga dalam rumah, lorong panjang atau ruangan semacam itu. Jika perlu hubungan ini dapat diperluas dengan menambah saklar silangnya, sehingga lampunya dapat dilayani dari lebih banyak tempat. Macam -macam Hubungan Lampu Oleh : Siswanta

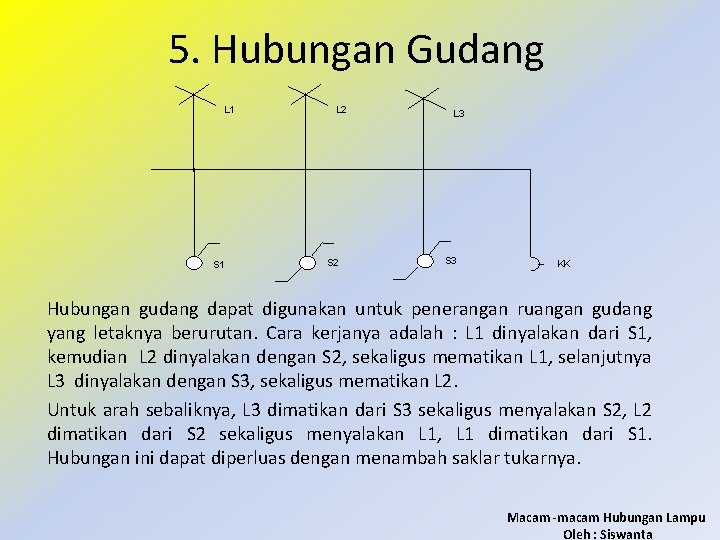

5. Hubungan Gudang L 1 S 1 L 2 S 2 L 3 S 3 KK Hubungan gudang dapat digunakan untuk penerangan ruangan gudang yang letaknya berurutan. Cara kerjanya adalah : L 1 dinyalakan dari S 1, kemudian L 2 dinyalakan dengan S 2, sekaligus mematikan L 1, selanjutnya L 3 dinyalakan dengan S 3, sekaligus mematikan L 2. Untuk arah sebaliknya, L 3 dimatikan dari S 3 sekaligus menyalakan S 2, L 2 dimatikan dari S 2 sekaligus menyalakan L 1, L 1 dimatikan dari S 1. Hubungan ini dapat diperluas dengan menambah saklar tukarnya. Macam -macam Hubungan Lampu Oleh : Siswanta
Tugas : Lengkapilah pengawatan garis tunggal diatas dengan jumlah penghantar, kemudian buatlah gambar pengawatan garis banyaknya berdasar cara kerja rangkaian di atas. Ref. Instalasi Listrik Arus Kuat 1, P. van. Harten Macam -macam Hubungan Lampu Oleh : Siswanta
