MA Grundausbildung Fehlersuche www ooelfv at Fehlersuche Strungen
MA – Grundausbildung Fehlersuche www. ooelfv. at
Fehlersuche Störungen beim Kraftstoff MA – Grundausbildung Störungen an der Elektrik Schlechte Motorleistung, Motor setzt aus, läuft unregelmäßig Störungen an der Pumpe
Fehlersuche MA – Grundausbildung Störung beim Kraftstoff Ursache Abhilfe Kraftstoffbehälter leer (ca. 1 Stunden) Kraftstoff auffüllen Benzinhahn - Benzinleitung undicht Benzinhahn – Benzinleitung abdichten
Fehlersuche MA – Grundausbildung Benzinhahn

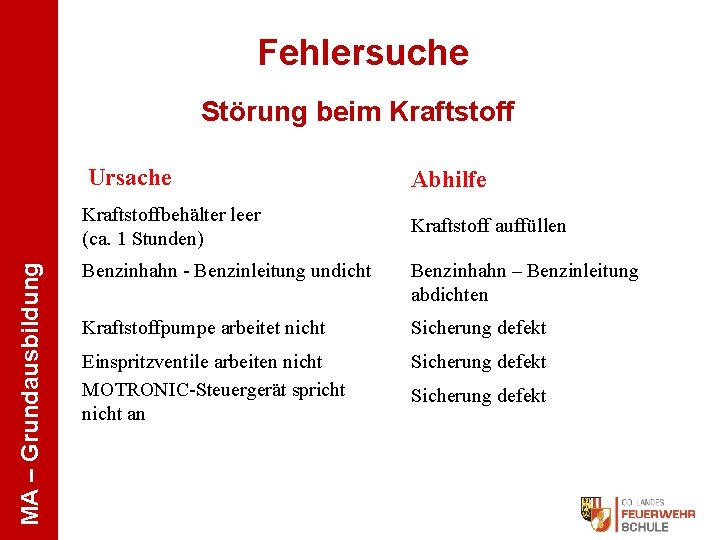

Fehlersuche MA – Grundausbildung Störung beim Kraftstoff Ursache Abhilfe Kraftstoffbehälter leer (ca. 1 Stunden) Kraftstoff auffüllen Benzinhahn - Benzinleitung undicht Benzinhahn – Benzinleitung abdichten Kraftstoffpumpe arbeitet nicht Sicherung defekt Einspritzventile arbeiten nicht MOTRONIC-Steuergerät spricht nicht an Sicherung defekt
Fehlersuche MA – Grundausbildung Sicherungen
Fehlersuche MA – Grundausbildung Störung beim Kraftstoff Ursache Abhilfe Kraftstoffbehälter leer (ca. 1 Stunden) Kraftstoff auffüllen Benzinhahn - Benzinleitung undicht Benzinhahn – Benzinleitung abdichten Kraftstoffpumpe arbeitet nicht Sicherung defekt Einspritzventile arbeiten nicht MOTRONIC-Steuergerät spricht nicht an Sicherung defekt Motor klingelt bei Belastung (geringe Oktanzahl) Markenkraftstoff (Qualität) Kondenswasser in der Schwimmerkammer (FOX 1) Schwimmerkammer reinigen

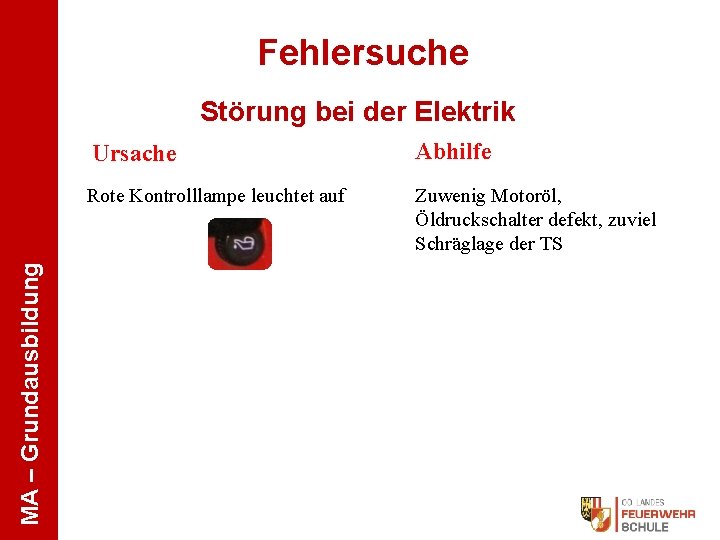

Fehlersuche MA – Grundausbildung Störung bei der Elektrik Ursache Abhilfe Rote Kontrolllampe leuchtet auf Zuwenig Motoröl, Öldruckschalter defekt, zuviel Schräglage der TS
Fehlersuche MA – Grundausbildung Öldruckschalter
Fehlersuche MA – Grundausbildung Störung bei der Elektrik Ursache Abhilfe Rote Kontrolllampe leuchtet auf Zuwenig Motoröl, Öldruckschalter defekt, zuviel Schräglage der TS Batterie leer Batterie laden, Säurestand kontrollieren
Fehlersuche Batterie Überprüfung MA – Grundausbildung Batterie laden, Säurestand kontrollieren

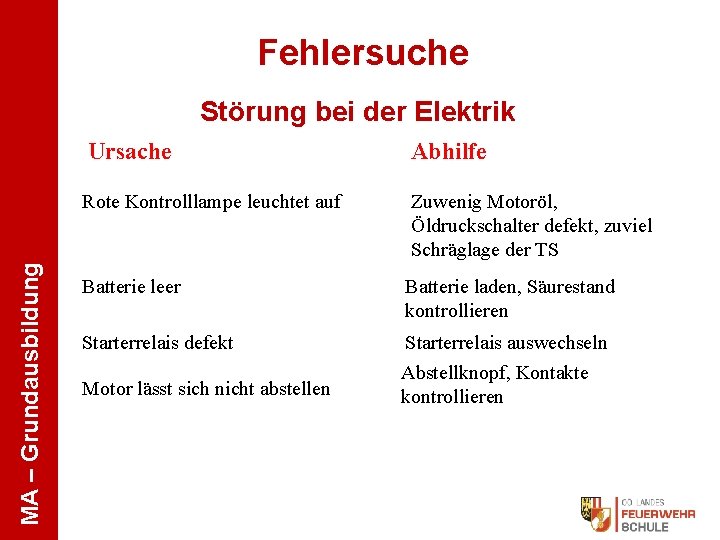

Fehlersuche MA – Grundausbildung Störung bei der Elektrik Ursache Abhilfe Rote Kontrolllampe leuchtet auf Zuwenig Motoröl, Öldruckschalter defekt, zuviel Schräglage der TS Batterie leer Batterie laden, Säurestand kontrollieren Starterrelais defekt Starterrelais auswechseln Motor lässt sich nicht abstellen Abstellknopf, Kontakte kontrollieren
MA – Grundausbildung Fehlersuche Zündkerze • Hellgrau bis rehbraun verfärbt • richtiger Wärmewert • Korrekte Zündeinstellung • Elektrodenabstand: - Batteriezündung: 0, 6 – 0, 7 mm - Magnetzündung VW: 0, 4 - 0, 5

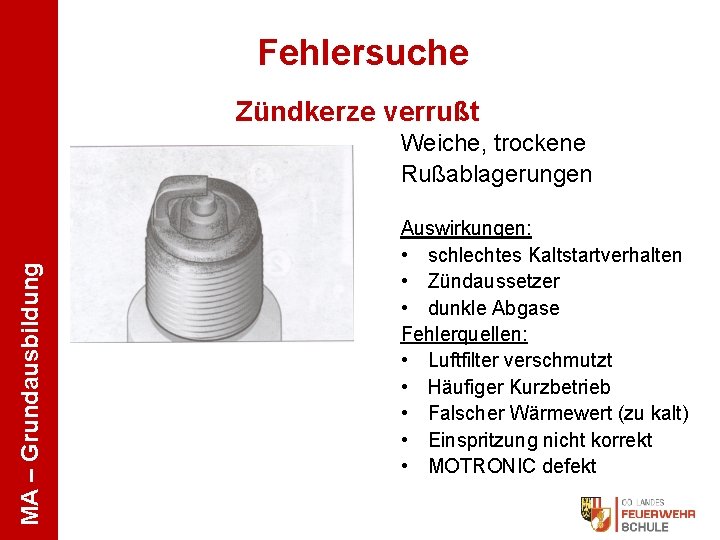

Fehlersuche Zündkerze verrußt MA – Grundausbildung Weiche, trockene Rußablagerungen Auswirkungen: • schlechtes Kaltstartverhalten • Zündaussetzer • dunkle Abgase Fehlerquellen: • Luftfilter verschmutzt • Häufiger Kurzbetrieb • Falscher Wärmewert (zu kalt) • Einspritzung nicht korrekt • MOTRONIC defekt
Fehlersuche Zündkerze hell MA – Grundausbildung Schneeweiß verfärbt Schmelzerscheinungen Auswirkungen: • Leistungsverlust • Fehlzündungen • Totalausfall Fehlerquellen: • Einspritzung nicht korrekt • Zündeinstellung nicht korrekt • Ablagerungen im Verbrennungsraum • Falscher Wärmewert (zu heiß) • MOTRONIC defekt

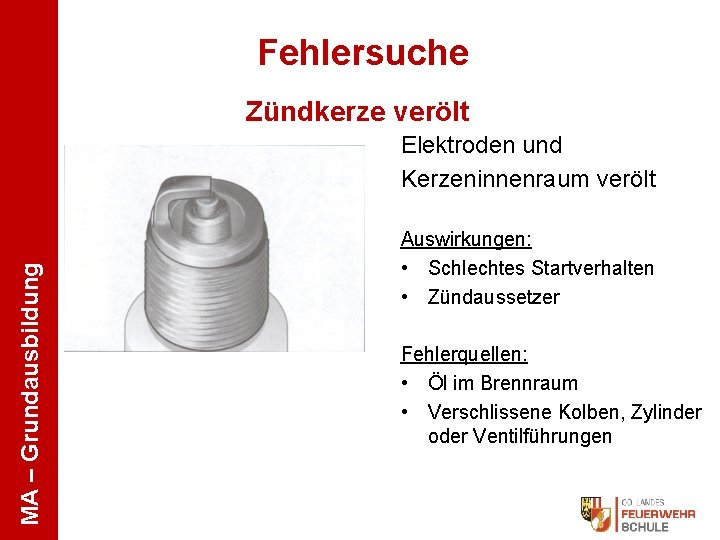

Fehlersuche Zündkerze verölt MA – Grundausbildung Elektroden und Kerzeninnenraum verölt Auswirkungen: • Schlechtes Startverhalten • Zündaussetzer Fehlerquellen: • Öl im Brennraum • Verschlissene Kolben, Zylinder oder Ventilführungen
Fehlersuche MA – Grundausbildung Störung beim Motor Ursache Abhilfe Falscher Zündzeitpunkt, Verteilerkappe defekt Werkstatt – Zündfolge kontrollieren Zündkerzen – Elektrodenabstand zu groß, Wärmewert falsch Zündkerzen auswechseln, Elektrodenabstand einstellen Zündkabel brüchig Zündkabel austauschen Kerzenstecker nass, defekt Kerzenstecker erneuern, trocknen Luftfilter verschmutzt Luftfilter reinigen, erneuern
Fehlersuche MA – Grundausbildung Luftfilter reinigen

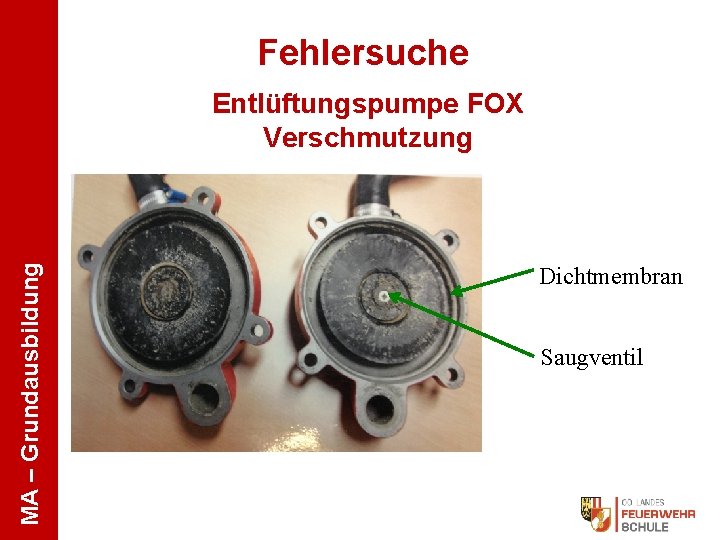

Fehlersuche MA – Grundausbildung Entlüftungspumpe FOX Verschmutzung Dichtmembran Saugventil
Fehlersuche Störungen an der Pumpe Ursache MA – Grundausbildung Plötzliches Fallen des Druckes und Saugkopf saugt Luft und Steigerung der Drehzahl Förderung ist unterbrochen
Fehlersuche Luft wird angesaugt MA – Grundausbildung Saugkopf aus dem Wasser kein Wasser in der Pumpe Motordrehzahl steigt vorher nachher
Fehlersuche Störungen an der Pumpe Ursache MA – Grundausbildung Plötzliches Fallen des Druckes und Saugkopf saugt Luft und Steigerung der Drehzahl Förderung ist unterbrochen Plötzliches Fallen des Druckes bei gleichzeitigem Fallen der Drehzahl Druckschlauch geplatzt / Motorleistung abgefallen
Fehlersuche Schlauchplatzer MA – Grundausbildung steigen des Unterdruckes fallen des Förderdruckes Motordrehzahl fällt vorher nachher

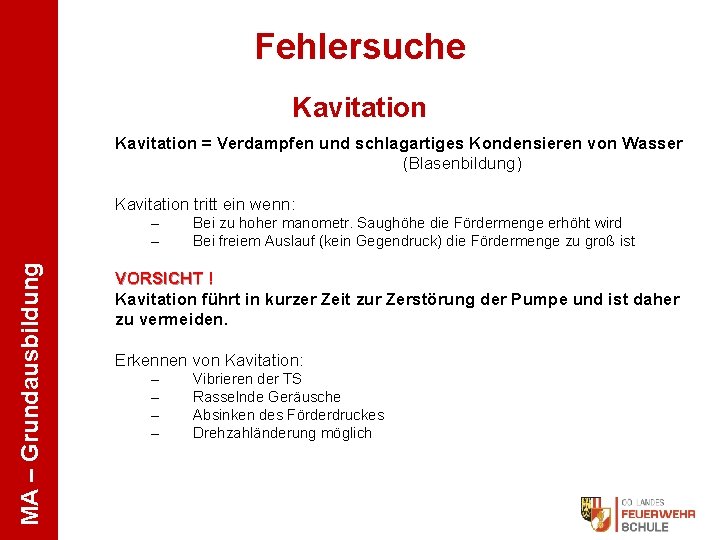

Fehlersuche Kavitation = Verdampfen und schlagartiges Kondensieren von Wasser (Blasenbildung) Kavitation tritt ein wenn: MA – Grundausbildung – – Bei zu hoher manometr. Saughöhe die Fördermenge erhöht wird Bei freiem Auslauf (kein Gegendruck) die Fördermenge zu groß ist VORSICHT ! Kavitation führt in kurzer Zeit zur Zerstörung der Pumpe und ist daher zu vermeiden. Erkennen von Kavitation: – – Vibrieren der TS Rasselnde Geräusche Absinken des Förderdruckes Drehzahländerung möglich
Fehlersuche MA – Grundausbildung Kavitationsschäden

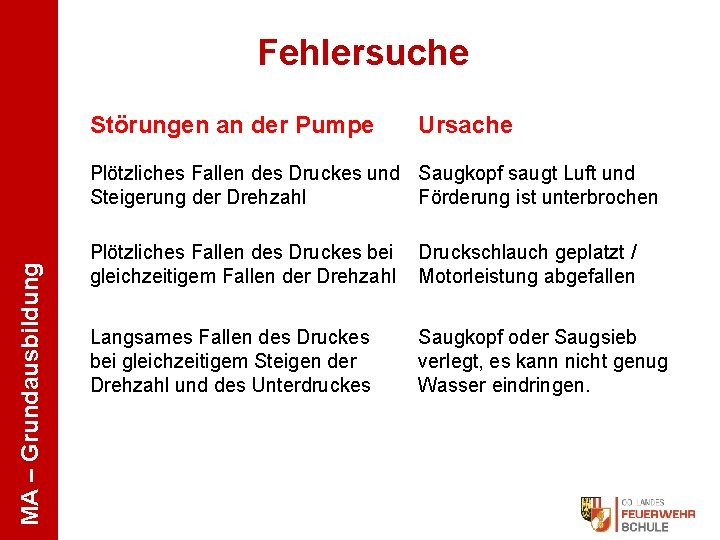

Fehlersuche Störungen an der Pumpe Ursache MA – Grundausbildung Plötzliches Fallen des Druckes und Saugkopf saugt Luft und Steigerung der Drehzahl Förderung ist unterbrochen Plötzliches Fallen des Druckes bei gleichzeitigem Fallen der Drehzahl Druckschlauch geplatzt / Motorleistung abgefallen Langsames Fallen des Druckes bei gleichzeitigem Steigen der Drehzahl und des Unterdruckes Saugkopf oder Saugsieb verlegt, es kann nicht genug Wasser eindringen.
Fehlersuche Verlegter Saugkorb MA – Grundausbildung Langsames steigen des Unterdruckes Ausgangsdruck fällt auf 0 Motordrehzahl steigt vorher nachher
Fehlersuche Störungen an der Pumpe Ursache MA – Grundausbildung Plötzliches Fallen des Druckes und Saugkopf saugt Luft und Steigerung der Drehzahl Förderung ist unterbrochen Plötzliches Fallen des Druckes bei gleichzeitigem Fallen der Drehzahl Druckschlauch geplatzt / Motorleistung abgefallen Langsames Fallen des Druckes bei gleichzeitigem Steigen der Drehzahl und des Unterdruckes Saugkopf oder Saugsieb verlegt, es kann nicht genug Wasser eindringen. Langsames Fallen des Druckes bei gleichzeitigem Fallen der Drehzahl An einem Verteiler wurde ein neuer Auslauf geöffnet.
Fehlersuche Öffnen von Strahlrohren MA – Grundausbildung steigen des Unterdruckes fallen des Förderdruckes Motordrehzahl fällt vorher nachher
Fehlersuche Schließen von Strahlrohren MA – Grundausbildung fallen des Unterdruckes steigen des Förderdruckes Motordrehzahl steigt vorher nachher
Fehlersuche Nullförderung MA – Grundausbildung Bei Null - Förderung ist manometrische gleich geodätische Saughöhe Drehzahl reagiert empfindlich auf Änderung der Gasstellung Motordrehzahl Vollgas vorher nachher
Fehlersuche Wasserspiegel sinkt MA – Grundausbildung Langsames steigen des Unterdruckes vorher nachher
Fehlersuche MA – Grundausbildung Ansaugventil FOX
Fehlersuche MA – Grundausbildung Bestandteile eines Ansaugventils • Drei O-Ringe • Gehäuse • Simmerring • Dichtteller • Rückstoßfeder • Stößel mit Griff
Fehlersuche MA – Grundausbildung Überprüfung-Ansaugventil Abdrücken Wasseraustritt

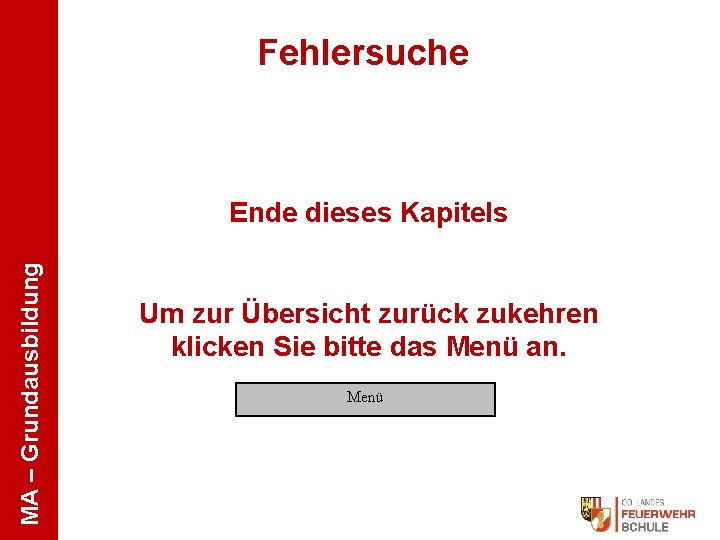

Fehlersuche MA – Grundausbildung Ende dieses Kapitels Um zur Übersicht zurück zukehren klicken Sie bitte das Menü an. Menü
